Körning och användning 135
Förutsättningar för ett Autostop
Stopp/start-systemet kontrollerar att
vart och ett av nedanstående förhål-
landen uppfylls.
.Stopp/start-systemet har inte
avaktiverats manuellt.
. Motorhuven är helt stängd.
. Förardörren är stängd eller
förarens säkerhetsbälte är
fastspänt.
. Bilbatteriet har tillräcklig laddning
och är i gott skick.
. Motorn är uppvärmd.
. Motorkylvätsketemperaturen är
inte för hög.
. Motorns avgastemperatur är inte
för hög, t.ex. efter körning med
hög motorlast.
. Omgivningstemperaturen är inte
för låg.
. Avfrostningsinställningen block-
erar inte ett Autostop.
. Klimatregleringssystemet tillåter
ett Autostop.
. Bromsvakuumet är tillräckligt. .
Bilen har rört sig sedan senaste
Autostop.
I annat fall kommer ett Autostop att
blockeras.
Ett Autostop kan bli svårare att göra
när omgivningstemperaturen närmar
sig nollpunkten.
Vissa av klimatregleringssystemets
inställningar kan blockera ett
Autostop. Se avsnittet om klimatreg-
lering för mer information.
Omedelbart efter körning på
motorväg kan ett Autostop
blockeras.
Inkörning av ny bil
0Inkörning av
ny bil 0132.
Skydd mot urladdning av bilbatteri
För att garantera motorstart har
stopp/start-systemet försetts med
flera skyddsfunktioner för att
undvika urladdning av bilbatteriet.
Batterisparande åtgärder
Vid ett Autostop stängs flera elekt-
riska funktioner som extravärmare
eller uppvärmning av bakruta av
eller kopplas om till ett batterispar- läge. Klimatregleringssystemets
fläkthastighet minskas för att spara
ström.
Motorstart av förare
Trampa ner kopplingspedalen för att
starta motorn.
Motorstarten visas genom att nålen
går till tomgångsläget i varvräk-
naren.
Om växelväljaren flyttas från friläget
innan kopplingen har trampats ned
tänds kontrollampan
#eller också
visas denna som en symbol i
förarinformationscentralen.
Kontrollampa
# 0Kontrol-
lampor 062.
Motorstart av stopp/start-
system
Växelväljaren måste vara i neutral-
läget för en automatisk omstart.
Om något av följande inträffar under
ett Autostop, startas motorn automa-
tiskt av stopp/start-systemet.
.
Stopp/start-systemet avaktiveras
manuellt.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15
140 Körning och användning
Backstarthjälp
Systemet förhindrar oavsiktlig
rörelse när man kör iväg på lutande
underlag.
När man släpper upp bromspedalen
efter att ha stannat i en lutning,
håller bromsarna bilen still i ytterli-
gare två sekunder.
Bromsarna släpper automatiskt så
snart bilen börjar accelerera.
Backstarthjälpen är inte aktiv under
ett Autostop.
Körkontrollsystem
Drivkraftsreglering (TCS)
Drivkraftsregleringen (TC) är en del
av den elektroniska stabilitetsregler-
ingen.
Drivkraftsregleringen förbättrar
körstabiliteten vid behov oberoende
av typ av vägbana eller väggrepp
genom att drivhjulen förhindras från
att spinna.
Så snart drivhjulen börjar spinna
reduceras motoreffekten och det hjul
som spinner mest bromsas separat.
Detta förbättrar bilens körstabilitet
avsevärt vid halt väglag.
TC är funktionsdugligt så snart
kontrollampan
Gslocknar.
När TC är aktiv blinkar
G.
{Varning
Låt inte denna speciella säker-
hetsanordning förleda dig till att ta
onödiga risker. (Fortsättning)
Varning (Fortsättning)
Anpassa hastigheten till vägför-
hållandena.
Kontrollampa
G 0Elektronisk stabi-
litetsregleringslampa 068.
Deaktivering
TC kan slås av om det är nödvän-
digt att drivhjulen spinner: Tryck
snabbt på
G.
Kontrollampan
ilyser.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15
154 Skötsel
Av säkerhetsskäl startas motorn
automatiskt om motorhuven öppnas
under ett Autostop.
Stänga
Tryck fast stödet i fästet innan
motorhuven stängs. För ner motor-
huven och låt den falla in i låset från
låg höjd (20–25 cm). Kontrollera att
den är fastlåst.
Se upp
Tryck inte ned motorhuven i låset
för att undvika bucklor.
Motorolja
Kontrollera regelbundet motorolje-
nivån manuellt för att undvika skada
på motorn.
Säkerställ att rätt oljekvalitet
används. Rekommenderade vätskor
och smörjmedel
0Rekommende-
rade vätskor och smörjmedel 0190.
Kontrollera med fordonet på en jämn
yta. Motorn måste vara driftvarm
och ha varit avstängd minst 5
minuter. Dra ut oljemätstickan, torka rent
den, sätt i den till stoppet på
handtaget, dra ut den och läs av
motoroljenivån.
Sätt i mätstickan till stoppet på
handtaget och vrid ett halvt varv.
Om motoroljenivån har sjunkit till
påfyllningsmarkeringen MIN ska
motorolja fyllas på.
Vi rekommenderar användning av
motorolja av samma klass som den
som användes vid det senaste
bytet.
Motoroljenivån får inte överstiga
MAX
-markeringen på mätstickan.
Se upp
Om för mycket motorolja har fyllts
på måste den tappas av eller
sugas ut.
Påfyllningsmängder
0Volymer och
specifikationer 0198.
Sätt på och skruva fast locket.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15
156 Skötsel
Se upp (Fortsättning)
Användning av spolarvätska som
innehåller isopropanol kan skada
ytterlamporna.
Bromsar
Har bromsbeläggen slitits ned till
mintjocklek, hörs ett gnisslande ljud
när man bromsar.
Det går att fortsätta körningen. Byt
bromsbeläggen så snart som
möjligt.
Gör inga onödigt hårda inbroms-
ningar under de första resorna.
Bromsvätska
{Varning
Bromsvätska är giftig och
frätande. Se till att den inte
kommer i kontakt med ögon, hud,
tyg eller lackerade ytor.
Bromsvätskan måste befinna sig
mellan markeringarnaMIN
och MAX.
Om vätskenivån är under Om
vätskenivån är under märket MIN
bör du kontakta en verkstad.
Broms- och kopplingsvätska
0
Rekommenderade vätskor och
smörjmedel 0190.
Batteri
Fordon utan stopp-start-system har
ett bly-syrabatteri. Fordon med
stopp-start-system är utrustade med
ett AGM-batteri, som inte är ett
blysyrabatteri. Bilbatteriet är underhållsfritt förutsatt
att körförhållandena möjliggör
tillräcklig laddning av batteriet.
Körning enbart korta sträckor och
många motorstarter kan ladda ur
batteriet. Undvik att använda
onödiga elförbrukare.
Batterierna får inte slängas i
hushållssoporna. De måste lämnas
till återvinning på lämpliga återvin-
ningsstationer.
Om bilen inte ska användas på mer
än 4 veckor kan batteriet laddas ur.
Lossa polklämman från bilbatteriets
minuspol.
Bilens batteri får endast kopplas
från och anslutas när tändningen
är av.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15
Skötsel 157
Byte av bilbatteriet
Anmärkning:Alla avvikelser från
anvisningarna i detta avsnitt kan
leda till tillfällig avaktivering av
stopp/start-systemet.
Vid byte av bilbatteriet, kontrollera
att det inte finns några öppna venti-
lationshål i närheten av pluspolen.
Om det finns ett öppet ventila-
tionshål i detta område måste det
stängas med en propp och ventila-
tionen vid minuspolen måste
öppnas.
Använd endast bilbatterier som det
går att installera säkringsdosan
ovanför.
I bilar med stopp-start-system måste
du se till att byta ut AGM-batteriet
(Absorptive Glass Mat) med ett nytt
AGM-batteri.
Ett AGM-batteri identifierar du på
batteriets etikett. Vi rekommenderar
att du använder ett Opel-originalbil-
batteri.
Anmärkning: Att använda ett annat
AGM-bilbatteri än Opel-originalbil-
batteriet kan leda till sämre funktion
för stopp/start-systemet.
Vi rekommenderar att du låter en
verkstad byta bilbatteriet. Stopp/
start-system
0Stopp-start-
system 0134.
Laddning av bilbatteriet
{Varning
På bilar med stopp/start-system
ska du se till att laddningsspän-
ningen inte överstiger 14,6 volt
när du använder en batterilad-
dare. I annat fall kan bilbatteriet
skadas.
Start med startkablar
0Starta med
startkablar 0183.
Varningsdekal

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15

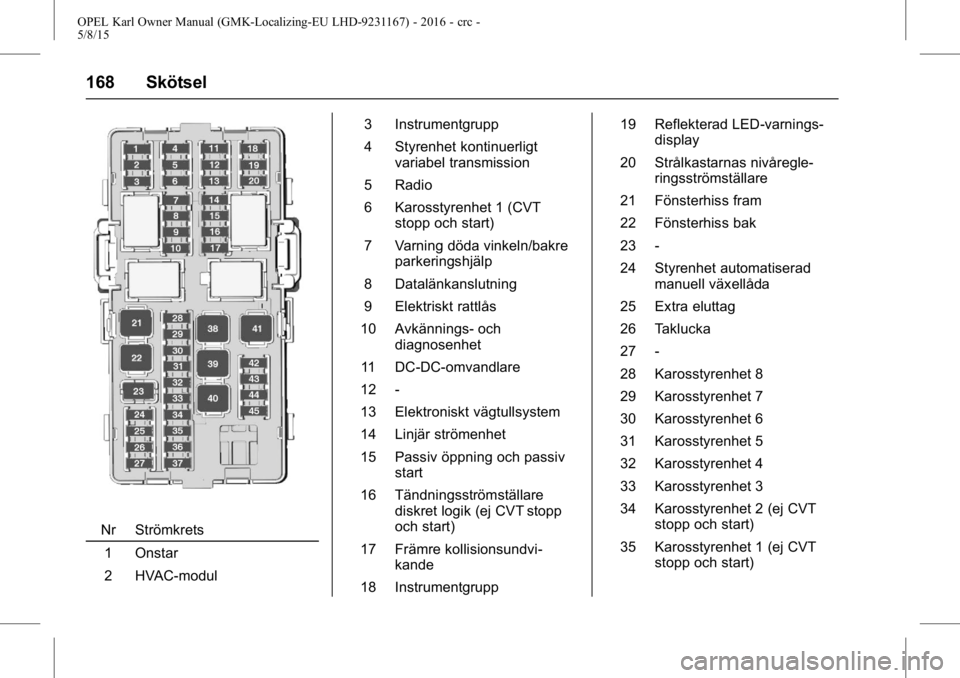

168 Skötsel
Nr Strömkrets1 Onstar
2 HVAC-modul 3 Instrumentgrupp
4 Styrenhet kontinuerligt
variabel transmission
5 Radio
6 Karosstyrenhet 1 (CVT stopp och start)
7 Varning döda vinkeln/bakre parkeringshjälp
8 Datalänkanslutning
9 Elektriskt rattlås
10 Avkännings- och diagnosenhet
11 DC-DC-omvandlare
12 -
13 Elektroniskt vägtullsystem
14 Linjär strömenhet
15 Passiv öppning och passiv start
16 Tändningsströmställare diskret logik (ej CVT stopp
och start)
17 Främre kollisionsundvi- kande
18 Instrumentgrupp 19 Reflekterad LED-varnings-
display
20 Strålkastarnas nivåregle- ringsströmställare
21 Fönsterhiss fram
22 Fönsterhiss bak
23 -
24 Styrenhet automatiserad manuell växellåda
25 Extra eluttag
26 Taklucka
27 -
28 Karosstyrenhet 8
29 Karosstyrenhet 7
30 Karosstyrenhet 6
31 Karosstyrenhet 5
32 Karosstyrenhet 4
33 Karosstyrenhet 3
34 Karosstyrenhet 2 (ej CVT stopp och start)
35 Karosstyrenhet 1 (ej CVT stopp och start)

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15

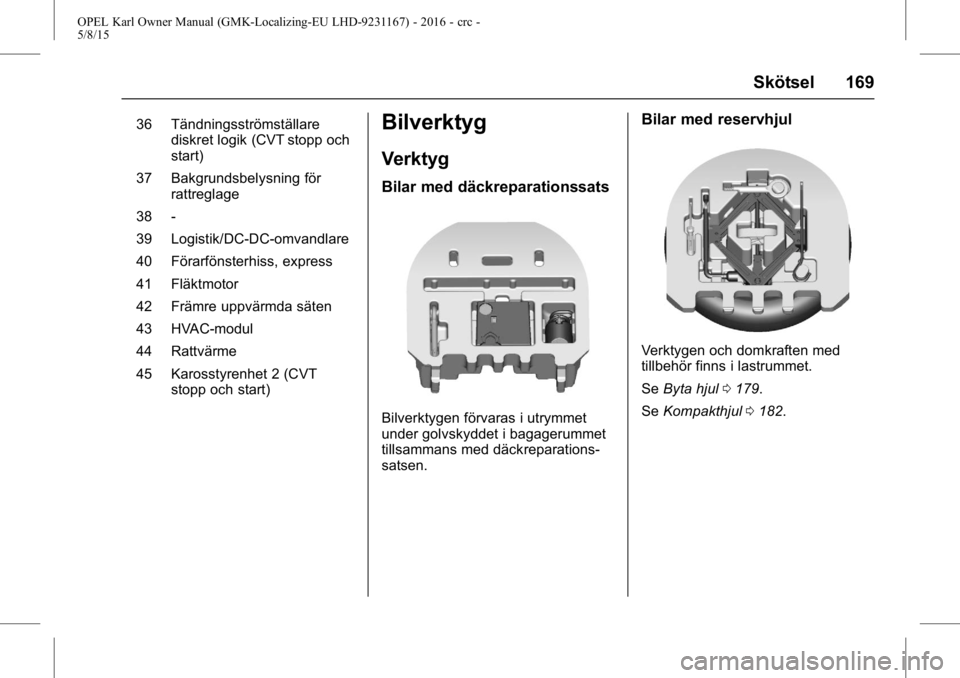

Skötsel 169
36 Tändningsströmställarediskret logik (CVT stopp och
start)
37 Bakgrundsbelysning för rattreglage
38 -
39 Logistik/DC-DC-omvandlare
40 Förarfönsterhiss, express
41 Fläktmotor
42 Främre uppvärmda säten
43 HVAC-modul
44 Rattvärme
45 Karosstyrenhet 2 (CVT stopp och start)Bilverktyg
Verktyg
Bilar med däckreparationssats
Bilverktygen förvaras i utrymmet
under golvskyddet i bagagerummet
tillsammans med däckreparations-
satsen.
Bilar med reservhjul
Verktygen och domkraften med
tillbehör finns i lastrummet.
SeByta hjul 0179.
Se Kompakthjul 0182.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15
Register 201
RegisterA
Accessory Power (tillbe-hörsel) . . . . . . . . . . . . . . . . . . . . . . . . 134
Airbags Bältespåminnare . . . . . . . . . . . . . . . 66
Deaktivering . . . . . . . . . . . . . . . . . . . . 41
Fram . . . . . . . . . . . . . . . . . . . . . . . . . . . 39
Gardin . . . . . . . . . . . . . . . . . . . . . . . . . . 40
Inaktiverings-/aktiverings-lampa . . . . . . . . . . . . . . . . . . . . . . . . . 66
Lampa, av-på . . . . . . . . . . . . . . . . . . . 66
Sida . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40
Systemkontroll . . . . . . . . . . . . . . . . . . 36
Airbagsystem fram . . . . . . . . . . . . . . . 39
AM/FM-radio . . . . . . . . . . . . . . . . . . . . . 98
Anpassning
Fordon . . . . . . . . . . . . . . . . . . . . . . . . . 78
Använda denna handbok . . . . . . . . . 3
Använda infotainment-sys- temet . . . . . . . . . . . . . . . . . . . . . . . . . . . 95
Återvinning av bilen När bilen skrotas . . . . . . . . . . . . . 152
Återvinning när bilen skrotas . . . . 152
Automatisk Start/stoppfunktion . . . . . . . . . . . . 134
Autostoppläge . . . . . . . . . . . . . . . . . . . 70
B
Backljus . . . . . . . . . . . . . . . . . . . . . . . . . 84
Backspeglar . . . . . . . . . . . . . . . . . . . . . 25
Backstarthjälp . . . . . . . . . . . . . . . . . . 140
Bagagenät . . . . . . . . . . . . . . . . . . . . . . . 53
Bagageutrymme/hatthylla . . . . . . . . 52
Bakljus . . . . . . . . . . . . . . . . . . . . . . . . . 161
Bakre fönster Uppvärmbara ytterback-speglar . . . . . . . . . . . . . . . . . . . . . . . . 27
Bakrutespolare/-torkare . . . . . . . . . . 59
Barnstolar ISOFIX . . . . . . . . . . . . . . . . . . . . . . . . . 46
Monteringsplatser . . . . . . . . . . . . . . 44
Olika typer . . . . . . . . . . . . . . . . . . . . . . 42
Batteri . . . . . . . . . . . . . . . . . . . . . . . . . . 156 Batteriurladdningsskydd . . . . . . . . 87
Start med startkablar . . . . . . . . . 183
Belysning
Belysningsreglering . . . . . . . . . . . . . 84
Insteg . . . . . . . . . . . . . . . . . . . . . . . . . . 86
Lämna bilen . . . . . . . . . . . . . . . . . . . . 86
Mittkonsol . . . . . . . . . . . . . . . . . . . . . . 86
Bil
Bogsering . . . . . . . . . . . . . . . . . . . . 185
Kontroll . . . . . . . . . . . . . . . . . . . . . . . 131
Bilbälten . . . . . . . . . . . . . . . . . . . . . . . . . 33 Barnstolar . . . . . . . . . . . . . . . . . . . . . . 44
