Klimatreglering 123
0:Till vindrutan och framdör-
rarnas fönster, med en liten mängd
luft riktad mot sidoventilationsut-
släppen.
Fläkthastighet
Ställ in luftflödet genom att ställa in
önskad fläkthastighet.
Avfuktning och avfrostning
. Vrid luftfördelningsratten till
DEFROST
0.
. Ställ in temperaturreglaget på
den varmaste nivån.
. Ställ in högsta fläkthastighet för
maximal defrostereffekt.
. Koppla in den uppvärmda
bakrutan R
1.
. Öppna sidomunstycken efter
behov och rikta dessa mot
sidorutorna.
Anmärkning: Om inställningarna
för avfuktning och avisning väljs
blockeras ett Autostop. Om inställningarna för avfuktning
och avisning väljs när motorn är i ett
Autostop-läge startas motorn
automatiskt.
Anmärkning:
Om lägesknappen
står i avfrostningsläget
0arbetar
luftkonditioneringen och återcirkula-
tionen ställs i läget för utomhusluft,
oavsett indikatorns status.
Stopp/start-system
0Stopp-start--
system 0134.
Luftkonditionering
Luftkonditioneringen har reglage för:
AC : Kylning
W:Återcirkulation
Kylning
Tryck på A/Cför att slå på
kylningen. Aktiveringen indikeras av
lysdioden i knappen. Kylningen
fungerar bara när motorn är igång
och klimatregleringens fläkt är
påslagen. Tryck på A/Cigen för att
slå av kylningen. Luftkonditioner-
ingen kyler och fuktar av (torkar) så
snart utomhustemperaturen når
strax över nollpunkten. Därför kan
kondens bildas och droppa från
bilens underrede. Om ingen kylning
eller torkning önskas ska du slå av
kylningen för att spara bränsle. Om
kylningen är aktiverad kan
autostopp-funktionen hämmas.
Återcirkulation
Återcirkulationsläget aktiveras med
knappen
W. En lampa tänds för
att visa att återcirkulationen är på.
Tryck på
Wigen för att avaktivera
återcirkulationsläge.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15
124 Klimatreglering
{Varning
Ändra till friskluftsläget med
jämna mellanrum för att få in frisk
luft. Bytet av friskluft minskas i
återcirkulationsläge. Vid använd-
ning utan kylning ökar luftfuktig-
heten vilket leder till att rutorna
kan bli immiga. Luftkvaliteten i
kupén försämras, vilket kan göra
att personerna i bilen känner sig
dåsiga.
Är luften varm och luftfuktigheten
hög, kan vindrutan imma igen på
utsidan om kall luft träffar rutan. Om
vindrutan immar igen från utsidan,
aktivera vindrutetorkaren och deakti-
vera
0.
Maximal kyla
Öppna fönstren en kort stund så att
den varma luften vädras ut snabbt.
. Slå på kylningen A/C.
. Slå på återcirkulationssys-
temet
W. .
Tryck på luftfördelningsströms-
tällaren
E.
. Ställ in temperaturreglaget på
den kallaste nivån.
. Ställ in fläkthastigheten på den
högsta nivån.
. Öppna alla munstycken.
Avfuktning och avisning av
rutorna
.Vrid luftfördelningsratten till
DEFROST
0.
. Ställ in temperaturreglaget på
den varmaste nivån.
. Ställ in högsta fläkthastighet för
maximal defrostereffekt.
. Koppla in den uppvärmda
bakrutan R
1.
. Öppna sidomunstycken efter
behov och rikta dessa mot
sidorutorna.
Anmärkning: Om
1trycks in när
motorn är igång blockeras ett
Autostop tills knappen
1trycks
in igen. Om knappen
1trycks in när
motorn är i ett Autostop-läge, startas
motorn automatiskt igen.
Anmärkning: Om lägesknappen
står i avfrostningsläget
1arbetar
luftkonditioneringen och återcirkula-
tionsläget ställs på ytterluft, oavsett
indikatorns status.
Stopp/start-system
0Stopp-start-
system 0134.
Elektronisk klimatreg-
lering

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15
126 Klimatreglering
Anmärkning:Om A/C är på kan en
sänkning av den inställda kupétem-
peraturen få motorn att starta om
från ett automatiskt stopp eller
förhindra ett automatiskt stopp
0
Stopp-start-system 0134.
Återcirkulation
Återcirkulationsläget aktiveras med
knappen
W. En lampa tänds för
att visa att återcirkulationen är på.
Tryck på
Wigen för att avaktivera
återcirkulationsläge.
{Varning
Ändra till friskluftsläget med
jämna mellanrum för att få in frisk
luft. Bytet av friskluft minskas i
återcirkulationsläge. Vid använd-
ning utan kylning ökar luftfuktig-
heten vilket leder till att rutorna
kan bli immiga. Luftkvaliteten i
kupén försämras, vilket kan göra
att personerna i bilen känner sig
dåsiga.
Avfuktning och avisning av
rutorna
. Tryck på0. Aktiveringen
indikeras av lysdioden i
knappen. Återcirkulationsläge
ställs automatiskt in på utomhus-
luft. Luftkonditioneringssystemet
fungerar men kontrollampan
ändras inte.
. Temperaturen och luftfördel-
ningen ställs in automatiskt och
fläkten går med hög hastighet.
. Koppla in den uppvärmda
bakrutan R
1.
. Återställning till föregående läge:
Tryck på
0. Återställning till
automatisk drift: tryck på AUTO
Anmärkning: Om
0trycks in när
motorn är igång blockeras ett
Autostop tills knappen
0trycks
in igen.
Om knappen
0trycks in när
motorn är i ett Autostop-läge, startas
motorn automatiskt igen. Stopp/start-system
0Stopp-start-
system 0134.
Manuella inställningar
Klimatkontrollsystemets inställningar
kan ändras genom aktivering av
knapparna och vridreglagen på
följande sätt.
Ändring av en inställning deaktiverar
det automatiska läget.
Fläkthastighet
Ställ in luftflödet genom att ställa in
önskad fläkthastighet. Det valda
fläktvarvtalet indikeras av antalet

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15

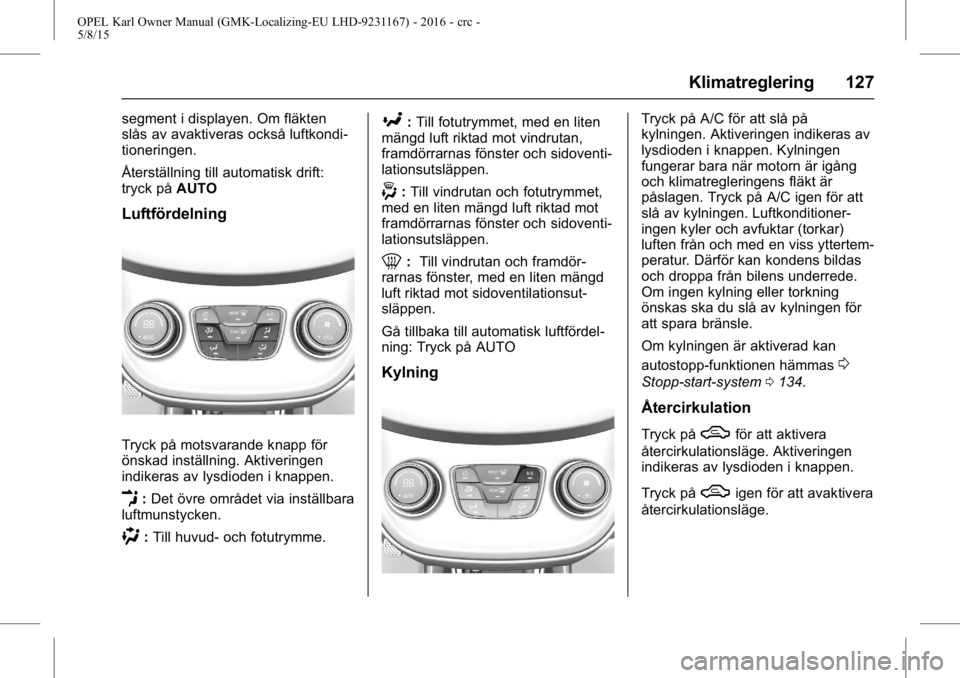

Klimatreglering 127
segment i displayen. Om fläkten
slås av avaktiveras också luftkondi-
tioneringen.
Återställning till automatisk drift:
tryck påAUTO
Luftfördelning
Tryck på motsvarande knapp för
önskad inställning. Aktiveringen
indikeras av lysdioden i knappen.
E:Det övre området via inställbara
luftmunstycken.
): Till huvud- och fotutrymme.
[:Till fotutrymmet, med en liten
mängd luft riktad mot vindrutan,
framdörrarnas fönster och sidoventi-
lationsutsläppen.
-: Till vindrutan och fotutrymmet,
med en liten mängd luft riktad mot
framdörrarnas fönster och sidoventi-
lationsutsläppen.
0: Till vindrutan och framdör-
rarnas fönster, med en liten mängd
luft riktad mot sidoventilationsut-
släppen.
Gå tillbaka till automatisk luftfördel-
ning: Tryck på AUTO
Kylning
Tryck på A/C för att slå på
kylningen. Aktiveringen indikeras av
lysdioden i knappen. Kylningen
fungerar bara när motorn är igång
och klimatregleringens fläkt är
påslagen. Tryck på A/C igen för att
slå av kylningen. Luftkonditioner-
ingen kyler och avfuktar (torkar)
luften från och med en viss yttertem-
peratur. Därför kan kondens bildas
och droppa från bilens underrede.
Om ingen kylning eller torkning
önskas ska du slå av kylningen för
att spara bränsle.
Om kylningen är aktiverad kan
autostopp-funktionen hämmas
0
Stopp-start-system 0134.
Återcirkulation
Tryck påWför att aktivera
återcirkulationsläge. Aktiveringen
indikeras av lysdioden i knappen.
Tryck på
Wigen för att avaktivera
återcirkulationsläge.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15
Körning och användning 131
Körning och
användning
Information om körning
Kontrollera bilen . . . . . . . . . . . . . . 131
Styrning . . . . . . . . . . . . . . . . . . . . . . 132
Start och drift
Inkörning av ny bil . . . . . . . . . . . . 132
Tändningslägen . . . . . . . . . . . . . . 132
Starta motorn . . . . . . . . . . . . . . . . . 133
RAP (Retained AccessoryPower) . . . . . . . . . . . . . . . . . . . . . . 134
Automatisk start/stopp- funktion . . . . . . . . . . . . . . . . . . . . . 134
Parkering . . . . . . . . . . . . . . . . . . . . . 136
Avgaser
Avgaser . . . . . . . . . . . . . . . . . . . . . . 137
Katalysator . . . . . . . . . . . . . . . . . . . 137
Manuell växellåda
Manuell växellåda . . . . . . . . . . . . 137
Bromsar
Bromsar . . . . . . . . . . . . . . . . . . . . . . 138
Låsningsfritt broms- system (ABS) . . . . . . . . . . . . . . . 138 Parkeringsbroms . . . . . . . . . . . . . 139
Bromshjälp . . . . . . . . . . . . . . . . . . . 139
Backstarthjälp . . . . . . . . . . . . . . . . 140
Körkontrollsystem
Drivkraftsreglering (TCS) . . . . . 140
Elektronisk stabilitetsreg-
lering (ESC) . . . . . . . . . . . . . . . . . 141
Föremålsdetekteringssystem
Parkeringshjälp (bakre parker-ingshjälp) . . . . . . . . . . . . . . . . . . . 143
Förarstödsystem
Förarstödsystem . . . . . . . . . . . . . 144
Farthållare . . . . . . . . . . . . . . . . . . . . 144
Varvtalsbegränsare . . . . . . . . . . . 146
Filbytesvarning (LDW) . . . . . . . . 147
Bränsle
Bränsle (för bensinmotorer) . . . 148
Tankning . . . . . . . . . . . . . . . . . . . . . 149
Bränsleförbrukning –
CO2-utsläpp . . . . . . . . . . . . . . . . 150
Information om
körning
Kontrollera bilen
Låt aldrig bilen rulla när
motorn är avstängd (utom vid
ett Autostop)
Många system fungerar inte i denna
situation (t.ex. bromsservon, servos-
tyrningen). Körning på detta sätt
utgör en fara för dig själv och andra.
Förhöjd tomgång
Om bilbatteriet behöver laddas på
grund av dess skick måste genera-
torns uteffekt ökas. Det åstadkoms
med förhöjt tomgångsvarvtal, vilket
kan höras.
Pedaler
För att kunna utnyttja hela pedalrö-
relsevägen, lägg inga golvmattor
under pedalerna.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15

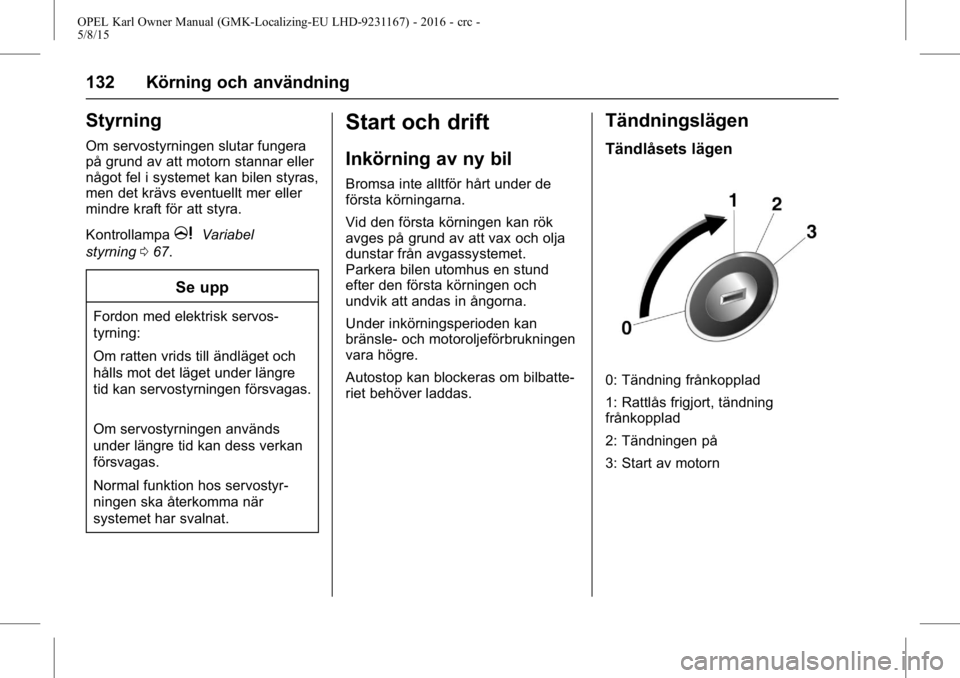

132 Körning och användning
Styrning
Om servostyrningen slutar fungera
på grund av att motorn stannar eller
något fel i systemet kan bilen styras,
men det krävs eventuellt mer eller
mindre kraft för att styra.
Kontrollampa
mVariabel
styrning 067.
Se upp
Fordon med elektrisk servos-
tyrning:
Om ratten vrids till ändläget och
hålls mot det läget under längre
tid kan servostyrningen försvagas.
Om servostyrningen används
under längre tid kan dess verkan
försvagas.
Normal funktion hos servostyr-
ningen ska återkomma när
systemet har svalnat.
Start och drift
Inkörning av ny bil
Bromsa inte alltför hårt under de
första körningarna.
Vid den första körningen kan rök
avges på grund av att vax och olja
dunstar från avgassystemet.
Parkera bilen utomhus en stund
efter den första körningen och
undvik att andas in ångorna.
Under inkörningsperioden kan
bränsle- och motoroljeförbrukningen
vara högre.
Autostop kan blockeras om bilbatte-
riet behöver laddas.
Tändningslägen
Tändlåsets lägen
0: Tändning frånkopplad
1: Rattlås frigjort, tändning
frånkopplad
2: Tändningen på
3: Start av motorn

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15

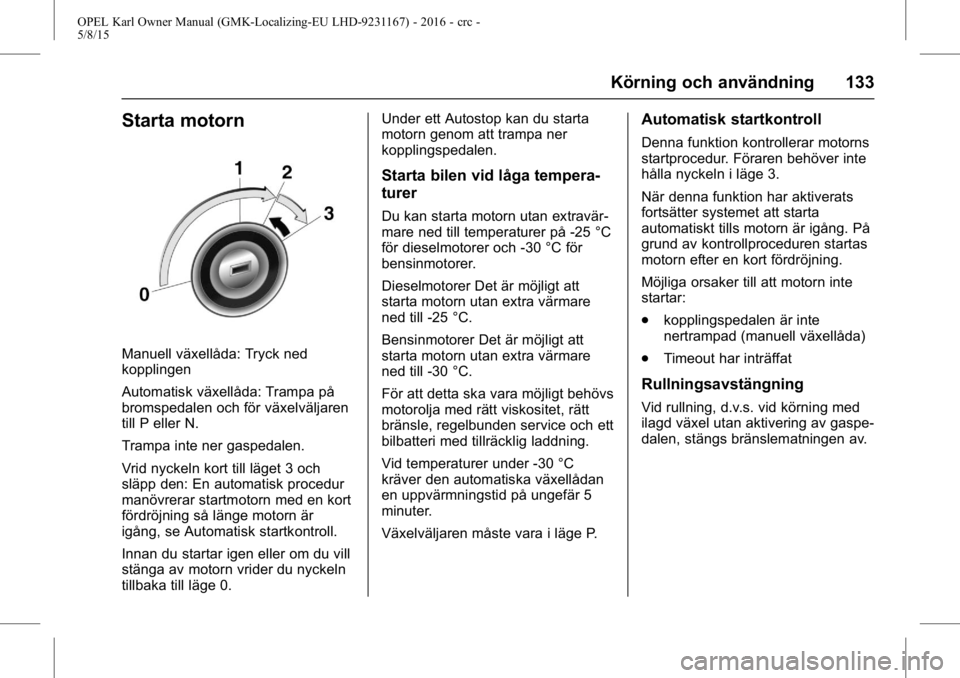

Körning och användning 133
Starta motorn
Manuell växellåda: Tryck ned
kopplingen
Automatisk växellåda: Trampa på
bromspedalen och för växelväljaren
till P eller N.
Trampa inte ner gaspedalen.
Vrid nyckeln kort till läget 3 och
släpp den: En automatisk procedur
manövrerar startmotorn med en kort
fördröjning så länge motorn är
igång, se Automatisk startkontroll.
Innan du startar igen eller om du vill
stänga av motorn vrider du nyckeln
tillbaka till läge 0.Under ett Autostop kan du starta
motorn genom att trampa ner
kopplingspedalen.
Starta bilen vid låga tempera-
turer
Du kan starta motorn utan extravär-
mare ned till temperaturer på -25 °C
för dieselmotorer och -30 °C för
bensinmotorer.
Dieselmotorer Det är möjligt att
starta motorn utan extra värmare
ned till -25 °C.
Bensinmotorer Det är möjligt att
starta motorn utan extra värmare
ned till -30 °C.
För att detta ska vara möjligt behövs
motorolja med rätt viskositet, rätt
bränsle, regelbunden service och ett
bilbatteri med tillräcklig laddning.
Vid temperaturer under -30 °C
kräver den automatiska växellådan
en uppvärmningstid på ungefär 5
minuter.
Växelväljaren måste vara i läge P.
Automatisk startkontroll
Denna funktion kontrollerar motorns
startprocedur. Föraren behöver inte
hålla nyckeln i läge 3.
När denna funktion har aktiverats
fortsätter systemet att starta
automatiskt tills motorn är igång. På
grund av kontrollproceduren startas
motorn efter en kort fördröjning.
Möjliga orsaker till att motorn inte
startar:
.
kopplingspedalen är inte
nertrampad (manuell växellåda)
. Timeout har inträffat
Rullningsavstängning
Vid rullning, d.v.s. vid körning med
ilagd växel utan aktivering av gaspe-
dalen, stängs bränslematningen av.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15
134 Körning och användning
RAP (Retained Accessory
Power)
Kvarhållen ström
Följande elektroniska system kan
användas tills förrardörren öppnas
eller i upp till 10 minuter efter det att
tändningen har slagits av:
.elektriska fönsterhissar
. eluttag
Infotainmentsystemet får ström
under 30 minuter eller tills
tändningsnyckeln tas ut ur
tändningslåset, oavsett om en dörr
öppnas eller ej.
Automatisk start/stopp-
funktion
Start-stopp-systemet hjälper till att
spara bränsle. När förhållandena
tillåter detta stänger systemet av
motorn när bilens hastighet är låg
eller när bilen står still, t.ex. vid ett
trafikljus eller i bilköer. Motorn
startas automatiskt när kopplingen
trampas ner. En batterisensor
garanterar att ett Autostop endast utförs när bilbatteriet är tillräckligt
laddat för att kunna starta
motorn igen.
Aktivering
Stopp/start-systemet är tillgängligt
så snart motorn har startats, bilen
kör iväg och de förhållanden som
anges nedan uppfylls.
Deaktivering
Du kan avaktivera stopp/start-sys-
temet manuellt genom att trycka på
knappen. Inaktiveringen indikeras
av knappens lampa slocknar.
Autostop
Om bilen körs i låg hastighet eller
står stilla går det att aktivera ett
Autostop på följande sätt:
.
Trampa ned kopplingspedalen
. Ställ växelspaken i neutralläget
. Släpp upp kopplingspedalen
Motorn stängs av samtidigt som
tändningen är på.
Ett Autostopp visas genom att nålen
går till AUTOSTOP-läget i varvräk-
naren.
Under ett Autostop fungerar värmen
och bromsarna normalt.
