2015.75 OPEL KARL Forlygter

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/7/15
Kort og godt 11
24. Lyskontakt,Lyslængderegulering,
Tågeforlygter,
Tågebaglygte,
Instrumentbelysning på side
Lyskontakt 079.
Udvendig belysning
Lyskontakten har følgende posi-
tioner.
9:Lygter slukket
;:Parkeringslys
5:Nærlys Tågeforlygter
Tryk på lyskontakten.
#:
Tågeforlygte
s:Tågebaglygte
Lygter
0Lyskontakt 079.
Overhalingsblink, fjernlys og
nærlys
Overhalingsblink: Træk armen mod
rattet
Fjernlys: Tryk armen fremad
Nærlys: Tryk eller træk i armen
Fjernlys
0Fjernlys/Nærlys 079.
Blinklys og vognbaneskift-
signal
Arm opad: Højre blinklys
Arm nedad: Venstre blinklys
Blinklys og vognbaneskifte-lys
0
Blinklys og vognbaneskifte-lys 080,
Parkeringslys
0Parkerings-
lys 082.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/7/15
Instrumenter og knapper 69
Lampe for tågeforlygte
#
lyser grønt.
Tågeforlygterne er tændt
0Tåg-
eforlygter 081.
Lampe for tågebaglygte
s
lyser gult.
Tågebaglygten er tændt
0Tågebag-
lygter 081.
Baglygter-lampe
;
lyser grønt.
Lygterne er tændt
0Knapper til ud-
vendigt lys 079.
Lampe for fartpilot
I
lyser hvidt eller grønt.
Lyser hvidt
Systemet er slået til.
Lyser grønt
Der lagres en bestemt hastighed.
Cruise control
0Fartpilot 0142.
Lampe for motorhjelm
på klem
i
lyser, når motorhjelmen
er åben.
Automatisk stop/start af motor
0
Stop/start-system 0132.
Lampe for dør åben
U
lyser rødt.
En dør eller bagklappen er åben.
Informationsvisninger
Førerinformationscenter
(DIC)
Førerinformationscentret findes i in-
strumentgruppen.
Menusiderne vælges ved at trykke
på MENU på blinklysarmen.
De menusider, der kan vælges for
Midlevel-displayet, er:
. tripmenu, se herunder
. bilmenu, se herunder

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/7/15
Instrumenter og knapper 75
3 Lavt kølevæskeniveau, påfyld
væske
4 Klimaanlæg slukket pga høj mo-
tortemperatur
5 Ratstammen er låst
6 Træd på bremsen for at slippe
parkeringsbremsen
7 Drej på rattet, drej nøglen til OFF,
derefter til ON
8 Slå tændingen fra og til igen–
gentag udåndingsprøve
9 Drej på rattet, start bilen igen
11 Bremserne er slidt
12 Bilen er overbelastet
13 Kompressoren er overhedet
15 Kontrollér højtmonteret stoplys
16 Kontrollér stoplys
17 Funktionsfejl ved forlygteregu-
lering
18 Fejl ved venstre nærlys
19 Kontrollér tågebaglygte
20 Kontrollér højre nærlyslygte
21 Kontrollér venstre positionslys 22 Kontrollér højre positionslys
23 Fejl ved baklys
24 Fejl ved nummerpladelys
25 Kontrollér forreste venstre
blinklys
26 Left rear turn indicator failure (fejl
i venstre blinklys bagtil)
27 Kontrollér forreste højre blinklys
28 Kontrollér bageste højre blinklys
29 Kontrollér stoplys på anhænger
30 Kontrollér baklys på anhænger
31 Kontrollér venstre blinklys på an-
hænger
32 Kontrollér højre blinklys på an-
hænger
33 Kontrollér tågebaglygte på an-
hænger
34 Kontrollér baglygte på anhænger
35 Skift batteri i fjernbetjening
36 StabiliTrak initialiseres
38 Overtag styring (afventer stadig
tekstgodkendelse)
48 Sideregistreringssystem ikke til-
gængeligt49 Vognbaneskiftadvarsel ikke i
funktion
50 Anbring motorhjelm igen
–se in-
struktionsbog
52 Skift tandrem
53 Tilspænd gasdæksel / El-biler
56 Uens tryk –forhjul
57 Uens tryk –baghjul
58 Vinterdæk registreret
59 Åbn og luk førerruden
60 Åbn og luk passagerruden
61 Åbn og luk venstre rude bagi
62 Åbn og luk højre rude bagi
63 Åbn midterpanelets rude og luk
den igen
64 Åbn endepanelets rude og luk
den igen (kun pladsholder)
65 Tyveriforsøg
66 Servicér tyverialarm
67 Servicér ratlås
68 Servicér servostyring, kør for-
sigtigt
70 Servicér reguleringssystem

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/7/15
Lygter 79
Lygter
Udvendig belysning
Lyskontakter . . . . . . . . . . . . . . . . . . . 79
Fjernlys-/nærlysomskifter for-lygte . . . . . . . . . . . . . . . . . . . . . . . . . . 79
Lyslængderegulering . . . . . . . . . . 80
Kørelys . . . . . . . . . . . . . . . . . . . . . . . . 80
Havariblink . . . . . . . . . . . . . . . . . . . . 80
Blinklys og vognbaneskif- telys . . . . . . . . . . . . . . . . . . . . . . . . . . 80
Tågeforlygter . . . . . . . . . . . . . . . . . . 81
Tågebaglygter . . . . . . . . . . . . . . . . . 81
Drejelygter . . . . . . . . . . . . . . . . . . . . . 81
Parkeringslys . . . . . . . . . . . . . . . . . . 82
Baklygter . . . . . . . . . . . . . . . . . . . . . . 82
Duggede lygteglas . . . . . . . . . . . . . 82
Kabinelys
Lysstyrke for instrumentlys . . . . . 82
Kabinelys . . . . . . . . . . . . . . . . . . . . . . 83
Lysfunktioner
Midterkonsolbelysning . . . . . . . . . 84
Indstigningslys . . . . . . . . . . . . . . . . . 84
Orienteringslys . . . . . . . . . . . . . . . . . 84
Beskyttelse mod afladning af batteriet . . . . . . . . . . . . . . . . . . . . . . 85
Udvendig belysning
Lyskontakter
Lyskontakt
Lyskontakten har følgende posi-
tioner:
O: Lys slukket
;: Parkeringslys
2: Nærlys
Kontrollampe
; 0Baglygter 069.
Når nærlyset er tændt, lyser
;.
Kontrollampe
; 0Baglygter 069.
Baglygter
Baglygter tændes sammen med
nærlys og parkeringslys.
Fjernlys-/nærlysomskifter
forlygte
Der skiftes fra nærlys til fjernlys ved
at trykke armen fremefter.
Der skiftes til nærlys ved at trykke
armen fremad igen eller ved at
trække den ind mod rattet.
Overhalingsblink
Overhalingsblink aktiveres ved at
trække armen ind mod rattet.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/7/15
80 Lygter
Lyslængderegulering
Manuel lyslængderegulering
Tilpasning af forlygternes række-
vidde for at undgå blænding: drej
fingerhjulet
9til den ønskede
stilling.
0: Personer på forsæderne
1: Personer på alle sæder
2: Personer på alle sæder og last i
lastrummet
3: Person på førersædet og last i
lastrummet
Kørelys
Kørelyset øger bilens synlighed i
dagslys.
De tænder automatisk, når tændin-
gen slås til.
Havariblink
Betjenes med|.
I tilfælde af uheld med udløsning af
airbags aktiveres havariblinkene
automatisk.
Blinklys og vognbaneskif-
telys
Arm opad: Højre blinklys
Arm nedad: Venstre blinklys
Når armen aktiveres ud over mod-
standen, slås blinklyset til konstant.
Blinklyset slås automatisk fra, når
rattet drejes tilbage.
For tre blink, f.eks. ved vognbane-
skift, vippes blinklyskontakten op el-
ler ned, til den møder modstand.
Skal der blinkes i længere tid, vip-
pes blinklyskontakten ned og hol-
des nede.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/7/15
Lygter 81

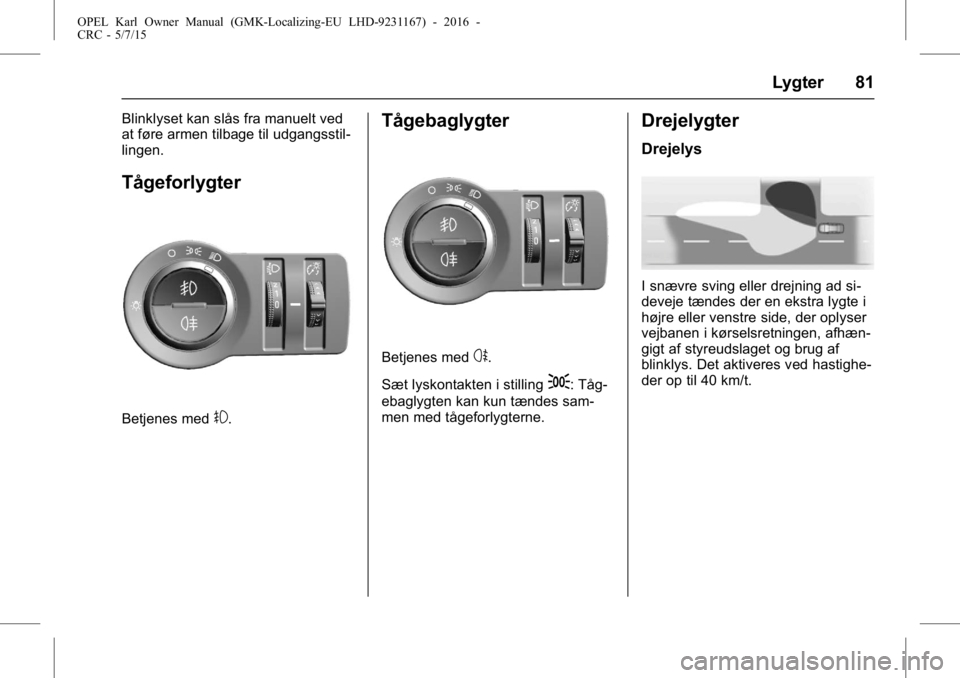

Blinklyset kan slås fra manuelt ved
at føre armen tilbage til udgangsstil-
lingen.
Tågeforlygter
Betjenes med#.
Tågebaglygter
Betjenes meds.
Sæt lyskontakten i stilling
;: Tåg-
ebaglygten kan kun tændes sam-
men med tågeforlygterne.
Drejelygter
Drejelys
I snævre sving eller drejning ad si-
deveje tændes der en ekstra lygte i
højre eller venstre side, der oplyser
vejbanen i kørselsretningen, afhæn-
gigt af styreudslaget og brug af
blinklys. Det aktiveres ved hastighe-
der op til 40 km/t.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/7/15
150 Pleje af bilen
Pleje af bilen
Generelt
Tilbehør og ændring afbilen . . . . . . . . . . . . . . . . . . . . . . . . 151
Oplagring af bilen . . . . . . . . . . . . 151
Genindvinding efter skrotning . . . . . . . . . . . . . . . . . . . . 152
Kontrol af bilen
Arbejde på bilen . . . . . . . . . . . . . . 152
Motorhjelm . . . . . . . . . . . . . . . . . . . 152
Motorolie . . . . . . . . . . . . . . . . . . . . . 153
Kølervæske . . . . . . . . . . . . . . . . . . 154
Sprinklervæske . . . . . . . . . . . . . . . 155
Bremser . . . . . . . . . . . . . . . . . . . . . . 155
Bremsevæske . . . . . . . . . . . . . . . . 155
Batteri . . . . . . . . . . . . . . . . . . . . . . . . 156
Udskiftning af viskerblade . . . . 157
Udskiftning af pærer
Udskiftning af pærer . . . . . . . . . . 158
Forlygter og parkerings-lygter . . . . . . . . . . . . . . . . . . . . . . . . 158
Tågelygter . . . . . . . . . . . . . . . . . . . . 160
Afviserblink, for . . . . . . . . . . . . . . . 160
Baglygter . . . . . . . . . . . . . . . . . . . . . 160
Sideblinklys . . . . . . . . . . . . . . . . . . 162
Højtmonteret bremselygte (CHMSL) . . . . . . . . . . . . . . . . . . . . 162 Nummerpladelys . . . . . . . . . . . . . 163
Kabinelys . . . . . . . . . . . . . . . . . . . . . 163
Instrumentlys . . . . . . . . . . . . . . . . . 163
Elektrisk system
Sikringer . . . . . . . . . . . . . . . . . . . . . . 164
Sikringsboks i motorrum . . . . . . 165
Sikringsboks i instrument-
panel . . . . . . . . . . . . . . . . . . . . . . . . 167
Værktøjssæt
Værktøj . . . . . . . . . . . . . . . . . . . . . . . 168
Hjul og dæk
Hjul og dæk . . . . . . . . . . . . . . . . . . 169
Vinterdæk . . . . . . . . . . . . . . . . . . . . 169
Dækmærkning . . . . . . . . . . . . . . . . 169
Dæktryk . . . . . . . . . . . . . . . . . . . . . . 170
System til overvågning afdæktryk . . . . . . . . . . . . . . . . . . . . . 171
Slidbanedybde . . . . . . . . . . . . . . . 174
Hjulkapsler . . . . . . . . . . . . . . . . . . . 174
Snekæder . . . . . . . . . . . . . . . . . . . . 175
Lappesæt . . . . . . . . . . . . . . . . . . . . 175
Dækskift . . . . . . . . . . . . . . . . . . . . . . 178
Kompakt reservehjul . . . . . . . . . . 181
Start med startkabler
Start med startkabler . . . . . . . . . 183
Bugsering af bilen
Bugsering af bilen . . . . . . . . . . . . 184
Kosmetisk pleje
Udvendig pleje . . . . . . . . . . . . . . . 185
Kabinepleje . . . . . . . . . . . . . . . . . . . 187

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/7/15
158 Pleje af bilen
Viskerblad på bagruden
Løft viskerarmen. Skub viskerbladet,
lettere vinklet i forhold til viskerar-
men, nedefter indtil det frigøres.
Fastgør viskerbladet lettere vinklet
på viskerarmen og skub det, indtil
det går i hak.
Sænk viskerarmen forsigtigt.
Udskiftning af pærer
Afbryd tændingen og afbryd den på-
gældende kontakt eller luk dørene.
Tag kun fat om soklen på den nye
pære! Rør ikke ved pæreglasset
med bare fingre.
Anvend kun samme pæretype til ud-
skiftning.
Udskift forlygtepærerne fra motor-
rummet.
Kontrol af pærer
Efter udskiftning af en pære slå tæn-
dingen til, start og kontroller lyg-
terne.
Forlygter og parkerings-
lygter
Nærlys og fjernlys
1. Løsn de tre skruer.
2. Træk forsigtigt forlygteenhedenvæk fra holdestifterne og af-
montér som vist på illustratio-
nen; kontrollér samtidig, at
kabelkanalen bliver siddende.
3. Adskil stikprop og pære fra hi- nanden.
