2015.5 Peugeot Boxer hmotnost

3
boxer_cs_Chap00a_Sommaire_ed01-2015
OBSAH
5. 98-120
BEZPEČNOST
6.
121-125
DOPLŇKY
7.
126-141
OVĚŘOVÁNÍ 8.


142-171
R
YCHLÁ
POMOC
9.
172-182TECHNICKÉ
CHARAKTERISTIKY
Parkovací brzda 98
Výstražná světla 98
Zvuková houkačka

99
Systémy asistence při brzdění


99
Systémy řízení jízdní


dráhy vozidla

101
V

arování před neúmyslným
opuštěním jízdního
pruhu

105
Bezpečnostní pásy


106
Airbagy


1
10
Dezaktivace čelního airbagu spolujezdce

1
11
Dětské autosedačky

1
13
Autosedačky ISOFIX

1
17Tažení přívěsu
121
Systémy pro převoz nákladu na střeše

123
Další doplňky


124
Sněhové řetězy


125
Otevírání kapoty


motoru

127
Motorový prostor


128
Hladina náplní


129
Kontroly


131
Palivo


134
BlueHDi a aditivum


AdBlue
® 136 Autobaterie
142
Výměna pojistky

145
Výměna žárovky

149
Výměna stírací lišty

155
Výměna kola

156
Sada pro nouzovou

opravu pneumatiky
161
Odtažení vozidla

163
Snímatelný čep s koulí tažného zařízení

164
V
ysvětlivky ke štítkům
168
Rozměry

172
Motory

177
Hmotnost

179
Identifikační prvky

182
10.
AUDIO a
TELEMATIKA
ZVLÁŠTNOSTI
Audiotelematický dotykový systém 183
Audiosystém

231
Prodloužená kabina


249
Podvozek / V

alník
251
Dvojitá kabina


254
Sklápěcí korba


258
Zadní bezpečnostní
pásy. Dětské
autosedačky / Úchyty
ISOFIX vzadu.
Obsah

10
boxer_cs_Chap01_Vue-ensemble_ed01-2015
Výměna stírací lišty 155
Žárovky
, osvětlení, výměna
žárovek

149-154
Ochrany pro zimní období


84
Otevření kapoty

, vzpěra

127
Motorové prostory


128
Štítky / Bezpečnostní opatření


168-171
Motory


177-178
Identifikační prvky

, sériové
číslo, lak, pneumatiky

182
Hladina náplní


129-130
●

olejová měrka,
●
brzdová kapalina,
●

kapalina ostřikovače skel/
světlometů
●


kapalina posilovače řízení,
●


chladicí kapalina. V

ypuštění vody, filtr nafty
131
Filtr pevných částic


133
Systém na snižování emisí


škodlivin

33, 139
Kontroly


131-133
●


autobaterie,
●


vzduchový filtr/filtr kabiny
,
●

olejový filtr
,
●

mechanická převodovka,
●


parkovací brzda,
●


brzdové kotouče a destičky
.
CHARAKTERISTIKY - ÚDR ž BA
Rozměry 172-176
Hmotnost 179-181 Pojistky v motorovém

prostoru
145, 148
Lokalizace

13
boxer_cs_Chap01_Vue-ensemble_ed01-2015
Omezte příčiny zvýšené spotřeby
Rozložte hmotnost nákladu rovnoměrně na celé vozidlo; nejtěžší
zavazadla umístěte na podlahu zavazadlového prostoru, co
nejblíže k zadním sedadlům.
Omezte zatížení vozidla a minimalizujte aerodynamický odpor
(střešní tyčový nosič, střešní zahrádka, přívěs, ...).
Na konci zimního období vyměňujte zimní pneumatiky za letní.
Dodržujte pokyny pro údržbu
Pravidelně kontrolujte tlak vzduchu ve studených pneumatikách;
dodržujte doporučení uvedená na štítku nalepeném na sloupku
dveří vozidla na straně řidiče.
Tuto kontrolu provádějte především:
-
před dlouhou jízdou,
-


při změně ročního období,
-


po dlouhodobém stání vozidla.
Nezapomeňte také zkontrolovat rezervní kolo a pneumatiky


přívěsu nebo karavanu.
Dbejte na pravidelnou údržbu vozidla (olej, olejový filtr, vzduchový
filtr, filtr vzduchu v kabině vozidla, ...) a řiďte se plánem servisních
operací, stanovených v dokumentu "plán údržby výrobce".
V případě poruchy systému SCR vozidla s naftovým motorem
BlueHDi začne vozidlo znečišťovat životní prostředí; urychleně
se obraťte na servis sítě PEUGEOT nebo na jiný odborný servis
za účelem provedení opravy pro návrat emisí oxidů dusíku do
stanovených mezí.
Při čerpání paliva do palivové nádrže nepokračujte po třetím
vypnutí pistole. Zamezíte tak přetečení paliva z nádrže.
U nového vozidla zaznamenáte lepší hodnotu průměrné spotřeby
paliva až po ujetí prvních 3
000 km (záběh).
1
Z\301KLADN\315 INFORMACE
Automobil & Životní prostředí

102
boxer_cs_Chap05_Securite_ed01-2015
Opětná aktivace
Systém ASR se znovu aktivuje automaticky
po každém vypnutí zapalování.
-
Znovu stiskněte toto tlačítko pro ruční

opětnou aktivaci.
Porucha funkce Rozsvícení této kontrolky,
doprovázené zvukovým signálem a
hlášením na displeji přístrojové desky,
signalizuje poruchu systému ASR.
Nechte systém ověřit v servisu sítě
PEUGEOT nebo v jiném odborném servisu. Správné používání
Systémy CDS a ASR poskytují zvýšenou
bezpečnost při normálním způsobu řízení,
ale řidič se nesmí domnívat, že může
riskovat nebo jet příliš vysokou rychlostí.
Funkce systémů je zajištěna za podmínky,
že jsou dodržovány pokyny výrobce týkající
se kol (pneumatik a disků), součástí
brzdového systému a elektronických
součástí, a že jsou respektovány postupy
pro montáž a opravy.
Po nárazu nechte systémy ověřit v servisu
sítě PEUGEOT nebo v jiném odborném
servisu.Kontrola setrvačnosti nákladu
Skutečná celková hmotnost užitkového
vozidla se může značně lišit v závislosti
na jeho zatížení. Těžiště vozidla se může
změnit jak v podélném směru, tak i na
výšku.
Každá z těchto změn má vliv na brzdění,
pohyblivost, chování vozidla v zatáčkách a
tendenci k převrácení.
Funkce kontroly setrvačnosti nákladu
odhaduje skutečnou celkovou hmotnost
vozidla na základě analýzy jeho chování ve
fázích zrychlování a brzdění.
Tento systém přizpůsobuje činnost systémů
CDS a ASR v závislosti na rozložení
hmotnosti vozidla. V kritických situacích
si tak vozidlo bezpečněji zachová svoji
směrovou stabilitu.
Bezpečnost při jízdě

121
boxer_cs_Chap06_Accessoires_ed01-2015
TAž ENÍ PŘÍVĚSU , ...
Hodnoty hmotnosti taženého přívěsu jsou
uvedeny ve velkém technickém průkazu
vozidla a na štítku výrobce. Tyto hodnoty jsou rovněž uvedeny v
obchodní dokumentaci vozidla.
Naleznete zde informace o kapacitách
vozidla z hlediska tažení přívěsu, karavanu,
lodi, ...
Viz rubrika "Technické charakteristiky -
Identifikace vozidla". Více informací o hodnotách hmotnosti
nebrzděného přívěsu a největšího
doporučeného svislého zatížení čepu
tažného zařízení naleznete v rubrice
"Technické charakteristiky - Hmotnosti".
6
Zařízení pro přepravu
DOPLŇKY

163
boxer_cs_Chap08_Aide-Rapide_ed01-2015
ODTAžENÍ
Odtažení
vlastního vozidla
Snímatelné oko pro vlečení naleznete
ve schránce s nářadím pod sedadlem
spolujezdce vpředu.
Uvolněte záklopku plochým nástrojem.
Našroubujte oko pro vlečení až na doraz.
Zahákněte schválenou vlečnou tyč za
snímatelné oko.
Přesuňte řadicí páku do neutrální polohy.
Vlečení jiného vozidla
Pevné oko pro vlečení je umístěno vpravo
pod nárazníkem.
Zahákněte schválenou vlečnou tyč za pevné
oko.
Nedodržení této zásady může vést k
poškození některých brzdových orgánů
a k absenci účinku brzdového posilovače při
opětovném nastartování motoru.
Všeobecná doporučení
Dodržujte zákonná nařízení platná ve Vaší
zemi.
Ověřte, že hmotnost tažného vozidla je vyšší
než hmotnost vlečeného vozidla.
Za volantem vlečeného vozidla musí sedět
řidič, který je držitelem platného řidičského
průkazu.
Při vlečení vozidla, kdy jsou všechna čtyři
kola na zemi, vždy použijte schválenou
vlečnou tyč ; lana a popruhy jsou zakázány.
Tažné vozidlo se musí rozjíždět progresivně.
Při vlečení vozidla s vypnutým motorem
nefunguje posilovač brzd ani posilovač
řízení.
V následujících případech se vždy obraťte
na profesionální odtahovou službu:
-

vozidlo má poruchu na dálnici nebo na

rychlostní silnici,
-

vozidlo s pohonem všech 4
kol,
-

není možné zařadit neutrál, odblokovat

řízení, uvolnit parkovací brzdu,
-

vlečení pouze se dvěma koly na zemi,
-


chybí schválená vlečná tyč...
Odtažení vlastního vozidla nebo tažení jiného vozidla
R
8

164
boxer_cs_Chap08_Aide-Rapide_ed01-2015

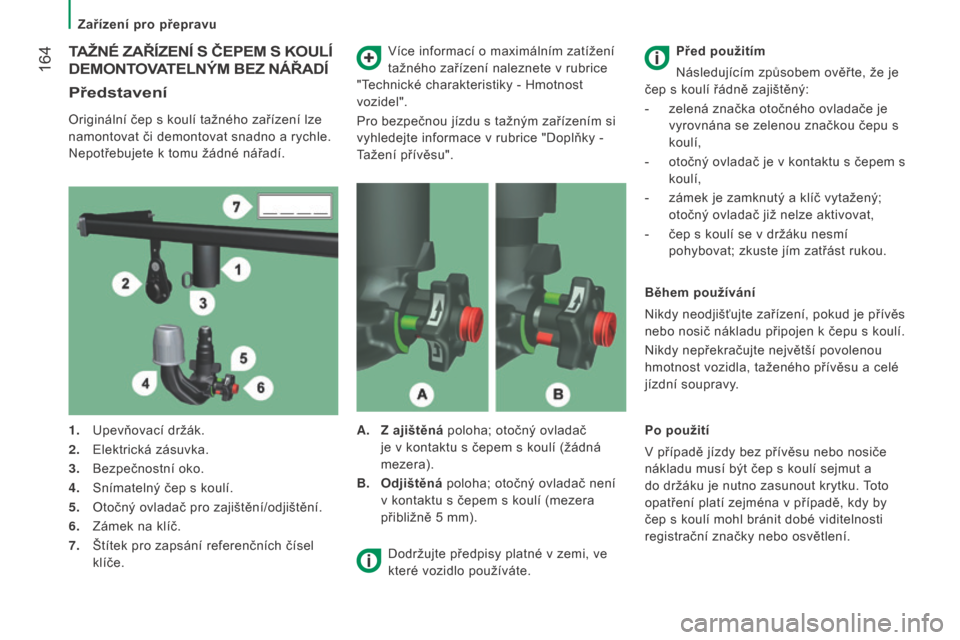

TAž N é ZAŘÍZENÍ S ČEPEM S KOULÍ
DEMONT

OVATELN ý M BEZ NÁŘADÍ
Představení
Originální čep s koulí tažného zařízení lze
namontovat či demontovat snadno a rychle.
Nepotřebujete k tomu žádné nářadí. Více informací o maximálním zatížení
tažného zařízení naleznete v rubrice
"Technické charakteristiky - Hmotnost
vozidel".
Pro bezpečnou jízdu s tažným zařízením si
vyhledejte informace v rubrice "Doplňky -
Tažení přívěsu".
1.

Upevňovací držák.
2.


Elektrická zásuvka.
3.


Bezpečnostní oko.
4.


Snímatelný čep s koulí.
5.


Otočný ovladač pro zajištění/odjištění.
6.


Zámek na klíč.
7.


Štítek pro zapsání referenčních čísel

klíče. A.

Z ajištěná

poloha; otočný ovladač
je v kontaktu s čepem s koulí (žádná
mezera).
B.

Odjištěná
poloha; otočný ovladač není
v kontaktu s čepem s koulí (mezera
přibližně 5
mm).Před použitím
Následujícím způsobem ověřte, že je
čep s koulí řádně zajištěný:
- zelená značka otočného ovladače je
vyrovnána se zelenou značkou čepu s
koulí,
-

otočný ovladač je v kontaktu s čepem s

koulí,
-

zámek je zamknutý a klíč vytažený;

otočný ovladač již nelze aktivovat,
-

čep s koulí se v držáku nesmí

pohybovat; zkuste jím zatřást rukou.
Během používání
Nikdy neodjišťujte zařízení, pokud je přívěs
nebo nosič nákladu připojen k čepu s koulí.
Nikdy nepřekračujte největší povolenou
hmotnost vozidla, taženého přívěsu a celé
jízdní soupravy.
Dodržujte předpisy platné v zemi, ve
které vozidlo používáte. Po použití
V případě jízdy bez přívěsu nebo nosiče
nákladu musí být čep s koulí sejmut a
do držáku je nutno zasunout krytku. Toto
opatření platí zejména v případě, kdy by
čep s koulí mohl bránit dobé viditelnosti
registrační značky nebo osvětlení.
Zařízení pro přepravu

179
boxer_cs_Chap09_Caracteristiques-Techniques_ed01-2015
HMOTNOST VOZIDLA A PŘÍVĚSU
Bližší informace naleznete v osvědčení o registraci vozidla a na štítku výrobce.
V každé zemi je nutno dodržovat největší povolenou hmotnost přívěsu, stanovenou místními předpisy. Pro zjištění informací o hmotnosti
přívěsu, který může Vaše vozidlo táhnout, a největší povolené hmotnosti jízdní soupravy se obraťte na servisní síť PEUGEOT.
V případě vozidla táhnoucího přívěs je nejvyšší povolená rychlost snížena (dodržujte předpisy platné ve Vaší zemi).
Vysoké vnější teploty mohou způsobit pokles výkonu vozidla z důvody ochrany motoru; když je vnější teplota vyšší než 37
°C, snižte
hmotnost taženého přívěsu.
V těchto tabulkách naleznete povolené hmotnosti vozidla (v kg), v závislosti na rozměrech a obchodním označení vozidla.
Přenesení zatížení
Pokud tažné vozidlo nedosáhne celkové největší povolené hmotnosti, je možno o tento rozdíl zvýšit zatížení taženého přívěsu.
V žádném případě však nepřekročte stanovenou maximální hmotnost přívěsu a jízdní soupravy.
Nepřekračujte tažné schopnosti vozidla. Minibus
Rozměry Obchodní označení
Největší povolená hmotnost vozidlaNebrzděný přívěsDoporučené největší svislé zatížení koule tažného zařízení
L3 H2 440 4 005X X
L4 H2 442 4
250X X
K ombi 5-6
míst
Rozměry Obchodní označení
Největší povolená hmotnost vozidlaNebrzděný přívěsDoporučené největší svislé zatížení koule tažného zařízení
L1 H1 330
3 000
750 100
333 3
300750 100
L2
H2 333
3
300750 100
435 3
500750 120
Kombi 7-8-9
míst
Rozměry Obchodní označení
Největší povolená hmotnost vozidlaNebrzděný přívěsDoporučené největší svislé zatížení koule tažného zařízení
L1 H1 330 3 150750 100
L2 H2 333 3
300750 100
Hmotnosti
9
TECHNICKÉ CHARAKTERISTIKY
