2015.5 OPEL ZAFIRA C stop start

V skratke11
1Elektricky ovládané okná ......32
2 Vonkajšie zrkadlá ..................29
3 Tempomat .......................... 181
Obmedzovač rýchlosti ......... 182
Adaptívny tempomat ...........184
Varovanie pred čelnou
zrážkou ............................... 191
4 Bočné vetracie otvory .........157
5 Ukazovatele smeru a
zmeny jazdného pruhu,
svetelný klaksón,
stretávacie svetlá a
diaľkové svetlá, asistent
diaľkových svetiel ...............146
Osvetlenie pre vystúpenie
z vozidla ............................. 149
Parkovacie svetlá ................147
Tlačidlá informačného
centra vodiča ....................... 119
6 Prístroje .............................. 107
7 Ovládacie prvky na volante ..99
8 Informačné centrum vodiča 1199Stierač čelného skla,
systém ostrekovačov
čelného okna, systém
ostrekovačov
svetlometov, zadný
stierač, systém
ostrekovačov zadného
okna .................................... 101
10 Centrálne zamykanie ............22
Výstražné svetlá ................. 145
Športový režim ...................179
Cestovný režim ..................179
Volič paliva .......................... 108
Kontrolka deaktivácie
airbagov ............................. 113
Kontrolka
bezpečnostného pásu
predného
spolucestujúceho ...............112
11 Informačný displej ..............123
12 Stredové vetracie otvory ....157
13 Stavový LED poplašného
systému proti odcudzeniu ....2714 Odkladacia schránka v
palubnej doske .....................68
15 Klimatizácia ......................... 151
16 Vstup AUX, vstup USB,
otvor na karty SD ..................10
Zásuvka .............................. 105
17 Voliaca páka, mechanická
prevodovka ........................ 174
Automatická prevodovka ...171
18 Systém ovládania pohonu . 178
Elektronické riadenie
stability ............................... 178
Upozornenie na opustenie jazdného pruhu ..................211
19 Elektrická parkovacia brzda 176
20 Systémy parkovacieho
asistenta .............................. 198
Tlačidlo Eco pre systém
stop-štart ............................. 163
21 Spínacia skrinka so
zámkom riadenia ................ 161
22 Klaksón .............................. 100
Airbag vodiča ....................... 58

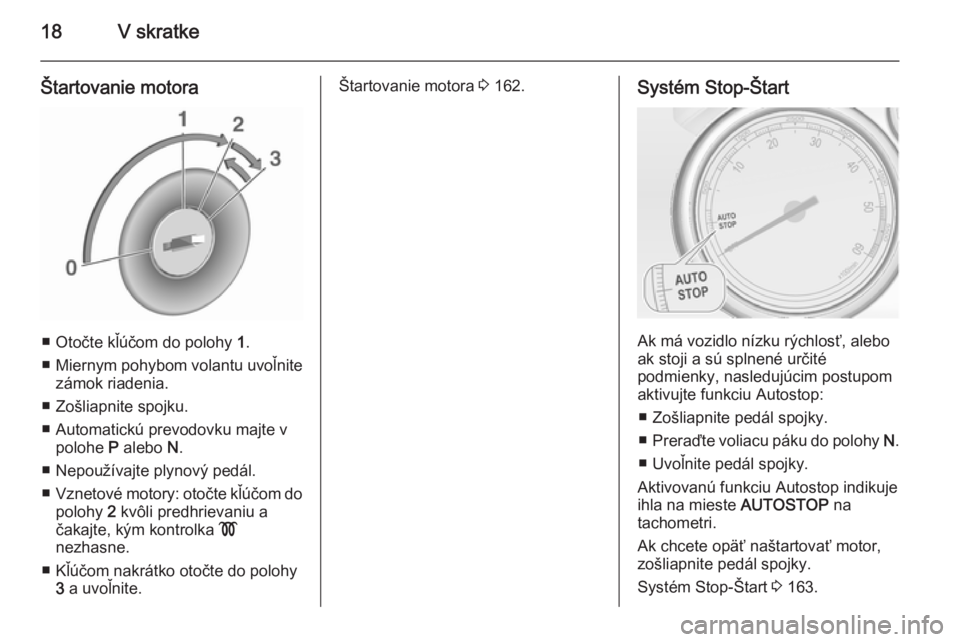

18V skratke
Štartovanie motora
■ Otočte kľúčom do polohy 1.
■ Miernym pohybom volantu uvoľnite
zámok riadenia.
■ Zošliapnite spojku.
■ Automatickú prevodovku majte v polohe P alebo N.
■ Nepoužívajte plynový pedál.
■ Vznetové motory: otočte kľúčom do
polohy 2 kvôli predhrievaniu a
čakajte, kým kontrolka !
nezhasne.
■ Kľúčom nakrátko otočte do polohy 3 a uvoľnite.
Štartovanie motora 3 162.Systém Stop-Štart
Ak má vozidlo nízku rýchlosť, alebo
ak stoji a sú splnené určité
podmienky, nasledujúcim postupom
aktivujte funkciu Autostop:
■ Zošliapnite pedál spojky.
■ Preraďte voliacu páku do polohy N.
■ Uvoľnite pedál spojky.
Aktivovanú funkciu Autostop indikuje
ihla na mieste AUTOSTOP na
tachometri.
Ak chcete opäť naštartovať motor,
zošliapnite pedál spojky.
Systém Stop-Štart 3 163.

44Sedadlá, zádržné prvky
Vyhrievanie funguje iba pri
naštartovanom motore a počas
zapnute funkcie Autostop.
Systém Stop-Štart 3 163.Zadné sedadlá
Sedadlá druhého radu9 Varovanie
Keď nastavujete alebo sklápate
sedadlá alebo operadlá v druhom
a v treťom rade sedadiel, držte
ruky a nohy mimo pohyblivej
oblasti.
Pod sedadlami nikdy neskladujte
žiadne predmety.
Sedadlá nikdy nenastavujte počas jazdy, pretože by sa mohli
nekontrolovateľne pohnúť.
Jazdite len so zaistenými
sedadlami a operadlami.
Sedáky
Poloha sedadla
Každé sedadlo v druhom rade
sedadiel sa dá jednotlivo pohybovať
dopredu alebo dozadu.
Potiahnite rukoväť, posuňte sedadlo,
uvoľnite rukoväť a nechajte sedadlo uchytiť sa.
Sedadlá môžete dať do stredných polôh.
Operadlá
Sklon operadla každého sedadla sa
dá samostatne nastaviť v troch
polohách.

100Prístroje a ovládacie prvkyVyhrievaný volant
Vyhrievanie sa aktivuje stlačením
tlačidla *. Aktivácia sa signalizuje
svetlom LED na tlačidle.
Najrýchlejšie za zohrejú oblasti
odporúčaného uchopenia na volante
a dosiahnu vyššiu teplotu ako ostatné oblasti.
Vyhrievanie funguje iba pri
naštartovanom motore a počas
zapnute funkcie Autostop.
Systém Stop-Štart 3 163.
Klaksón
Stlačte j.

106Prístroje a ovládacie prvky
Ďalšie 12 V napájacie zásuvky sa
nachádzajú v zadnej konzole
a na ľavej bočnej stene v
batožinovom priestore.
Neprekračujte maximálnu spotrebu
energie 120 wattov.
Ak je zapaľovanie vypnuté, zásuvky
sú neaktívne. Napájacie zásuvky sa
deaktivujú aj keď je napätie v
akumulátore nízke.
Pripojené elektrické príslušenstvo musí spĺňať požiadavky
elektromagnetickej kompatibility
uvedenej v DIN VDE 40 839.
Nepripojujte žiadne príslušenstvo,
ktoré dodáva elektrický prúd, napr.
nabíjačky alebo akumulátory.
Použitím nevhodnej prípojky môže
dôjsť k poškodeniu zásuvky.
Systém Stop-Štart 3 163.
Zapaľovač cigariet
Zapaľovač cigariet je v prednej
konzole. Sklopte kryt.
Zatlačte na zapaľovač cigariet. Po
rozžeravení telieska sa automaticky
vypne. Vytiahnite zapaľovač.
PopolníkyVýstraha
Je určený iba na popol, nie na
horľavý odpad.
Prenosný popolník môže byť
umiestnený do držiaka nápojov.

114Prístroje a ovládacie prvky
Ak bliká za chodu motora
Porucha, ktorá môže viesť k
poškodeniu katalyzátora. Uvoľnite
pedál akcelerácie, kým sa blikanie
nezastaví. Neodkladne vyhľadajte
pomoc v servise.
Čoskoro vykonajte servis
vozidla g svieti žlto.
Navyše sa zobrazí varovná správa
alebo kód upozornenia.
Vozidlo potrebuje servisovanie.
Vyhľadajte pomoc v servise.
Správy vozidla 3 125.
Brzdová a spojková
kvapalina R svieti červeno.
Hladina brzdovej a spojkovej
kvapaliny je príliš nízka 3 233.9 Varovanie
Zastavte. Nepokračujte v jazde.
Obráťte sa na servis.
Svieti po zapnutí zapaľovania, ak je
zatiahnutá parkovacia brzda 3 176.
Stlačte pedál - symbol svieti alebo bliká žlto.
Svieti
Pre uvoľnenie elektrickej parkovacej brzdy je nutné zošliapnuť brzdový pedál 3 176.
Pedál spojky je potrebné stlačiť, aby
sa motor naštartoval v režime
Autostop. Systém Stop-Štart 3 163.
Bliká
Pedál spojky je potrebné stlačiť, pre
normálne naštartovanie motora 3 17,
3 162.
V niektorých verziách je hlásenie
stlačenia pedála indikované v
informačnom centre vodiča (DIC)
3 125.
Elektrická parkovacia
brzda
m svieti či bliká červeno.
Svieti Elektrická parkovacia brzda
zatiahnutá 3 176.
Bliká Elektrická parkovacia brzda nie je
úplne zatiahnutá alebo uvoľnená.
Zapnite zapaľovanie, stlačte brzdový
pedál a skúste resetovať systém
uvoľnením a zatiahnutím elektrickej
parkovacej brzdy. Ak m naďalej bliká,
nejazdite ďalej, vyhľadajte pomoc v
servise.
Porucha elektrickej
parkovacej brzdy j symbol svieti alebo bliká žlto.
Svieti Elektrická parkovacia brzda pracuje
so zníženým výkonom 3 176.

Prístroje a ovládacie prvky115
BlikáElektrická parkovacia brzda je v
servisnom režime. Zastavte vozidlo a
resetujte elektrickú parkovaciu brzdu
zatiahnutím a povolením.9 Varovanie
Príčinu poruchy nechajte
neodkladne odstrániť v servise.
Antilock brake system
(ABS)
u svieti žlto.
Rozsvieti sa na niekoľko sekúnd po
zapnutí zapaľovania. Systém je
pripravený na prevádzku, keď
kontrolka zhasne.
Ak táto kontrolka po niekoľkých
sekundách nezhasne, alebo ak sa
rozsvieti počas jazdy, došlo k
poruche v systéme ABS. Brzdová
sústava vozidla je aj naďalej funkčná,
ale bez možnosti regulácie systémom ABS.
Systém ABS 3 175.
Radenie nahor
[ svieti nazeleno ako kontrolka
alebo sa zobrazí ako symbol v
informačnom centre vodiča na
kombinovanom displeji vyššej
úrovne, keď sa odporúča zaradiť
vyšší prevodový stupeň z dôvodu
úspory paliva.
Na niektorých verziách sa indikácia
rýchlostného stupňa zobrazí v
informačnom centre vodiča ako celá
stránka.
Jazdný asistent EcoFlex 3 130.
Posilňovač riadenia
c svieti žlto.
Svieti, ak je znížený účinok
posilňovača
Účinok posilňovača je znížený z
dôvodu prehriatia systému. Kontrolka zhasne, keď sa systém ochladí.
Systém Stop-Štart 3 163.Svieti, ak nie je posilňovač
aktívny
Porucha v systéme posilňovača.
Obráťte sa na servis.
Upozornenie na opustenie jazdného pruhu ) svieti zeleno alebo bliká žlto.
Svieti zeleno
Systém je zapnutý a pripravený na
použitie.
Bliká žlto
Systém zistil nechcenú zmenu
jazdného pruhu.
Ultrazvukový parkovací
asistent
r svieti žlto.
Porucha v systéme
alebo
Chyba z dôvodu znečistených
snímačov alebo snímačov pokrytých
ľadom alebo snehom

116Prístroje a ovládacie prvky
alebo
Rušenie z dôvodu vonkajších zdrojov ultrazvuku. Hneď, ako je zdroj rušenia
odstránený, systém bude pracovať
normálne.
Nechajte príčinu poruchy v systéme
odstrániť v servise.
Ultrazvukový parkovací asistent
3 198.
Elektronické riadenie
stability vypnuté
n svieti žlto.
Systém je deaktivovaný.
Systém elektronického
riadenia stability a
regulácie preklzu b symbol svieti alebo bliká žlto.
Svieti
Porucha v systéme. Môžete
pokračovať v jazde. Jazdná stabilita
môže však byť zhoršená v závislosti
na stave povrchu vozovky.Príčinu poruchy nechajte odstrániť v
servise.
Bliká Systém aktívne pracuje. Môže byť
znížený výstupný výkon motora a
vozidlo môže byť v malej miere
automaticky brzdené.
Elektronický stabilizačný systém 3 178, Systém riadenia trakcie
3 178.
Systém ovládania pohonu
vypnutý k svieti žlto.
Systém je deaktivovaný.
Žeravenie
! svieti žlto.
Žeravenie je aktivované. Aktivuje sa
iba pri nízkych vonkajších teplotách.
Odlučovač pevných častíc
pre vznetové motory
% symbol svieti alebo bliká žlto.Odlučovač pevných častíc vyžaduje
čistenie.
Pokračujte v jazde, pokým %
nezhasne. Ak to je možné, nedovoľte,
aby otáčky motora klesli pod
2000 ot/min.
Svieti
Filter odlučovača pevných častíc je
plný. Čo najskôr začnite proces
čistenia.
Bliká Dosiahla sa maximálna úroveň
plnosti filtra. Ihneď začnite proces
čistenia, aby ste predišli poškodeniu
motora.
Odlučovač pevných častíc 3 166,
Systém Stop-Štart 3 163.
AdBlue
Y bliká žlto.
Hladina roztoku AdBlue je nízka. Čo
najskôr doplňte roztok AdBlue, aby
nedošlo k zablokovaniu
naštartovania motora.
AdBlue 3 167.
