2015.5 OPEL ZAFIRA C instrument panel

158ApgaismojumsLasāmlampiņas
Vada, nospiežot s un t priekšējā un
aizmugurējā iekāpšanas
apgaismojuma blokā.
Apgaismojums
saulessargos Iedegas, kad tiek atvērts vāciņš.
Apgaismojuma
funkcijas
Viduskonsoles
apgaismojums
Salona apgaismojuma lampā
iebūvēts lukturītis iedegas, kad tiek
ieslēgti priekšējie lukturi.
Iekāpšanas apgaismojums Atslēdzot automašīnu ar tālvadības
pulti, uz īsu brīdi iedegas priekšējie
lukturi, aizmugurējie lukturi, numura
zīmes apgaismojums, instrumentu
paneļa apgaismojums, salona
apgaismojums un gaismas joslas
durvīs un konsolē FlexConsole. Šī
funkcija darbojas tikai tumsā un
atvieglo noteikt vietu, kur novietota
automašīna.
Apgaismojums nodziest uzreiz pēc
tam, kad aizdedzes atslēga tiek
pagriezta stāvoklī 1 3 171.Šo funkciju var aktivizēt vai
deaktivizēt informācijas displeja
izvēlnē Settings (Iestatījumi).
Automašīnas personalizācija 3 139.
Iestatījumus var saglabāt
aktivizēšanai ar izmantoto atslēgu
3 26.
Atverot vadītāja durvis, papildus
ieslēgsies šādi apgaismojuma
elementi:
■ visi slēdži
■ vadītāja informācijas centrs
■ apgaismojums durvju apšuvuma kabatās
Izkāpšanas apgaismojums
Turpmāk minētie apgaismojuma
elementi ieslēdzas pēc atslēgas
izņemšanas no aizdedzes slēdža:
■ iekšējais apgaismojums
■ instrumentu paneļa apgaismojums (tikai diennakts tumšajās stundās)
■ gaismas joslas durvīs un FlexConsole konsolē
■ numura zīmes apgaismojums (peļķu lukturi)

Braukšana un ekspluatācija193
Ieslēgšana
Nospiediet m; kontrolindikators m
kontrolmērinstrumentu panelī iedegas baltā krāsā.
Aktivizēšana
Palieliniet braukšanas ātrumu, līdz sasniegsiet tādu ātrumu, kādu
vēlaties uzturēt, un pagrieziet
regulēšanas ripu SET/- virzienā;
sasniegtais ātrums tiek saglabāts un
uzturēts. Kontrolindikators m
kontrolmērinstrumentu panelī
iedegas zaļā krāsā. Gāzes pedāli var
atlaist.
Braukšanas ātrumu var palielināt,
nospiežot gāzes pedāli. Pēc gāzes
pedāļa atlaišanas automašīna turpina braukt ar iepriekš saglabāto ātrumu.
Pārnesumu pārslēgšanas laikā kruīza kontrole paliek aktīva.
Ātruma palielināšana Kad kruīza kontrole ir aktivizēta,
pagrieziet regulēšanas ripu RES/+
virzienā un pieturiet to vai īsipagrieziet to RES/+ virzienā
vairākkārt: ātrums palielinās
vienmērīgi vai pakāpeniski.
Ātrumu var palielināt arī ar gāzes
pēdāli un saglabāt, pagriežot ripu SET/- virzienā.
Ātruma samazināšana
Kad kruīza kontrole ir aktivizēta,
pagrieziet regulēšanas ripu SET/-
virzienā un pieturiet to vai īsi
pagrieziet to SET/- virzienā
vairākkārt: ātrums samazinās
vienmērīgi vai pakāpeniski.
Deaktivizēšana
Nospiediet y; kontrolindikators m
kontrolmērinstrumentu panelī
iedegas baltā krāsā. Kruīza kontrole ir
deaktivizēta. Pēdējais saglabātais
ātrums tiek saglabāts atmiņā vēlākai
ātruma atjaunošanai.
Kruīza kontrole tiek deaktivizēta
automātiski, ja:
■ automašīnas ātrums ir mazāks par aptuveni 30 km/h;
■ automašīnas ātrums ir lielāks par aptuveni 200 km/h;■ tiek nospiests bremžu pedālis;
■ sajūga pedālis tiek nospiests uz dažām sekundēm;
■ selektora svira atrodas stāvoklī N;
■ dzinēja apgriezieni ir ļoti zemā diapazonā;
■ darbojas vilces kontroles sistēma vai elektroniskā stabilitātes
kontroles sistēma.
Braukšanas atsākšana ar
saglabāto ātrumu
Kad braukšanas ātrums ir lielāks par
aptuveni 30 km/h, pagrieziet
regulēšanas ripu RES/+ virzienā. Tiks
uzņemts un uzturēts saglabātais
ātrums.
Izslēgšana Nospiediet m; kontrolindikators m
kontrolmērinstrumentu panelī
nodziest. Saglabātais ātrums tiek
izdzēsts.
Nospiežot L, lai aktivizētu ātruma
ierobežotāju, vai izslēdzot aizdedzi,
tiek arī izslēgta kruīza kontrole un
dzēsts saglabātais ātrums.

204Braukšana un ekspluatācija
Nospiediet E; vadītāja informācijas
centrā tiek parādīts pašreizējais
iestatījums. Vēlreiz nospiediet E, lai
mainītu brīdinājumu jutību. Šis
iestatījums tiek norādīts arī vadītāja
informācijas centra augšējā rindā.Ievērojiet, ka brīdinājumu
aktivizēšanas laika jutības iestatījums
attiecas arī uz adaptīvās kruīza
kontroles sekošanas attāluma
iestatījumu. Tādēļ brīdinājumu
aktivizēšanas laika jutības maiņa
ietekmē adaptīvās kruīza kontroles
sekošanas attāluma iestatījumu.
Vadītāja brīdināšana
Ja sistēma ir noteikusi, ka
braukšanas ceļā atrodas automašīna,
kontrolmērinstrumentu panelī
iedegas zaļš priekšā braucošas
automašīnas kontrolindikators A. Ja
distance līdz priekšā braucošajai
automašīnai kļūst pārāk maza vai ja
distance samazinās pārāk strauji un ir
gaidāma sadursme, vadītāja
informācijas centrā tiek parādīts
sadursmes brīdinājuma simbols.
Vienlaikus atskan brīdinājuma
signāls.

Braukšana un ekspluatācija205
Nospiediet bremžu pedāli, ja
attiecīgajā situācijā tas ir
nepieciešams.
Iestatījumi Iestatījumus var mainīt automašīnaspersonalizācijas izvēlnes
apakšizvēlnē Auto collision
preparation (Automātiskā sadursmes
sagatavošanās sistēma) , 3 139.
Turpgaitas sadursmes
brīdinājuma sistēma ar
priekšējo kameru
Turpgaitas sadursmes brīdinājuma sistēma izmanto vējstiklā uzstādīto
kameras sensoru, lai noteiktu tieši
priekšā braucošo automašīnu, kas
atrodas jūsu ceļā un ne vairāk kā
60 metru attālumā.
Aktivizēšana
Turpgaitas sadursmes brīdinājuma
sistēma automātiski darbojas ātrumā, kas pārsniedz 40 km/h, ja tā nav
deaktivizēta ar V; skatiet tālāk.Brīdinājumu jutības atlasīšana
Brīdinājumu jutību var iestatīt šādās
pozīcijās: tuvu, vidēji vai tālu.
Nospiediet V; vadītāja informācijas
centrā tiek parādīts pašreizējais
iestatījums. Vēlreiz nospiediet V, lai
mainītu brīdinājumu jutību.
Vadītāja brīdināšana
Ja sistēma ir noteikusi, ka
braukšanas ceļā atrodas automašīna,
kontrolmērinstrumentu panelī
iedegas zaļš priekšā braucošas
automašīnas kontrolindikators A.

224Braukšana un ekspluatācijaVadītājam paredzētās
palīgsistēmas neatbrīvo vadītāju
no pilnas atbildības par
automašīnas vadīšanu.
Brīdinājums par
izbraukšanu no kustības
joslas
Kustības joslas pamešanas
brīdinājuma sistēma ar priekšpusē
uzstādītas kameras palīdzību atpazīst
braukšanas joslu marķējuma līnijas,
starp kurām automašīna brauc.
Sistēma nosaka, kad automašīna
izbrauc no kustības joslas, un netīšas kustības joslas pamešanas gadījumā
brīdina vadītāju ar vizuālu un
akustisku signālu palīdzību.
Kritēriji, pēc kuriem sistēma nosaka,
ka izbraukšana no kustības joslas ir
netīša, ir šādi:
■ Nav ieslēgti pagrieziena rādītāji.
■ Nav nospiests bremžu pedālis.
■ Nav konstatēta aktīva gāzes pedāļa
kustība vai ātruma palielināšana.
■ Nav konstatēta aktīva stūres kustība.
Ja vadītājs ir aktīvs, brīdinājums
neseko.
Aktivizēšana
Kustības joslas pamešanas
brīdinājuma sistēmu aktivizē,
nospiežot ). Uz to, ka sistēma ir
ieslēgta, norāda taustiņā iedegta
gaismas diode (LED). Sistēma ir
gatava darbam, kad
kontrolindikators )
kontrolmērinstrumentu panelī
iedegas zaļā krāsā.
Sistēma darbojas tika tad, ja
automašīnas ātrums ir lielāks par
56 km/h un ja braukšanas joslas ir
marķētas ar atdalošajām līnijām.
Ja sistēma konstatē netīšu
izbraukšanu no kustības joslas,
kontrolindikatora ) krāsa nomainās
uz dzeltenu un tas sāk mirgot.
Vienlaikus sāk skanēt brīdinājuma
signāls.

Automašīnas kopšana259
Bagāžas nodalījuma
apgaismojums Uzticiet spuldžu nomaiņu
autoservisam.
Instrumentu paneļa
apgaismojums
Uzticiet spuldžu nomaiņu
autoservisam.Elektrosistēma
Drošinātāji
Datiem uz jaunā drošinātāja jāatbilst
datiem, kas norādīti uz bojātā
drošinātāja.
Automašīnā atrodas trīs drošinātāju
bloki:
■ motora nodalījuma priekšpusē, kreisajā malā;
■ automašīnām ar stūri kreisajā pusē
salonā aiz uzglabāšanas
nodalījuma vai automašīnām ar
stūri labajā pusē aiz cimdu
nodalījuma;
■ aiz vāka bagāžas nodalījuma kreisajā pusē.
Pirms drošinātāja nomainīšanas
izslēdziet atbilstīgo slēdzi un
aizdedzi.
Automašīnā ir dažādu veidu
drošinātāji.

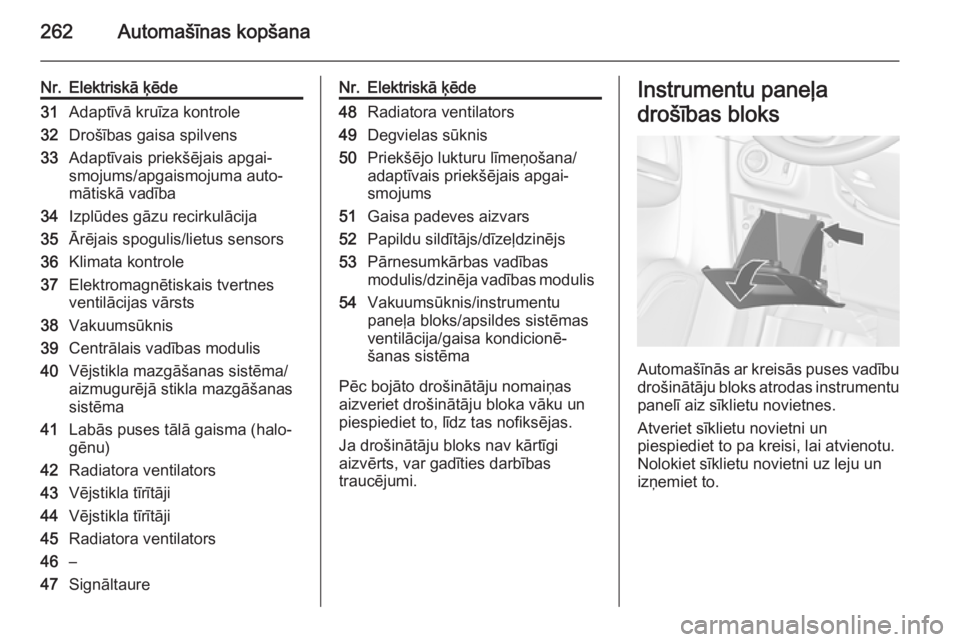

262Automašīnas kopšana
Nr.Elektriskā ķēde31Adaptīvā kruīza kontrole32Drošības gaisa spilvens33Adaptīvais priekšējais apgai‐
smojums/apgaismojuma auto‐
mātiskā vadība34Izplūdes gāzu recirkulācija35Ārējais spogulis/lietus sensors36Klimata kontrole37Elektromagnētiskais tvertnes
ventilācijas vārsts38Vakuumsūknis39Centrālais vadības modulis40Vējstikla mazgāšanas sistēma/
aizmugurējā stikla mazgāšanas
sistēma41Labās puses tālā gaisma (halo‐
gēnu)42Radiatora ventilators43Vējstikla tīrītāji44Vējstikla tīrītāji45Radiatora ventilators46–47SignāltaureNr.Elektriskā ķēde48Radiatora ventilators49Degvielas sūknis50Priekšējo lukturu līmeņošana/
adaptīvais priekšējais apgai‐
smojums51Gaisa padeves aizvars52Papildu sildītājs/dīzeļdzinējs53Pārnesumkārbas vadības
modulis/dzinēja vadības modulis54Vakuumsūknis/instrumentu
paneļa bloks/apsildes sistēmas
ventilācija/gaisa kondicionē‐
šanas sistēma
Pēc bojāto drošinātāju nomaiņas
aizveriet drošinātāju bloka vāku un
piespiediet to, līdz tas nofiksējas.
Ja drošinātāju bloks nav kārtīgi
aizvērts, var gadīties darbības
traucējumi.
Instrumentu paneļa
drošības bloks
Automašīnās ar kreisās puses vadību
drošinātāju bloks atrodas instrumentu
panelī aiz sīklietu novietnes.
Atveriet sīklietu novietni un
piespiediet to pa kreisi, lai atvienotu.
Nolokiet sīklietu novietni uz leju un
izņemiet to.

264Automašīnas kopšana
Nr.Elektriskā ķēde21Instrumentu paneļa bloks/
pretaizdzīšanas signalizācijas
sistēma22Aizdedzes sensors23Virsbūves elektronisko sistēmu
vadības modulis24Virsbūves elektronisko sistēmu
vadības modulis25–26–
Bagāžas nodalījuma
drošinātāju bloks
Drošinātāju bloks atrodas aiz vāka bagāžas nodalījuma kreisajā pusē.
Noņemiet vāku.
Ja ir pieejams riepu remonta
komplekts, izņemiet visu tā kārbu.
Ar drošinātājiem saistītās ierīces
