2015.5 OPEL MERIVA Посібник з експлуатації (in Ukrainian)

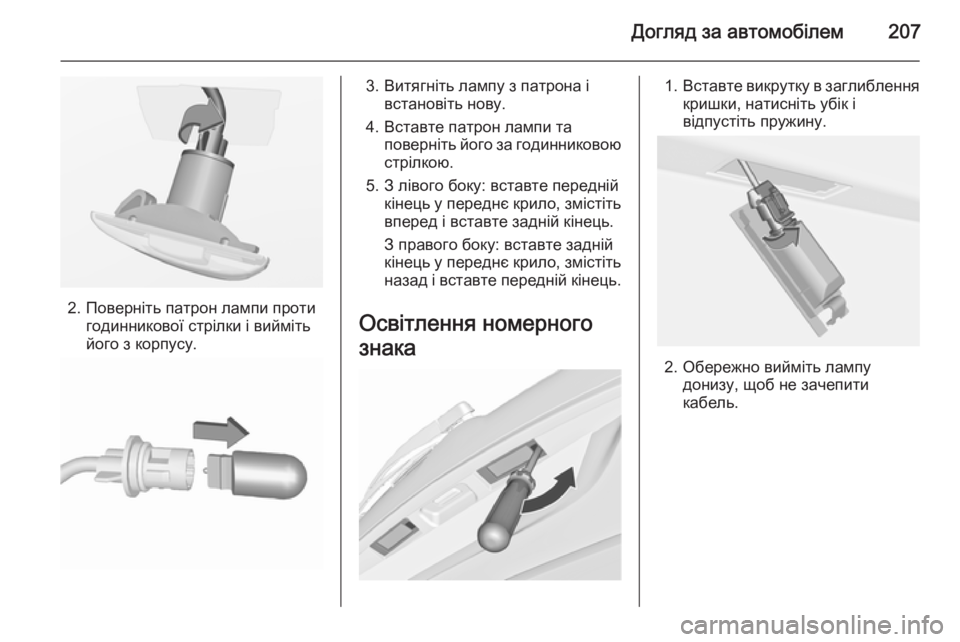

Догляд за автомобілем207
2. Поверніть патрон лампи протигодинникової стрілки і вийміть
його з корпусу.
3. Витягніть лампу з патрона і встановіть нову.
4. Вставте патрон лампи та поверніть його за годинниковоюстрілкою.
5. З лівого боку: вставте передній кінець у переднє крило, змістіть
вперед і вставте задній кінець.
З правого боку: вставте задній
кінець у переднє крило, змістіть назад і вставте передній кінець.
Освітлення номерного
знака1. Вставте викрутку в заглиблення
кришки, натисніть убік і
відпустіть пружину.
2. Обережно вийміть лампу донизу, щоб не зачепити
кабель.

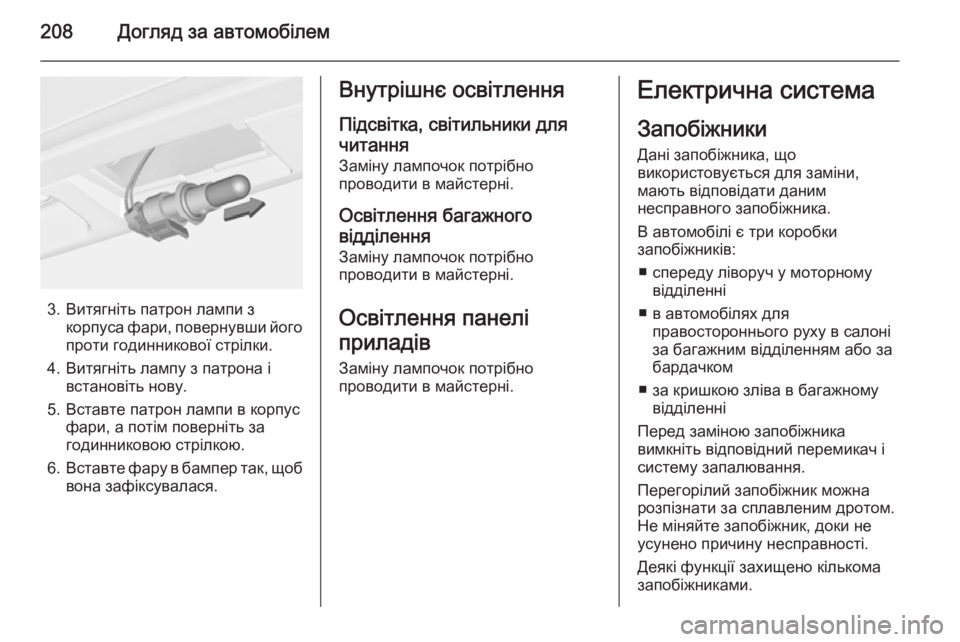

208Догляд за автомобілем
3. Витягніть патрон лампи зкорпуса фари, повернувши його
проти годинникової стрілки.
4. Витягніть лампу з патрона і встановіть нову.
5. Вставте патрон лампи в корпус фари, а потім поверніть за
годинниковою стрілкою.
6. Вставте фару в бампер так, щоб
вона зафіксувалася.
Внутрішнє освітлення
Підсвітка, світильники для читання Заміну лампочок потрібно
проводити в майстерні.
Освітлення багажного відділення
Заміну лампочок потрібно
проводити в майстерні.
Освітлення панеліприладів
Заміну лампочок потрібно
проводити в майстерні.Електрична система
Запобіжники Дані запобіжника, що
використовується для заміни,
мають відповідати даним
несправного запобіжника.
В автомобілі є три коробки
запобіжників:
■ спереду ліворуч у моторному відділенні
■ в автомобілях для правостороннього руху в салоні
за багажним відділенням або за
бардачком
■ за кришкою зліва в багажному відділенні
Перед заміною запобіжника
вимкніть відповідний перемикач і
систему запалювання.
Перегорілий запобіжник можна
розпізнати за сплавленим дротом.
Не міняйте запобіжник, доки не
усунено причину несправності.
Деякі функції захищено кількома
запобіжниками.

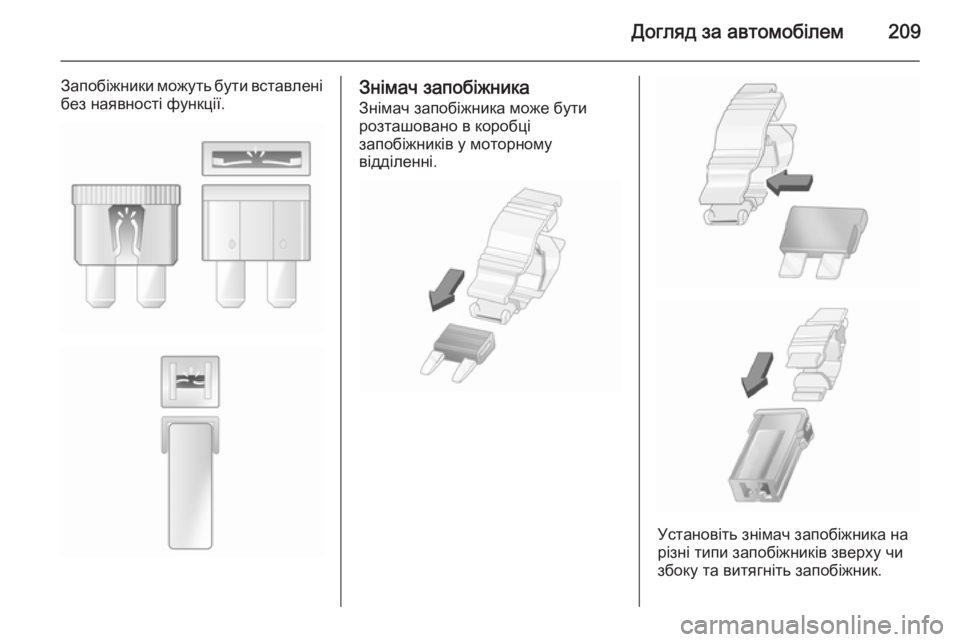

Догляд за автомобілем209
Запобіжники можуть бути вставлені
без наявності функції.Знімач запобіжника
Знімач запобіжника може бути
розташовано в коробці
запобіжників у моторному
відділенні.
Установіть знімач запобіжника на
різні типи запобіжників зверху чи
збоку та витягніть запобіжник.

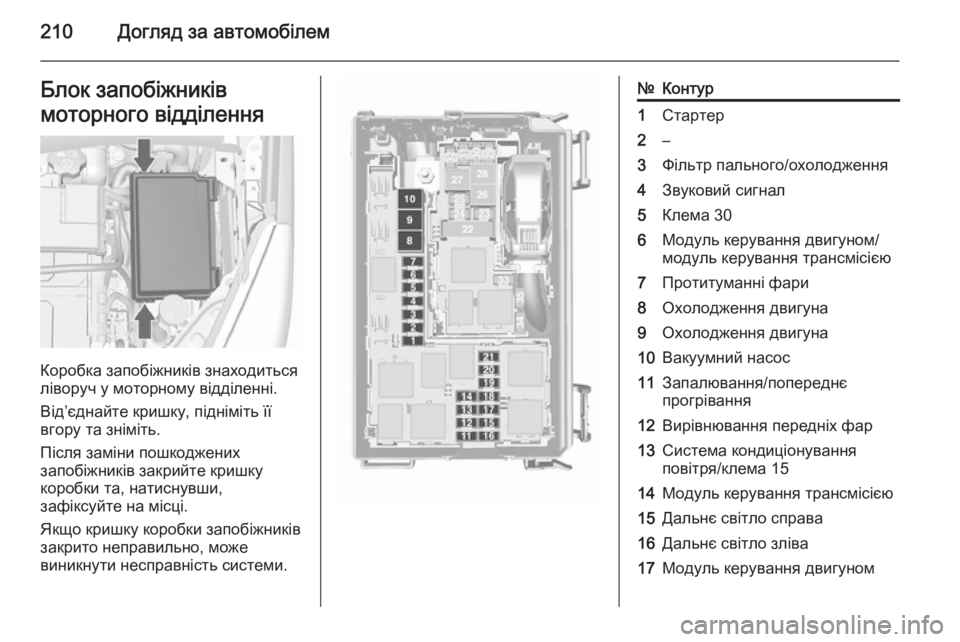

210Догляд за автомобілемБлок запобіжників
моторного відділення
Коробка запобіжників знаходиться
ліворуч у моторному відділенні.
Від’єднайте кришку, підніміть її вгору та зніміть.
Після заміни пошкоджених
запобіжників закрийте кришку
коробки та, натиснувши,
зафіксуйте на місці.
Якщо кришку коробки запобіжників
закрито неправильно, може
виникнути несправність системи.
№Контур1Стартер2–3Фільтр пального/охолодження4Звуковий сигнал5Клема 306Модуль керування двигуном/
модуль керування трансмісією7Протитуманні фари8Охолодження двигуна9Охолодження двигуна10Вакуумний насос11Запалювання/попереднє
прогрівання12Вирівнювання передніх фар13Система кондиціонування
повітря/клема 1514Модуль керування трансмісією15Дальнє світло справа16Дальнє світло зліва17Модуль керування двигуном

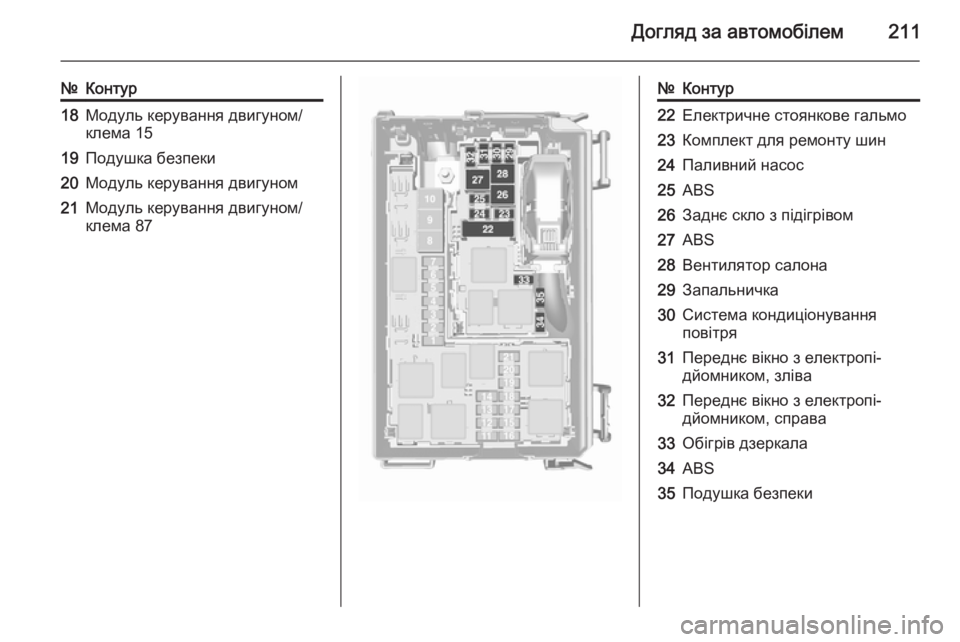

Догляд за автомобілем211
№Контур18Модуль керування двигуном/
клема 1519Подушка безпеки20Модуль керування двигуном21Модуль керування двигуном/
клема 87№Контур22Електричне стоянкове гальмо23Комплект для ремонту шин24Паливний насос25ABS26Заднє скло з підігрівом27ABS28Вентилятор салона29Запальничка30Система кондиціонування
повітря31Переднє вікно з електропі‐
дйомником, зліва32Переднє вікно з електропі‐
дйомником, справа33Обігрів дзеркала34ABS35Подушка безпеки

212Догляд за автомобілемБлок запобіжників панелі
приладів
В автомобілях із лівостороннім
керуванням коробка запобіжників
знаходиться за відділенням для
зберігання в панелі приладів.
Відкрийте відділення, стисніть
стопорні язички, нахиліть
відділення донизу та вийміть його.
В автомобілях для
правостороннього руху коробка
запобіжників розташована за
кришкою в бардачку. Відкрийте
бардачок, підніміть кришку та
зніміть її.
№Контур1Радіо2Дисплей/інструмент/телефон3Радіо4Замок запалювання/імобі‐
лайзер5Очисник лобового/очисник
заднього скла6Центральний замок/двері
багажного відділення7Центральний замок8Дисплей/інструмент/телефон9Кермо з підігрівом

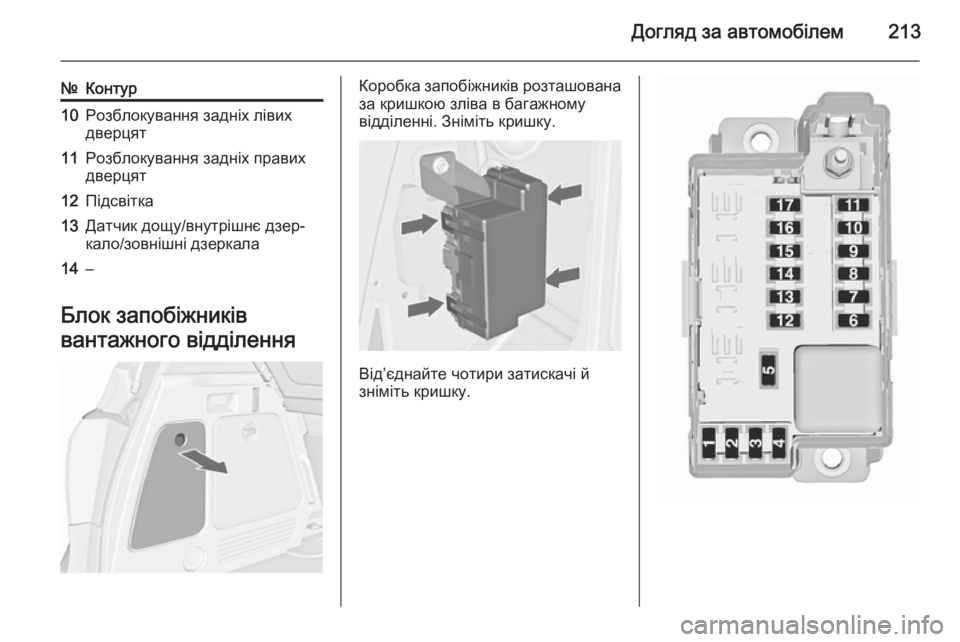

Догляд за автомобілем213
№Контур10Розблокування задніх лівих
дверцят11Розблокування задніх правих
дверцят12Підсвітка13Датчик дощу/внутрішнє дзер‐
кало/зовнішні дзеркала14–
Блок запобіжників
вантажного відділення
Коробка запобіжників розташована
за кришкою зліва в багажному
відділенні. Зніміть кришку.
Від’єднайте чотири затискачі й
зніміть кришку.

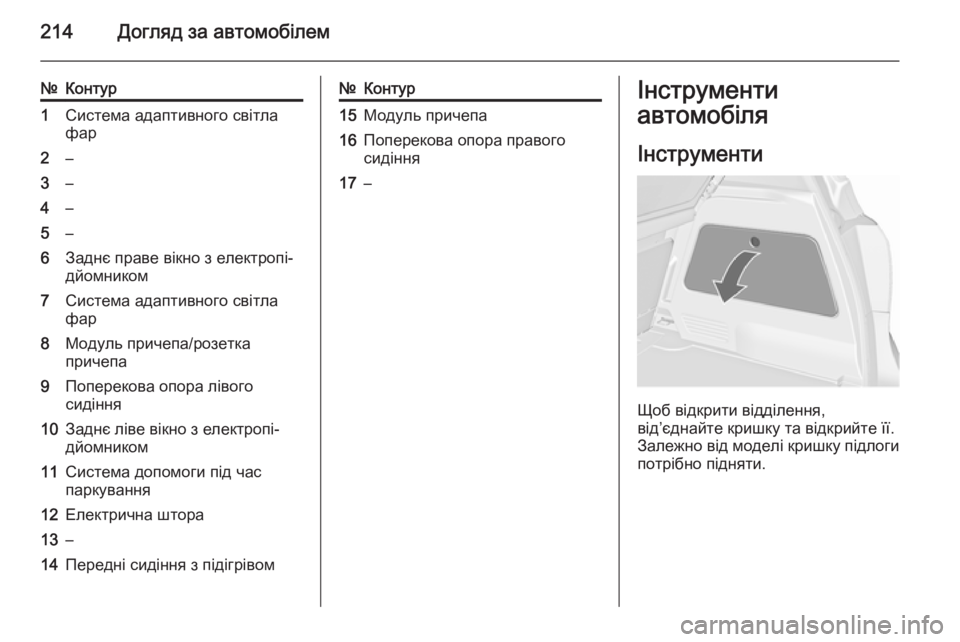

214Догляд за автомобілем
№Контур1Система адаптивного світла
фар2–3–4–5–6Заднє праве вікно з електропі‐
дйомником7Система адаптивного світла
фар8Модуль причепа/розетка
причепа9Поперекова опора лівого
сидіння10Заднє ліве вікно з електропі‐
дйомником11Система допомоги під час
паркування12Електрична штора13–14Передні сидіння з підігрівом№Контур15Модуль причепа16Поперекова опора правого
сидіння17–Інструменти
автомобіля
Інструменти
Щоб відкрити відділення,
від’єднайте кришку та відкрийте її.
Залежно від моделі кришку підлоги потрібно підняти.
