2015.5 OPEL CORSA ESP

208Soins du véhicule
3. Retirer la douille du boîtier dephare en tournant dans le sens
anti-horaire.
4. Tirer sur l'ampoule pour la sortir de la douille et la remplacer.
5. Insérer la douille de l'ampoule dans le boîtier de phare et tourner
dans le sens horaire.
6. Insérer le phare dans le pare- chocs et le laisser s'engager.
Éclairage intérieur
Éclairage de courtoisie, spots de lecture
Faire remplacer les ampoules par un
atelier.
Éclairage du coffre
Faire remplacer les ampoules par un
atelier.
PlafonnierFaire remplacer les ampoules par un
atelier.
Éclairage du tableau de
bord Faire remplacer les ampoules par un
atelier.Circuit électrique
Fusibles
Les inscriptions sur le fusible neuf
doivent correspondre aux inscriptions sur le fusible défectueux.
Le véhicule est équipé de deux boîtes
à fusibles :
■ à l'avant gauche du compartiment moteur ;
■ dans les véhicules avec direction à
gauche, derrière le commutateur
d'éclairage ou, dans les véhicules
avec direction à droite, derrière la
boîte à gants.
Avant de remplacer un fusible, mettre
le commutateur correspondant en po‐ sition Off et couper le contact.

Soins du véhicule215
Toutes les tailles de pneus sont per‐
mises comme pneus d'hiver 3 254.
La taille de pneu 185/60 R 15 est uni‐
quement admissible comme pneu
d'hiver.
Disposer l'autocollant de vitesse dans
le champ de vision du conducteur se‐
lon la réglementation du pays.
Désignations des pneus
Par exemple 195/55 R 16 95 H195=largeur des pneus, mm55=rapport de la section (hauteur
du pneu sur largeur du pneu),
en %R=type de carcasse : RadialeRF=type : RunFlat16=diamètre des jantes, en pou‐
ces95=indice de capacité de charge
par exemple : 95 correspond à
690 kgH=indicatif de vitesse
Indicatif de vitesse :
Q=jusqu'à 160 km/hS=jusqu'à 180 km/hT=jusqu'à 190 km/hH=jusqu'à 210 km/hV=jusqu'à 240 km/hW=jusqu'à 270 km/h
Pneus à sens de roulement
imposé
Les pneus directionnels doivent être
montés de telle sorte qu'ils tournent
dans le bon sens de rotation. Le sens de rotation correct est reconnaissableau symbole (p.ex. une flèche) placé
sur le flanc du pneu.
Pression des pneus Vérifier la pression des pneus (à froid)
au moins tous les 14 jours et avant
chaque long voyage. Ne pas oublier
la roue de secours.
Cela vaut également pour les véhicu‐ les avec système de surveillance de
la pression des pneus.
Dévisser le capuchon de la valve.
Pression des pneus 3 254.
L'étiquette d'informations de pression
des pneus sur le cadre de porte de
droite indique l'équipement pneuma‐
tique d'origine du véhicule et les pres‐
sions de gonflage correspondantes.
Les données de pression de gonflage se rapportent aux pneus froids. Elless'appliquent tant aux pneus d'été
qu'aux pneus d'hiver.
La pression de gonflage ECO sert à
atteindre la plus faible consommation
de carburant possible.

216Soins du véhicule
Le surgonflage ou le sous-gonflage
des pneus par rapport aux pressions
prescrites influence défavorablement
la sécurité, la tenue de route, le con‐
fort routier et la consommation et aug‐
mente l'usure des pneus.
La pression des pneus change selon
les différentes options.
Pour obtenir une valeur de pression
des pneus correcte, appliquer la pro‐
cédure ci-après :
■ Identifier l'appellation du moteur. Caractéristiques du moteur 3 247.
■ Identifier les pneus correspon‐ dants.
Les tableaux de pression des pneus
indiquent toutes les combinaisons de pneus possibles 3 254.
Pour les pneus homologués pour
votre véhicule, consulter le certificat
de conformité CEE fourni avec votre
véhicule et les autres documents
d'enregistrement nationaux.
Le conducteur est responsable du bon réglage de la pression des
pneus.9 Attention
Un gonflage insuffisant peut pro‐
voquer un échauffement considé‐
rable du pneu ainsi que des dom‐
mages internes entraînant le dé‐
collement de la bande de roule‐
ment et même l'éclatement du
pneu à grande vitesse.
Si la pression de gonflage doit être
réduite ou augmentée, couper le con‐
tact. Après avoir réglé la pression des pneus enclencher l'allumage et sélec‐
tionner le réglage pertinent sur la
page Charge des pneus du centre
d'informations du conducteur 3 99.
Système de surveillance
de la pression des pneus Le système de surveillance de la
pression des pneus (TPMS) surveille la pression des quatre pneus une fois
par minute quand la vitesse du
véhicule dépasse une certaine limite.
Avertissement
Le système de surveillance de la
pression des pneus se contente
d'avertir au sujet de l'état de basse
pression des pneus et ne rem‐
place pas l'entretien régulier des
pneus par le conducteur.
Toutes les roues doivent être équi‐
pées de capteur de pression et les
pneus doivent être gonflés à la pres‐
sion prescrite.
Remarque
Dans les pays où le système de sur‐
veillance de la pression des pneus
constitue une obligation légale, l'uti‐
lisation de roues sans capteurs de
pression invalide l'homologation du
type de véhicule.
Les pressions de gonflage actuelles
des pneus peuvent être affichées
dans le Menu véhicule du centre d'in‐
formations du conducteur.
Le menu peut être sélectionné à l'aide d'une pression sur les boutons de la
manette des clignotants.

Soins du véhicule219
Sélectionner■ Léger pour une pression de confort
jusqu'à trois personnes.
■ Eco pour une pression Eco jusqu'à
trois personnes.
■ Max pour une pleine charge
Processus d'appariement de
capteur TPMS
Chaque capteur TPMS comporte un
code d'identification unique. Le code
d'identification doit être apparié à une nouvelle position de pneu/roue après
une permutation des roues ou un
échange du jeu de pneu complet et si
un ou plusieurs capteurs TPMS ont
été remplacés. Le processus d'appa‐
riement de capteur TPMS doit égale‐
ment être effectué après avoir rem‐
placé une roue de secours par une
roue de route contenant le capteur
TPMS.
Le témoin de dysfonctionnement w et
le message ou le code d'avertisse‐
ment doivent disparaître lors du cycle d'allumage suivant. Les capteurs sontappariés aux positions de pneu/roue
au moyen d'un outil de réapprentis‐
sage de TPMS, dans l'ordre suivant :
roue avant gauche, roue avant droite,
roue arrière droite, roue arrière gau‐
che. Le clignotant de la position active actuelle s'allume jusqu'à ce que le
capteur soit apparié.
Consulter l'atelier pour un service ou
pour acheter un outil de réapprentis‐
sage. Il faut 2 minutes pour apparier
la première position de pneu/roue et
5 minutes en tout pour apparier les
quatre positions de pneu/roue. Si cela
dure plus longtemps, le processus de
correspondance s'arrête et doit être
redémarré.Processus d'appariement de capteur
TPMS :
1. Serrer le frein de stationnement.
2. Mettez le contact.
3. Sur les véhicules dotés d'une boîte de vitesses automatique :
régler le levier sélecteur sur P.
Sur les véhicules avec boîte ma‐
nuelle automatisée : Appuyer sur
la pédale de frein et la maintenir
enfoncée. Déplacer et maintenir
le levier sélecteur pendant
5 secondes en positon N jusqu'à
ce que P soit affiché sur le CIC.
P indique que le processus d'ap‐
pariement des capteurs du TPMS peut être démarré.
Sur les véhicules avec boîte ma‐
nuelle : sélectionner Neutre.
4. Utiliser le bouton MENU du levier
des clignotants pour sélectionner
Menu véhicule sur le centre d'in‐
formations du conducteur.
5. Tourner la molette du dispositif de
réglage pour faire défiler le menu de pression des pneus.

Soins du véhicule221Profondeur de sculptures
Contrôler régulièrement la profon‐
deur des sculptures.
Pour des raisons de sécurité, les
pneus doivent être remplacés à partir d'une profondeur de 2-3 mm (4 mm
pour les pneus d'hiver).
Pour des raisons de sécurité, il est re‐
commandé de ne pas dépasser un
écart de plus de 2 mm entre les pro‐
fondeurs de sculpture de pneu d'un
même essieu.
La profondeur minimale de sculpture
légalement autorisée (1,6 mm) est at‐
teinte lorsque le profil est usé jus‐
qu'au repère d'usure (TWI = Tread
Wear Indicator). La position des re‐
pères d'usure est indiquée par des
marques sur les flancs du pneu.
Les pneus vieillissent même s'ils ne
roulent pas. Nous recommandons de
remplacer les pneus tous les six ans.
Changement de taille de
pneus et de jantes
En cas d'utilisation d'une taille de
pneus autre que celle montée d'ori‐
gine, il faut, le cas échéant, repro‐
grammer le compteur de vitesse élec‐ tronique ainsi que la pression de gon‐flage nominale et procéder à d'autres
modifications du véhicule.
Après avoir changé de taille de pneu,
faire remplacer l'étiquette de pression
de gonflage.Avertissement
Lors de la conversion en roues de diamètre de 14", la garde au sol
est réduite. Ce point doit être pris
en compte lors du passage d'obs‐
tacles.
9 Attention
L'utilisation de pneus ou de jantes
non adaptés peut donner lieu à des accidents et entraîner la perte de l'homologation du véhicule.
Enjoliveurs
Utiliser des enjoliveurs et des pneus
homologués en usine pour le véhicule
correspondant afin de répondre à tou‐
tes les exigences concernant chaque
combinaison roue et pneu.
Si des enjoliveurs ou des pneus non
homologués en usine sont utilisés,
les pneus ne peuvent pas présenter
de bourrelet de protection de jante.
Les enjoliveurs ne doivent pas entra‐
ver le refroidissement des freins.

Soins du véhicule223
Le kit de réparation des pneus est ar‐rimé dans le coffre.
Selon l'équipement, le kit de répara‐
tion des pneus se trouve dans un
compartiment de la paroi latérale
droite ou sous le plancher.
Véhicules avec kit de réparation
des pneus sous le plancher
1. Sortir le kit de réparation des pneus de son espace de range‐
ment.
2. Enlever le compresseur.
3. Enlever le câble de raccordement
électrique et le flexible d'air de leurespace de rangement sur la face
inférieure du compresseur.
4. Visser le flexible d'air du compres‐
seur sur le raccord sur la bouteille de produit d'étanchéité.
5. Placer la bouteille de produit d'étanchéité dans le support sur lecompresseur.
Placer le compresseur près du
pneu, de sorte que la bouteille de
produit d'étanchéité soit verticale.
6. Dévisser le capuchon de valve de
la roue défectueuse.
7. Visser le flexible de remplissage sur la valve de pneu.
8. Le commutateur du compresseur doit être placé sur J.

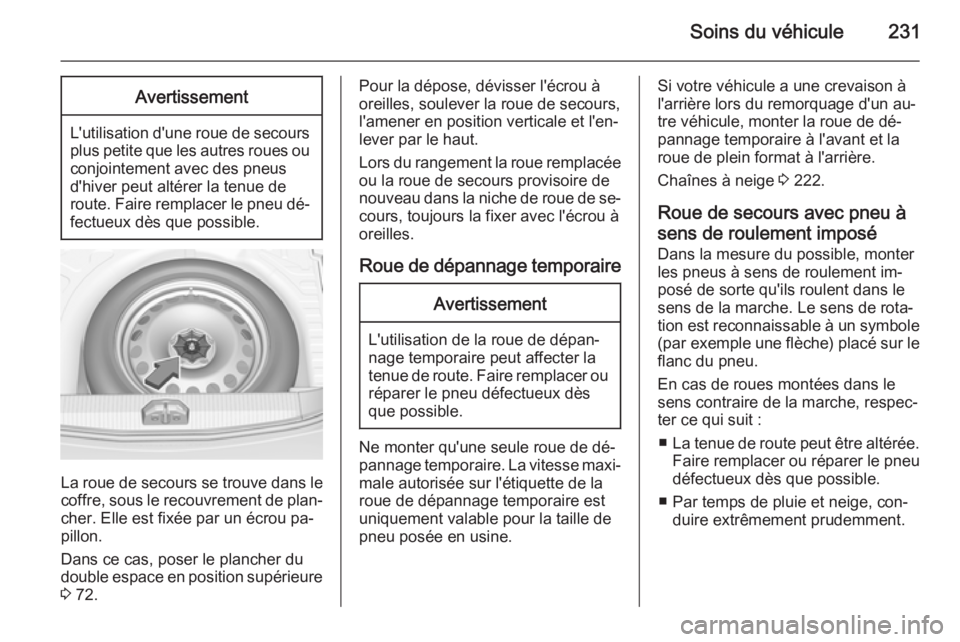

Soins du véhicule231Avertissement
L'utilisation d'une roue de secours
plus petite que les autres roues ou conjointement avec des pneus
d'hiver peut altérer la tenue de
route. Faire remplacer le pneu dé‐ fectueux dès que possible.
La roue de secours se trouve dans lecoffre, sous le recouvrement de plan‐
cher. Elle est fixée par un écrou pa‐
pillon.
Dans ce cas, poser le plancher du
double espace en position supérieure
3 72.
Pour la dépose, dévisser l'écrou à
oreilles, soulever la roue de secours,
l'amener en position verticale et l'en‐
lever par le haut.
Lors du rangement la roue remplacée ou la roue de secours provisoire de
nouveau dans la niche de roue de se‐
cours, toujours la fixer avec l'écrou à
oreilles.
Roue de dépannage temporaireAvertissement
L'utilisation de la roue de dépan‐
nage temporaire peut affecter la tenue de route. Faire remplacer ou réparer le pneu défectueux dès
que possible.
Ne monter qu'une seule roue de dé‐
pannage temporaire. La vitesse maxi‐
male autorisée sur l'étiquette de la
roue de dépannage temporaire est
uniquement valable pour la taille de pneu posée en usine.
Si votre véhicule a une crevaison à
l'arrière lors du remorquage d'un au‐
tre véhicule, monter la roue de dé‐
pannage temporaire à l'avant et la
roue de plein format à l'arrière.
Chaînes à neige 3 222.
Roue de secours avec pneu à
sens de roulement imposé
Dans la mesure du possible, monter
les pneus à sens de roulement im‐
posé de sorte qu'ils roulent dans le
sens de la marche. Le sens de rota‐
tion est reconnaissable à un symbole (par exemple une flèche) placé sur le
flanc du pneu.
En cas de roues montées dans le
sens contraire de la marche, respec‐
ter ce qui suit :
■ La tenue de route peut être altérée.
Faire remplacer ou réparer le pneu
défectueux dès que possible.
■ Par temps de pluie et neige, con‐ duire extrêmement prudemment.

232Soins du véhiculeDémarrage par câblesauxiliaires
Ne jamais démarrer à l'aide d'un char‐
geur rapide.
Lorsque la batterie d'un véhicule est
déchargée, démarrer le moteur à
l'aide de câbles auxiliaires de démar‐ rage et de la batterie d'un autre
véhicule.9 Attention
Le démarrage avec des câbles au‐
xiliaires de démarrage doit être ef‐ fectué avec la plus grande pru‐
dence. Tout non-respect des ins‐
tructions suivantes peut entraîner
des accidents ou des dégâts par
explosion des batteries, ainsi que
des dommages aux circuits élec‐
triques des deux véhicules.
9 Attention
Éviter les contacts avec les yeux,
la peau, les tissus et les surfaces peintes. Le liquide de batterie con‐
tient de l'acide sulfurique qui peut
provoquer des blessures et des
dégâts en cas de contact direct.
■ Pas de flamme nue ni d'étincelles à
proximité de la batterie.
■ Une batterie déchargée peut com‐ mencer à geler à une température
de 0 °C. Dégeler la batterie gelée
avant de raccorder les câbles de démarrage.
■ Pour travailler à proximité de la bat‐
terie, porter des lunettes et des vê‐ tements de protection.
■ Utiliser une batterie de démarrage de même tension ( 12 volts). Sa ca‐
pacité (Ah) ne peut pas être trop in‐ férieure à celle de la batterie dé‐
chargée.
■ Utiliser des câbles auxiliaires de démarrage avec pinces-crocodiles
isolées et présentant une section
d'au moins 16 mm 2
et de 25 mm 2
pour les moteurs diesel.
■ Ne pas débrancher la batterie de véhicule déchargée du réseau de
bord.
■ Arrêter les appareils électriques non indispensables.
■ Pendant toute l'opération, ne pas se pencher sur la batterie.
■ Veiller à ce que les pinces-crocodi‐
les des câbles auxiliaires de dé‐
marrage ne se touchent pas.
■ Les véhicules ne doivent pas se toucher pendant le démarrage à
l'aide des câbles auxiliaires.
■ Serrer le frein de stationnement, placer la boîte manuelle au point
mort ou la boîte automatique en po‐
sition P.
■ Ouvrir les capuchons de protection
de borne positive des deux batte‐ ries de véhicule.
