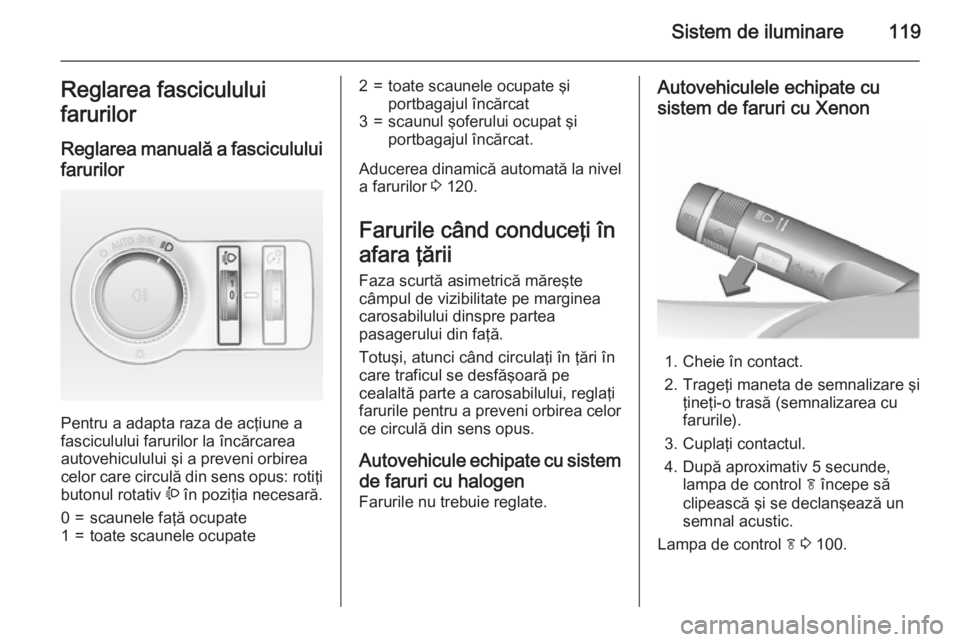

Sistem de iluminare119Reglarea fasciculului
farurilor
Reglarea manuală a fasciculului
farurilor
Pentru a adapta raza de acţiune a
fasciculului farurilor la încărcarea autovehiculului şi a preveni orbirea
celor care circulă din sens opus: rotiţi
butonul rotativ ? în poziţia necesară.
0=scaunele faţă ocupate1=toate scaunele ocupate2=toate scaunele ocupate şi
portbagajul încărcat3=scaunul şoferului ocupat şi
portbagajul încărcat.
Aducerea dinamică automată la nivel a farurilor 3 120.
Farurile când conduceţi în afara ţării
Faza scurtă asimetrică măreşte
câmpul de vizibilitate pe marginea
carosabilului dinspre partea
pasagerului din faţă.
Totuşi, atunci când circulaţi în ţări în
care traficul se desfăşoară pe
cealaltă parte a carosabilului, reglaţi
farurile pentru a preveni orbirea celor ce circulă din sens opus.
Autovehicule echipate cu sistem
de faruri cu halogen Farurile nu trebuie reglate.
Autovehiculele echipate cu
sistem de faruri cu Xenon
1. Cheie în contact.
2. Trageţi maneta de semnalizare şi ţineţi-o trasă (semnalizarea cu
farurile).
3. Cuplaţi contactul.
4. După aproximativ 5 secunde, lampa de control f începe să
clipească şi se declanşează un
semnal acustic.
Lampa de control f 3 100.

120Sistem de iluminare
La fiecare cuplare a contactului,
simbolul f clipeşte, ca avertizare,
circa 4 secunde.
Pentru dezactivare, utilizaţi aceeaşi
procedură descrisă mai sus. Lampa
de control f nu va clipi atunci când
funcţia este dezactivată.
Utilizarea luminilor de
poziţie pe timp de zi
Utilizarea luminilor de poziţie pe timp
de zi măreşte vizibilitatea
autovehiculului în timpul zilei.
Acestea se aprind automat, dacă
contactul este cuplat.
Dacă autovehiculul este prevăzut cu
sistemul de control automat al
luminilor, sistemul comută automat
între utilizarea luminilor de poziţie pe
timp de zi şi faza scurtă/lungă, în
funcţie de condiţiile şi informaţiile
date de sistemul senzorului de ploaie. Sistemul de control automat al
luminilor 3 117.Farurile adaptive
Următoarele funcţii ale farurilor
adaptive sunt disponibile numai la
farurile Bi-Xenon. Reglarea
fasciculului farurilor, distribuţia şi
intensitatea luminii sunt activate
variabil în funcţie de condiţiile de iluminare, condiţiile meteo şi tipul de
drum.
Cu comutatorul de lumini în poziţia
AUTO sunt disponibile toate funcţiile
sistemului de iluminare.
Următoarele funcţii sunt disponibile
de asemenea cu comutatorul de
lumini în poziţie 9:
■ farurile adaptive dinamice pentru viraje
■ farul adaptiv
■ funcţia pentru deplasarea în marşarier
■ reglarea dinamică automată a fasciculului farurilorIluminarea pentru marginea
carosabilului Se activează automat la viteze mici
de până la aproximativ 30 km/h.
Fasciculul de lumină este orientat la
un unghi de 8° spre marginea
carosabilului.
Iluminarea în regim urban
Se activează automat la viteze de
aproximativ 40 - 55 km/h şi când
senzorul de lumină detectează
iluminarea stradală. Lungimea
fasciculului farurilor este redusă iar
distribuţia acestuia este extinsă.
Iluminarea în regim extraurban
Se activează automat la viteze între
aproximativ 55 şi 115 km/h.
Fasciculul de lumină şi luminozitatea
sunt diferite între partea stângă şi
partea dreaptă.

Sistem de iluminare121
Iluminarea pe autostradăSe activează automat la viteze peste
aproximativ 115 km/h şi mişcări
minime ale volanului. Cuplează după
o temporizare sau direct când
autovehiculul este accelerat puternic.
Fasciculul de lumină este mai lung şi
mai strălucitor.
Iluminarea în condiţii meteonefavorabile
Se activează automat până la viteze
de aproximativ 70 km/h, când
senzorul de ploaie sesizează
umezeala sau ştergătorul
funcţionează continuu. Raza de
acţiune, distribuţia şi intensitatea
luminii sunt reglate variabil în funcţie
de vizibilitate.
Farurile adaptive dinamice
pentru virajeFasciculul de lumină pivotează în
funcţie de unghiul de bracaj şi viteză,
îmbunătăţind iluminarea în viraje.
Lampa de control f 3 100.
Iluminatul în curbă
La viraje strânse sau întoarceri, în
funcţie de unghiul de bracaj şi de
lămpile de semnalizare, un reflector
suplimentar este aprins în dreapta
sau stânga, luminând drumul
perpendicular pe direcţia de mers. Se
activează la o viteză de până la
40 km/h.
Lampa de control f 3 100.
Funcţia schimbător de mers
Dacă farurile sunt aprinse şi este
cuplată treapta marşarier, se aprind
ambele faruri pentru viraje. Acestea
rămân aprinse timp de
20 de secunde după decuplarea
treptei marşarier sau până la viteze
mai mari de 17 km/h într-o treaptă de
deplasare înainte.
Funcţia de asistenţă pentru faza
lungă Această funcţie permite utilizarea
fazei lungi ca lumină principală de
rulare pe timp de noapte şi când
viteza autovehiculului depăşeşte
40 km/h.
Se comută la faza scurtă atunci când: ■ Camera din parbriz detectează luminile unui autovehiculul care
vine din sau se află în faţă.
■ Viteza autovehiculului este mai mică de 20 km/h.
■ Este ceaţă sau ninge.
■ Vă deplasaţi în zone urbane.

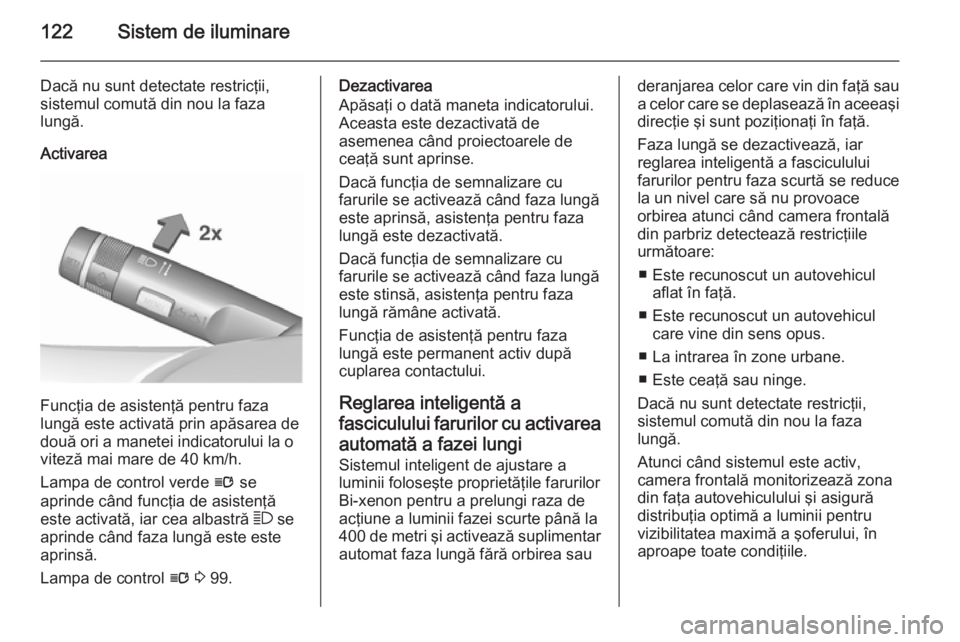

122Sistem de iluminare
Dacă nu sunt detectate restricţii,
sistemul comută din nou la faza
lungă.
Activarea
Funcţia de asistenţă pentru faza
lungă este activată prin apăsarea de
două ori a manetei indicatorului la o
viteză mai mare de 40 km/h.
Lampa de control verde l se
aprinde când funcţia de asistenţă este activată, iar cea albastră 7 se
aprinde când faza lungă este este
aprinsă.
Lampa de control l 3 99.
Dezactivarea
Apăsaţi o dată maneta indicatorului.
Aceasta este dezactivată de
asemenea când proiectoarele de
ceaţă sunt aprinse.
Dacă funcţia de semnalizare cu
farurile se activează când faza lungă
este aprinsă, asistenţa pentru faza lungă este dezactivată.
Dacă funcţia de semnalizare cu
farurile se activează când faza lungă
este stinsă, asistenţa pentru faza
lungă rămâne activată.
Funcţia de asistenţă pentru faza
lungă este permanent activ după
cuplarea contactului.
Reglarea inteligentă a
fasciculului farurilor cu activarea automată a fazei lungi
Sistemul inteligent de ajustare a
luminii foloseşte proprietăţile farurilor
Bi-xenon pentru a prelungi raza de
acţiune a luminii fazei scurte până la
400 de metri şi activează suplimentar automat faza lungă fără orbirea sauderanjarea celor care vin din faţă sau
a celor care se deplasează în aceeaşi
direcţie şi sunt poziţionaţi în faţă.
Faza lungă se dezactivează, iar
reglarea inteligentă a fasciculului
farurilor pentru faza scurtă se reduce
la un nivel care să nu provoace
orbirea atunci când camera frontală
din parbriz detectează restricţiile următoare:
■ Este recunoscut un autovehicul aflat în faţă.
■ Este recunoscut un autovehicul care vine din sens opus.
■ La intrarea în zone urbane.
■ Este ceaţă sau ninge.
Dacă nu sunt detectate restricţii,
sistemul comută din nou la faza
lungă.
Atunci când sistemul este activ,
camera frontală monitorizează zona
din faţa autovehiculului şi asigură distribuţia optimă a luminii pentruvizibilitatea maximă a şoferului, în
aproape toate condiţiile.

Sistem de iluminare123
Prin urmare, sistemul inteligent de
ajustare a luminii cu activarea
automată a fazei lungi reduce
diferenţa dintre faza scurtă
convenţională şi cea lungă
convenţională fără modificări drastice
ale zonei de acţiune a iluminatului,
distribuţiei şi intensităţii.
O funcţie specială de evaluare
topografică detectează vehiculele din faţă, care se deplasează în aceeaşi
direcţie pe dealuri sau pante prin
recunoaşterea lămpilor de poziţie
spate care se deplasează înainte.
Sistemul ajustează înălţimea zonei
de acţiune a iluminatului pentru
asigurarea iluminatului optim în faţă,
pe şosea, fără orbire.
Activarea
Reglarea inteligentă a fasciculului
farurilor şi activarea automată a fazei lungi se activează automat, în acelaşi
moment, prin apăsarea dublă a
manetei indicatorului. Ele pot fi
activate dacă contactul este cuplat.
Activarea automată a fazei lungi funcţionează la o viteză mai mare de
40 km/h şi se dezactivează la o viteză
mai mică de 20 km/h. Reglarea
inteligentă a fasciculului farurilor
funcţionează la viteze mai mari de
55 km/h.
Lampa de control verde l se
aprinde când funcţia este activată, iar cea albastră 7 se aprinde când faza
lungă se aprinde automat.
Dezactivarea
Apăsaţi o dată maneta indicatorului.
Aceasta este dezactivată de
asemenea când proiectoarele de
ceaţă sunt aprinse.
Reglarea dinamică automată a fasciculului farurilor
Pentru a preveni orbirea şoferilor
autovehiculelor care circulă din sens
opus, reglarea farurilor se face
automat pe baza informaţiilor despre înclinaţia măsurată între puntea faţă
şi puntea spate, accelerare,
decelerare şi viteză.

Sistem de iluminare125Proiectoarele de ceaţă
Acţionate prin intermediul butonului
> .
Comutatorul de lumini în poziţia
AUTO : aprinderea proiectoarelor de
ceaţă va aprinde automat şi farurile.
Lămpile de ceaţă spate
Acţionate prin intermediul butonului
r .
Comutatorul de lumini în poziţia
AUTO : aprinderea lămpilor de ceaţă
spate va aprinde automat şi farurile.
Comutatorul de lumini în poziţia 8:
lămpile de ceaţă spate se pot aprinde
numai împreună cu proiectoarele de
ceaţă.
Lămpile de ceaţă spate sunt
dezactivate în timpul tractării.
Lămpile de parcare
La parcarea autovehiculului, luminile
de staţionare de pe o latură pot fi
activate:
1. Decuplaţi contactul.
2. Deplasaţi maneta de semnalizare
complet în sus (lămpile de
parcare de pe partea dreaptă) sau în jos (lămpile de parcare de pe
partea stângă).
Confirmare printr-un semnal şi prin
lampa de control a lămpilor de
semnalizare de pe partea respectivă.

Sistem de iluminare129
Activarea
1. Decuplaţi contactul
2. Scoateţi cheia din contact
3. Deschideţi portiera şoferului
4. Trageţi de maneta de semnalizare
5. Închideţi portiera şoferului
Dacă portiera şoferului nu este
închisă, luminile se sting după
două minute.
Luminile de însoţire sunt dezactivate
imediat dacă maneta de semnalizare
este trasă în timp ce portiera şoferului
este deschisă.
Activarea, dezactivarea şi durata
acestei funcţii pot fi modificate în
Afişajul pentru informaţii.
Personalizarea autovehiculului
3 110.
Aceste setări pot fi memorate pentru
cheia care se utilizează 3 23.
Protecţia împotriva
descărcării bateriei
Starea bateriei autovehicululuila funcţia sarcină
Funcţia asigură o viaţă mai lungă
pentru bateria autovehiculului cu un
generator cu randament electric
controlabil şi distribuţie electrică
optimizată.
Pentru a preveni descărcarea bateriei
autovehiculului în timpul conducerii,
următoarele sisteme sunt reduse
automat în două etape şi apoi oprite:
■ sistemul auxiliar de încălzire
■ luneta şi oglinzile retrovizoare încălzite■ scaune încălzite
■ ventilator
În a doua etapă, pe centrul de
informaţii pentru şofer va fi afişat un
mesaj care confirmă activarea
funcţiei de protecţie împotriva
descărcării bateriei autovehiculului.
Oprirea luminilor electrice Pentru a preveni descărcarea bateriei
autovehiculului când motorul este
oprit, unele lumini interioare se sting
automat după un timp.

142Conducerea şi utilizarea autovehicululuiAtenţie
Autovehiculele prevăzute cu
servodirecţie hidraulică:
Dacă volanul este răsucit până când ajunge la capăt de cursă şi
este menţinut în poziţie mai mult
de 15 secunde, pot avea loc avarii la sistemul de servodirecţie şi se
poate ajunge la pierderea
servodirecţiei.
Garda la sol
Datorită gărzii mici la sol,
autovehiculul poate fi avariat, în
funcţie de încărcarea acestuia şi
configuraţia solului. Procedaţi cu
atenţie deosebită şi deplasaţi-vă lent
pe drumurile abrupte, la intrarea şi
ieşirea garajelor, a bordurilor înalte şi
a suprafeţelor neuniforme. Dacă este posibil, deplasaţi-vă pe diagonală cu
câte o roată atunci vă deplasaţi peste borduri sau suprafeţe neuniforme.
Pornirea şi utilizarea
autovehiculului
Rodajul autovehiculului
nou
Nu frânaţi excesiv dacă nu este
necesar în cursul primelor deplasări.
La prima deplasare cu autovehiculul,
este posibilă apariţia fumului provenit de la ceara şi uleiul care se evaporădin sistemul de evacuare. Parcaţi
autovehiculul în aer liber pentru o
perioadă scurtă după efectuarea
primei deplasări şi evitaţi inhalarea
fumului degajat.
În cursul perioadei de rodaj,
consumurile de combustibil şi ulei de
motor pot fi mai mari, iar procesul de
curăţare a filtrului de particule diesel
poate surveni mai frecvent. Oprirea
automată poate fi inhibată pentru a
permite încărcarea bateriei
autovehiculului.
Filtrul de particule diesel 3 148.Poziţiile comutatorului de
contact0=contact decuplat1=volanul deblocat, contactul
decuplat2=contactul cuplat, la motoare
diesel: preîncălzire3=pornirea
