Instrumentele şi comenzile89Contorul de kilometraj
Linia inferioară arată distanţa totală
parcursă în km.
Contorul de parcurs
W afişează distanţa înregistrată de
la ultima resetare.
Sunt selectabile două contoare de
parcurs pentru parcursuri diferite.
Selectaţi între pagina W1 şi pagina
W 2 prin rotirea butonului rotativ de
reglare de pe maneta de semnalizare a direcţiei.
Ambele contoare de parcurs pot fi
resetate separat atunci când
contactul este cuplat: selectaţi pagina
respectivă, menţineţi apăsat pentru
câteva secunde butonul de resetare
sau apăsaţi butonul SET/CLR de pe
maneta de semnalizare a direcţiei.
Contorul de parcurs contorizează
maxim 2000 de km şi reporneşte apoi de la 0.
Centru de informaţii pentru şofer
3 101.
Turometrul
Afişează turaţia motorului.
Dacă este posibil, conduceţi cât mai
mult în gama de turaţii reduse în toate treptele de viteze pentru economia decombustibil.

90Instrumentele şi comenzileAtenţie
Dacă indicatorul se află în zona
roşie de avertizare, turaţia maximă admisă a motorului este depăşită.
Motorul este în pericol.
Indicatorul de nivel
combustibil
Afişează nivelul de carburant din
rezervor.
Lampa de control i se aprinde când
nivelul din rezervor este scăzut.
Realimentaţi imediat ce lampa de
control începe să clipească.
Nu lăsaţi niciodată rezervorul să se
golească complet.
Datorită combustibilului aflat în
rezervor, cantitatea de completare
poate fi mai mică decât cea
specificată cu privire la capacitatea
rezervorului.
Indicatorul de temperatură
a agentului de răcire motorAfişează temperatura lichidului de
răcire.partea stângă=nu s-a atins încă
temperatura de
funcţionare a
motoruluizona centrală=temperatura de
funcţionare
normalăpartea dreaptă=temperatură prea
ridicatăAtenţie
Dacă temperatura agentului de
răcire este prea mare, opriţi
autovehiculul şi decuplaţi motorul. Pericol pentru motor. Verificaţi
nivelul agentului de răcire.
Afişajul de service
Sistemul de monitorizare a uzurii
uleiului de motor vă anunţă când
trebuie schimbat uleiul de motor şi
filtrul. Datorită condiţiilor de rulare,
numărul de kilometri parcurşi între
schimburile de ulei de motor şi de
filtru poate varia considerabil.

Instrumentele şi comenzile91
Pentru a afişa durata de viaţă rămasă
a uleiului de motor, folosiţi butoanele
manetei de semnalizare a direcţiei:
Apăsaţi butonul MENU pentru a
selecta Vehicle Information Menu
(Meniu informaţii autovehicul) X .
Rotiţi butonul rotativ pentru a selecta
Remaining Oil Life (Scadenţă schimb
de ulei) .
Durata de viaţă rămasă a uleiului de
motor este afişată sub formă de
procent în Centrul de informaţii pentru şofer.
Resetare Apăsaţi butonul SET/CLR de pe
maneta de semnalizare a direcţiei timp de câteva secunde pentru
resetare. Pagina pentru durata de
viaţă rămasă a uleiului de motor
trebuie să fie activă. Cuplaţi
contactul, motorul oprit.
Sistemul trebuie resetat de fiecare dată când este schimbat uleiul de
motor pentru a se asigura
funcţionarea corectă. Apelaţi la un
atelier service autorizat pentru
asistenţă.
Următorul service
Dacă sistemul a calculat că durata de
utilizare a uleiului de motor s-a
diminuat un mesaj de avertizare
apare pe centrul de informaţii pentru
şofer. Apelaţi la un atelier service
pentru schimbarea uleiului de motor
şi a filtrului în decurs de o săptămână sau după 500 km (funcţie de care
survine mai întâi).
Centru de informaţii pentru şofer
3 101.
Informaţiile de service 3 246.
Lămpile de control Lămpile de control descrise în
continuare nu sunt prezente în
dotarea tuturor autovehiculelor.
Descrierea se referă la toate
versiunile de instrumente. În funcţie
de echipament, poate varia poziţia
lămpilor de control. La cuplarea

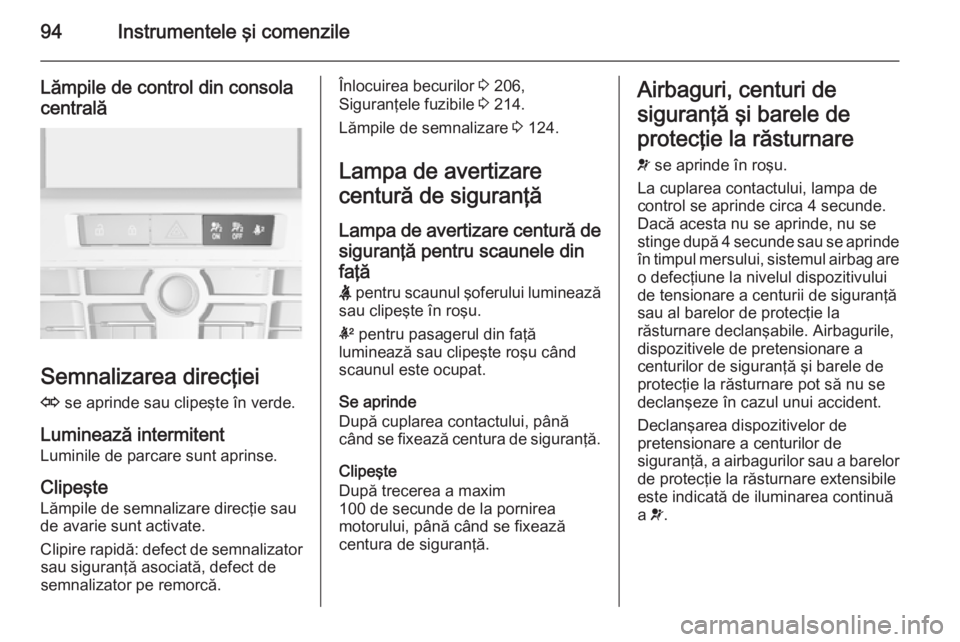

94Instrumentele şi comenzile
Lămpile de control din consolacentrală
Semnalizarea direcţiei
O se aprinde sau clipeşte în verde.
Luminează intermitent
Luminile de parcare sunt aprinse.
Clipeşte
Lămpile de semnalizare direcţie sau
de avarie sunt activate.
Clipire rapidă: defect de semnalizator sau siguranţă asociată, defect de
semnalizator pe remorcă.
Înlocuirea becurilor 3 206,
Siguranţele fuzibile 3 214.
Lămpile de semnalizare 3 124.
Lampa de avertizare
centură de siguranţă
Lampa de avertizare centură de
siguranţă pentru scaunele din faţă
X pentru scaunul şoferului luminează
sau clipeşte în roşu.
k pentru pasagerul din faţă
luminează sau clipeşte roşu când
scaunul este ocupat.
Se aprinde
După cuplarea contactului, până
când se fixează centura de siguranţă.
Clipeşte
După trecerea a maxim
100 de secunde de la pornirea
motorului, până când se fixează
centura de siguranţă.Airbaguri, centuri de
siguranţă şi barele de
protecţie la răsturnare v se aprinde în roşu.
La cuplarea contactului, lampa de
control se aprinde circa 4 secunde. Dacă acesta nu se aprinde, nu se
stinge după 4 secunde sau se aprinde
în timpul mersului, sistemul airbag are o defecţiune la nivelul dispozitivului
de tensionare a centurii de siguranţă
sau al barelor de protecţie la
răsturnare declanşabile. Airbagurile,
dispozitivele de pretensionare a
centurilor de siguranţă şi barele de
protecţie la răsturnare pot să nu se
declanşeze în cazul unui accident.
Declanşarea dispozitivelor de
pretensionare a centurilor de
siguranţă, a airbagurilor sau a barelor de protecţie la răsturnare extensibile
este indicată de iluminarea continuă
a v.

Instrumentele şi comenzile959Avertisment
Apelaţi imediat la un atelier service
autorizat pentru remedierea
cauzei defecţiunii.
Sistemele airbag, dispozitivele de
pretensionare a centurilor de
siguranţă 3 60, 3 56.
Sistem de protecţie la răsturnare 3 46.
Dezactivarea airbagurilor V se aprinde în galben.
Se aprinde pentru aproximativ
60 de secunde după cuplarea
contactului. Airbagul frontal al
pasagerului din faţă este activat.
* se aprinde în galben.
Airbagul frontal al pasagerului din faţă este dezactivat 3 65.
9 Pericol
Risc de accidentare fatală pentru
un copil instalat într-un scaun
pentru copii când airbagul
pasagerului din faţă este activat.
Risc de accidentare fatală pentru
un adult când airbagul pasagerului
din faţă este dezactivat.
Sistemul de încărcare
p se aprinde în roşu.
Se aprinde la cuplarea contactului şi
se stinge la scurt timp după pornirea
motorului.
Este aprinsă în timpul
funcţionării motorului Opriţi autovehiculul şi motorul.
Bateria autovehiculului nu se încarcă.
Răcirea motorului poate fi întreruptă.
Servofrâna poate înceta să
funcţioneze. Apelaţi la un atelier
service autorizat pentru asistenţă.
Lampa de control
defecţiuni Z se aprinde sau clipeşte în galben.
Se aprinde la cuplarea contactului şi
se stinge la scurt timp după pornirea
motorului.
Este aprinsă în timpul
funcţionării motorului Defecţiune în sistemul de control al
emisiilor. S-ar putea ca limitele
admise pentru emisia de noxe să fie
depăşite. Apelaţi imediat la un atelier
service autorizat pentru asistenţă.
Se aprinde în timpul funcţionăriimotorului
Există o defecţiune ce poate duce la avarierea catalizatorului. Reduceţi
apăsarea asupra pedalei de
acceleraţie până când lampa nu mai
clipeşte. Apelaţi imediat la un atelier
service autorizat pentru asistenţă.

96Instrumentele şi comenzileSistemul de frână şi de
ambreiaj R se aprinde în roşu.
Nivelul lichidului de frână şi de
ambreiaj este prea scăzut 3 203.9 Avertisment
Opriţi autovehiculul. Nu continuaţi
călătoria. Apelaţi la un atelier
service autorizat.
Se aprinde după cuplarea contactului dacă frâna de parcare manuală esteaplicată 3 158.
Pedală de acţionare
- se aprinde sau clipeşte în galben.
Se aprinde
Trebuie acţionată pedala de frână
pentru a se elibera frâna de parcare
asistată electric 3 158.
Pedala de ambreiaj trebuie apăsată
pentru pornirea motorului în modul
Oprire automată. Sistemul de oprire-
pornire 3 144.
Clipeşte
Pedala de ambreiaj trebuie apăsată
pentru o pornire principală a
motorului 3 18, 3 143.
La unele versiuni, mesajul de
acţionare a pedalei este indicat pe
Centrul de informaţii pentru şofer
(DIC) 3 108.
Frâna de mână electrică
m se aprinde sau clipeşte în roşu.
Se aprinde
Frâna de mână electrică este cuplată
3 158.
Clipeşte
Frâna de parcare asistată electronic
nu este complet aplicată sau
eliberată. Cuplaţi contactul, apăsaţi
pedala şi încercaţi să resetaţi
sistemul mai întâi prin eliberarea şi
apoi prin aplicarea frânei electrice de
mână. Dacă m clipeşte în continuare,
întrerupeţi călătoria şi apelaţi la un atelier service.Defecţiune frână de mână
electrică
j se aprinde sau clipeşte în galben.
Se aprinde
Frâna electrică de mână funcţionează
defectuos 3 158.
Clipeşte
Frâna electrică de mână este în
modul service. Opriţi autovehiculul,
aplicaţi şi eliberaţi frâna electrică de
mână pentru resetare.9 Avertisment
Apelaţi imediat la un atelier service
autorizat pentru remedierea
cauzei defecţiunii.
Sistemul antiblocare frâne
(ABS)
u se aprinde în galben.
Se aprinde timp de câteva secunde
după cuplarea contactului. Sistemul
este gata de funcţionare după
stingerea lămpii de control.

Instrumentele şi comenzile97
Dacă lampa de control nu se stinge
după câteva secunde sau se aprinde
în timpul mersului, înseamnă că
există o defecţiune la sistemul ABS.
Sistemul de frânare va funcţiona în
continuare, dar fără a beneficia de
reglarea oferită de sistemul ABS.
Sistemul antiblocare frâne 3 157.
Schimbarea într-o treaptă
superioară de viteze R împreună cu numărul următoarei
trepte de viteză superioare este
indicat sau afişat sub forma unui
mesaj pop-up în Centrul de informaţii
pentru şofer atunci când se
recomandă schimbarea la o treaptă
de viteză superioară din motive de economie de combustibil.
Sistemul de asistenţă la conducere
EcoFlex 3 101.
Servodirecţia c se aprinde în galben.Se aprinde cu servodirecţia
redusă
Servodirecţia este redusă datorită
supraîncălzirii sistemului. Lampa de control se stinge când sistemul s-a
răcit.
Sistemul de oprire-pornire 3 144.
Se aprinde cu servodirecţia
dezactivată
Defecţiune în sistemul servodirecţiei.
Apelaţi la un atelier service.
Sistemul de avertizare la
părăsirea benzii de rulare
) se aprinde în verde sau clipeşte în
galben.
Se aprinde în verde
Sistemul este activat şi gata de
funcţionare.
Clipeşte în galben
Sistemul recunoaşte o schimbare
neintenţionată a benzii de rulare.Control electronic de
stabilitate oprit n se aprinde în galben.
Sistemul este dezactivat prin.
Controlul electronic al
stabilităţii şi Sistemul de control al tracţiunii b se aprinde sau clipeşte în galben.
Clipeşte
Sistemul este cuplat activ. Puterea
motorului se poate reduce şi
autovehiculul poate fi frânat automat
într-o mică măsură.
Se aprinde
Există o defecţiune în sistem. Un
mesaj de avertizare apare în Centrul
de informaţii pentru şofer (DIC). Este
posibilă continuarea călătoriei.
Sistemul nu este funcţional.
Stabilitatea autovehiculului poate fi
totuşi afectată, în funcţie de starea
suprafeţei carosabilului.

98Instrumentele şi comenzile
Apelaţi la un atelier service autorizat
pentru remedierea defecţiunii.
Sistemul de control electronic al
stabilităţii (ESC) 3 161, sistemul de
control al tracţiunii (TC) 3 160.
Sistemul de control
antipatinare este
deconectat
k se aprinde în galben.
Sistemul este dezactivat prin.
Preîncălzirea ! se aprinde în galben.
Preîncălzirea este activată. Se
activează doar dacă temperatura
exterioară este scăzută.
Filtrul de particule pentru
motor diesel
% se aprinde sau clipeşte în galben.
Filtrul de particule diesel reclamă
iniţierea procesului de curăţare.Continuaţi să conduceţi până când
% se stinge. În limita posibilităţilor, nu
permiteţi ca turaţia motorului să
coboare sub 2.000 rot/min.
Se aprinde
Filtrul de particule diesel este
încărcat. Iniţiaţi procesul de curăţare
cât mai curând posibil.
Clipeşte
S-a atins nivelul maxim de încărcare
a filtrului. Iniţiaţi imediat procesul de
curăţare pentru a preveni avarierea
motorului.
Filtrul de particule diesel 3 148,
Sistemul de oprire-pornire 3 144.
AdBlue
Y clipeşte în galben.
Nivelul de AdBlue este scăzut.
Completaţi cu AdBlue în curând
pentru a evita prevenirea pornirii
motorului.
AdBlue 3 149.Sistemul de monitorizare a
presiunii în anvelope
w se aprinde sau clipeşte în galben.
Se aprinde Pierdere de presiune din anvelope.
Opriţi imediat şi verificaţi presiunea în
anvelope.
Clipeşte
Defecţiune de sistem sau anvelopă
fără senzor de presiune montat (de
ex. roata de rezervă). După
60-90 de secunde, lampa de control
rămâne aprinsă. Apelaţi la un atelier
service.
Sistemul de monitorizare a presiunii
în anvelope 3 223.
Presiunea uleiului de
motor I se aprinde în roşu.
Se aprinde la cuplarea contactului şi
se stinge la scurt timp după pornirea
motorului.
