12Kort en bondig
1Elektrische ruitbediening .......32
2 Buitenspiegels ......................30
3 Cruise control .....................159
Snelheidsbegrenzer ............160
Frontaanrijdingswaar‐
schuwing ............................. 162
4 Zijdelingse ventilatieope‐
ningen ................................. 134
5 Richtingaanwijzers,
lichtsignaal, dimlicht en
grootlicht, grootlichtassis‐
tentie ................................... 121
Omgevingsverlichting ......... 124
Parkeerlichten .....................122
Knoppen voor Driver
Information Center (DIC) ....... 98
6 Instrumenten ........................ 87
7 Afstandsbediening op
stuurwiel ............................... 80
8 Driver Information Centre
(DIC) ..................................... 98
9 Voorruitwissers,
voorruitsproeiers,
koplampsproeiers .................. 8210 SPORT-modus ................... 157
Centrale vergrendeling .........23
Alarmknipperlichten ...........120
Controlelamp airbag-
deactivering .......................... 92
Controlelamp
veiligheidsgordel
voorpassagier ......................92
Tour-modus ........................ 157
11 Info-Display ........................ 103
12 Status-LED alarmsysteem ...28
13 Middelste ventilatieope‐
ningen ................................ 134
14 Handschoenenkastje,
afsluitbaar ............................. 71
15 Traction Control-systeem
(TC) ..................................... 155
Elektronische stabiliteits‐
regeling (ESC) ....................156
Parkeerhulpsystemen .........165
Lane Departure Warning ...180
Eco-knop voor Stop/Start-
systeem ............................... 13916 Verwarming en ventilatie ....126
17 AUX-ingang, USB-ingang ....11
18 12 V-aansluiting ....................86
19 Bedieningsschakelaar
softtop .................................. 35
Centrale ruitschakelaar ........32
20 Keuzehendel, versnellingsbak
21 Handrem, handmatig of
elektrisch bediend ...............153
22 Contactslot met stuurslot ...137
23 Claxon .................................. 81
Bestuurdersairbag ...............62
24 Ontgrendelingshandgreep
motorkap ............................ 193
25 Opbergvak ........................... 72
Zekeringenkast ..................209
26 Stuurwiel instellen ................80
27 Lichtschakelaar ..................113
Mistachterlicht ....................122
Instrumentenverlichting ......123
Instellen koplampreikwijdte 116
Mistlampen ......................... 121
Kort en bondig19
■ Dieselmotoren: draai de sleutelnaar stand 2 om voor te gloeien en
wacht totdat de controlelamp !
dooft.
■ Draai de sleutel naar stand 3 en laat
deze los.
Motor starten 3 138.Stop-startsysteem
Als de auto langzaam rijdt of stilstaat
en aan bepaalde voorwaarden is vol‐ daan, activeer dan een Autostop
zoals hieronder beschreven:
■ Het koppelingspedaal intrappen.
■ Zet de hendel in neutraal.
■ Laat het koppelingspedaal los.
Een Autostop wordt aangegeven
door de naald op de AUTOSTOP-po‐
sitie in de toerenteller.
Om de motor te herstarten, moet u het koppelingspedaal opnieuw bedienen.
Stop-startsysteem 3 139.
Parkeren9 Waarschuwing
■Parkeer de auto niet op een licht
ontvlambaar oppervlak. Door de
hoge temperatuur van het uit‐
laatsysteem kan het oppervlak
ontbranden.
■ Trek altijd de handrem aan. Trek
de handrem aan zonder op de
ontgrendelingsknop te drukken.
Op een aflopende of oplopende
helling zo stevig mogelijk. Trap
tegelijkertijd de rem in om de be‐ dieningskracht te verminderen.
Trek bij auto's met elektrische
handrem gedurende ongeveer
één seconde aan schakelaar
m .
De elektrische handrem is aan‐
getrokken wanneer controle‐
lamp m oplicht 3 93.
■ Zet de motor af.
■ Wanneer de auto vlak of op een
oplopende helling staat, dan

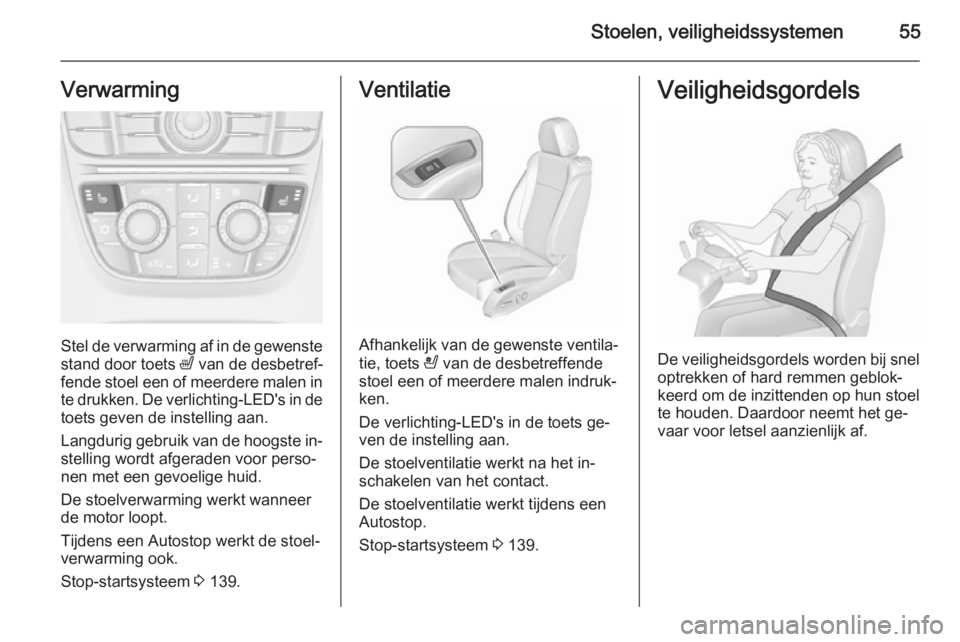

Stoelen, veiligheidssystemen55Verwarming
Stel de verwarming af in de gewenstestand door toets ß van de desbetref‐
fende stoel een of meerdere malen in te drukken. De verlichting-LED's in de toets geven de instelling aan.
Langdurig gebruik van de hoogste in‐
stelling wordt afgeraden voor perso‐ nen met een gevoelige huid.
De stoelverwarming werkt wanneer
de motor loopt.
Tijdens een Autostop werkt de stoel‐
verwarming ook.
Stop-startsysteem 3 139.
Ventilatie
Afhankelijk van de gewenste ventila‐
tie, toets A van de desbetreffende
stoel een of meerdere malen indruk‐
ken.
De verlichting-LED's in de toets ge‐
ven de instelling aan.
De stoelventilatie werkt na het in‐
schakelen van het contact.
De stoelventilatie werkt tijdens een
Autostop.
Stop-startsysteem 3 139.
Veiligheidsgordels
De veiligheidsgordels worden bij snel
optrekken of hard remmen geblok‐
keerd om de inzittenden op hun stoel te houden. Daardoor neemt het ge‐
vaar voor letsel aanzienlijk af.

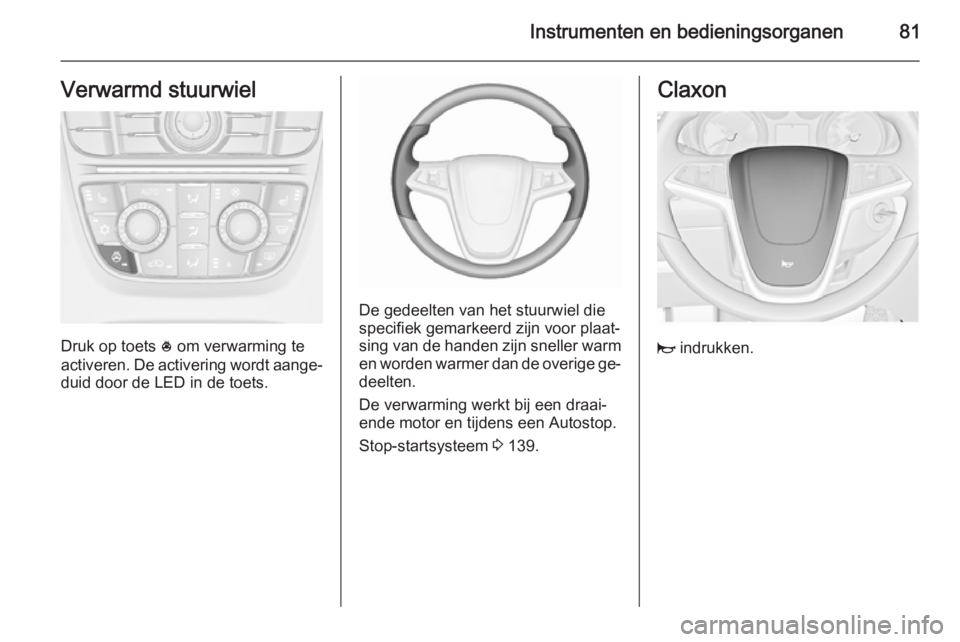

Instrumenten en bedieningsorganen81Verwarmd stuurwiel
Druk op toets * om verwarming te
activeren. De activering wordt aange‐
duid door de LED in de toets.
De gedeelten van het stuurwiel die
specifiek gemarkeerd zijn voor plaat‐
sing van de handen zijn sneller warm en worden warmer dan de overige ge‐
deelten.
De verwarming werkt bij een draai‐
ende motor en tijdens een Autostop.
Stop-startsysteem 3 139.
Claxon
j indrukken.

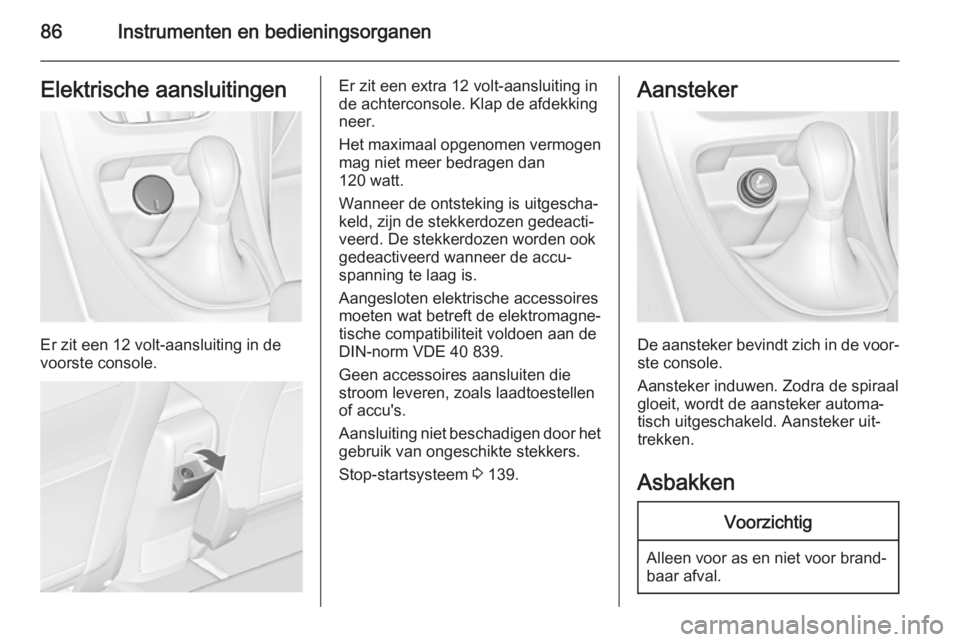

86Instrumenten en bedieningsorganenElektrische aansluitingen
Er zit een 12 volt-aansluiting in de
voorste console.
Er zit een extra 12 volt-aansluiting in
de achterconsole. Klap de afdekking
neer.
Het maximaal opgenomen vermogen mag niet meer bedragen dan
120 watt.
Wanneer de ontsteking is uitgescha‐
keld, zijn de stekkerdozen gedeacti‐
veerd. De stekkerdozen worden ook
gedeactiveerd wanneer de accu‐
spanning te laag is.
Aangesloten elektrische accessoires
moeten wat betreft de elektromagne‐
tische compatibiliteit voldoen aan de
DIN-norm VDE 40 839.
Geen accessoires aansluiten die
stroom leveren, zoals laadtoestellen
of accu's.
Aansluiting niet beschadigen door het
gebruik van ongeschikte stekkers.
Stop-startsysteem 3 139.Aansteker
De aansteker bevindt zich in de voor‐
ste console.
Aansteker induwen. Zodra de spiraal
gloeit, wordt de aansteker automa‐
tisch uitgeschakeld. Aansteker uit‐
trekken.
Asbakken
Voorzichtig
Alleen voor as en niet voor brand‐ baar afval.
Instrumenten en bedieningsorganen93
Brandt ong. 60 seconden na het in‐
schakelen van het contact. Airbag voorpassagier is geactiveerd.
* brandt geel.
Airbag voorpassagier is gedeacti‐
veerd 3 64.9 Gevaar
Levensgevaar voor kinderen in
een kinderveiligheidssysteem te‐
zamen met een geactiveerde air‐
bag op de passagiersstoel voorin.
Levensgevaar voor volwassenen
bij een buiten werking gestelde
airbag van de passagiersstoel
voorin.
Laadsysteem
p brandt rood.
Brandt na het inschakelen van de ont‐
steking en dooft vlak na het starten
van de motor.
Brandt bij een draaiende motor
Stoppen, motor afzetten. Accu wordt
niet opgeladen. Motorkoeling wordt
mogelijk onderbroken. De rembekr‐
achtiger werkt eventueel niet meer.
De hulp van een werkplaats inroepen.
Storingsindicatielamp Z brandt of knippert geel.
Brandt na het inschakelen van de ont‐
steking en dooft vlak na het starten
van de motor.
Brandt bij een draaiende motor
Storing in het uitlaatgasreinigingssys‐ teem. De toegestane emissiewaar‐
den worden mogelijk overschreden.
Onmiddellijk de hulp van een werk‐
plaats inroepen.
Knippert bij een draaiende
motor Storing die schade aan de katalysatorkan veroorzaken. Gas terugnemen
totdat de lamp niet meer knippert. On‐
middellijk de hulp van een werkplaats
inroepen.Rem- en
koppelingssysteem
R brandt rood.
Het rem- en koppelingsvloeistofpeil is
te laag 3 196.9 Waarschuwing
Stoppen. De auto meteen stilzet‐
ten. De hulp van een werkplaats
inroepen.
Brandt nadat de ontsteking is inge‐
schakeld en de handbediende hand‐
rem is aangetrokken 3 153.
Pedaal intrappen
- brandt of knippert geel.
Brandt
Rempedaal moet worden ingetrapt om de elektrische handrem los te zet‐
ten 3 153.
Trap het koppelingspedaal in om de
motor in de stand Autostop te starten.
Stop-startsysteem 3 139.
94Instrumenten en bedieningsorganen
Knippert
Trap het koppelingspedaal in om de
motor in het algemeen te starten 3 18,
3 138.
Bij sommige versies verschijnt het be‐ richt 'Pedaal intrappen' op het Driver
Information Center (DIC) 3 105.
Elektrische handrem
m brandt of knippert rood.
Brandt
Elektrische handrem is aangetrokken 3 153.
Knippert
Elektrische handrem is niet helemaal
aangetrokken of losgezet. Schakel de ontsteking in, trap het rempedaal in
en probeer het systeem te resetten
door de elektrische handrem eerst los
te zetten en daarna aan te trekken.
Blijft m knipperen, rijd dan niet door
en roep de hulp van een werkplaats
in.Storing elektrische
handrem
j brandt of knippert geel.
Brandt
Elektrische handrem werkt niet opti‐
maal 3 153.
Knippert Elektrische handrem staat in de ser‐
vicemodus. Stop de auto, trek de
elektrische handrem aan en zet deze
los om de rem te resetten.9 Waarschuwing
Oorzaak van de storing onmiddel‐
lijk door een werkplaats laten ver‐
helpen.
Antiblokkeersysteem
(ABS) u brandt geel.
Brandt na het inschakelen van de ont‐
steking enkele seconden. Het sys‐
teem is na het doven van het contro‐
lelampje klaar voor gebruik.
Als de controlelamp na enkele secon‐ den niet dooft of als tijdens de rit gaat
branden, dan zit er een storing in het
ABS-systeem. Het remsysteem blijft
normaal werken, maar zonder ABS-
regeling.
Antiblokkeersysteem 3 152.
Opschakelen
R met het nummer van de naastho‐
gere versnelling wordt aangegeven of verschijnt als volledige pagina op het
Driver Information Center wanneer opschakelen omwille van het brand‐stofverbruik wordt aanbevolen.
EcoFlex rijhulp 3 98.
Stuurbekrachtiging
c brandt geel.
Gaat branden met verminderde stuurbekrachtiging De stuurbekrachtiging wordt vermin‐
derd door oververhitting van het sys‐ teem. De controlelamp gaat uit wan‐
neer het systeem is afgekoeld.
Instrumenten en bedieningsorganen95
Stop-startsysteem 3 139.
Gaat branden met
uitgeschakelde stuurbekrachtiging Storing in het stuurbekrachtigings‐
systeem. De hulp van een werkplaats
inroepen.
Lane Departure Warning ) brandt groen of knippert geel.
Brandt groen
Systeem wordt ingeschakeld en is
gebruiksklaar.
Knippert geel
Systeem herkent een onbedoelde
verandering van rijstrook.
Elektronische
stabiliteitsregeling UIT n brandt geel.
Het systeem wordt gedeactiveerd.Elektronische stabiliteits‐
regeling en Traction
Control-systeem
b brandt of knippert geel.
Knippert
Het systeem is actief ingeschakeld.
Het motorvermogen kan worden be‐
grensd en de auto kan automatisch
iets worden afgeremd.
Brandt
Er zit een storing in het systeem. Er
verschijnt een waarschuwingsbericht
op het Driver Information Center
(DIC). Verder rijden is mogelijk. Het
systeem is buiten werking. De rijsta‐
biliteit kan echter afhankelijk van de
staat van het wegdek verslechteren.
Oorzaak van de storing onmiddellijk
door een werkplaats laten verhelpen.
Elektronische stabiliteitsregeling
(ESC) 3 156, Traction Control-sys‐
teem (TC) 3 155.Traction Control-systeem
UIT
k brandt geel.
Het systeem wordt gedeactiveerd.
Voorverwarming
! brandt geel.
De voorverwarming is geactiveerd. Wordt alleen bij lage buitentempera‐
turen ingeschakeld.
Roetfilter
% brandt of knippert geel.
Het dieselpartikelfilter moet gerege‐
nereerd worden.
Blijven rijden totdat % dooft. Laat het
motortoerental zo mogelijk niet onder
2000 omw/min dalen.
Brandt
Het dieselpartikelfilter is vol. Start het
regeneratieproces zo spoedig moge‐
lijk.
