12En pocas palabras
1Elevalunas eléctricos ............32
2 Retrovisores exteriores .........30
3 Regulador de velocidad .....150
Limitador de velocidad ........151
4 Salidas de aire laterales .....129
5 Señalización de giros y
cambios de carril, ráfagas,
luz de cruce y luz de
carretera .............................. 115
Iluminación de salida .........119
Luces de estacionamiento ..116
Botones para el centro de
información del conductor .....96
6 Instrumentos ........................ 86
7 Mandos de infoentreteni‐
miento .................................. 78
8 Centro de información del
conductor .............................. 96
9 Limpiaparabrisas,
lavaparabrisas,
limpialuneta, lavaluneta ........80
10 Cierre centralizado ................24
Modo ciudad ....................... 148Selector de combustible .......87
Botón ECO para el sistema stop-start ................ 135
Sistema de control de
tracción .............................. 146
Control electrónico de
estabilidad .......................... 147
Asistente de aparcamiento 153
Calefacción de asiento .........41
Volante térmico .....................79
11 Pantalla de información en
color ................................... 102
Pantalla de información
gráfica ................................. 103
12 Luces de emergencia ........115
Testigo de control de
desactivación del airbag ......92
Testigo de control del
cinturón de seguridad del
acompañante ....................... 91
13 LED de estado del sistema
de alarma antirrobo ..............28
14 Salidas de aire centrales ...12915 Salidas de aire laterales,
lado del acompañante ........129
16 Guantera .............................. 57
17 Climatizador automático .....121
18 Toma de corriente .................85
19 Entrada AUX, entrada USB ..11
20 Palanca selectora,
transmisión ......................... 139
21 Freno de estacionamiento ..145
22 Cerradura del encendido
con bloqueo del volante .....133
23 Bocina .................................. 79
Airbag del conductor ............47
24 Palanca de desbloqueo
del capó ............................. 173
25 Ajuste del volante ................78
26 Conmutador de las luces ...112
Regulación del alcance de los faros ............................. 114
Piloto antiniebla .................115
Caja de fusibles .................192
Brillo de la iluminación del
tablero de instrumentos ......116
20En pocas palabras
Para volver a arrancar el motor, pise
de nuevo el pedal del embrague.
Vehículos con cambio manual
automatizado
Si el vehículo se encuentra detenido con el pedal de freno pisado, la pa‐ rada automática (Autostop) se activa
automáticamente. Esto se indica con
la aguja en la posición AUTOSTOP
en el cuentarrevoluciones.
Suelte el pedal del freno o saque la
palanca selectora de la posición D
para volver a arrancar el motor.
Sistema stop-start 3 135.Estacionamiento9 Advertencia
■No aparque el vehículo sobre la
superficie inflamable. La tempe‐ ratura alta del sistema de es‐
cape podría prender fuego en la superficie.
■ Accione siempre el freno de es‐
tacionamiento. Active el freno
de estacionamiento sin pulsar el
botón de liberación. En pendien‐
tes, aplíquelo con toda la fir‐
meza posible. Para reducir el
esfuerzo, pise el pedal del freno al mismo tiempo.
■ Desconecte el motor.
■ Si el vehículo se encuentra so‐ bre una superficie nivelada o
una pendiente ascendente, apli‐
que la primera marcha antes de retirar la llave de contacto. Si el
vehículo está cuesta arriba, gire
las ruedas delanteras en la di‐
rección contraria al bordillo.
Si el vehículo se encuentra en
una pendiente descendente,
aplique la marcha atrás antes
de sacar la llave de contacto.
Gire las ruedas delanteras hacia el bordillo.
■ Cierre las ventanillas y el techo solar.
■ Saque la llave del encendido. Gire el volante hasta que per‐ciba que se ha bloqueado.
Para vehículos con cambio ma‐
nual automatizado, la llave
puede sacarse del interruptor de
encendido solamente cuando
está aplicado el freno de esta‐
cionamiento.
■ Bloquee el vehículo con el botón e
del mando a distancia.
Conecte el sistema de alarma anti‐ rrobo 3 28.
■ Los ventiladores de refrigeración del motor pueden seguir funcio‐
nando después de desconectar el
motor 3 172.

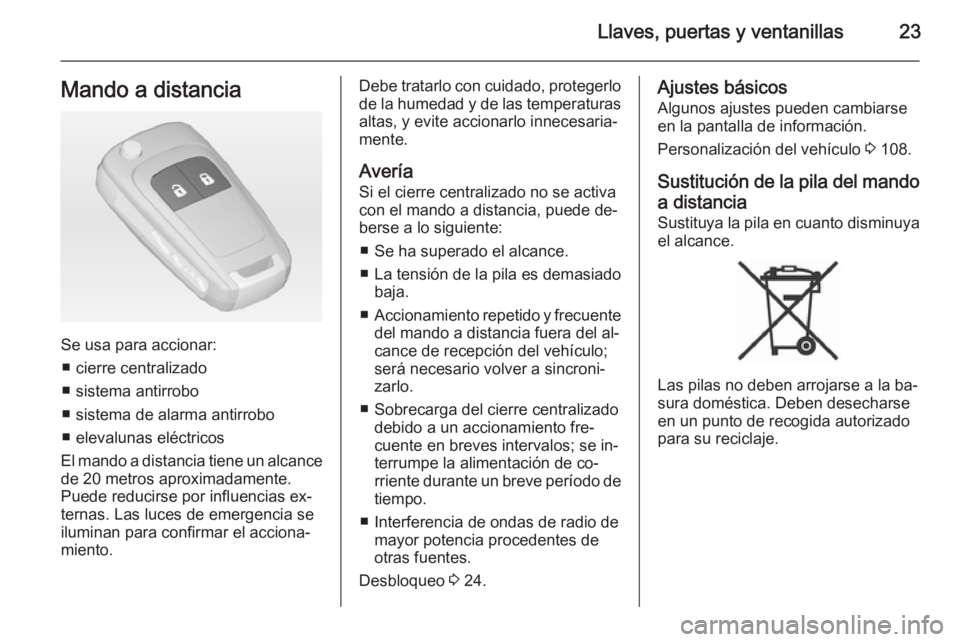

Llaves, puertas y ventanillas23Mando a distancia
Se usa para accionar:■ cierre centralizado
■ sistema antirrobo
■ sistema de alarma antirrobo
■ elevalunas eléctricos
El mando a distancia tiene un alcance
de 20 metros aproximadamente. Puede reducirse por influencias ex‐
ternas. Las luces de emergencia se
iluminan para confirmar el acciona‐
miento.
Debe tratarlo con cuidado, protegerlo de la humedad y de las temperaturas
altas, y evite accionarlo innecesaria‐
mente.
Avería
Si el cierre centralizado no se activa
con el mando a distancia, puede de‐
berse a lo siguiente:
■ Se ha superado el alcance.
■ La tensión de la pila es demasiado baja.
■ Accionamiento repetido y frecuente
del mando a distancia fuera del al‐cance de recepción del vehículo;
será necesario volver a sincroni‐
zarlo.
■ Sobrecarga del cierre centralizado debido a un accionamiento fre‐
cuente en breves intervalos; se in‐
terrumpe la alimentación de co‐
rriente durante un breve período de tiempo.
■ Interferencia de ondas de radio de mayor potencia procedentes de
otras fuentes.
Desbloqueo 3 24.Ajustes básicos
Algunos ajustes pueden cambiarse
en la pantalla de información.
Personalización del vehículo 3 108.
Sustitución de la pila del mando a distancia
Sustituya la pila en cuanto disminuya
el alcance.
Las pilas no deben arrojarse a la ba‐
sura doméstica. Deben desecharse en un punto de recogida autorizado
para su reciclaje.
28Llaves, puertas y ventanillasSeguridad del vehículo
Sistema antirrobo9 Advertencia
¡No utilice el sistema si hay perso‐
nas en el interior del vehículo! Laspuertas no se pueden desblo‐
quear desde el interior.
El sistema antirrobo bloquea mecáni‐
camente todas las puertas. Para ac‐tivar el sistema todas las puertas de‐
ben estar cerradas.
Si el encendido estaba conectado, se
debe abrir y cerrar una vez la puerta
del conductor para poder asegurar el
vehículo.
Al desbloquear el vehículo se desac‐
tiva el sistema antirrobo mecánico.
Esto no es posible con el botón de
cierre centralizado en el habitáculo.
Activación
Pulse dos veces el botón e del mando
a distancia en menos de 5 segundos.
Sistema de alarma
antirrobo
El sistema de alarma antirrobo se combina con el sistema antirrobo me‐ cánico.
El sistema vigila:
■ puertas, portón trasero, capó
■ encendido
Activación ■ Autoactivado 30 segundos des‐ pués de cerrar el vehículo pulsando
e una vez.
■ Pulsando directamente e dos ve‐
ces antes de que transcurran
5 segundos.
LED de estado
El LED de estado está integrado en el sensor situado en la parte superior
del tablero de instrumentos.
Llaves, puertas y ventanillas29
Estado durante los primeros
30 segundos desde la activación del
sistema de alarma antirrobo:LED encendido=comprobación, re‐
tardo de activa‐
ciónLED parpadea
rápidamente=las puertas, el por‐ tón trasero o el
capó no están bien
cerrados; o avería
del sistema
Estado después de activarse el sis‐
tema:
LED
parpadea
lentamente=el sistema está acti‐
vado
En caso de avería, recurra a la ayuda
de un taller.
Desactivación
Si se desbloquea el vehículo con el
botón c, se desactivará el sistema de
alarma antirrobo.
El sistema no se desactiva desblo‐
queando la puerta del conductor con
la llave o con el botón de cierre cen‐
tralizado en el habitáculo.
Alarma
Cuando se dispara, suena la bocina
de alarma y, simultáneamente, par‐
padean las luces de emergencia. El
número y la duración de las alarmas
está establecido por la ley.
La alarma se puede silenciar pul‐
sando cualquier botón del mando a
distancia o conectando el encendido.
El sistema de alarma antirrobo solo
puede desactivarse pulsando el bo‐
tón c del mando a distancia o conec‐
tando el encendido.
Si se dispara una alarma, que no ha
sido interrumpida por el conductor, se
indicará a través de las luces de
emergencia. Parpadearán rápida‐
mente tres veces cuando el vehículo
se desbloquee con el mando a dis‐
tancia.
Mensajes del vehículo 3 104.
Inmovilizador El sistema forma parte de la cerra‐
dura del encendido y comprueba si el
vehículo puede ser arrancado con la
llave utilizada.El inmovilizador se activa automáti‐
camente después de sacar la llave de
la cerradura del encendido.
Si el testigo de control d parpadea
con el encendido conectado, hay una avería en el sistema del inmoviliza‐
dor; no se puede arrancar el motor.
Desconecte el encendido y repita el
intento de arranque.
Si el testigo de control continúa par‐
padeando, intente arrancar el motor
con la llave de repuesto y recurra a la ayuda de un taller.
Nota
El inmovilizador no bloquea las
puertas. Después de salir del ve‐
hículo, siempre debe bloquearlo.
Conecte el sistema de alarma anti‐
rrobo 3 24, 3 28.
Testigo de control d 3 96.
98Instrumentos y mandos
Pulse el botón MENU para cambiar
entre menús o para volver de un sub‐ menú al siguiente nivel superior del
menú.
Gire la rueda de ajuste para resaltar
una opción del menú o para estable‐
cer un valor numérico.
Pulse el botón SET/CLR para selec‐
cionar una función o confirmar un
mensaje.
Menú de información del
vehículo
Pulse el botón MENU para seleccio‐
nar la página de información del ve‐
hículo.
Gire la rueda de ajuste para seleccio‐
nar un submenú.
Siga las instrucciones dadas en los
submenús.
■ Unidad
Pulse SET/CLR mientras se mues‐
tra la página de inicio. Seleccione
imperial (unidad 1) o métrica
(unidad 3) girando la rueda de
ajuste. Pulse SET/CLR para ajustar
la unidad.■ Pres neumático
La presión de los neumáticos de to‐ das las ruedas se muestran en esta
página durante la conducción
3 197.
■ Carga neumáticos
La pantalla de carga de neumático
selecciona la categoría de presión
del neumático Ligero, Eco o Máx.
conforme a la presión real del neu‐
mático inflado. Seleccione la cate‐ goría girando la rueda de ajuste.
Pulse SET/CLR para ajustar la ca‐
tegoría 3 197.
■ Indice del est. útil del aceite
Indica una estimación de la vida útil
del aceite. El número en % repre‐
senta la duración restante del
aceite e indica cuándo cambiar el
aceite del motor y el filtro 3 88.
■ Advertencia de velocidad
La pantalla de aviso de velocidad muestra alarmas cuando se ex‐
cede una velocidad definida.
Para ajustar un aviso de velocidad, pulse SET/CLR mientras se visua‐
liza la página. Gire la rueda de
ajuste para seleccionar el valor.
Pulse SET/CLR para ajustar la ve‐
locidad.
Instrumentos y mandos105
N.ºMensaje del vehículo7Gire el volante, desconecte el
encendido y vuélvalo a
conectar9Gire el volante vuelva a
encender el motor12Vehículo sobrecargado13Compresor sobrecalentado15Avería de la tercera luz de freno16Avería de la luz de freno17Fallo del sistema nivelación de
faros18Avería de la luz de cruce
izquierda19Avería de la luz antiniebla
trasera20Avería de la luz de cruce
derecha21Avería de la luz lateral izquierda22Avería de la luz lateral derechaN.ºMensaje del vehículo23Avería de la luz de marcha atrás24Avería de la luz de la matrícula25Avería del intermitente delan‐
tero izquierdo26Avería del intermitente trasero
izquierdo27Avería del intermitente delan‐
tero derecho28Avería del intermitente trasero
derecho35Sustituya la pila del mando a
distancia48Limpie el sistema de alerta de
punto ciego lateral53Apriete el tapón del combus‐
tible56Desequilibrio de presión en las
ruedas delanteras57Desequilibrio de presión en las
ruedas traserasN.ºMensaje del vehículo58Detección de neumáticos de
invierno59Abra y después cierre la venta‐
nilla del conductor60Abra y después cierre la venta‐
nilla del acompañante66Revisión del sistema de alarma
antirrobo67Revisión del bloqueo del
volante68Revisión de la dirección asis‐
tida75Revisión del aire acondicionado76Revisión del sistema de alerta
de punto ciego lateral79Rellene el aceite de motor82Cambie el aceite del motor
pronto84Potencia del motor reducida89Revisión urgente del vehículo
106Instrumentos y mandos
N.ºMensaje del vehículo95Revisión del airbag128Capó abierto134Fallo del asistente de aparca‐
miento, limpie el parachoques136Asistente de aparcamiento174Nivel de batería del vehículo
bajo258Asistente de aparcamiento
desconectadoMensajes del vehículo de la
pantalla de gama alta
Los mensajes del vehículo se mues‐
tran como texto. Siga las instruccio‐
nes que aparecen en los mensajes.
El sistema muestra mensajes relacio‐ nados con los temas siguientes:
■ niveles de líquidos
■ sistema de alarma antirrobo
■ frenos
■ sistemas de control de la conduc‐ ción
■ regulador de velocidad, limitador de velocidad
■ sistemas de asistencia al aparca‐miento
■ iluminación, sustitución de bombi‐ llas
■ sistema limpia y lavaparabrisas
■ puertas, ventanillas
■ mando a distancia
■ cinturones de seguridad
■ sistemas de airbags
■ motor y caja de cambios
■ presión de los neumáticos
■ batería del vehículo
Mensajes del vehículo en la
pantalla de información en color
Algunos mensajes importantes apa‐
recen adicionalmente en la pantalla de información en color. Algunos
mensajes sólo aparecen durante
unos segundos.
Avisos acústicos
Al arrancar el motor o durante la marcha
Sólo sonará un aviso cada vez.
