ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-4
3
GAUM3422
Multifunktionsmesser-Einheit
WARNUNG
GWA12423
Bevor Veränderungen an den Einstellun-
gen der Multifunktionsmesser-Einheit
vorgenommen werden, muss das Fahr-
zeug im Stillstand sein. Werden Einstel-
lungen während der Fahrt vorgenom-
men, kann dies den Fahrer ablenken und
die Unfallgefahr erhöhen.Die Multifunktionsmesser-Einheit beinhal-
tet:eine Geschwindigkeitsanzeige
einen Drehzahlmesser
eine Uhr
einen Kraftstoffmesser
einen Kühlflüssigkeitstemperatur-An-
zeiger
einen Kilometer- und Tageskilometer-
zähler
eine Multifunktionsanzeige
eine Stromkreis-Prüfeinrichtung
HINWEISVergewissern Sie sich, dass der
Schlüssel auf “ON” steht, bevor Sie
den Wahlknopf “SELECT”, den Rück-
stellknopf “RESET” und den Knopf
“INFO” verwenden.
Zur Überprüfung des Stromkreises
leuchten beim Drehen des Schlüssels
auf “ON” zunächst alle Display-Seg-
mente der Multifunktionsmesser-Ein-
heit kurz auf und erlöschen dann wie-
der. Der Geschwindigkeitsmesser, der
Drehzahlmesser, der Kraftstoffmesser
und die Kühlflüssigkeitstemperaturan-
zeige führen danach einen Anzeige-
test durch und über die Multifunkti-
onsanzeige läuft eine
Begrüßungsanzeige.
Nur für UK: Um den Geschwindig-
keitsmesser und die Multifunktionsan-
zeigen von Kilometer auf Meilen (oder
1. “INFO”-Schalter
2. Rückstellknopf “RESET”
3. Wahlknopf “SELECT”ZAUM1145
SELECT
RESET
INFO
km/L/100kmMPG
km/h
MPH
Lo
1/2ODO
FTRIP
x1000r/min
OILOIL2
3
1
1. Kühlflüssigkeitstemperatur-Anzeiger
2. Drehzahlmesser
3. Kraftstoffmesser
4. Kilometerzähler/Tageskilometerzähler/Kraft-
stoffreserve-Kilometerzähler
5. Uhr
6. Fehlercode-Anzeige
7. Geschwindigkeitsmesser
8. MultifunktionsanzeigeZAUM1146
km/h
Lo
Hi
1/2ODO
x1000r/min
OIL1
2
3
4
5
6
7
8
U5D7G5G0.book Page 4 Tuesday, August 19, 2014 2:44 PM
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-6
3

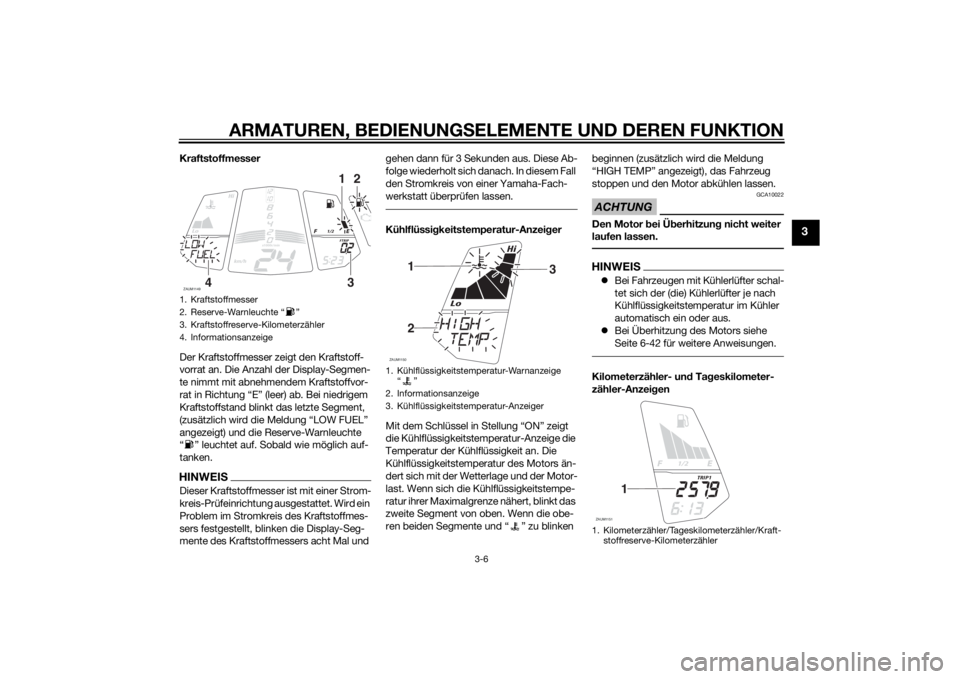

Kraftstoffmesser
Der Kraftstoffmesser zeigt den Kraftstoff-
vorrat an. Die Anzahl der Display-Segmen-
te nimmt mit abnehmendem Kraftstoffvor-
rat in Richtung “E” (leer) ab. Bei niedrigem
Kraftstoffstand blinkt das letzte Segment,
(zusätzlich wird die Meldung “LOW FUEL”
angezeigt) und die Reserve-Warnleuchte
“ ” leuchtet auf. Sobald wie möglich auf-
tanken.HINWEISDieser Kraftstoffmesser ist mit einer Strom-
kreis-Prüfeinrichtung ausgestattet. Wird ein
Problem im Stromkreis des Kraftstoffmes-
sers festgestellt, blinken die Display-Seg-
mente des Kraftstoffmessers acht Mal und gehen dann für 3 Sekunden aus. Diese Ab-
folge wiederholt sich danach. In diesem Fall
den Stromkreis von einer Yamaha-Fach-
werkstatt überprüfen lassen.
Kühlflüssigkeitstemperatur-Anzeiger
Mit dem Schlüssel in Stellung “ON” zeigt
die Kühlflüssigkeitstemperatur-Anzeige die
Temperatur der Kühlflüssigkeit an. Die
Kühlflüssigkeitstemperatur des Motors än-
dert sich mit der Wetterlage und der Motor-
last. Wenn sich die Kühlflüssigkeitstempe-
ratur ihrer Maximalgrenze nähert, blinkt das
zweite Segment von oben. Wenn die obe-
ren beiden Segmente und “ ” zu blinken beginnen (zusätzlich wird die Meldung
“HIGH TEMP” angezeigt), das Fahrzeug
stoppen und den Motor abkühlen lassen.
ACHTUNG
GCA10022
Den Motor bei Überhitzung nicht weiter
laufen lassen.HINWEISBei Fahrzeugen mit Kühlerlüfter schal-
tet sich der (die) Kühlerlüfter je nach
Kühlflüssigkeitstemperatur im Kühler
automatisch ein oder aus.
Bei Überhitzung des Motors siehe
Seite 6-42 für weitere Anweisungen.Kilometerzähler- und Tageskilometer-
zähler-Anzeigen
1. Kraftstoffmesser
2. Reserve-Warnleuchte “ ”
3. Kraftstoffreserve-Kilometerzähler
4. InformationsanzeigeZAUM1149
km/h
Lo
Hi
1/2
FTRIP
x1000r/min
2
13
4
1. Kühlflüssigkeitstemperatur-Warnanzeige
2. Informationsanzeige
3. Kühlflüssigkeitstemperatur-AnzeigerZAUM1150
Lo
Hi
1
3
2
1. Kilometerzähler/Tageskilometerzähler/Kraft-
stoffreserve-KilometerzählerZAUM1151
1/2
TRIP1
1
U5D7G5G0.book Page 6 Tuesday, August 19, 2014 2:44 PM
