WERKING VAN DE BEDIENINGSELEMENTEN EN INSTRUMENTEN
3-6
3
BrandstofniveaumeterDe brandstofniveaumeter geeft aan hoe-
veel brandstof in de tank aanwezig is. De
displaysegmenten van de brandstofniveau-
meter verdwijnen richting “E” (leeg) naar-
mate het brandstofniveau verder daalt.
Wanneer de brandstofmeter wisselt van
twee segmenten naar slechts een segment,
is er nog ongeveer 5.0 L (1.32 US gal,
1.10 Imp.gal) brandstof over in de brand-
stoftank. Vul zo snel mogelijk brandstof bij.OPMERKINGAls de weergave een andere functie toont
wanneer dit gebeurt, wisselt de weergave
automatisch naar de brandstofmetermo-
dus.
Het waarschuwingslampje brandstofniveau
gaat branden en de weergave wisselt naar
de brandstofreserve-rittellermodus “Trip F”
als het brandstofniveau zeer laag is. Vul zo
snel mogelijk brandstof bij om te voorko-
men dat u zonder brandstof komt te staan.
Om de klok op tijd te zetten1. Druk op de toets “SELECT” om te wis-
selen naar de klokweergave.
2. Houd de “SELECT”-schakelaar en de “RESET” tegelijkertijd ten minste drie
seconden ingedrukt.
3. Als de uuraanduiding begint te knip- peren, druk dan op de “SELECT”-
schakelaar om de uren in te stellen.
4. Als u op de “RESET”-schakelaar drukt, gaat de minutenaanduiding
knipperen. 5. Druk op de “SELECT”-schakelaar om
de minuten in te stellen.
6. Druk op de “RESET”-toets en laat deze dan los om de klok te starten.
Zelf dia gnosesysteem
Dit model is uitgerust met een zelfdiagno-
sesysteem voor diverse elektrische circuits.
Als in een van deze circuits een storing
wordt gedetecteerd, gaat het waarschu-
wingslampje motorstoring branden en
geeft het display een foutcode weer.
Als het display foutcodes weergeeft, noteer
deze dan en vraag een Yamaha dealer om
het voertuig te controleren.

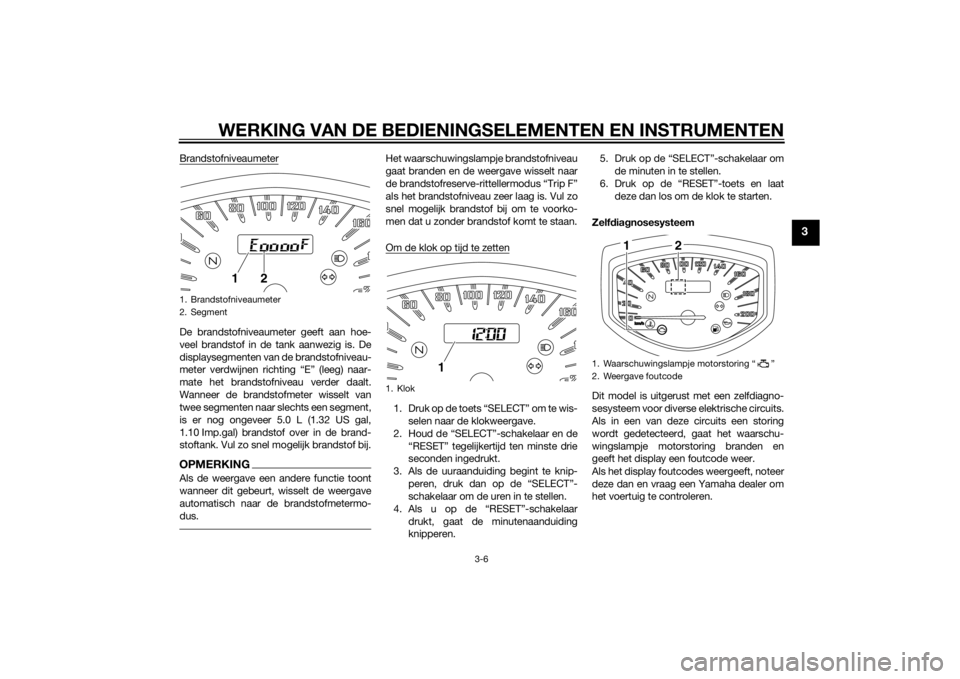

1. Brandstofniveaumeter
2. Segment
1
2
1. Klok
1
1. Waarschuwingslampje motorstoring “ ”
2. Weergave foutcode
1
2
U2SSD0D0.book Page 6 Monday, November 4, 2013 11:15 AM

WERKING VAN DE BEDIENINGSELEMENTEN EN INSTRUMENTEN
3-7
3
LET OP
DCA11591
Wanneer het display een foutcode aan-
geeft, moet de machine zo spoedig mo-
gelijk worden gecontroleerd om
motorschade te voorkomen.Helderheidsregeling
Met deze functie regelt u de helderheid van
het paneel voor de multifunctionele meter,
afgestemd op het aanwezige daglicht.
Om de helderheid in te stellen1. Draai de sleutel naar “OFF”.
2. Druk de “SELECT”-toets in en houddeze ingedrukt.
3. Draai de sleutel naar “ON”, wacht vijf seconden en laat dan de “SELECT”-
toets los. 4. Stel de helderheid van het paneel voor
de multifunctionele meter in door op
de “SELECT”-knop te drukken.
5. Druk op de toets “RESET”. De weergave keert weer terug naar de
vorige modus.
DAU1234G
StuurschakelaarsLinks
1. Weergave helderheidsniveau
1
1. Lichtsignaalschakelaar “ ”
2. Dimlichtschakelaar “ / ”
3. Richtingaanwijzerschakelaar “ / ”
4. Claxonschakelaar “ ”
3
4 12
U2SSD0D0.book Page 7 Friday, November 8, 2013 4:58 PM

GEBRUIK EN BELANGRIJKE RIJ-INFORMATIE
5-1
5
DAU15952
Lees de gebruikershandleiding zorgvuldig
door om u vertrouwd te maken met alle be-
dieningselementen. Als u de werking van
een functie of bedieningselement niet be-
grijpt, vraag dan uw Yamaha dealer om uit-
leg.
WAARSCHUWING
DWA10272
Een onvol doen de vertrouw dhei d met de
b ed ienin gselementen kan lei den tot ver-
lies van d e controle, met mo gelijk een
on geval of letsel tot g evolg.
DAU48711
OPMERKINGDit model is uitgerust met:
 een hellingshoeksensor, waarbij de
motor afslaat bij kanteling. In dat geval
wordt op het multifunctionele display
foutcode 30 weergegeven, maar dit
betreft geen storing. Draai de sleutel
naar “OFF” en vervolgens naar “ON”
om de foutcode te wissen. Als u dat
niet doet zal de motor niet starten, on-
danks dat de motor wordt aange-
zwengeld als u op de startknop drukt.
 een automatische motorstop. De mo-
tor stopt automatisch als deze 20 mi-
nuten stationair draait. Als de motor
stopt, druk dan simpelweg op de
startknop om de motor opnieuw te
starten.
DAU59690
Starten van d e motorDoor het startspersysteem is starten alleen
mogelijk als aan een van de volgende voor-
waarden is voldaan:
 De versnellingsbak staat in de vrij-
stand.
 De versnellingsbak staat in een ver-
snelling geschakeld terwijl de koppe-
lingshendel is ingetrokken en de
zijstandaard is opgeklapt.
Zie pagina 3-17 voor meer informatie.
1. Draai de contactsleutel naar “ON” en controleer of de noodstopschakelaar
op “ ” is gezet.
De volgende waarschuwingslampjes
moeten enkele seconden oplichten en
dan uitgaan.
 Waarschuwingslampje olieni-
veau
 Waarschuwingslampje brand-
stofniveau
 Waarschuwingslampje koelvloei-
stoftemperatuur
 Waarschuwingslampje motor-
storingLET OP
DCA15485
Als een waarschuwin gslampje niet gaat
b ran den wanneer d e sleutel naar “ON”
wor dt ged raai d, of wanneer een waar-
