2014 YAMAHA XVS1300CU Betriebsanleitungen (in German)

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
6-25
6
GAU23252
Hinterra daufhän gun g schmierenDie Drehpunkte der Hinterradaufhängung
sollten in den empfohlenen Abständen in
einer Yamaha-Fachwerkstatt gemäß War-
tungs- und Schmiertabelle geschmiert wer-
den.
GAUM1653
S chwin gen-Drehpunkte schmie-
renDie Schwingen-Drehpunkte müssen in ei-
ner Yamaha-Fachwerkstatt in den vorge-
schriebenen Abständen geschmiert wer-
den, gemäß der Tabelle für regelmäßige
Wartung und Schmierung.
GAU23273
Teleskopg ab el prüfenZustand und Funktion der Teleskopgabel
müssen folgendermaßen in den empfohle-
nen Abständen gemäß Wartungs- und
Schmiertabelle geprüft werden.
Zustan d prüfen
Die Innenrohre auf Kratzer, andere Beschä-
digungen und Öllecks prüfen.

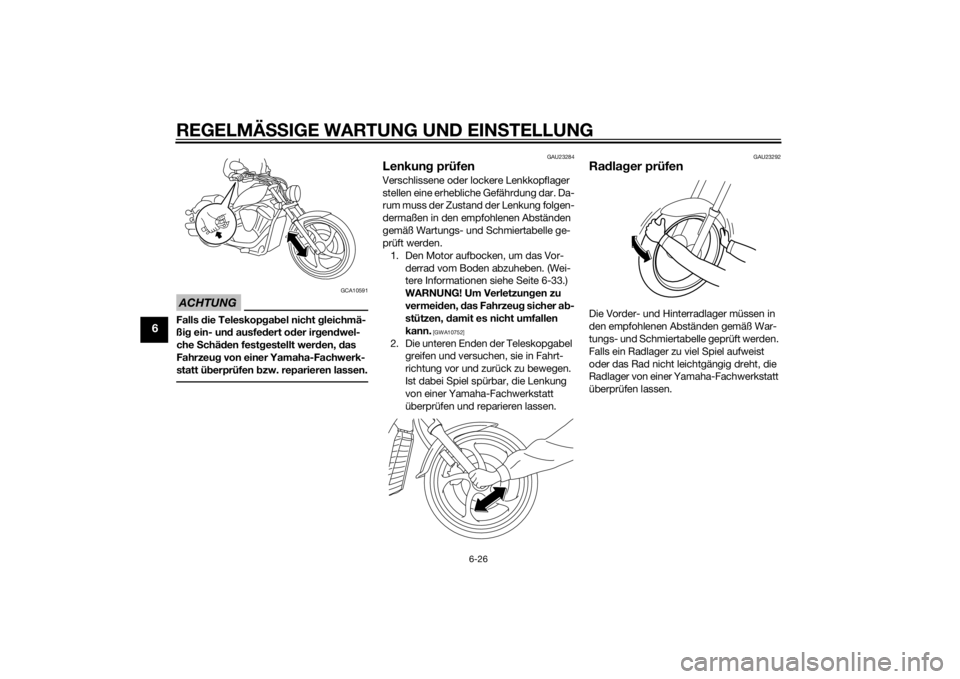

Funktionsprüfun g
1. Das Fahrzeug auf einem ebenen Un-
tergrund abstellen und in gerader
Stellung halten. WARNUNG! Um Ver-
letzun gen zu vermei den, das Fahr-
zeu g sicher a bstützen, damit es
nicht umfallen kann.
[GWA10752]
2. Bei kräftig gezogenem Handbremshe- bel die Gabel durch starken Druck auf
den Lenker mehrmals einfedern und
prüfen, ob sie leichtgängig ein- und
ausfedert.
Empfohlenes
Schmiermittel:
Lithiumseifenfett
Empfohlenes Schmiermittel:
Lithiumseifenfett
U2SSG0G0.book Page 25 Monday, November 4, 2013 11:13 AM

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
6-26
6
ACHTUNG
GCA10591
Falls die Teleskopg ab el nicht g leichmä-
ßi g ein- un d ausfe dert o der ir gen dwel-
che Schäd en fest gestellt wer den, das
Fahrzeu g von einer Yamaha-Fachwerk-
statt ü berprüfen bzw. reparieren lassen.
GAU23284
Lenkung prüfenVerschlissene oder lockere Lenkkopflager
stellen eine erhebliche Gefährdung dar. Da-
rum muss der Zustand der Lenkung folgen-
dermaßen in den empfohlenen Abständen
gemäß Wartungs- und Schmiertabelle ge-
prüft werden.
1. Den Motor aufbocken, um das Vor- derrad vom Boden abzuheben. (Wei-
tere Informationen siehe Seite 6-33.)
WARNUNG! Um Verletzun gen zu
vermei den, das Fahrzeug sicher ab-
stützen, damit es nicht umfallen
kann.
[GWA10752]
2. Die unteren Enden der Teleskopgabel greifen und versuchen, sie in Fahrt-
richtung vor und zurück zu bewegen.
Ist dabei Spiel spürbar, die Lenkung
von einer Yamaha-Fachwerkstatt
überprüfen und reparieren lassen.
GAU23292
Radla ger prüfenDie Vorder- und Hinterradlager müssen in
den empfohlenen Abständen gemäß War-
tungs- und Schmiertabelle geprüft werden.
Falls ein Radlager zu viel Spiel aufweist
oder das Rad nicht leichtgängig dreht, die
Radlager von einer Yamaha-Fachwerkstatt
überprüfen lassen.
U2SSG0G0.book Page 26 Monday, November 4, 2013 11:13 AM

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
6-27
6
GAU50711
BatterieDie Batterie befindet sich unter dem Sitz.
(Siehe Seite 3-13.)
Dieses Modell ist mit einer VRLA-Batterie
(Valve Regulated Lead Acid) ausgestattet.
Die Kontrolle des Säurestands und das
Auffüllen von destilliertem Wasser entfallen
deshalb. Die Anschlüsse der Batteriekabel
müssen jedoch kontrolliert und ggf. festge-
zogen werden.
WARNUNG
GWA10761
 Die Batterie enthält g iftige Schwe-
felsäure, die schwere Verätzun gen
hervorrufen kann. Daher beim Um-
g an g mit Batterien stets einen ge-
ei gneten Aug enschutz tra gen. Au- g
en, Haut un d Klei dun g unter
keinen Umstän den mit Batteriesäu-
re in Berührun g b rin gen. Im Falle,
d ass Batteriesäure mit Haut in Be-
rührun g kommt, führen Sie die fol-
g en den ER STE HILFE-Maßnahmen
d urch.
ÄUßERLICH: Mit reichlich Was-
ser a bspülen.
INNERLICH: Große Men gen
Wasser od er Milch trinken un d
sofort einen Arzt rufen.
destens 15 Minuten
lan g g rün dlich mit Wasser spülen
und sofort einen Arzt aufsuchen.
 Die Batterie erzeu gt explosives
Wasserstoff gas (Knall gas). Daher
Funken, offene Flammen, brennen-
d e Z

i g aretten un d an dere Feuer-
quellen von d er Batterie fern halten.
Beim La den der Batterie in ge-
schlossenen Räumen für ausrei-
chen de Belüftun g sor gen.
 DIES UND BATTERIEN VON KIN-
DERN FERN HALTEN.
ACHTUNG
GCA10621
Unter keinen Umstän den die Zellver-
schlusskappen entfernen, da dies die
Batterie ernsthaft beschäd ig en wür de.Batterie aufla den
Bei Entladung die Batterie so bald wie
möglich von einer Yamaha-Fachwerkstatt
aufladen lassen. Beachten Sie, dass die
Batterie sich durch die Zuschaltung elektri-
scher Nebenverbraucher schneller entlädt,
wenn das Fahrzeug mit solchen ausgestat-
tet ist.ACHTUNG
GCA16522
Zum La den der VRLA-Batterie (Valve Re-
g ulate d Lea d Acid ) ist ein spezielles
Konstantspannung s-Ladeg erät nöti g.
Bei Verwen dun g eines herkömmlichen
La deg eräts nimmt die Batterie Scha den.Batterie la gern
1. Wird das Fahrzeug über einen Monat lang nicht benutzt, die Batterie aus-
bauen, aufladen und an einem kühlen
und trockenen Ort lagern. ACHTUNG:
Beim Aus bau der Batterie d arauf
achten, dass der Schlüssel auf

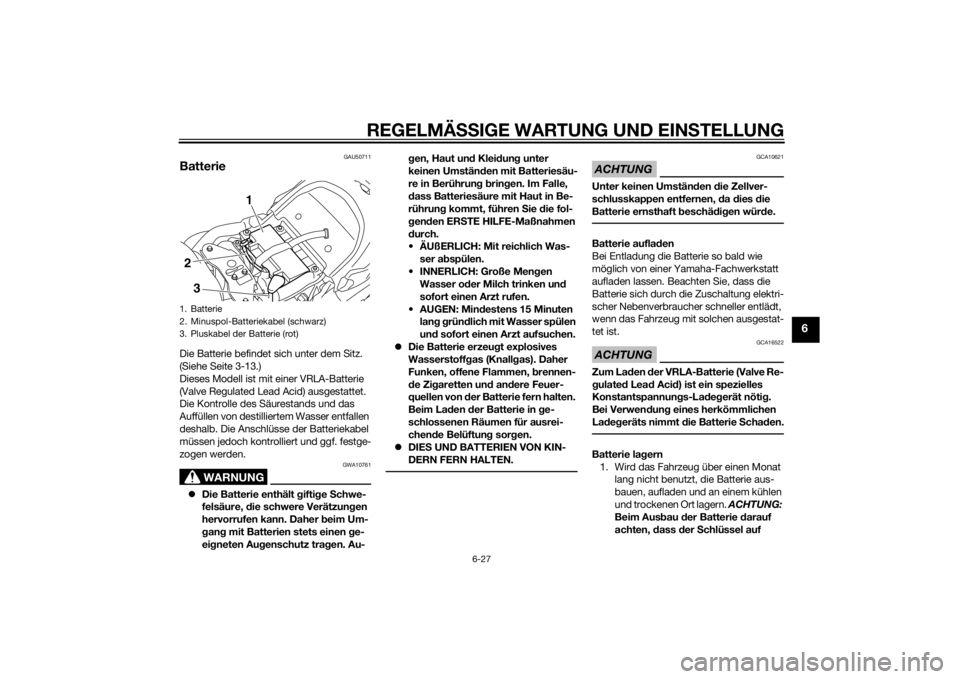

1. Batterie
2. Minuspol-Batteriekabel (schwarz)
3. Pluskabel der Batterie (rot)
1
23
U2SSG0G0.book Page 27 Monday, November 4, 2013 11:13 AM

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
6-28
6
“OFF” ged reht wur de, dann zuerst
d as Minuska bel un d anschließen d
d as Pluska bel a bnehmen.
[GCA16303]
2. Bei einer Stilllegung von mehr als zwei
Monaten mindestens einmal im Monat
den Ladezustand der Batterie über-
prüfen und ggf. aufladen.
3. Vor der Montage die Batterie vollstän-
dig aufladen. ACHTUNG: Beim Ein-
b au der Batterie d arauf achten,
d ass der Schlüssel auf “OFF” ge-
d reht wur de, dann zuerst d as Plus-
ka bel un d anschließen d d as Mi-
nuska bel anschließen.
[GCA16841]
4. Nach der Montage sicherstellen, dass
die Batteriekabel richtig an die Batte-
rieklemmen angeschlossen sind.ACHTUNG
GCA16531
Die Batterie immer in aufg eladenem Zu-
stan d halten. Die La gerun g einer entla-
d enen Batterie kann die Batterie dauer-
haft beschä dig en.
GAU50811
S icherun gen wechselnDie Hauptsicherung, die Sicherung für das
Kraftstoffeinspritzsystem und der Siche-
rungskasten, der die Sicherungen für die
einzelnen Stromkreise enthält, befinden
sich unter dem Sitz. (Siehe Seite 3-13.)
HINWEISDie Abdeckung des Starter-Relais nach
oben herausziehen, um Zugang zur Siche-
rung des Kraftstoff-Einspritzsystems zu er-
halten.

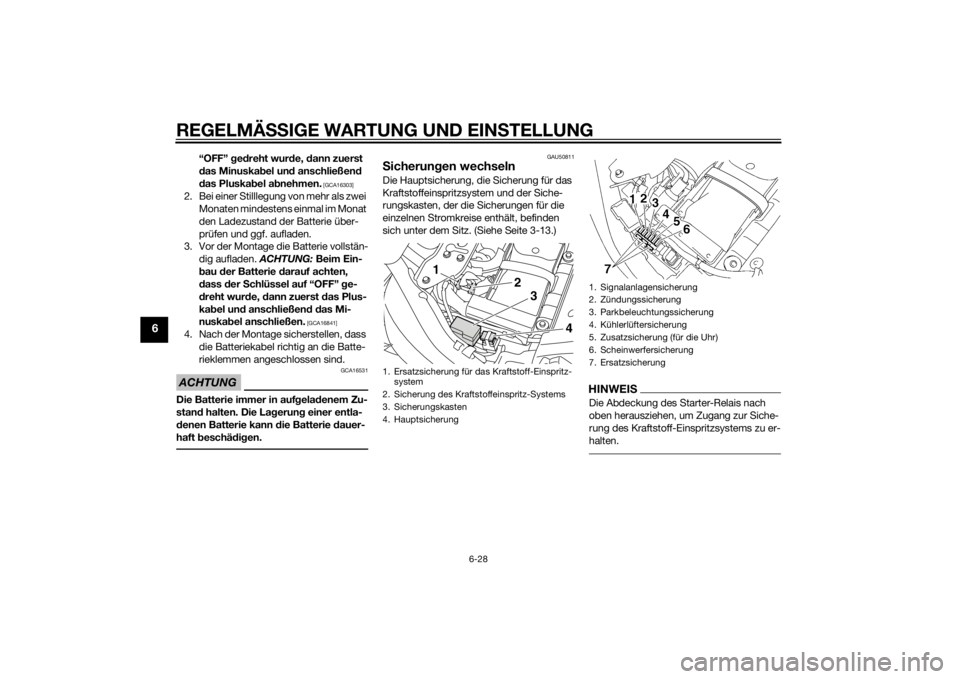

1. Ersatzsicherung für das Kraftstoff-Einspritz-
system
2. Sicherung des Kraftstoffeinspritz-Systems
3. Sicherungskasten
4. Hauptsicherung
1
2
3
4
1. Signalanlagensicherung
2. Zündungssicherung
3. Parkbeleuchtungssicherung
4. Kühlerlüftersicherung
5. Zusatzsicherung (für die Uhr)
6. Scheinwerfersicherung
7. Ersatzsicherung
U2SSG0G0.book Page 28 Monday, November 4, 2013 11:13 AM

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
6-29
6
Eine durchgebrannte Sicherung folgender-
maßen erneuern.
1. Den Zündschlüssel auf “OFF” drehen und den betroffenen Stromkreis aus-
schalten.
2. Die durchgebrannte Sicherung her- ausnehmen, und dann eine neue Si-
cherung mit der vorgeschriebenen
Amperezahl einsetzen. WARNUNG!
Keine Sicherun g mit einer höheren
als der vor geschrie benen Ampere-
zahl verwen den, um S chäden an
elektrischen Komponenten un d ei-
nen mö glichen Bran d zu vermei-
d en.
[GWA15132]
3. Den Zündschlüssel auf “ON” drehen
und den betroffenen Stromkreis ein-
schalten, um zu prüfen, ob die von
diesem Kreis versorgten Verbraucher
funktionieren.
4. Falls die neue Sicherung sofort wieder durchbrennt, die elektrische Anlage
von einer Yamaha-Fachwerkstatt
überprüfen lassen.
GAU48514
Scheinwerferlampe auswech-
selnDieses Modell ist mit einer Halogen-
Scheinwerferlampe ausgestattet. Eine
durchgebrannte Scheinwerferlampe kann
folgendermaßen ausgewechselt werden.ACHTUNG
GCA10651
Darauf achten, fol gen de Teile nicht zu
b eschäd ig en:
 Scheinwerferlampe
S chweiß- un d Fettspuren auf dem
Glas beeinträchti gen die Leucht-
kraft un d Le bens dauer der Lampe.
Deshal b d en Glaskol ben der
S cheinwerferlampe nicht mit d en
Fin gern berühren. Verunreini gun-
g en der Scheinwerferlampe mit ei-
nem mit Alkohol o der Ver dünner
an gefeuchteten Tuch entfernen.
 Streuschei be
Keinerlei Aufkle ber o der Folien an
d er Streuschei be an brin gen.
Die vor geschrie bene Lampen-Be-
zeichnun g (Leistun g) un bed in gt be-
ac

hten.
1. Ersatzsicherung für das Kraftstoff-Einspritz- system
2. Abdeckung des Starter-Relais
3. Sicherung des Kraftstoffeinspritz-Systems
3 2
1
Vor geschrieb ene Sicherun gen:
Hauptsicherung:
50.0 A
Scheinwerfersicherung: 20.0 A
Signalanlagensicherung: 10.0 A
Zündungssicherung:
15.0 A
Parkleuchten-Sicherung: 10.0 A
Kühlerlüftersicherung: 20.0 A
Sicherung des Kraftstoffeinspritz-
Systems: 10.0 A
Zusatzsicherung:
10.0 A
U2SSG0G0.book Page 29 Monday, November 4, 2013 11:13 AM

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
6-30
6
1. Den Scheinwerfereinsatz abschrau-
ben.
2. Den Scheinwerfer-Steckverbinder lö- sen und dann die Lampenschutzkap-
pe abnehmen. 3. Den Lampenhalter aushängen und
dann die durchgebrannte Lampe her-
ausnehmen.
4. Eine neue Scheinwerferlampe einset- zen und mit dem Lampenhalter si-
chern. 5. Die Lampenschutzkappe und dann
den Steckverbinder aufsetzen.
HINWEISBeim Aufsetzen der Lampenschutzkappe
sicherstellen, dass die Markierung “TOP”
nach oben weist.6. Den Scheinwerfereinsatz festschrau-ben.
7. Den Scheinwerfer ggf. von einer Yamaha-Fachwerkstatt einstellen las-
sen.

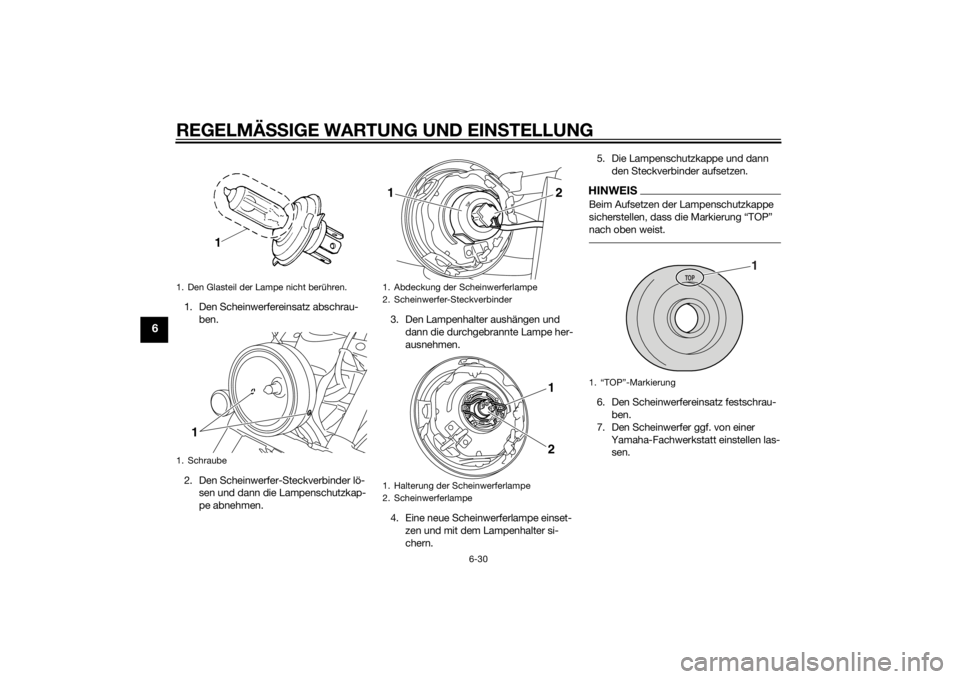

1. Den Glasteil der Lampe nicht berühren.
1. Schraube
1
1. Abdeckung der Scheinwerferlampe
2. Scheinwerfer-Steckverbinder
1. Halterung der Scheinwerferlampe
2. Scheinwerferlampe1
221
1. “TOP”-Markierung
TOP
1
U2SSG0G0.book Page 30 Monday, November 4, 2013 11:13 AM

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
6-31
6
GAU24182
Rücklicht/BremslichtDieses Modell ist mit LED-Rück-
licht/Bremslicht ausgestattet.
Von einer Yamaha-Fachwerkstatt prüfen
lassen falls das Rücklicht/Bremslicht nicht
funktioniert.
GAU24215
Blinkerlampe auswechseln1. Die Blinker-Streuscheibe abschrau-
ben.
2. Die durchgebrannte Lampe hineindrü- cken und gegen den Uhrzeigersinn
herausdrehen. 3. Die neue Lampe in die Fassung hin-
eindrücken und dann im Uhrzeiger-
sinn bis zum Anschlag drehen.
4. Die Streuscheibe festschrauben. ACHTUNG: Die Schrau ben nicht
ü b ermäßi g anziehen, d a sonst die
S treuschei be brechen kann.
[GCA10682]

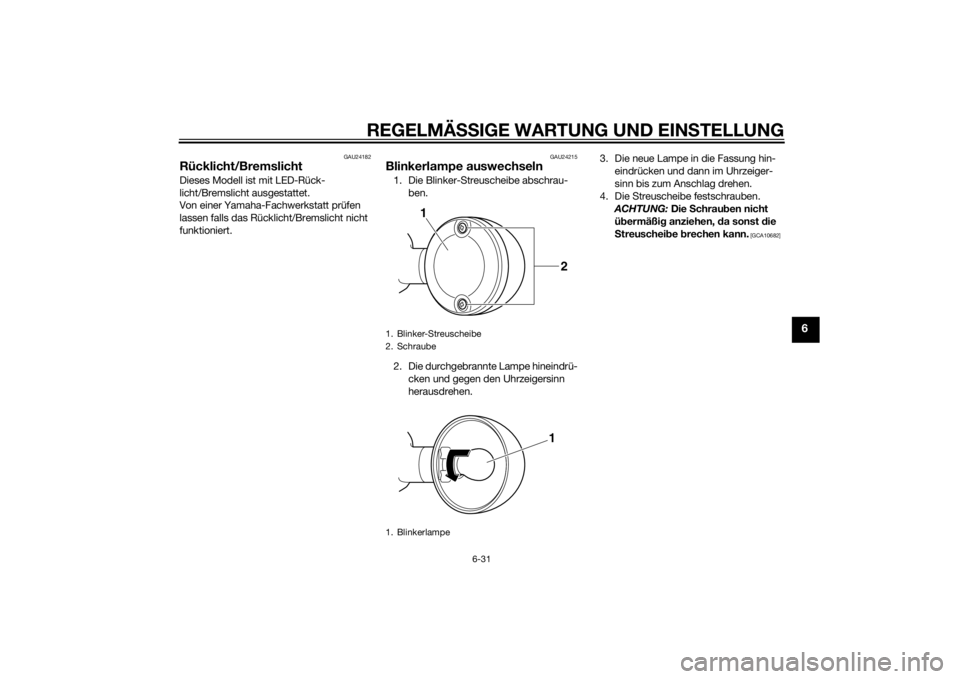

1. Blinker-Streuscheibe
2. Schraube
1. Blinkerlampe
2
1
1
U2SSG0G0.book Page 31 Monday, November 4, 2013 11:13 AM

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
6-32
6
GAU24331
Kennzeichen beleuchtun gFalls die Kennzeichenbeleuchtung nicht
aufleuchtet, den Stromkreis von einer
Yamaha-Fachwerkstatt überprüfen lassen
oder die Lampe auswechseln.
GAU45226
S tan dlichtlampe auswechseln Eine durchgebrannte Standlichtlampe kann
folgendermaßen ausgewechselt werden.
1. Den Scheinwerfereinsatz abschrau-
ben. (Siehe Seite 6-29.)
2. Die Fassung der Standlichtlampe (zu- sammen mit der Lampe) herauszie-
hen.
3. Die durchgebrannte Lampe heraus- ziehen. 4. Eine neue Lampe in die Fassung ein-
setzen.
5. Die Fassung (samt Lampe) einsetzen
und hineindrücken.
6. Den Scheinwerfereinsatz festschrau- ben.1. Stecker der Standlichtlampe
1
1. Standlichtlampe
1
U2SSG0G0.book Page 32 Monday, November 4, 2013 11:13 AM
