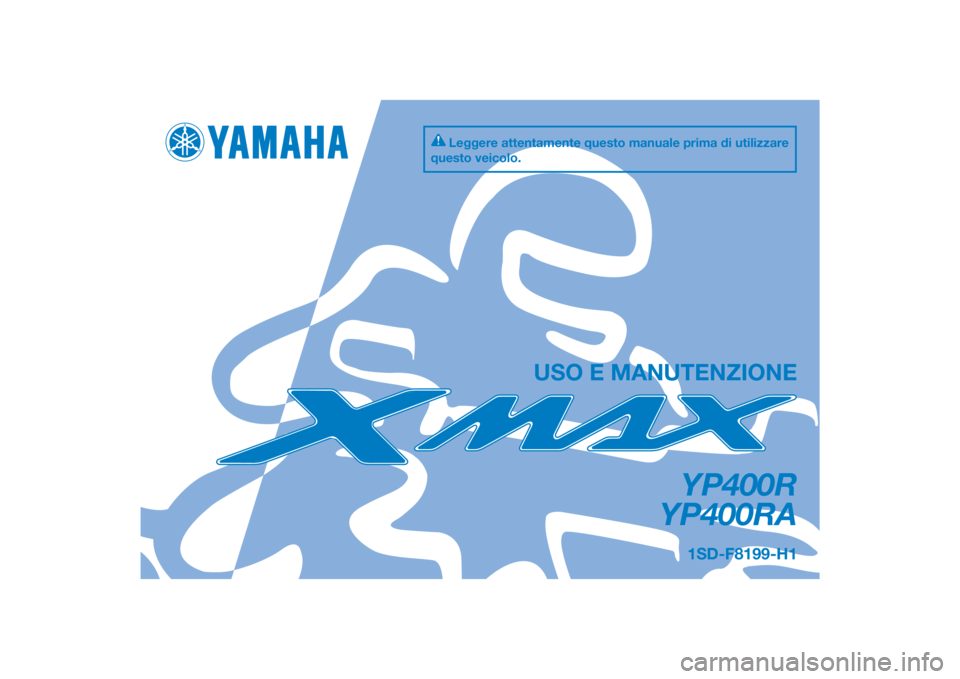

2014 YAMAHA XMAX 400 Manuale duso (in Italian)

DIC183
YP400R
YP400RA
USO E MANUTENZIONE
1SD-F8199-H1
Leggere attentamente questo manuale prima di utilizzare
questo veicolo.
[Italian (H)]

HAU50921
Leggere attentamente questo manuale prima di utilizzare questo veicolo. Questo manuale dovrebbe accompa-
gnare il veicolo se viene venduto.
General manager of quality assurance div. Date of issue: 1 Aug. 2002 Place of issue: Shizuoka, Japan
DECLARATION of CONFORMITY






  

Company: YAMAHA MOTOR ELECTRONICS CO., LTD. We
Address: 1450-6, Mori, Mori-Machi, Shuchi-gun, Shizuoka-Ken, 437-0292 Japan
Kind of equipment: IMMOBILIZER Hereby declare that the product:
Type-designation: 5SL-00
is in compliance with following norm(s) or documents:
R&TTE Directive(1999/5/EC)
EN300 330-2 v1.3.1(2006-01), EN300 330-2 v1.5.1(2010-02)
EN60950-1:2006/A11:2009
Two or Three-Wheel Motor Vehicles Directive(97/24/EC: Chapter 8, EMC)
1
2
3
4Version up the norm of EN60950 to EN60950-1
To change company name
version up of the following norm:
• EN300 330-2 v1.1.1 to EN300 330-2 v1.3.1 and EN300 330-2 v1.5.1

27 Feb. 2006
1 Mar. 2007
8 Jul. 2010 Revision record
No. Contents
To change contact person and integrate type-designation.Date
9 Jun. 2005
Direttore generale divisione controllo qualità Data di emissione: 1 agosto 2002 Luogo di emissione: Shizuoka, Giappone
DICHIARAZIONE DI CONFORMITÀ







  
  

Azienda: YAMAHA MOTOR ELECTRONICS CO., LTD. NoiIndirizzo: 1450-6, Mori, Mori-machi, Shuchi-gun, Shizuoka-ken, 437-0292 GiapponeTipo di equipaggiamento: IMMOBILIZZATORE
Dichiariamo con la presente che il prodotto:
Definizione tipo: 5SL-00
è conforme con le seguenti norme o documenti:
Direttiva R&TTE (1999/5/CE)
EN300 330-2 v1.3.1(2006-01), EN300 330-2 v1.5.1(2010-02)
EN60950-1:2006/A11:2009
Direttiva sui veicoli a due o tre ruote (97/24/CE: capitolo 8, EMC)
1
2
3
4Versione fino alla norma da EN60950 a EN60950-1
Per modificare il nome dell’azienda
versione fino alla norma seguente:


27 febbr. 20061 marzo 2007
8 luglio 2010 Cronologia revisioni
N. Indice
Per modificare il contatto e riunire i tipi di designazione.Data9 giugno 2005
U1SDH1H0.book Page 1 Wednesday, September 18, 2013 10:41 AM

INTRODUZIONE
HAU10114
Benvenuti nel mondo delle moto Yamaha!
Con l’acquisto del YP400R/YP400RA, potrete avvalervi della vasta esperienza Yamaha e delle tecnologie più avanzate profuse nella pro-
gettazione e nella costruzione di prodotti di alto livello qualitativo che hanno valso a Yamaha la sua reputazione di assoluta affidabilità.
Leggete questo manuale senza fretta e da cima a fondo. Potrete godervi tutti i vantaggi che il vostro YP400R/YP400RA offre. Il Libretto
uso e manutenzione non fornisce solo istruzioni sul funzionamento, la verifica e la manutenzione del vostro scooter, ma indica anche
come salvaguardare sé stessi e gli altri evitando problemi e il rischio di lesioni.
Inoltre i numerosi consigli contenuti in questo libretto aiutano a mantenere il vostro scooter nelle migliori condizioni possibili. Se una volta
letto il manuale, aveste ulteriori quesiti da porre, non esitate a rivolgervi al vostro concessionario Yamaha.
Il team della Yamaha vi augura una lunga guida sicura e piacevole. Ricordate sempre di anteporre la sicurezza ad ogni altra cosa.
La Yamaha è alla continua ricerca di soluzioni avanzate da utilizzare nella progettazione e nel costante miglioramento della qualità del
prodotto. In conseguenza di ciò, sebbene questo manuale contenga le informazioni più aggiornate sul prodotto, disponibili alla data della
sua pubblicazione, è possibile che capiti di rilevare delle lievi difformità tra lo scooter e quanto descritto nel manuale. In caso di altre
questioni in merito al presente manuale, consultare un concessionario Yamaha.
AVVERTENZA
HWA12412
Si prega di leggere questo libretto per intero e attentamente prima di utilizzare questo scooter.
U1SDH1H0.book Page 1 Wednesday, September 18, 2013 10:41 AM

INFORMAZIONI IMPORTANTI NEL LIBRETTO USO E MANUTENZIONE
HAU10134
Le informazioni particolarmente importanti sono evidenziate dai seguenti richiami:
*Il prodotto e le specifiche sono soggetti a modifiche senza preavviso.Questo è il simbolo di pericolo. Viene utilizzato per richiamare l’attenzione sui rischi poten-
ziali di infortuni. Osservare tutti i messaggi di sicurezza che seguono questo simbolo per evi-
tare infortuni o il decesso.
Un’AVVERTENZA indica una situazione pericolosa che, se non evitata, potrebbe provocare il
decesso o infortuni gravi.
Un richiamo di ATTENZIONE indica speciali precauzioni da prendersi per evitare di danneg-
giare il veicolo o altre cose.
Una NOTA contiene informazioni importanti che facilitano o che rendono più chiare le procedure.
AVVERTENZA
ATTENZIONENOTA
U1SDH1H0.book Page 1 Wednesday, September 18, 2013 10:41 AM

INFORMAZIONI IMPORTANTI NEL LIBRETTO USO E MANUTENZIONE
HAUM1012
YP400R/YP400RA
USO E MANUTENZIONE
©2013 della MBK INDUSTRIE
1a edizione, settembre 2013
Tutti i diritti sono riservati.
È vietata espressamente la ristampa o l’uso
non autorizzato
senza il permesso scritto della
MBK INDUSTRIE
Stampato in Francia.
U1SDH1H0.book Page 2 Wednesday, September 18, 2013 10:41 AM

INDICEINFORMAZIONI DI SICUREZZA...... 1-1
Ulteriori consigli per una guida
sicura........................................... 1-5
DESCRIZIONE.................................. 2-1
Vista da sinistra .............................. 2-1
Vista da destra................................ 2-2
Comandi e strumentazione ............ 2-3
FUNZIONI DEGLI STRUMENTI E
DEI COMANDI.................................. 3-1
Sistema immobilizzatore ................ 3-1
Blocchetto accensione/
bloccasterzo................................ 3-2
Spie d’avvertimento e di
segnalazione ............................... 3-3
Tachimetro ..................................... 3-4
Contagiri ......................................... 3-5
Display multifunzione ..................... 3-5
Allarme antifurto (optional) ............. 3-9
Interruttori manubrio....................... 3-9
Leva freno anteriore...................... 3-11
Leva freno posteriore ................... 3-11
ABS (per modelli con ABS)........... 3-11
Tappo serbatoio carburante ......... 3-12
Carburante.................................... 3-13
Convertitori catalitici..................... 3-14
Sella .............................................. 3-15
Vani portaoggetti .......................... 3-15
Regolazione degli assiemi
ammortizzatori .......................... 3-17Cavalletto laterale ......................... 3-17
Sistema d’interruzione circuito
accensione ................................ 3-18
PER LA VOSTRA SICUREZZA –
CONTROLLI PRIMA
DELL’UTILIZZO................................. 4-1
UTILIZZO E PUNTI IMPORTANTI
RELATIVI ALLA GUIDA..................... 5-1
Accensione del motore ................... 5-1
Avvio del mezzo .............................. 5-2
Accelerazione e decelerazione ....... 5-3
Frenatura ......................................... 5-3
Consigli per ridurre il consumo del
carburante ................................... 5-4
Rodaggio......................................... 5-4
Parcheggio ...................................... 5-5
MANUTENZIONE E REGOLAZIONI
PERIODICHE..................................... 6-1
Kit attrezzi ....................................... 6-2
Tabella di manutenzione periodica
per il sistema di controllo
emissioni ...................................... 6-3
Tabella manutenzione generale e
lubrificazione................................ 6-5
Rimozione ed installazione dei
pannelli ........................................ 6-9
Controllo della candela ................. 6-11Olio motore e elemento filtro
olio............................................. 6-13
Olio trasmissione finale................. 6-16
Liquido refrigerante ...................... 6-17
Elementi filtranti e tubetti
ispezione e elemento filtrante
carter cinghia trapezoidale ........ 6-18
Controllo del gioco della
manopola acceleratore ............. 6-21
Gioco valvole ................................ 6-21
Pneumatici .................................... 6-21
Ruote in lega................................. 6-23
Controllo gioco delle leve freno
anteriore e posteriore ................ 6-24
Controllo delle pastiglie del freno
anteriore e posteriore ................ 6-25
Controllo del livello liquido freni ... 6-25
Sostituzione del liquido freni ........ 6-27
Controllo e lubrificazione dei
cavi ............................................ 6-27
Controllo e lubrificazione della
manopola e del cavo
acceleratore .............................. 6-27
Lubrificazione delle leve freno
anteriore e posteriore ................ 6-28
Controllo e lubrificazione del
cavalletto centrale e del
cavalletto laterale ...................... 6-28
Controllo della forcella .................. 6-29
Controllo dello sterzo ................... 6-30
Controllo dei cuscinetti ruote ....... 6-30U1SDH1H0.book Page 1 Wednesday, September 18, 2013 10:41 AM

INDICE
Batteria ..........................................6-30
Sostituzione dei fusibili..................6-32
Sostituzione di una lampada
faro .............................................6-33
Lampada biluce fanalino/stop .......6-34
Indicatore di direzione anteriore ....6-34
Sostituzione di una lampada
indicatore di direzione
posteriore ...................................6-34
Sostituzione della lampada luce
targa ...........................................6-35
Luce di posizione anteriore ...........6-36
Ricerca ed eliminazione guasti......6-36
Tabelle di ricerca ed eliminazione
guasti .........................................6-37
PULIZIA E RIMESSAGGIO DELLO
SCOOTER..........................................7-1
Verniciatura opaca, prestare
attenzione ....................................7-1
Pulizia ..............................................7-1
Rimessaggio ....................................7-3
CARATTERISTICHE TECNICHE......8-1
INFORMAZIONI PER I
CONSUMATORI................................9-1
Numeri d’identificazione ..................9-1
INDICE ANALITICO.........................10-1
U1SDH1H0.book Page 2 Wednesday, September 18, 2013 10:41 AM

1-1
1
INFORMAZIONI DI SICUREZZA
HAU1026B
Siate un proprietario responsabile
Come proprietari del veicolo, siete respon-
sabili del funzionamento in sicurezza e cor-
retto del vostro scooter.
Gli scooter sono veicoli con due ruote in li-
nea.
Il loro utilizzo e funzionamento in sicurezza
dipendono dall’uso di tecniche di guida
corrette e dall’esperienza del conducente.
Ogni conducente deve essere a conoscen-
za dei seguenti requisiti prima di utilizzare
questo scooter.
Il conducente deve:
Ricevere informazioni complete da
una fonte competente su tutti gli
aspetti del funzionamento dello scoo-
ter.
Rispettare le avvertenze e le istruzioni
di manutenzione in questo Libretto
uso e manutenzione.
Ricevere un addestramento qualifica-
to nelle tecniche di guida corrette ed
in sicurezza.
Richiedere assistenza tecnica profes-
sionale secondo quanto indicato in
questo Libretto uso e manutenzione
e/o reso necessario dalle condizioni
meccaniche.Non utilizzare mai uno scooter senza
essere stati addestrati o istruiti ade-
guatamente. Seguire un corso di ad-
destramento. I principianti
dovrebbero essere addestrati da un
istruttore qualificato. Contattare un
concessionario di scooter autorizzato
per informazioni sui corsi di addestra-
mento più vicini.
Guida in sicurezza
Eseguire i controlli prima dell’utilizzo ogni
volta che si usa il veicolo per essere certi
che sia in grado di funzionare in sicurezza.
La mancata esecuzione di un’ispezione o
manutenzione corretta del veicolo aumenta
la possibilità di incidenti o di danneggia-
menti del mezzo. Vedere pagina 4-1 per
l’elenco dei controlli prima dell’utilizzo.
Questo scooter è stato progettato per
trasportare il pilota ed un passeggero.
La causa prevalente di incidenti tra
automobili e scooter è che gli automo-
bilisti non vedono o identificano gli
scooter nel traffico. Molti incidenti
sono stati provocati da automobilisti
che non avevano visto lo scooter.
Quindi rendersi ben visibili sembraaver un ottimo effetto riducente
dell’eventualità di questo tipo di inci-
denti.
Pertanto:
• Indossare un giubbotto con colori
brillanti.
• Stare molto attenti nell’avvicina-
mento e nell’attraversamento degli
incroci, luogo più frequente di inci-
denti per gli scooter.
• Viaggiare dove gli altri utenti della
strada possano vedervi. Evitare di
viaggiare nella zona d’ombra di un
altro veicolo.
• Mai eseguire interventi di manuten-
zione su uno scooter senza dispor-
re di conoscenze adeguate.
Contattare un concessionario di
scooter autorizzato per ricevere in-
formazioni sulla manutenzione
base dello scooter. Alcuni interventi
di manutenzione possono essere
eseguiti solo da personale qualifi-
cato.
Molti incidenti coinvolgono piloti ine-
sperti. In effetti, molti dei piloti coinvol-
ti in incidenti non possiedono
nemmeno una patente di guida valida.
• Accertarsi di essere qualificati, e
prestare il proprio scooter soltanto
a piloti esperti.U1SDH1H0.book Page 1 Wednesday, September 18, 2013 10:41 AM
