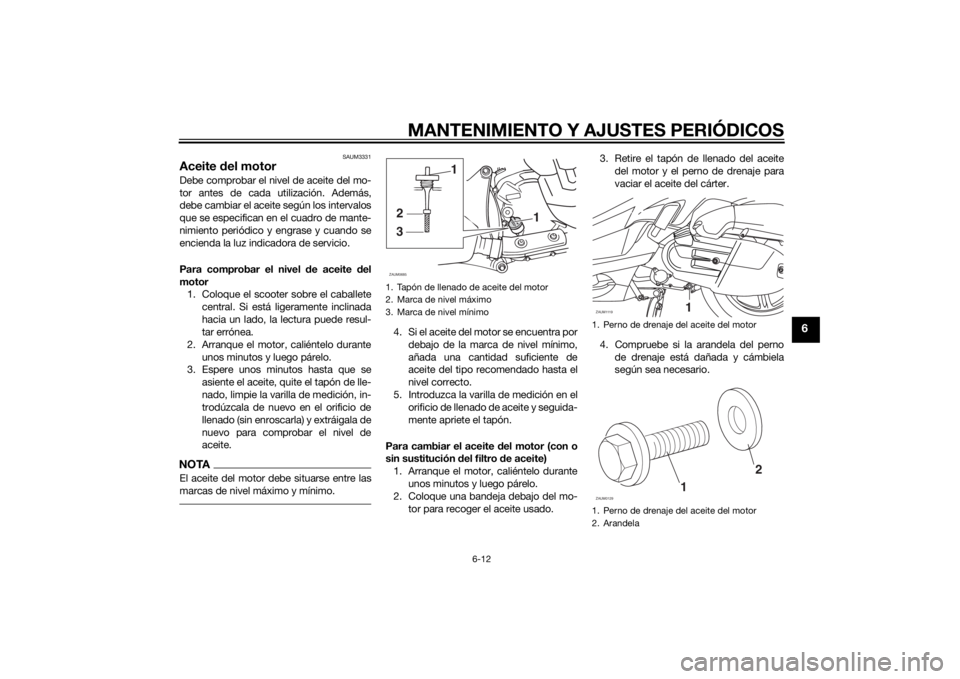

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-12
6
SAUM3331
Aceite del motorDebe comprobar el nivel de aceite del mo-
tor antes de cada utilización. Además,
debe cambiar el aceite según los intervalos
que se especifican en el cuadro de mante-
nimiento periódico y engrase y cuando se
encienda la luz indicadora de servicio.
Para comprobar el nivel de aceite del
motor
1. Coloque el scooter sobre el caballete
central. Si está ligeramente inclinada
hacia un lado, la lectura puede resul-
tar errónea.
2. Arranque el motor, caliéntelo durante
unos minutos y luego párelo.
3. Espere unos minutos hasta que se
asiente el aceite, quite el tapón de lle-
nado, limpie la varilla de medición, in-
trodúzcala de nuevo en el orificio de
llenado (sin enroscarla) y extráigala de
nuevo para comprobar el nivel de
aceite.NOTAEl aceite del motor debe situarse entre las
marcas de nivel máximo y mínimo.
4. Si el aceite del motor se encuentra por
debajo de la marca de nivel mínimo,
añada una cantidad suficiente de
aceite del tipo recomendado hasta el
nivel correcto.
5. Introduzca la varilla de medición en el
orificio de llenado de aceite y seguida-
mente apriete el tapón.
Para cambiar el aceite del motor (con o
sin sustitución del filtro de aceite)
1. Arranque el motor, caliéntelo durante
unos minutos y luego párelo.
2. Coloque una bandeja debajo del mo-
tor para recoger el aceite usado.3. Retire el tapón de llenado del aceite
del motor y el perno de drenaje para
vaciar el aceite del cárter.
4. Compruebe si la arandela del perno
de drenaje está dañada y cámbiela
según sea necesario.1. Tapón de llenado de aceite del motor
2. Marca de nivel máximo
3. Marca de nivel mínimo
1
32
1
ZAUM0685
1. Perno de drenaje del aceite del motor
1. Perno de drenaje del aceite del motor
2. ArandelaZAUM1119
11
2
ZAUM0129
U2DMS1S0.book Page 12 Friday, October 25, 2013 2:06 PM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-13
6

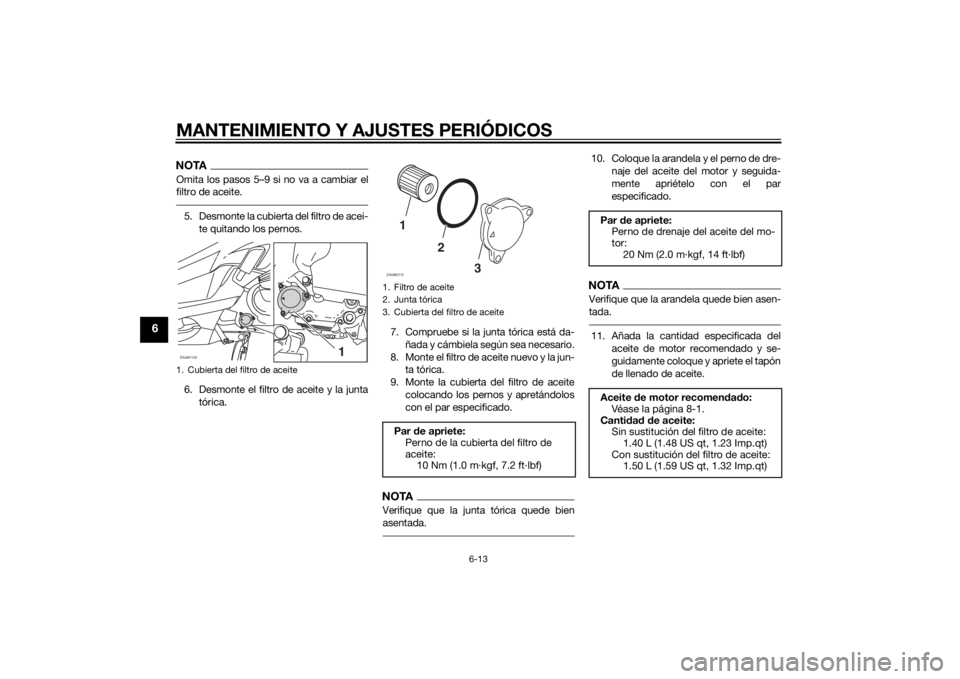

NOTAOmita los pasos 5–9 si no va a cambiar el
filtro de aceite.5. Desmonte la cubierta del filtro de acei-
te quitando los pernos.
6. Desmonte el filtro de aceite y la junta
tórica.7. Compruebe si la junta tórica está da-
ñada y cámbiela según sea necesario.
8. Monte el filtro de aceite nuevo y la jun-
ta tórica.
9. Monte la cubierta del filtro de aceite
colocando los pernos y apretándolos
con el par especificado.
NOTAVerifique que la junta tórica quede bien
asentada.
10. Coloque la arandela y el perno de dre-
naje del aceite del motor y seguida-
mente apriételo con el par
especificado.NOTAVerifique que la arandela quede bien asen-
tada.11. Añada la cantidad especificada del
aceite de motor recomendado y se-
guidamente coloque y apriete el tapón
de llenado de aceite.
1. Cubierta del filtro de aceiteZAUM1120
1
1. Filtro de aceite
2. Junta tórica
3. Cubierta del filtro de aceitePar de apriete:
Perno de la cubierta del filtro de
aceite:
10 Nm (1.0 m·kgf, 7.2 ft·lbf)1
2
3
ZAUM0712
Par de apriete:
Perno de drenaje del aceite del mo-
tor:
20 Nm (2.0 m·kgf, 14 ft·lbf)
Aceite de motor recomendado:
Véase la página 8-1.
Cantidad de aceite:
Sin sustitución del filtro de aceite:
1.40 L (1.48 US qt, 1.23 Imp.qt)
Con sustitución del filtro de aceite:
1.50 L (1.59 US qt, 1.32 Imp.qt)
U2DMS1S0.book Page 13 Friday, October 25, 2013 2:06 PM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-14
6
NOTANo olvide limpiar el aceite que se haya de-
rramado sobre cualquier pieza una vez se
hayan enfriado el motor y el sistema de es-
cape.ATENCIÓN
SCA11671
No utilice aceites con la especifica-
ción diésel “CD” ni aceites de cali-
dad superior a la especificada.
Además, no utilice aceites con la
etiqueta “ENERGY CONSERVING
II” o superior.
Asegúrese de que no penetre nin-
gún material extraño en el cárter.12. Arranque el motor y déjelo al ralentí
durante unos minutos mientras com-
prueba si existe alguna fuga de aceite.
Si pierde aceite, pare inmediatamente
el motor y averigüe la causa.
13. Pare el motor, compruebe el nivel de
aceite y corríjalo según sea necesario.
14. Reinicie el indicador de cambio de
aceite. (Véase la página 3-7).

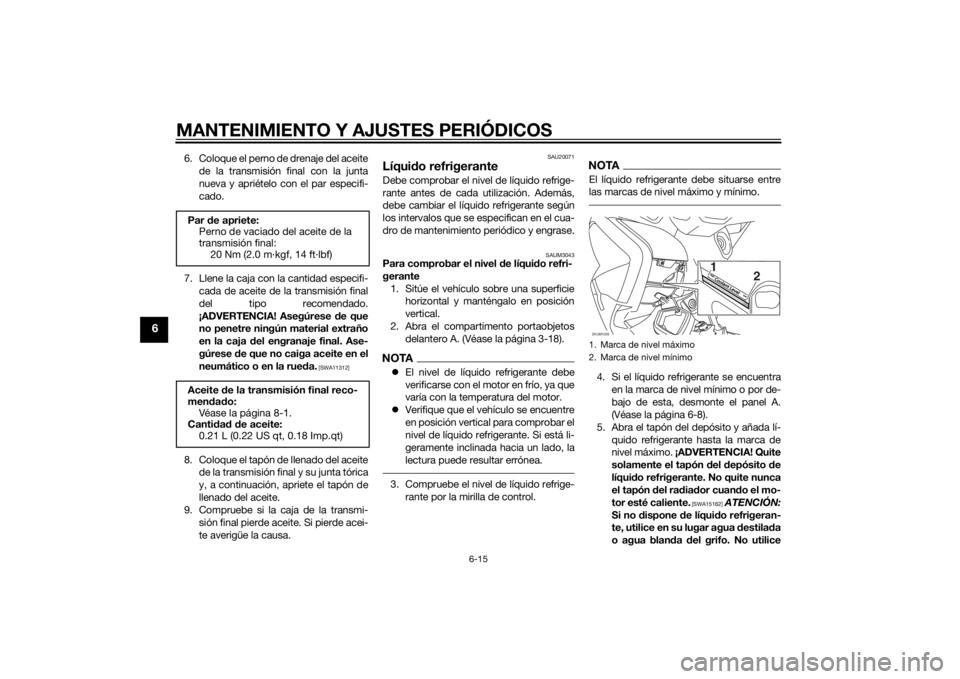

SAU20067
Aceite de la transmisión finalAntes de cada utilización debe comprobar
si la caja de la transmisión final pierde acei-
te. Si observa alguna fuga, haga revisar y
reparar el scooter en un concesionario
Yamaha. Además, debe cambiar el aceite
de la transmisión final del modo siguiente,
según los intervalos que se especifican en
el cuadro de mantenimiento periódico y en-
grase.
1. Arranque el motor, caliente el aceite
de la transmisión final conduciendo el
scooter durante unos minutos y luego
párelo.
2. Coloque el scooter sobre el caballete
central.
3. Coloque una bandeja debajo de la
caja de la transmisión final para reco-
ger el aceite usado.
4. Quite el tapón de llenado del aceite de
la transmisión final y su junta tórica de
la caja de la transmisión final.5. Quite el perno de drenaje del aceite de
la transmisión final y su junta para va-
ciar el aceite de la caja de la transmi-
sión final.
1. Tapón de llenado del aceite de la transmi-
sión final
2. Junta tórica
1. Perno de drenaje del aceite de la transmi-
sión finalZAUM1123ZAUM0703
1
U2DMS1S0.book Page 14 Friday, October 25, 2013 2:06 PM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-15
6
6. Coloque el perno de drenaje del aceite
de la transmisión final con la junta
nueva y apriételo con el par especifi-
cado.
7. Llene la caja con la cantidad especifi-
cada de aceite de la transmisión final
del tipo recomendado.
¡ADVERTENCIA! Asegúrese de que
no penetre ningún material extraño
en la caja del engranaje final. Ase-
gúrese de que no caiga aceite en el
neumático o en la rueda.
[SWA11312]
8. Coloque el tapón de llenado del aceite
de la transmisión final y su junta tórica
y, a continuación, apriete el tapón de
llenado del aceite.
9. Compruebe si la caja de la transmi-
sión final pierde aceite. Si pierde acei-
te averigüe la causa.
SAU20071

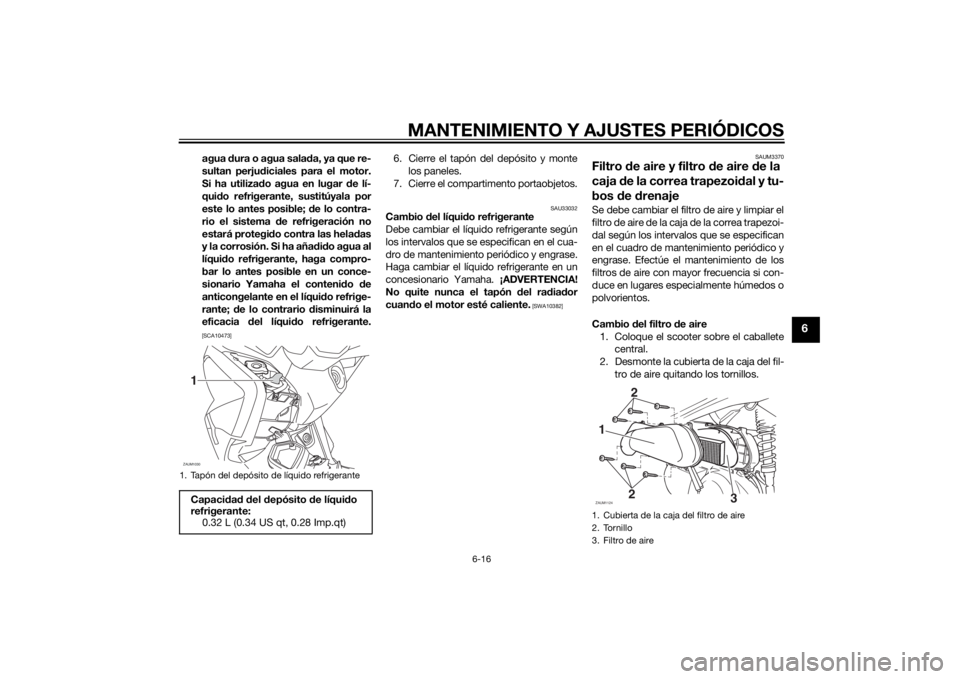

Líquido refrigeranteDebe comprobar el nivel de líquido refrige-
rante antes de cada utilización. Además,
debe cambiar el líquido refrigerante según
los intervalos que se especifican en el cua-
dro de mantenimiento periódico y engrase.
SAUM3043
Para comprobar el nivel de líquido refri-
gerante
1. Sitúe el vehículo sobre una superficie
horizontal y manténgalo en posición
vertical.
2. Abra el compartimento portaobjetos
delantero A. (Véase la página 3-18).NOTAEl nivel de líquido refrigerante debe
verificarse con el motor en frío, ya que
varía con la temperatura del motor.
Verifique que el vehículo se encuentre
en posición vertical para comprobar el
nivel de líquido refrigerante. Si está li-
geramente inclinada hacia un lado, la
lectura puede resultar errónea.3. Compruebe el nivel de líquido refrige-
rante por la mirilla de control.
NOTAEl líquido refrigerante debe situarse entre
las marcas de nivel máximo y mínimo.4. Si el líquido refrigerante se encuentra
en la marca de nivel mínimo o por de-
bajo de esta, desmonte el panel A.
(Véase la página 6-8).
5. Abra el tapón del depósito y añada lí-
quido refrigerante hasta la marca de
nivel máximo. ¡ADVERTENCIA! Quite
solamente el tapón del depósito de
líquido refrigerante. No quite nunca
el tapón del radiador cuando el mo-
tor esté caliente.
[SWA15162]
ATENCIÓN:
Si no dispone de líquido refrigeran-
te, utilice en su lugar agua destilada
o agua blanda del grifo. No utilice Par de apriete:
Perno de vaciado del aceite de la
transmisión final:
20 Nm (2.0 m·kgf, 14 ft·lbf)
Aceite de la transmisión final reco-
mendado:
Véase la página 8-1.
Cantidad de aceite:
0.21 L (0.22 US qt, 0.18 Imp.qt)
1. Marca de nivel máximo
2. Marca de nivel mínimoZAUM1029
2 1
Coolant LevelCoolant L
evelH
ighH
igh
LowLo
w
U2DMS1S0.book Page 15 Friday, October 25, 2013 2:06 PM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-16
6
agua dura o agua salada, ya que re-
sultan perjudiciales para el motor.
Si ha utilizado agua en lugar de lí-
quido refrigerante, sustitúyala por
este lo antes posible; de lo contra-
rio el sistema de refrigeración no
estará protegido contra las heladas
y la corrosión. Si ha añadido agua al
líquido refrigerante, haga compro-
bar lo antes posible en un conce-
sionario Yamaha el contenido de
anticongelante en el líquido refrige-
rante; de lo contrario disminuirá la
eficacia del líquido refrigerante.[SCA10473]
6. Cierre el tapón del depósito y monte
los paneles.
7. Cierre el compartimento portaobjetos.
SAU33032
Cambio del líquido refrigerante
Debe cambiar el líquido refrigerante según
los intervalos que se especifican en el cua-
dro de mantenimiento periódico y engrase.
Haga cambiar el líquido refrigerante en un
concesionario Yamaha. ¡ADVERTENCIA!
No quite nunca el tapón del radiador
cuando el motor esté caliente.
[SWA10382]SAUM3370
Filtro de aire y filtro de aire de la
caja de la correa trapezoidal y tu-
bos de drenajeSe debe cambiar el filtro de aire y limpiar el
filtro de aire de la caja de la correa trapezoi-
dal según los intervalos que se especifican
en el cuadro de mantenimiento periódico y
engrase. Efectúe el mantenimiento de los
filtros de aire con mayor frecuencia si con-
duce en lugares especialmente húmedos o
polvorientos.
Cambio del filtro de aire
1. Coloque el scooter sobre el caballete
central.
2. Desmonte la cubierta de la caja del fil-
tro de aire quitando los tornillos.
1. Tapón del depósito de líquido refrigeranteCapacidad del depósito de líquido
refrigerante:
0.32 L (0.34 US qt, 0.28 Imp.qt)ZAUM10301
1. Cubierta de la caja del filtro de aire
2. Tornillo
3. Filtro de aireZAUM11241
22
3
U2DMS1S0.book Page 16 Friday, October 25, 2013 2:06 PM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-17
6
3. Extraiga el filtro de aire.
4. Introduzca un filtro de aire nuevo en la
caja del mismo.
5. Monte la cubierta de la caja del filtro
de aire colocando los tornillos.

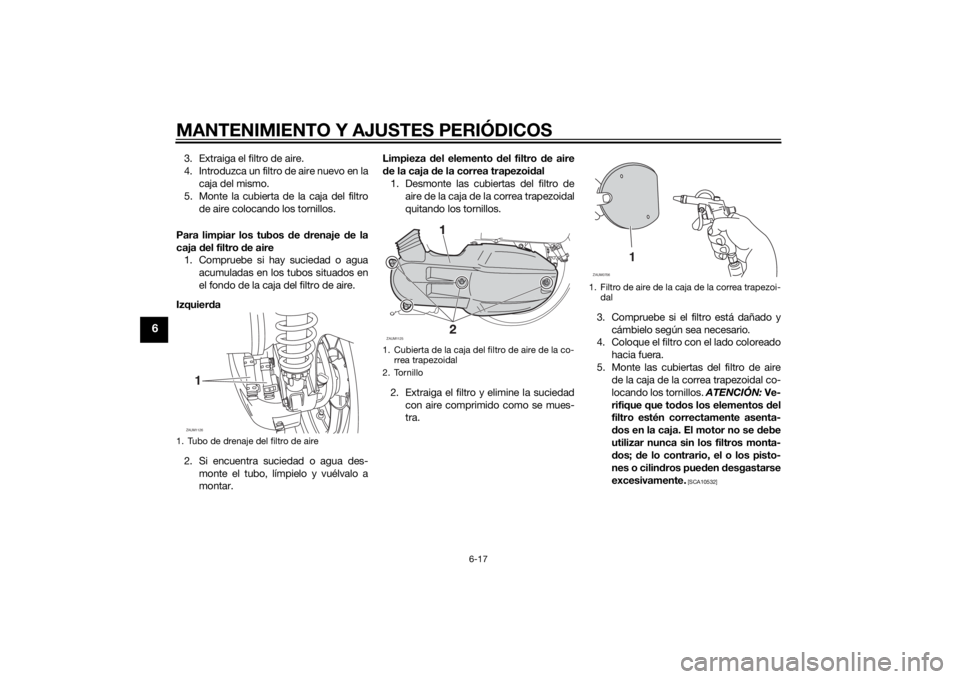

Para limpiar los tubos de drenaje de la
caja del filtro de aire
1. Compruebe si hay suciedad o agua
acumuladas en los tubos situados en
el fondo de la caja del filtro de aire.
Izquierda
2. Si encuentra suciedad o agua des-
monte el tubo, límpielo y vuélvalo a
montar.Limpieza del elemento del filtro de aire
de la caja de la correa trapezoidal
1. Desmonte las cubiertas del filtro de
aire de la caja de la correa trapezoidal
quitando los tornillos.
2. Extraiga el filtro y elimine la suciedad
con aire comprimido como se mues-
tra.3. Compruebe si el filtro está dañado y
cámbielo según sea necesario.
4. Coloque el filtro con el lado coloreado
hacia fuera.
5. Monte las cubiertas del filtro de aire
de la caja de la correa trapezoidal co-
locando los tornillos. ATENCIÓN: Ve-
rifique que todos los elementos del
filtro estén correctamente asenta-
dos en la caja. El motor no se debe
utilizar nunca sin los filtros monta-
dos; de lo contrario, el o los pisto-
nes o cilindros pueden desgastarse
excesivamente.
[SCA10532]
1. Tubo de drenaje del filtro de aireZAUM11261
1. Cubierta de la caja del filtro de aire de la co-
rrea trapezoidal
2. TornilloZAUM1125
1. Filtro de aire de la caja de la correa trapezoi-
dal
1
ZAUM0706
U2DMS1S0.book Page 17 Friday, October 25, 2013 2:06 PM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-18
6
SAU21385
Comprobación del juego libre del
puño del aceleradorEl juego libre del puño del acelerador debe
medir 3.0–5.0 mm (0.12–0.20 in) en el bor-
de interior del puño. Compruebe periódica-
mente el juego libre del puño del acelerador
y, si es necesario, hágalo ajustar en un con-
cesionario Yamaha.
SAU21402
Holgura de la válvulaLa holgura de la válvula se altera con el uso
y , co m o co ns e cu en c i a d e e l lo , se de s aj u st a
la mezcla de aire y gasolina y/o el motor
produce ruidos. Para evitarlo, un concesio-
nario Yamaha debe ajustar la holgura de la
válvula según los intervalos que se especi-
fican en el cuadro de mantenimiento perió-
dico y engrase.
SAU21877
NeumáticosLos neumáticos son el único contacto en-
tre el vehículo y la carretera. La seguridad
en todas las condiciones de conducción
depende de un área relativamente pequeña
de contacto con la carretera. Por tanto, es
fundamental mantener los neumáticos en
buen estado en todo momento y cambiar-
los por los neumáticos especificados en el
momento adecuado.
Presión de aire de los neumáticos
Debe comprobar la presión de aire de los
neumáticos antes de cada utilización y, si
es necesario, ajustarla.

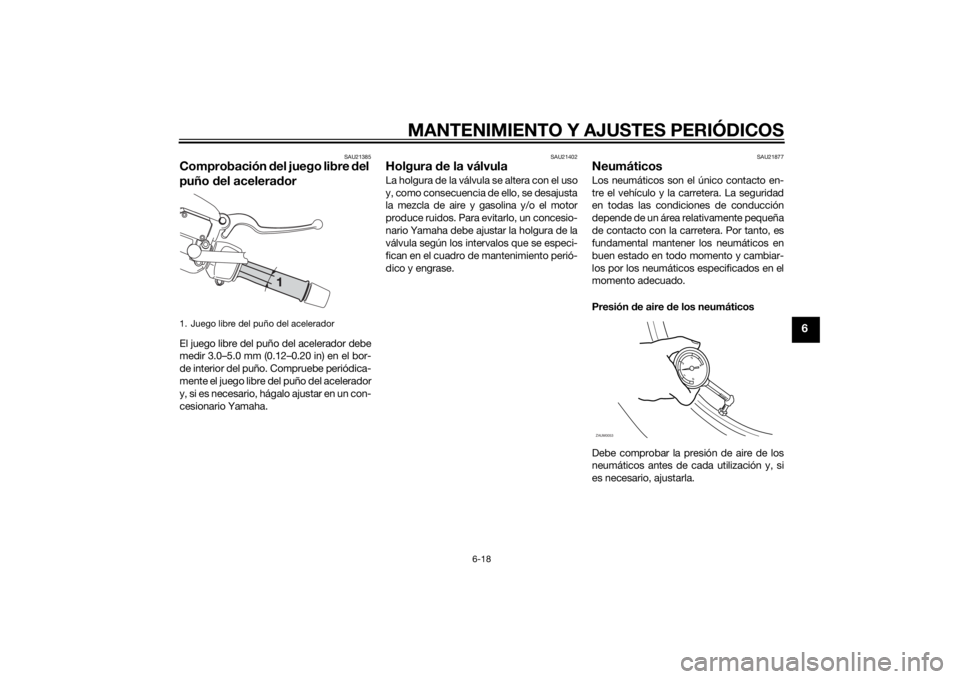

1. Juego libre del puño del acelerador
ZAUM0053
U2DMS1S0.book Page 18 Friday, October 25, 2013 2:06 PM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-19
6
ADVERTENCIA
SWA10504
La utilización de este vehículo con una
presión incorrecta de los neumáticos
puede provocar la pérdida de control,
con la consecuencia de daños persona-
les graves o un accidente mortal.
La presión de los neumáticos debe
comprobarse y ajustarse con los
neumáticos en frío (es decir, cuan-
do la temperatura de los neumáti-
cos sea igual a la temperatura
ambiente).
La presión de los neumáticos debe
ajustarse en función de la veloci-
dad, el peso total del conductor, el
pasajero, el equipaje y los acceso-
rios homologados para este mode-
lo.
ADVERTENCIA
SWA10512
No sobrecargue nunca el vehículo. La
utilización de un vehículo sobrecargado
puede ocasionar un accidente.
Revisión de los neumáticos
Debe comprobar los neumáticos antes de
cada utilización. Si la profundidad del dibu-
jo del neumático en el centro alcanza el lí-
mite especificado, si hay un clavo o
fragmentos de cristal en el neumático o si el
flanco está agrietado, haga cambiar el neu-
mático inmediatamente en un concesiona-
rio Yamaha. Presión de aire de los neumáticos
(medida con los neumáticos en
frío):
0–90 kg (0–198 lb):
Delantero:
190 kPa (1.90 kgf/cm², 28 psi)
Tr a s e r o :
220 kPa (2.20 kgf/cm², 32 psi)
YP125R 90–185 kg (198–408 lb)
YP125RA 90–181 kg (198–399 lb):
Delantero:
210 kPa (2.10 kgf/cm², 30 psi)
Tr a s e r o :
250 kPa (2.50 kgf/cm², 36 psi)
Carga máxima*:
YP125R 185 kg (408 lb)
YP125RA 181 kg (399 lb)
* Peso total del conductor, el pasaje-

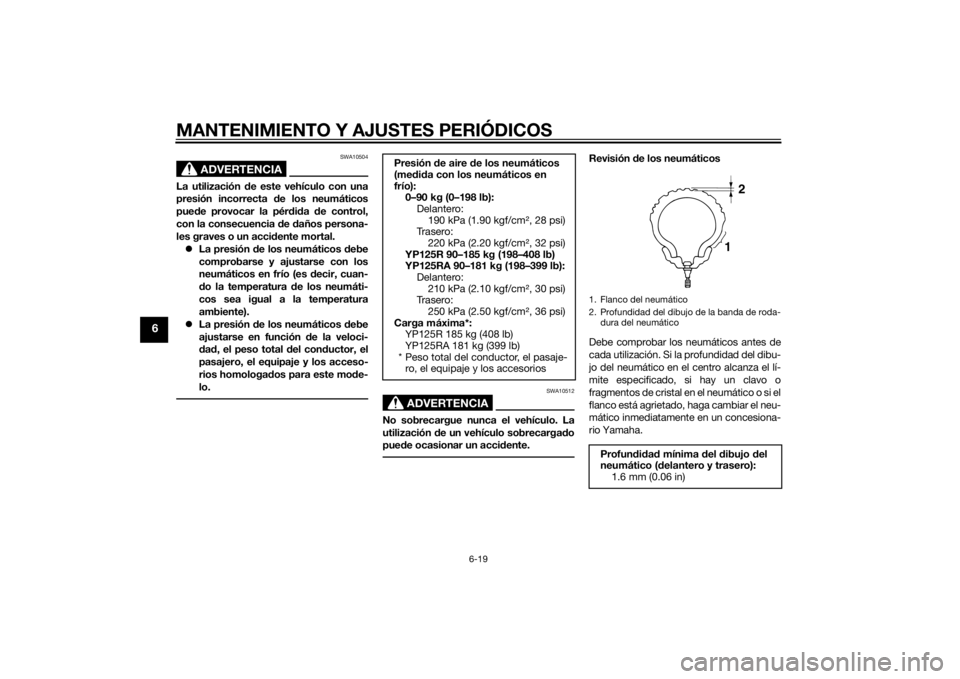

ro, el equipaje y los accesorios 1. Flanco del neumático
2. Profundidad del dibujo de la banda de roda-
dura del neumáticoProfundidad mínima del dibujo del
neumático (delantero y trasero):
1.6 mm (0.06 in)
12
U2DMS1S0.book Page 19 Friday, October 25, 2013 2:06 PM
