REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-40
1
2
3
4
56
7
8
9
GAU24361
Vorderrad
GAU56311
Vorderrad ausbauen
WARNUNG
GWA10822
Um Verletzungen zu vermeiden, das
Fahrzeug sicher abstützen, damit esnicht umfallen kann.1. Die Vorderachs-Klemmschrauben und Achsschraube lockern. 2. Das Vorderrad vom Boden abheben,
dabei das Verfahren im vorherigen Ab-
schnitt “Motorrad aufbocken” beach-
ten.
3. Die Achsmutter abschrauben.
4. Die Radachse herausziehen.
5. Die Distanzstücke und das Rad her- ausnehmen. ACHTUNG: Wenn Rad
und Bremsscheibe ausgebaut sind,
auf keinen Fall die Bremse betäti-
gen, da sonst die Bremsbeläge an-
einandergedrückt werden.
[GCA11073]
Vorderrad einbauen 1. Die Distanzstücke in beide Seiten der Radnabe einsetzen. ACHTUNG:
Beim Einsetzen der Distanzstücke
darauf achten, dass sie auf der rich- tigen Seite eingesetzt wer-
den.
[GCA17701]
2. Das Rad zwischen die Gabelholme
heben.HINWEISZwischen den Bremsbelägen muss ein ge-
nügend großer Spalt für die Bremsscheibevorhanden sein.
3. Die Radachse von der rechten Seite her durchstecken.
4. Die Achsmutter montieren.
5. Das Vorderrad absenken, so dass es Bodenkontakt hat und dann den Sei-
tenständer herunterklappen.
6. Die Achsmutter und dann die Vorder- achs-Klemmschrauben vorschriftsmä-
ßig festziehen.
7. Die Teleskopgabel mehrmals einfe- dern, um deren Funktion zu prüfen.
1. Vorderachs-Klemmschraube
2. Achsmutter
2
1
1. Vorderachs-Klemmschraube
2. Radachse
1
2
Anzugsmomente: Achsmutter:
63 Nm (6.3 m·kgf, 46 ft·lbf)
Vorderachs-Klemmschraube: 23 Nm (2.3 m·kgf, 17 ft·lbf)
32D-9-GB.book 40 ページ ２０１３年７月１７日 水曜日 午後１時２０分
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-41
2
3
4
567
8
9
GAU25081
Hinterrad
GAU56691
Hinterrad ausbauen
WARNUNG
GWA10822
Um Verletzungen zu vermeiden, das
Fahrzeug sicher abstützen, damit esnicht umfallen kann.1. Die Achsmutter lösen.
2. Das Hinterrad entsprechend dem Ver- fahren auf Seite 6-39 anheben.
3. Die Achsmutter und die Unterlegschei- be entfernen. 4. Die Kontermuttern auf beiden Seiten
der Schwinge lockern.
5. Die Einstellschrauben des An- triebskettenspanners ganz in Richtung
(a) drehen.
6. Das Hinterrad nach vorn drücken und dann die Antriebskette vom Kettenrad
abnehmen.
HINWEISDie Antriebskette muss für den Ein- und
Ausbau des Hinterrads nicht aufgetrenntwerden.
7. Den Bremssattel abstützen und dabei die Radachse herausziehen. 8. Die Kettenspanner, Distanzstücke und
das Rad herausnehmen. ACHTUNG:
Wenn Rad und Bremsscheibe aus-
gebaut sind, auf keinen Fall die
Bremse betätigen, da sonst die
Bremsbeläge aneinandergedrückt
werden.
[GCA11073]
Hinterrad einbauen 1. Die Distanzstücke in beide Seiten der
Radnabe einsetzen. ACHTUNG:
Beim Einsetzen der Distanzstücke
darauf achten, dass sie auf der rich-
tigen Seite eingesetzt wer-
den.
[GCA17701]
2. Rad, Kettenspanner und Bremssattel-
halterung einbauen, indem die Rad-
achse von der linken Seite her
eingesetzt wird.

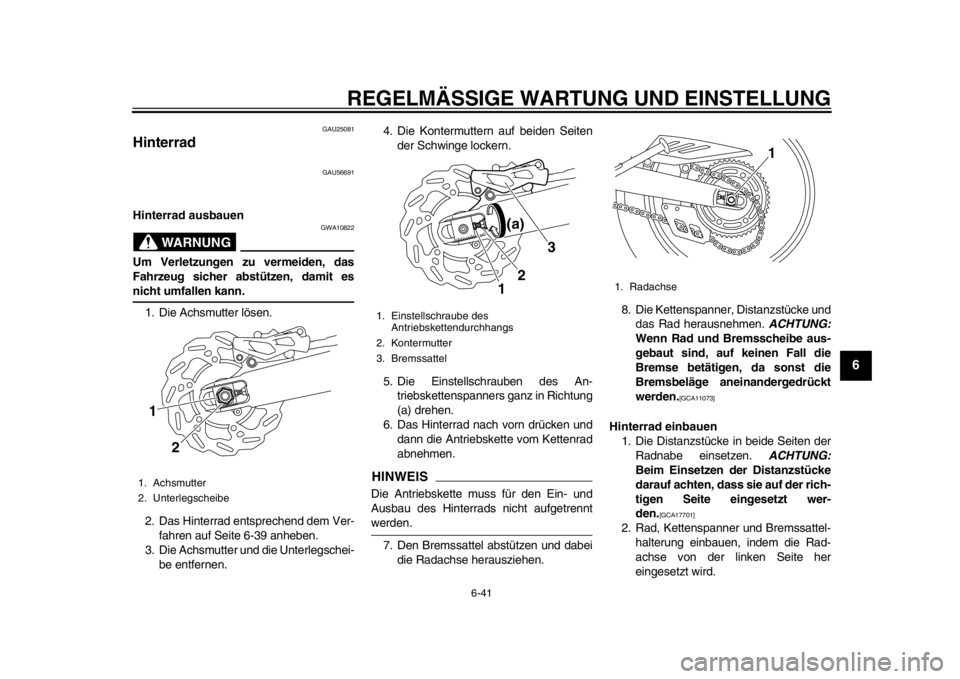

1. Achsmutter
2. Unterlegscheibe1
2
1. Einstellschraube des Antriebskettendurchhangs
2. Kontermutter
3. Bremssattel
1 2
3
(a)
1. Radachse
1
