2014 YAMAHA WR 250R Betriebsanleitungen (in German)

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-7
2
3
4
567
8
9
GAU18671
HINWEIS
Der Luftfiltereinsatz muss bei übermäßig feuchtem oder staubigem Einsatz häufiger gereinigt bzw. erneuert werden.

Wartung der hydraulische Bremsanlage
Regelmäßig den Bremsflüssigkeitsstand prüfen, ggf. korrigieren.
Alle zwei Jahre die inneren Bauteile des Hauptbremszylinde rs und Bremssattels erneuern und die Bremsflüssigkeit wechseln. Bremsschläuche bei Beschädigung oder Rissbildung, spätestens jedoch alle vier Jahre erneuern.
28*Lichter, Signale und
Schalter Funktion prüfen.
Scheinwerferlichtkegel einstellen.

NR. PRÜFPUNKT
KONTROLLE ODER
WARTUNGSARBEIT KILOMETERSTAND
JAHRES-
KONTROLLE
1000 km (600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
32D-28199-GC.book 7 ページ ２０１３年７月３日　水曜日　午後４時３０分

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-8
1
2
3
4
56
7
8
9
GAU18772

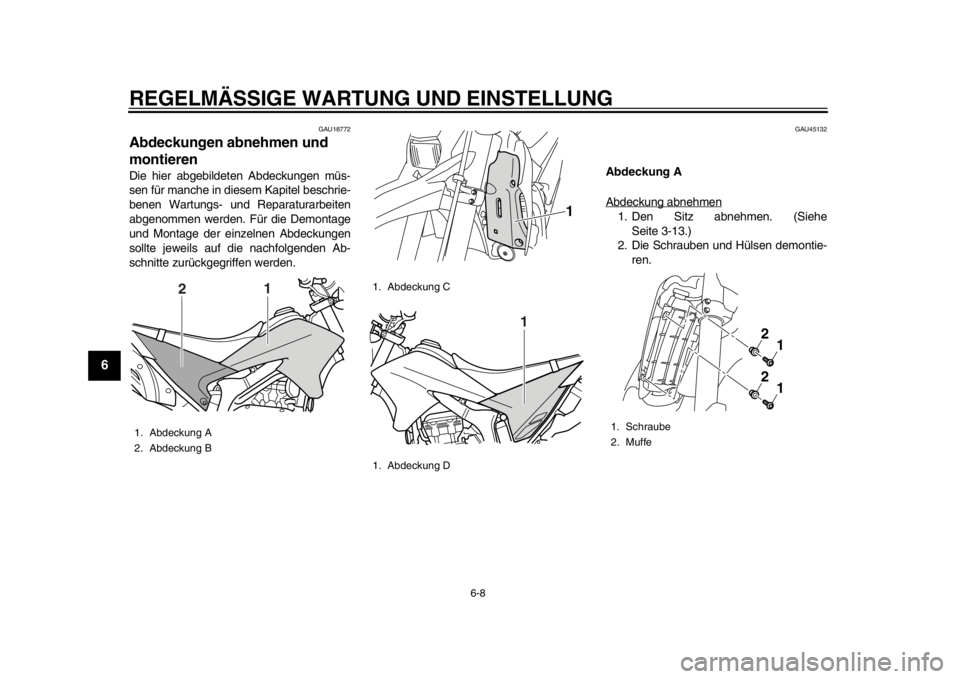

Abdeckungen abnehmen und
montierenDie hier abgebildeten Abdeckungen müs-
sen für manche in diesem Kapitel beschrie-
benen Wartungs- und Reparaturarbeiten
abgenommen werden. Für die Demontage
und Montage der einzelnen Abdeckungen
sollte jeweils auf die nachfolgenden Ab-
schnitte zurückgegriffen werden.
GAU45132
Abdeckung A
Abdeckung abnehmen1. Den Sitz abnehmen. (SieheSeite 3-13.)
2. Die Schrauben und Hülsen demontie- ren.
1. Abdeckung A
2. Abdeckung B
1
2
1. Abdeckung C
1. Abdeckung D
1
1
1. Schraube
2. Muffe
2
1
2
1
32D-28199-GC.book 8 ページ ２０１３年７月３日　水曜日　午後４時３０分

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-9
2
3
4
567
8
9
3. Den vorderen Teil der Abdeckungnach außen ziehen und dann die Ab-
deckung abziehen.
Abdeckung montieren1. Die Abdeckung in die ursprüngliche Lage bringen und dann die Hülsen und
Bolzen anbringen. 2. Den Sitz montieren.

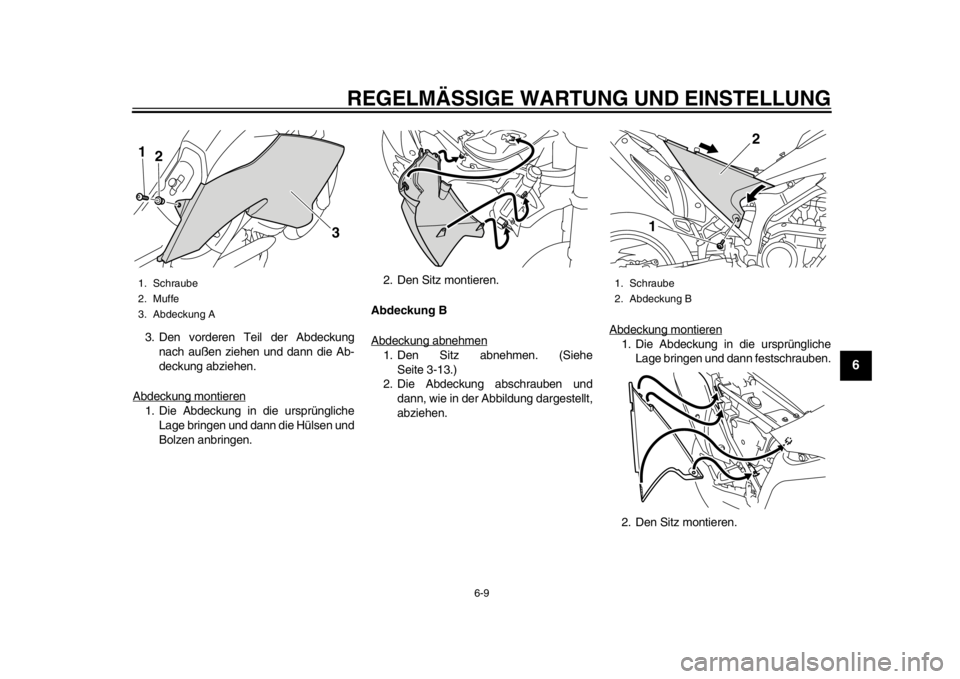

Abdeckung B
Abdeckung abnehmen
1. Den Sitz abnehmen. (Siehe Seite 3-13.)
2. Die Abdeckung abschrauben und
dann, wie in der Abbildung dargestellt,
abziehen. Abdeckung montieren
1. Die Abdeckung in die ursprüngliche
Lage bringen und dann festschrauben.
2. Den Sitz montieren.
1. Schraube
2. Muffe
3. Abdeckung A1
2
3
1. Schraube
2. Abdeckung B
1 2
32D-28199-GC.book 9 ページ ２０１３年７月３日　水曜日　午後４時３０分

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-10
1
2
3
4
56
7
8
9

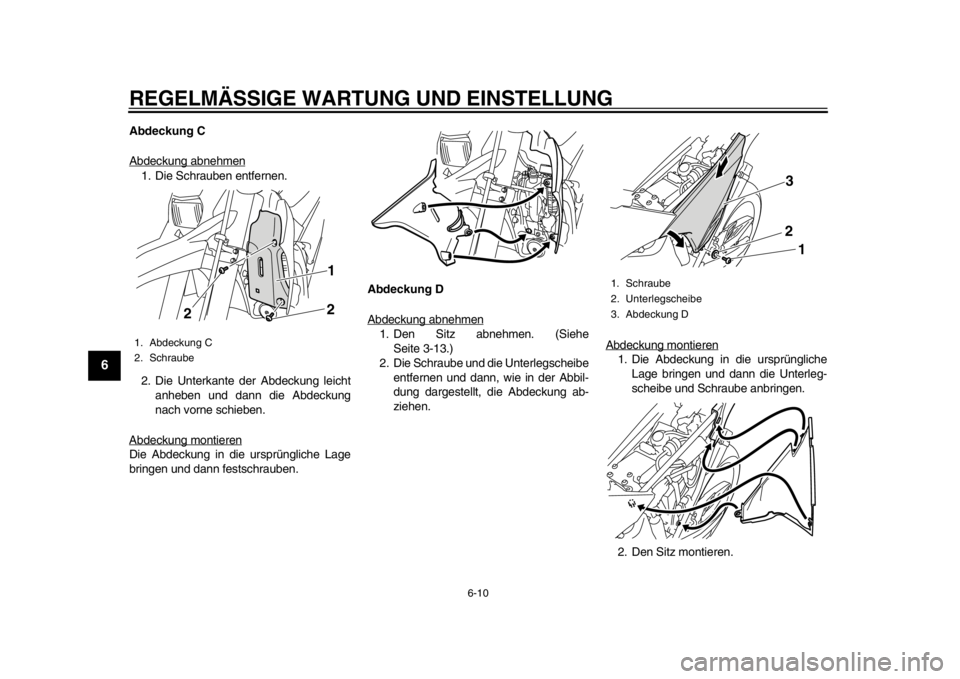

Abdeckung C
Abdeckung abnehmen1. Die Schrauben entfernen.
2. Die Unterkante der Abdeckung leichtanheben und dann die Abdeckung
nach vorne schieben.
Abdeckung montierenDie Abdeckung in die ursprüngliche Lage
bringen und dann festschrauben. Abdeckung D
Abdeckung abnehmen
1. Den Sitz abnehmen. (Siehe
Seite 3-13.)
2. Die Schraube und die Unterlegscheibe entfernen und dann, wie in der Abbil-
dung dargestellt, die Abdeckung ab-
ziehen. Abdeckung montieren
1. Die Abdeckung in die ursprüngliche
Lage bringen und dann die Unterleg-
scheibe und Schraube anbringen.
2. Den Sitz montieren.
1. Abdeckung C
2. Schraube
12
2
1. Schraube
2. Unterlegscheibe
3. Abdeckung D
3
2 1
32D-28199-GC.book 10 ページ ２０１３年７月３日　水曜日　午後４時３０分

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-11
2
3
4
567
8
9
GAU48341
Zündkerze prüfenDie Zündkerze ist ein wichtiger Bestandteil
des Motors und sollte regelmäßig kontrol-
liert werden, vorzugsweise durch eine
Yamaha-Fachwerkstatt. Da Verbrennungs-
wärme und Ablagerungen die Funktions-
tüchtigkeit der Kerze im Laufe der Zeit
vermindern, muss die Zündkerze in den
empfohlenen Abständen gemäß Wartungs-
und Schmiertabelle herausgenommen und
geprüft werden. Der Zustand der Zündkerze
erlaubt Rückschlüsse auf den Zustand des
Motors.
Der die Mittelelektrode umgebende Porzel-
lanisolator ist bei richtig eingestelltem Motor
und normaler Fahrweise rehbraun. Weist
die Zündkerze eine stark abweichende Fär-
bung auf, könnte es sein, dass der Motor
nicht richtig läuft. Versuchen Sie nicht, der-
artige Probleme selbst zu diagnostizieren.
Lassen Sie stattdessen das Fahrzeug von
einer Yamaha-Fachwerkstatt prüfen.
Bei fortgeschrittenem Abbrand der Elektro-
de oder übermäßigen Kohlestoffablagerun-
gen die Zündkerze durch eine neue
ersetzen.
Vor dem Einschrauben einer Zündkerzestets den Zündkerzen-Elektrodenabstand
mit einer Fühlerlehre messen und ggf. korri-
gieren.
Die Sitzfläche der Kerzendichtung reinigen;
Schmutz und Fremdkörper vom Gewinde
abwischen.
HINWEISSteht beim Einbau einer Zündkerze kein
Drehmomentschlüssel zur Verfügung, lässt
sich das vorgeschriebene Anzugsmoment
annähernd erreichen, wenn die Zündkerze
handfest eingedreht und anschließend
noch um 1/4–1/2 Drehung weiter festgezo-
gen wird. Das Anzugsmoment sollte jedoch
möglichst bald mit einem Drehmoment-
schlüssel nach Vorschrift korrigiert werden.ACHTUNG
GCA10841
Zum Ausbauen des Zündkerzensteckers
keine Werkzeuge verwenden, andern-
falls könnte der Zündspulenstecker be-
schädigt werden. Der
Zündkerzenstecker ist mit einer Gummi-
dichtung versehen und sitzt deshalb fest
auf. Um den Zündkerzenstecker auszu-
bauen, ihn einfach vor- und zurückdre-
hen, während Sie ihn herausziehen; um
ihn einzubauen, wird er vor- und zurück-gedreht, während Sie ihn hineindrücken.
Empfohlene Zündkerze: NGK/CR9EK

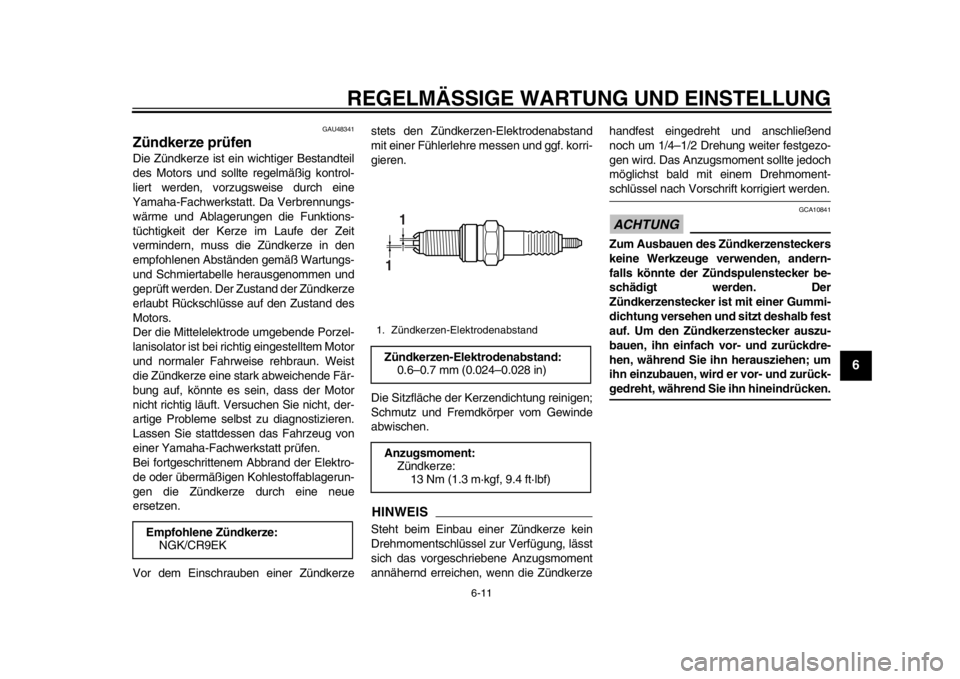

1. Zündkerzen-ElektrodenabstandZündkerzen-Elektrodenabstand:0.6–0.7 mm (0.024–0.028 in)
Anzugsmoment: Zündkerze:13 Nm (1.3 m·kgf, 9.4 ft·lbf)11
32D-28199-GC.book 11 ページ ２０１３年７月３日　水曜日　午後４時３０分

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-12
1
2
3
4
56
7
8
9
GAU45144
Motoröl und ÖlfiltereinsatzDer Motorölstand sollte vor jeder Fahrt ge-
prüft werden. Außerdem muss in den emp-
fohlenen Abständen, gemäß Wartungs-
und Schmiertabelle, das Motoröl gewech-
selt und der Ölfiltereinsatz erneuert werden.
Ölstand prüfen1. Das Fahrzeug auf einem ebenen Un- tergrund abstellen und in gerader Stel-
lung halten. Selbst geringfügige
Neigung zur Seite kann bereits zu ei-
nem falschen Messergebnis führen.
2. Den Motor anlassen, einige Minuten lang warmlaufen lassen und dann aus-
schalten.
3. Einige Minuten warten, damit sich das Öl setzen kann. Dann den Ölstand
durch das Schauglas rechts unten am
Kurbelgehäuse ablesen.HINWEISDer Ölstand sollte sich zwischen der Mini-
mal- und Maximalstand-Markierung befin-den. 4. Falls der Ölstand unter der Minimal-
stand-Markierung liegt, Öl der empfoh-
lenen Sorte bis zum vorgeschriebenen
Stand nachfüllen.
Öl wechseln (mit/ohn e Filterwechsel)
1. Das Fahrzeug auf ebenen Untergrund stellen.
2. Den Motor anlassen, einige Minuten
lang warmlaufen lassen und dann aus-
schalten.
3. Ein Ölauffanggefäß unter den Motor stellen, um das Altöl aufzufangen.
4. Den Einfüllschraubverschluss und die
Motoröl-Ablassschraube mit ihrer
Dichtung herausdrehen, um das Mo- toröl aus dem Kurbelgehäuse abzulas-
sen.
HINWEISDie Schritte 5–8 nur ausführen, wenn derÖlfiltereinsatz erneuert wird.
5. Den Ölfiltergehäusedeckel durch Ab- nehmen der Schrauben ausbauen.
1. Motoröl-Einfüllschraubverschluss
2. Maximalstand-Markierung
3. Minimalstand-Markierung
4. Prüffenster für den Motorölstand
1
2
3 4
1. Motoröl-Ablassschraube
2. Dichtung
12
32D-28199-GC.book 12 ページ ２０１３年７月３日　水曜日　午後４時３０分

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-13
2
3
4
567
8
9
6. Den Ölfiltereinsatz und die O-Ringeherausnehmen.
7. Einen neuen Ölfiltereinsatz und neue O-Ringe einbauen.
HINWEISSicherstellen, dass die O-Ringe korrekt sit-zen.
8. Die Schrauben des Ölfiltergehäusede- ckels anbringen und anschließend
vorschriftsmäßig festziehen.
9. Die Motoröl-Ablassschraube mit einer neuen Dichtung einschrauben und an-
schließend vorschriftsmäßig festzie-
hen.
10. Die vorgeschriebene Menge des emp- fohlenen Öls nachfüllen und dann den
Einfüllschraubverschluss fest zudre-
hen.
HINWEISVerschüttetes Öl auf allen Motorteilen abwi-
schen, nachdem der Motor und die Auspuff-anlage abgekühlt sind.ACHTUNG
GCA11621

Um ein Durchrutschen der Kupp-
lung zu vermeiden (da das Motoröl
auch die Kupplung schmiert), mi-
schen Sie keine chemischen Zusät-
ze bei. Verwenden Sie keine Öle mit
Diesel-Spezifikation “CD” oder Öle
von höherer Qualität als vorge-
schrieben. Auch keine Öle der Klas-
se “ENERGY CONSERVING II” oder
höher verwenden.

Darauf achten, dass keine Fremd-
körper in das Kurbelgehäuse ein-dringen.
11. Den Motor anlassen und einige Minu- ten lang im Leerlaufbetrieb auf Öllecks
überprüfen. Tritt irgendwo Öl aus, den
Motor sofort ausschalten und die Ur-
sache feststellen.
12. Den Motor ausschalten, einige Minu- ten warten, damit sich das Öl setzen
kann und dann den Ölstand prüfen
und ggf. Öl nachfüllen.
1. Ölfiltereinsatzabdeckung
2. Schraube der Ölfiltereinsatzabdeckung
1. O-Ring
2. Ölfiltereinsatz
1
2
1
2
Anzugsmoment:Ölfiltergehäusedeckel-Schraube:10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Anzugsmoment: Motoröl-Ablassschraube:20 Nm (2.0 m·kgf, 14 ft·lbf)
Empfohlene Ölsorte: Siehe Seite 8-1.
Füllmenge: Ohne Ölfilterwechsel:1.30 L (1.37 US qt, 1.14 Imp.qt)
Mit Ölfilterwechsel: 1.40 L (1.48 US qt, 1.23 Imp.qt)
32D-28199-GC.book 13 ページ ２０１３年７月３日　水曜日　午後４時３０分

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-14
1
2
3
4
56
7
8
9
ACHTUNG
GCA11232
Nach dem Ölwechsel ist sicherzustellen,
dass der Öldruck wie unten beschrieben
überprüft wird.
Entlüftungsschraube lockern.

Den Motor starten und so lange im
Leerlauf laufen lassen, bis Öl aus-
tritt. Tritt nach einer Minute kein Öl
aus, den Motor sofort abstellen, um
Schäden zu vermeiden. In diesem
Fall das Fahrzeug von einer
Yamaha-Fachwerkstatt reparieren
lassen.

Nach Prüfung des Öldrucks die Ent-
lüftungsschraube mit dem vorge-
schriebenen Anzugsmomentfestziehen.
GAU20071
KühlflüssigkeitDer Kühlflüssigkeitsstand sollte vor Fahrt-
beginn geprüft werden. Außerdem muss
die Kühlflüssigkeit in den empfohlenen Ab-
ständen, gemäß Wartungs- und Schmierta-
belle, gewechselt werden.
GAU20255
Kühlflüssigkeitsstand prüfen1. Das Fahrzeug auf einem ebenen Un-
tergrund abstellen und in gerader Stel-
lung halten.HINWEIS
Da der Stand der Kühlflüssigkeit sich
mit der Motortemperatur verändert,
sollte er bei kaltem Motor geprüft wer-
den.

Sicherstellen, dass das Fahrzeug bei
der Kontrolle des Kühlmittelstands
vollständig gerade steht. Selbst ge-
ringfügige Neigung zur Seite kann be-
reits zu einem falschen Messergebnisführen.
2. Den Stand der Kühlflüssigkeit im Aus- gleichsbehälter überprüfen.
HINWEISDer Kühlflüssigkeitsstand sollte sich zwi-
schen der Minimal- und Maximalstand-Mar-
1. Entlüftungsschraube
1
Anzugsmoment:Entlüftungsschraube:10 Nm (1.0 m·kgf, 7.2 ft·lbf)
