Pflege und Lagerung
82

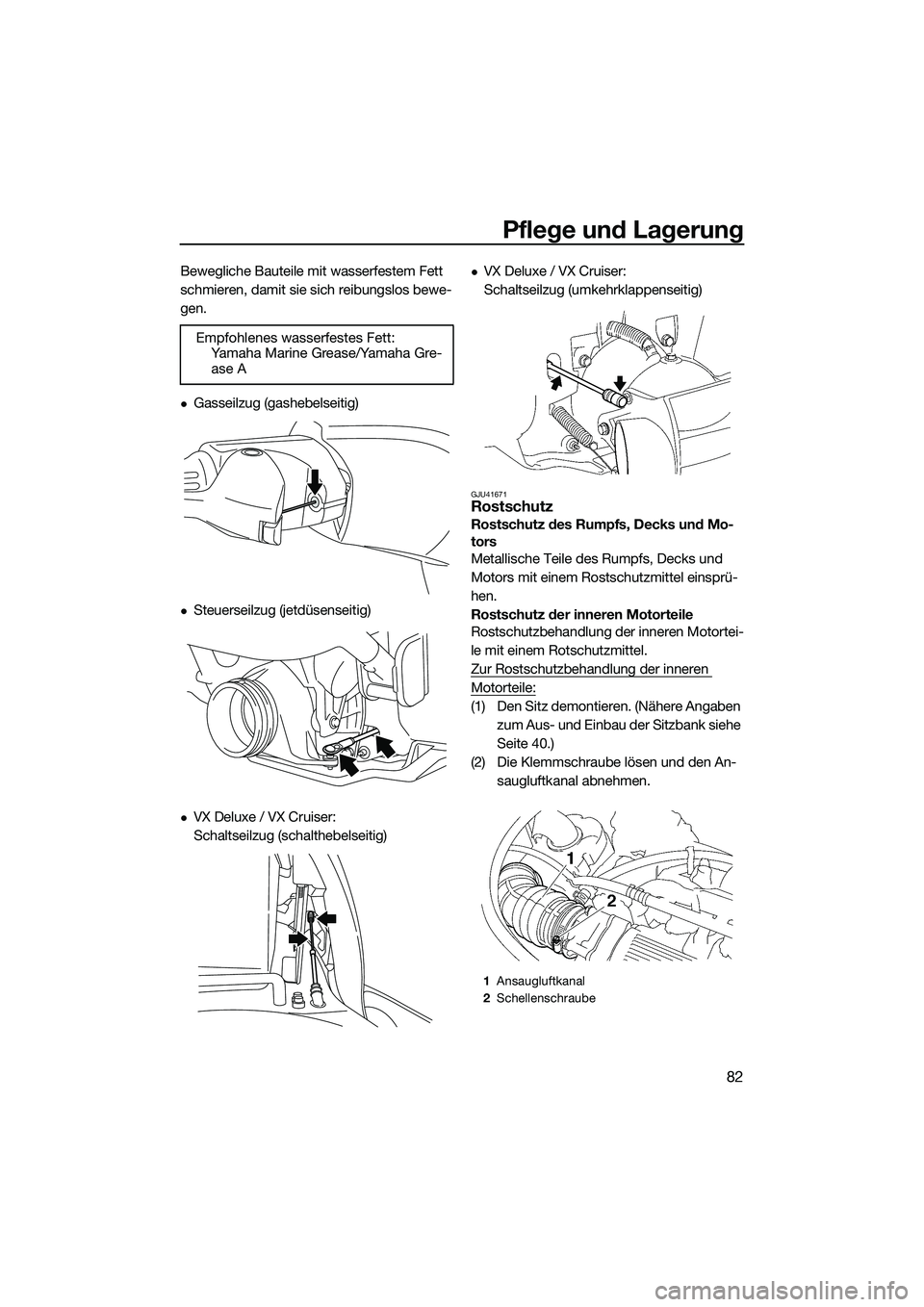

Bewegliche Bauteile mit wasserfestem Fett
schmieren, damit sie sich reibungslos bewe-
gen.
Gasseilzug (gashebelseitig)
Steuerseilzug (jetdüsenseitig)
VX Deluxe / VX Cruiser:
Schaltseilzug (schalthebelseitig)
VX Deluxe / VX Cruiser:
Schaltseilzug (umkehrklappenseitig)
GJU41671Rostschutz
Rostschutz des Rumpfs, Decks und Mo-
tors
Metallische Teile des Rumpfs, Decks und
Motors mit einem Rostschutzmittel einsprü-
hen.
Rostschutz der inneren Motorteile
Rostschutzbehandlung der inneren Motortei-
le mit einem Rotschutzmittel.
Zur Rostschutzbehandlung der inneren
Motorteile:
(1) Den Sitz demontieren. (Nähere Angaben zum Aus- und Einbau der Sitzbank siehe
Seite 40.)
(2) Die Klemmschraube lösen und den An- saugluftkanal abnehmen.
Empfohlenes wasserfestes Fett:
Yamaha Marine Grease/Yamaha Gre-
ase A
1Ansaugluftkanal
2 Schellenschraube
UF2P71G0.book Page 82 Wednesday, July 10, 2013 6:08 PM

Pflege und Lagerung
83

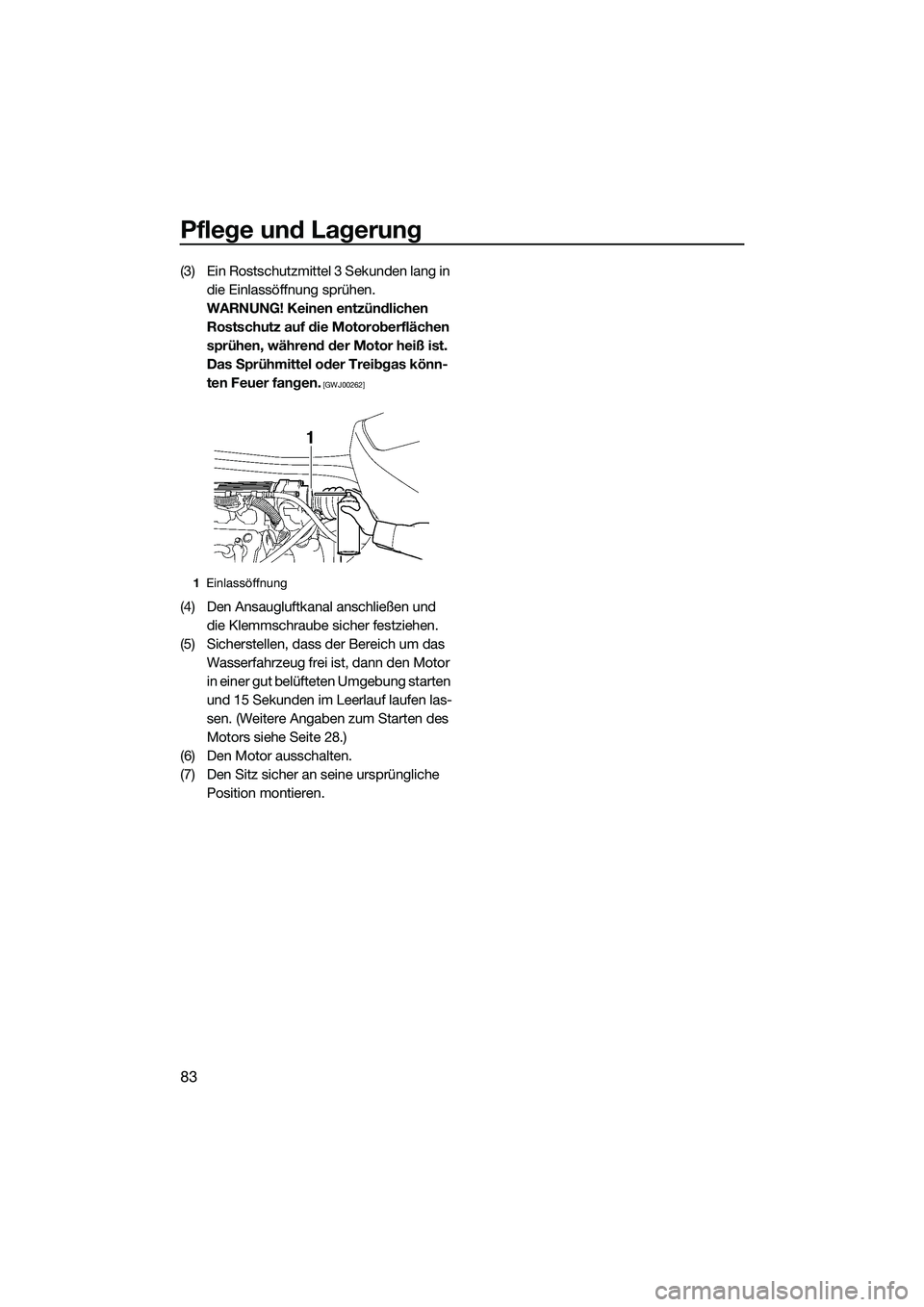

(3) Ein Rostschutzmittel 3 Sekunden lang in die Einlassöffnung sprühen.
WARNUNG! Keinen entzündlichen Rostschutz auf die Motoroberflächen
sprühen, während der Motor heiß ist.
Das Sprühmittel oder Treibgas könn-
ten Feuer fangen.
[GWJ00262]
(4) Den Ansaugluftkanal anschließen und die Klemmschraube sicher festziehen.
(5) Sicherstellen, dass der Bereich um das Wasserfahrzeug frei ist, dann den Motor
in einer gut belüfteten Umgebung starten
und 15 Sekunden im Leerlauf laufen las-
sen. (Weitere Angaben zum Starten des
Motors siehe Seite 28.)
(6) Den Motor ausschalten.
(7) Den Sitz sicher an seine ursprüngliche Position montieren.
1Einlassöffnung
UF2P71G0.book Page 83 Wednesday, July 10, 2013 6:08 PM

Wartungsarbeiten
84
GJU33769
Wartungsarbeiten
Regelmäßige Inspektionen und Schmierung
hält Ihr Wasserfahrzeug im sichersten und ef-
fektivsten Zustand. Daher muss darauf ge-
achtet werden, dass die regelmäßigen War-
tungsarbeiten durchgeführt werden. Die
Sicherheit unterliegt der Verantwortung des
Eigentümers des Wasserfahrzeugs. Die ord-
nungsgemäße Wartung muss durchgeführt
werden, damit Abgaswerte und Geräuschpe-
gel innerhalb der zulässigen Grenzwerte blei-
ben. Die wichtigsten Punkte der Inspektion
und Schmierung des Wasserfahrzeugs wer-
den auf den folgenden Seiten beschrieben.
Originale Yamaha-Ersatzteile und optionales
Zubehör für Ihr Wasserfahrzeug erhalten Sie
von Ihrem Yamaha-Händler.
Denken Sie daran, dass Defekte, die aus der
Montage von Teilen oder Zubehör entstehen,
deren Qualität nicht den Originalteilen von
Yamaha entspricht, nicht von der beschränk- ten Garantie abgedeckt sind.
Wartung, Austausch und Reparatur des
Abgasreinigungssystems und dessen
Bauteile dürfen von einer Marinemotor-
werkstatt oder von Einzelpersonen ausge-
führt werden. Garantiereparaturen müs-
sen jedoch von einem autorisierten
Yamaha Marine-Händler durchgeführt werden.
WARNUNG
GWJ00312
Falls nicht anders vorgeschrieben, darauf
achten, dass der Motor bei der Wartung
ausgeschaltet ist. Wenn keine Erfahrung
im Warten von Maschinen besteht, sollte
diese Arbeit von einem Yamaha-Händler
oder einem anderen qualifizierten Mecha-
niker ausgeführt werden.
GJU33803Bordwerkzeug
Dieses Wasserfahrzeug verfügt über einen
Bordwerkzeugsatz. Das Bordwerkzeug in
eine wasserdichte Tasche packen und immer
mitnehmen, wenn das Wasserfahrzeug be-
nutzt wird.
1 Werkzeugbeutel
2 Schraubenzieher
3 Schlauchkupplung
4 10/12-mm-Steckschlüssel
5 Zange
6 10/12-mm-Gabelschlüssel
UF2P71G0.book Page 84 Wednesday, July 10, 2013 6:08 PM

Wartungsarbeiten
85
GJU37063Tabelle der Wartungsintervalle
Die Tabelle der Wartungsintervalle liefert allgemeine Richtlinien für die regelmäßige Wartung.
Lassen Sie die Kontrollen in der folgenden Tabelle von einem Yamaha-Händler durchführen.
In Abhängigkeit der Einsatzbedingungen kann es allerdings notwendig werden, die Wartungs-
intervalle zu verkürzen. Falls Sie weitere Fragen haben, ziehen Sie einen Yamaha-Händler zu
Rate.
Diese “ ”-Markierung bezeichnet Punkte, die von einem Yamaha-Händler kontrolliert und
gewartet werden müssen.
Bezeichnung BetriebNach
den
ersten Danach alle
Seite
10
Stun- den 50 Stunden 100
Stun- den 200
Stun- den
6 Mo- nate 12 Mo-
nate 12 Mo-
nate 24 Mo-
nate
Zündkerzen Kontrollieren, reini-
gen, erneuern
—
Schmierstellen Schmieren —
Zwischenantriebs-
gehäuse Schmieren
—
Kraftstoffsystem Kontrollieren —
Kraftstofftank Kontrollieren, reini-
gen —
Motor-Leerlauf-
drehzahl Kontrollieren, einstel-
len
—
Drosselklappen-
welle Kontrollieren
—
Wassereinlasssieb Kontrollieren, reini-
gen —
Bilgensieb Reinigen —
Flügelrad Kontrollieren —
Jetdüsenwinkel Kontrollieren, einstel-
len —
Schaltseilzug und
Umkehrklappe
(VX Deluxe /
VX Cruiser) Kontrollieren, einstel-
len
—
Gasseilzug Kontrollieren —
Heck-Lenzstopfen Kontrollieren, erneu-
ern
—
Batterie Kontrollieren, laden —
Gummikupplung Kontrollieren —
UF2P71G0.book Page 85 Wednesday, July 10, 2013 6:08 PM

Wartungsarbeiten
86

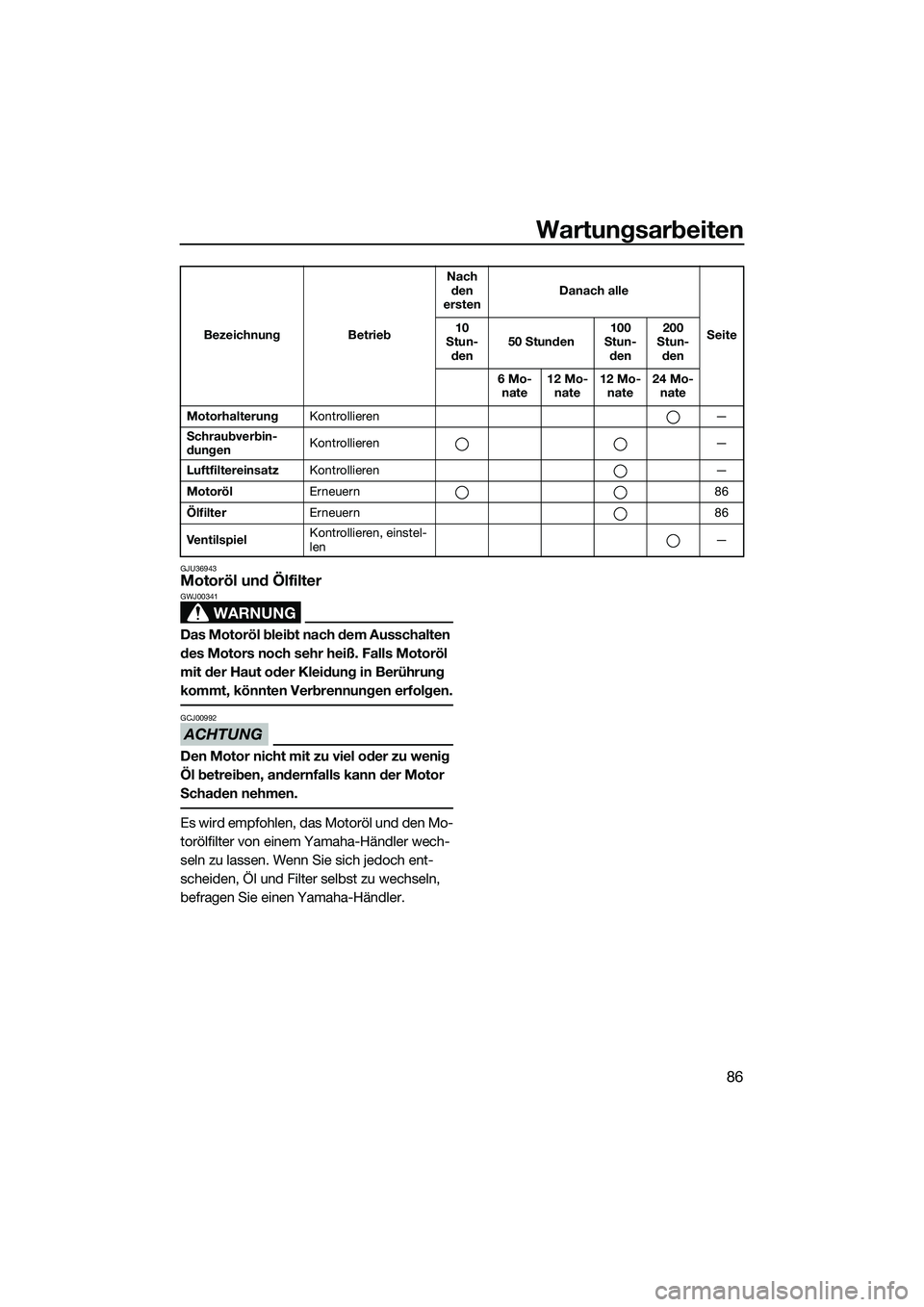

GJU36943Motoröl und Ölfilter
WARNUNG
GWJ00341
Das Motoröl bleibt nach dem Ausschalten
des Motors noch sehr heiß. Falls Motoröl
mit der Haut oder Kleidung in Berührung
kommt, könnten Verbrennungen erfolgen.
ACHTUNG
GCJ00992
Den Motor nicht mit zu viel oder zu wenig
Öl betreiben, andernfalls kann der Motor
Schaden nehmen.
Es wird empfohlen, das Motoröl und den Mo-
torölfilter von einem Yamaha-Händler wech-
seln zu lassen. Wenn Sie sich jedoch ent-
scheiden, Öl und Filter selbst zu wechseln,
befragen Sie einen Yamaha-Händler.
MotorhalterungKontrollieren —
Schraubverbin-
dungen Kontrollieren —
Luftfiltereinsatz Kontrollieren —
Motoröl Erneuern 86
Ölfilter Erneuern 86
Ventilspiel Kontrollieren, einstel-
len —
Bezeichnung Betrieb
Nach
den
ersten Danach alle
Seite
10
Stun- den 50 Stunden 100
Stun- den 200
Stun- den
6 Mo- nate 12 Mo-
nate 12 Mo-
nate 24 Mo-
nate
UF2P71G0.book Page 86 Wednesday, July 10, 2013 6:08 PM

Technische Daten
87
GJU34543
Technische Daten

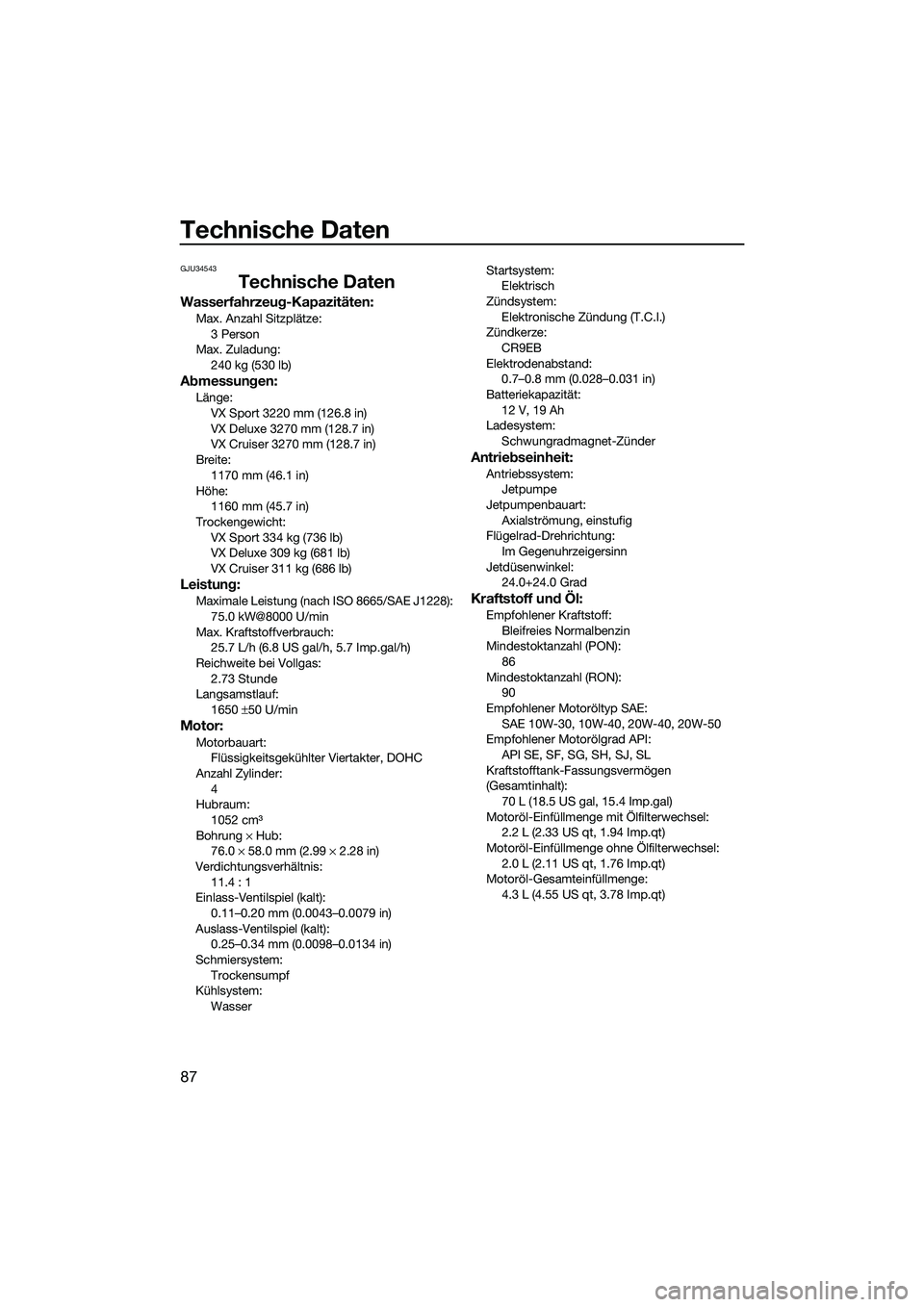

Wasserfahrzeug-Kapazitäten:
Max. Anzahl Sitzplätze:3 Person
Max. Zuladung: 240 kg (530 lb)
Abmessungen:
Länge:
VX Sport 3220 mm (126.8 in)
VX Deluxe 3270 mm (128.7 in)
VX Cruiser 3270 mm (128.7 in)
Breite: 1170 mm (46.1 in)
Höhe: 1160 mm (45.7 in)
Trockengewicht:
VX Sport 334 kg (736 lb)
VX Deluxe 309 kg (681 lb)
VX Cruiser 311 kg (686 lb)
Leistung:
Maximale Leistung (nach ISO 8665/SAE J1228):75.0 kW@8000 U/min
Max. Kraftstoffverbrauch: 25.7 L/h (6.8 US gal/h, 5.7 Imp.gal/h)
Reichweite bei Vollgas: 2.73 Stunde
Langsamstlauf:
1650 ±50 U/min
Motor:
Motorbauart:
Flüssigkeitsgekühlter Viertakter, DOHC
Anzahl Zylinder:
4
Hubraum: 1052 cm³
Bohrung × Hub:
76.0 × 58.0 mm (2.99 × 2.28 in)
Verdichtungsverhältnis:
11.4 : 1
Einlass-Ventilspiel (kalt): 0.11–0.20 mm (0.0043–0.0079 in)
Auslass-Ventilspiel (kalt): 0.25–0.34 mm (0.0098–0.0134 in)
Schmiersystem:
Trockensumpf
Kühlsystem: Wasser Startsystem:
Elektrisch
Zündsystem: Elektronische Zündung (T.C.I.)
Zündkerze:
CR9EB
Elektrodenabstand: 0.7–0.8 mm (0.028–0.031 in)
Batteriekapazität: 12 V, 19 Ah
Ladesystem:
Schwungradmagnet-Zünder
Antriebseinheit:
Antriebssystem:Jetpumpe
Jetpumpenbauart: Axialströmung, einstufig
Flügelrad-Drehrichtung:
Im Gegenuhrzeigersinn
Jetdüsenwinkel: 24.0+24.0 Grad
Kraftstoff und Öl:
Empfohlener Kraftstoff:
Bleifreies Normalbenzin
Mindestoktanzahl (PON): 86
Mindestoktanzahl (RON): 90
Empfohlener Motoröltyp SAE:
SAE 10W-30, 10W-40, 20W-40, 20W-50
Empfohlener Motorölgrad API: API SE, SF, SG, SH, SJ, SL
Kraftstofftank-Fassungsvermögen
(Gesamtinhalt): 70 L (18.5 US gal, 15.4 Imp.gal)
Motoröl-Einfüllmenge mit Ölfilterwechsel: 2.2 L (2.33 US qt, 1.94 Imp.qt)
Motoröl-Einfüllmenge ohne Ölfilterwechsel:
2.0 L (2.11 US qt, 1.76 Imp.qt)
Motoröl-Gesamteinfüllmenge: 4.3 L (4.55 US qt, 3.78 Imp.qt)
UF2P71G0.book Page 87 Wednesday, July 10, 2013 6:08 PM

Fehlerbeseitigung
88
GJU34562

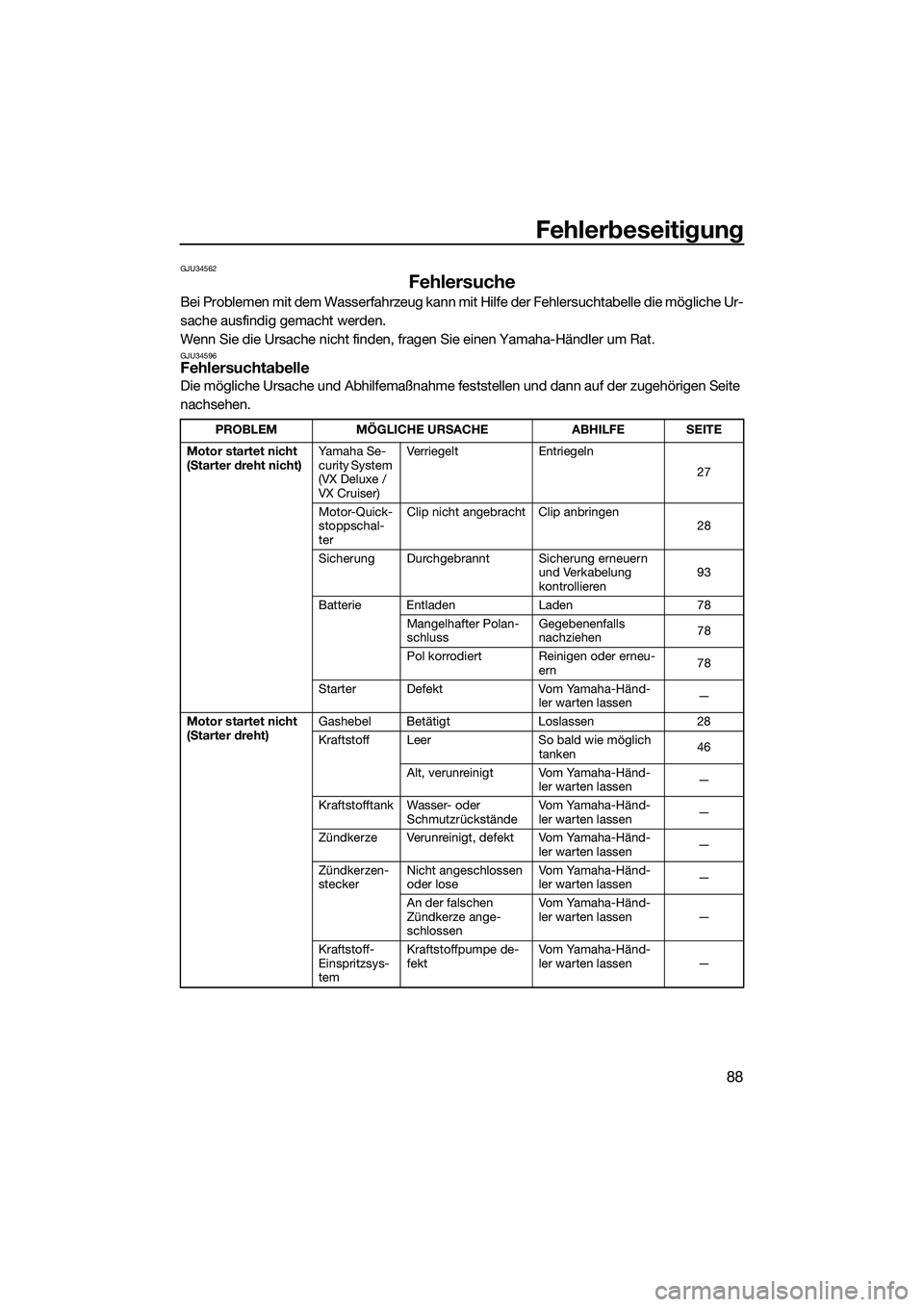

Fehlersuche
Bei Problemen mit dem Wasserfahrzeug kann mit Hilfe der Fehlersuchtabelle die mögliche Ur-
sache ausfindig gemacht werden.
Wenn Sie die Ursache nicht finden, fragen Sie einen Yamaha-Händler um Rat.
GJU34596Fehlersuchtabelle
Die mögliche Ursache und Abhilfemaßnahme feststellen und dann auf der zugehörigen Seite
nachsehen.
PROBLEMMÖGLICHE URSACHE ABHILFESEITE
Motor startet nicht
(Starter dreht nicht) Ya m a h a S e -
curity System
(VX Deluxe /
VX Cruiser)Verriegelt
Entriegeln
27
Motor-Quick-
stoppschal-
ter Clip nicht angebracht Clip anbringen
28
Sicherung Durchgebrannt Sicherung erneuern und Verkabelung
kontrollieren93
Batterie Entladen Laden78
Mangelhafter Polan-
schluss Gegebenenfalls
nachziehen
78
Pol korrodiert Reinigen oder erneu- ern 78
Starter Defekt Vom Yamaha-Händ-
ler warten lassen —
Motor startet nicht
(Starter dreht) Gashebel Betätigt
Loslassen28
Kraftstoff Leer So bald wie möglich
tanken 46
Alt, verunreinigt Vom Yamaha-Händ- ler warten lassen —
Kraftstofftank Wasser- oder Schmutzrückstände Vo m Ya ma h a - H ä n d-
ler warten lassen
—
Zündkerze Verunreinigt, defekt Vom Yamaha-Händ- ler warten lassen—
Zündkerzen-
stecker Nicht angeschlossen
oder lose Vo m Ya ma h a - H ä n d-
ler warten lassen
—
An der falschen
Zündkerze ange-
schlossen Vo m Ya ma h a - H ä n d-
ler warten lassen
—
Kraftstoff-
Einspritzsys-
tem Kraftstoffpumpe de-
fekt
Vo m Ya ma h a - H ä n d-
ler warten lassen
—
UF2P71G0.book Page 88 Wednesday, July 10, 2013 6:08 PM

Fehlerbeseitigung
89

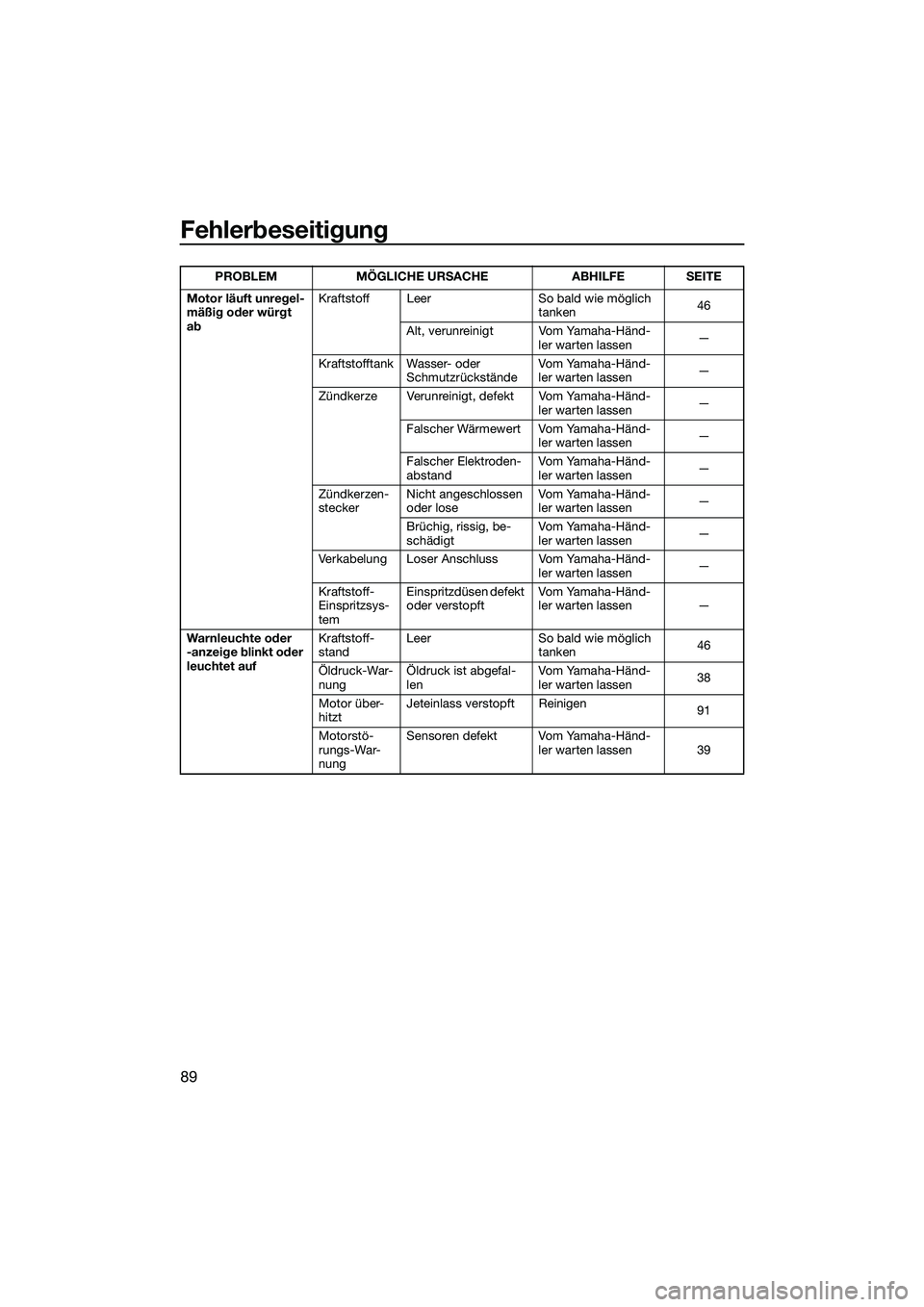

Motor läuft unregel-
mäßig oder würgt
abKraftstoff Leer So bald wie möglich
tanken46
Alt, verunreinigt Vom Yamaha-Händ- ler warten lassen —
Kraftstofftank Wasser- oder Schmutzrückstände Vo m Ya ma h a - H ä n d-
ler warten lassen
—
Zündkerze Verunreinigt, defekt Vom Yamaha-Händ- ler warten lassen—
Falscher Wärmewert Vom Yamaha-Händ- ler warten lassen —
Falscher Elektroden-
abstand Vo m Ya ma h a - H ä n d-
ler warten lassen
—
Zündkerzen-
stecker Nicht angeschlossen
oder lose Vo m Ya ma h a - H ä n d-
ler warten lassen
—
Brüchig, rissig, be-
schädigt Vo m Ya ma h a - H ä n d-
ler warten lassen
—
Verkabelung Loser Anschluss Vom Yamaha-Händ- ler warten lassen—
Kraftstoff-
Einspritzsys-
tem Einspritzdüsen defekt
oder verstopft
Vo m Ya ma h a - H ä n d-
ler warten lassen —
Warnleuchte oder
-anzeige blinkt oder
leuchtet auf Kraftstoff-
stand
Leer So bald wie möglich
tanken 46
Öldruck-War-
nung Öldruck ist abgefal-
len Vo m Ya ma h a - H ä n d-
ler warten lassen
38
Motor über-
hitzt Jeteinlass verstopft Reinigen
91
Motorstö-
rungs-War-
nung Sensoren defekt Vom Yamaha-Händ-
ler warten lassen 39
PROBLEM MÖGLICHE URSACHE ABHILFE SEITE
