2014 YAMAHA VX CRUISER sensor

Descripción
23
9
8
7
6
5
4 1
23
10
11
1Plataforma de embarque
2 Cornamusa (página 42)
3 Asidero (página 41)
4 Escalón de embarque (VX Deluxe /
VX Cruiser) (página 41)
5 Tobera de propulsión
6 Compuerta de inversión (VX Deluxe /
VX Cruiser) (página 32)
7 Tapa del grupo propulsor
8 Pasacabos de popa (página 42)
9 Tapón de achique de popa (página 49)
10 Sensor de velocidad 11
Rejilla de admisión
UF2P71S0.book Page 23 Wednesday, July 10, 2013 6:22 PM

Funcionamiento de los instrumentos
39
tiempo, se limita el régimen máximo del mo-
tor.
Si se activa la alarma de recalentamiento, re-
duzca inmediatamente el régimen del motor,
vuelva a tierra y compruebe si sale agua por
el testigo de la refrigeración cuando el motor
está en marcha. Si no sale agua, pare el mo-
tor y compruebe si la toma de admisión del
chorro está obstruida. (Consulte en la página
91 la información relativa a la toma de admi-
sión del chorro). ATENCIÓN: Si no consigue
identificar y corregir la causa del recalen-
tamiento, consulte a un concesionario
Yamaha. Si sigue navegando a velocida- des altas el motor puede sufrir averías
graves.
[SCJ00042]
NOTA:
Pulse el botón Seleccionar en el centro de in-
formación multifunción para que el zumbador
deje de sonar.
SJU31635Alarma de comprobación del motor
Si el sistema detecta el fallo de un sensor o
un cortocircuito, el indicador de alarma de
avería del motor y la luz de alarma “WAR-
NING” parpadean y el zumbador suena de
forma intermitente.
Si se activa la alarma para comprobación del
motor, reduzca de inmediato la velocidad del
motor, vuelva a tierra y lleve la moto de agua
a un concesionario Yamaha para revisión.
NOTA:
Pulse el botón Seleccionar en el centro de in-
formación multifunción para que el zumbador
deje de sonar.
UF2P71S0.book Page 39 Wednesday, July 10, 2013 6:22 PM

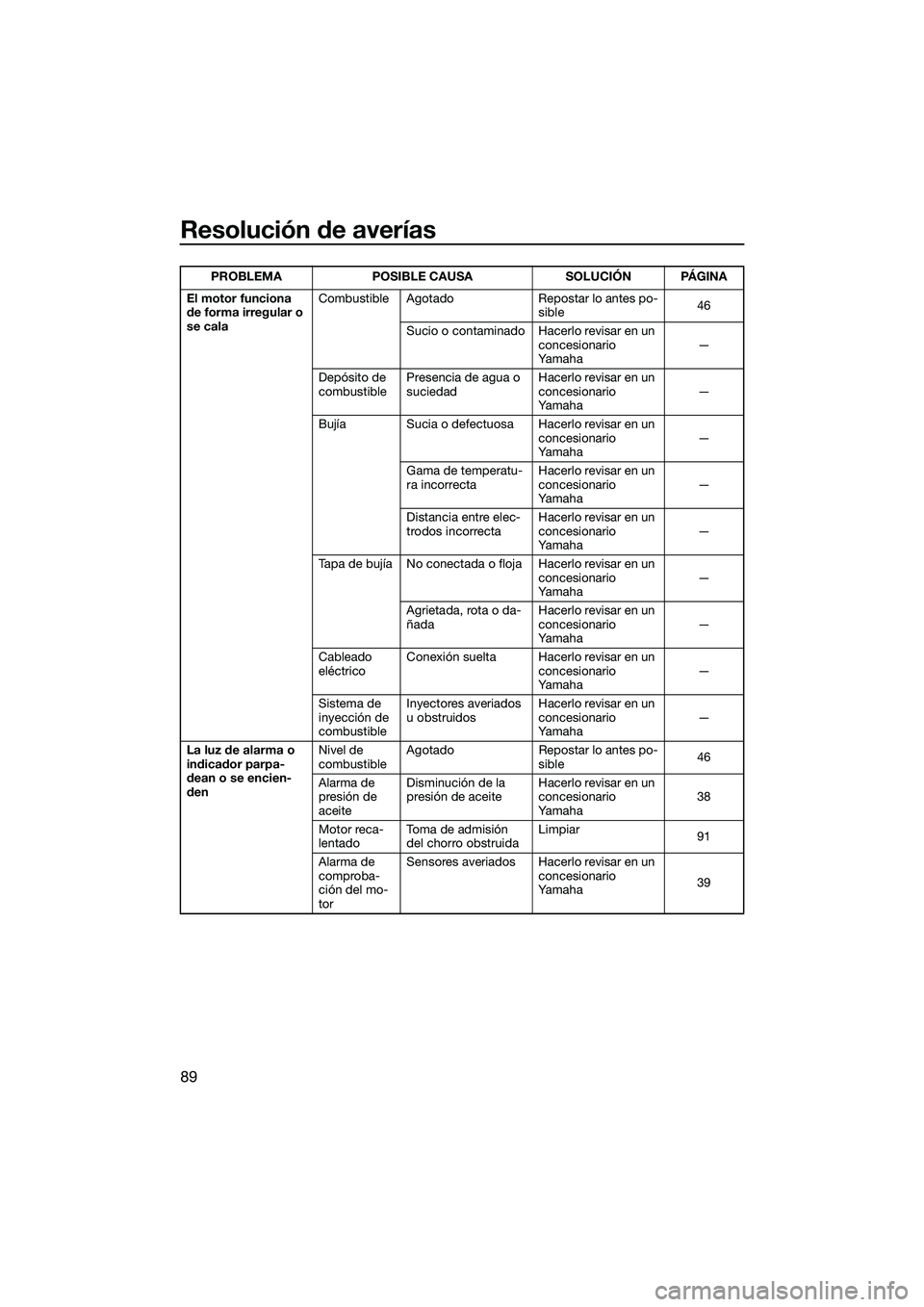

Resolución de averías
89
El motor funciona
de forma irregular o
se calaCombustible Agotado Repostar lo antes po-
sible46
Sucio o contaminado Hacerlo revisar en un concesionario
Ya m a h a —
Depósito de
combustible Presencia de agua o
suciedad Hacerlo revisar en un
concesionario
Ya m a h a —
Bujía Sucia o defectuosa Hacerlo revisar en un concesionario
Ya m a h a—
Gama de temperatu-
ra incorrecta Hacerlo revisar en un
concesionario
Ya m a h a —
Distancia entre elec-
trodos incorrecta Hacerlo revisar en un
concesionario
Ya m a h a —
Tapa de bujía No conectada o floja Hacerlo revisar en un concesionario
Ya m a h a—
Agrietada, rota o da-
ñada Hacerlo revisar en un
concesionario
Ya m a h a —
Cableado
eléctrico Conexión suelta Hacerlo revisar en un
concesionario
Ya m a h a —
Sistema de
inyección de
combustible Inyectores averiados
u obstruidos
Hacerlo revisar en un
concesionario
Ya m a h a —
La luz de alarma o
indicador parpa-
dean o se encien-
den Nivel de
combustible
Agotado Repostar lo antes po-
sible 46
Alarma de
presión de
aceite Disminución de la
presión de aceite
Hacerlo revisar en un
concesionario
Ya m a h a 38
Motor reca-
lentado To m a d e a d m i s i ó n
del chorro obstruida Limpiar
91
Alarma de
comproba-
ción del mo-
tor Sensores averiados Hacerlo revisar en un
concesionario
Ya m a h a 39
PROBLEMA POSIBLE CAUSA SOLUCIÓN PÁGINA
UF2P71S0.book Page 89 Wednesday, July 10, 2013 6:22 PM
