5*Système d’échappe-
ment S’assurer de l’absence de fuites et remplacer tout
joint abîmé.
Contrôler le serrage de tous les colliers à vis et les raccords, et les serrer si nécessaire. √√√
6 Pare-étincelles √√√
7 *Système d’admis-
sion d’air à l’échap-
pement S’assurer du bon état du clapet de coupure d’air,
du clapet flexible et de la durite.
Remplacer toute pièce endommagée. √√√√√
N° ÉLÉMENTS
CONTRÔLES OU ENTRE-
TIENS À EFFECTUER INITIAL
CHAQUE
Le plus
court des
intervalles mois136612
km
(mi) 320
(200) 1300
(800) 2500
(1600) 2500
(1600) 5000
(3200)
heures 20 80 160 160 320
U2BG60F0.book Page 4 Monday, May 20, 2013 3:13 PM

8-5
8
FBU21866Entretiens périodiques et fréquences de graissage N.B.●Si le VTT n’est pas équipé d’un compteur kilométrique ou d’un compteur horaire, suivre les fréquences
d’entretien indiquées en mois.●Si le VTT est équipé d’un compteur kilométrique ou d’un compteur horaire, suivre les fréquences d’en-
tretien indiquées en km (mi) ou en heures. Noter toutefois que lorsque le VTT n’est pas utilisé pendant
longtemps, il convient de suivre les fréquences d’entretien indiquées en mois.●L’entretien des éléments précédés d’un astérisque ne pouvant être mené à bien sans les données tech-
niques, les connaissances et l’outillage adéquats, il doit être confié à un concessionnaire Yamaha.N° ÉLÉMENTS CONTRÔLES OU ENTRE-
TIENS À EFFECTUER INITIAL
CHAQUE
Le plus
court des
intervalles mois136612
km
(mi) 320
(200) 1300
(800) 2500
(1600) 2500
(1600) 5000
(3200)
heures 20 80 160 160 320
1 Élément du filtre à
air
Nettoyer et remplacer si nécessaire. Toutes les 20 à 40 heures (plus souvent
dans les régions humides ou poussié- reuses)
2 *Frein avant Contrôler le fonctionnement et corriger si néces-
saire.
Contrôler le niveau du liquide, s’assurer de l’ab- sence de fuite, et corriger si nécessaire. √√√√√
Remplacer les plaquettes de frein. Quand la limite est atteinte.
U2BG60F0.book Page 5 Monday, May 20, 2013 3:13 PM

8-6
8
3*Frein arrière Contrôler le fonctionnement et corriger si néces-
saire.
Contrôler la garde de la pédale de frein et la régler si nécessaire.
Contrôler le niveau du liquide, s’assurer de l’ab- sence de fuite, et corriger si nécessaire. √√√√√
Remplacer les plaquettes de frein. Quand la limite est atteinte.
4 *Durites de frein Contrôler l’état et remplacer si nécessaire.
√√√√
Remplacer. Tous les 4 ans
5 *Liquide de frein Remplacer. Tous les 2 ans
6 *Roues Contrôler le voile et l’état et remplacer si néces-
saire. √ √√√
7 *Pneus Contrôler l’état et la profondeur des sculptures et
remplacer si nécessaire.
Contrôler la pression de gonflage et l’équilibrage, et corriger si nécessaire. √ √√√
8 *Roulements de
moyeu de roue Contrôler l’état et le serrage, et remplacer si né-
cessaire. √ √√√
9 *Courroie trapézoï-
dale Contrôler l’usure et l’état, et remplacer si néces-
saire. √ √√√
10 *Visserie du châssis S’assurer que toutes les vis et tous les écrous
sont correctement serrés. √√√√√
N° ÉLÉMENTS
CONTRÔLES OU ENTRE-
TIENS À EFFECTUER INITIAL
CHAQUE
Le plus
court des
intervalles mois136612
km
(mi) 320
(200) 1300
(800) 2500
(1600) 2500
(1600) 5000
(3200)
heures 20 80 160 160 320
U2BG60F0.book Page 6 Monday, May 20, 2013 3:13 PM

8-7
8
11*Combinés ressort-
amortisseur Contrôler le fonctionnement et corriger si néces-
saire.
S’assurer de l’absence de fuites d’huile et rempla- cer si nécessaire. √√√
12 *Bagues de barre
stabilisatrice
Contrôler l’état et remplacer si nécessaire.
√√√
13 *Pivots de fusée ar-
rière Lubrifier à la graisse à base de savon au lithium.
√√√
14 *Arbre de direction Lubrifier à la graisse à base de savon au lithium. √√√
15 *Direction Contrôler le fonctionnement et réparer ou rempla-
cer, si nécessaire.
Contrôler le pincement et le régler si nécessaire. √√√√√
16 *Support du moteur Contrôler l’état et remplacer si nécessaire. √√√
17 *Soufflets d’essieu Contrôler l’état et remplacer si nécessaire. √√√√√
18 Huile moteur Changer.
S’assurer de l’absence de fuites d’huile et corriger
si nécessaire. √ √√√
19 Cartouche du filtre
à huile moteur Remplacer.
√√√
20 Huile de différentiel Changer.
S’assurer de l’absence de fuites d’huile et corriger
si nécessaire. √√
N° ÉLÉMENTS
CONTRÔLES OU ENTRE-
TIENS À EFFECTUER INITIAL CHAQUE
Le plus
court des
intervalles mois136612
km
(mi) 320
(200) 1300
(800) 2500
(1600) 2500
(1600) 5000
(3200)
heures 20 80 160 160 320U2BG60F0.book Page 7 Monday, May 20, 2013 3:13 PM

8-8
8
21Huile de couple co-
nique arrière Changer.
S’assurer de l’absence de fuites d’huile et corriger
si nécessaire. √√
22 Circuit de refroidis-
sement Contrôler le niveau du liquide de refroidissement,
s’assurer de l’absence de fuites, et corriger si né-
cessaire. √√√√√
Remplacer le liquide de refroidissement. Tous les 2 ans
23 *Pièces mobiles et
câbles
√√√√
24 *Câble de sécurité
du sélecteur de
marche Contrôler le fonctionnement et régler ou rempla-
cer, si nécessaire. √√√
25 *Levier des gaz Contrôler le fonctionnement.
Contrôler la garde de levier des gaz et la régler si
nécessaire.
Lubrifier le câble et le logement de levier. √√√√√
26 *Contacteur de feu
stop sur freins
avant et arrière Contrôler le fonctionnement et corriger si néces-
saire. √√√√√
27 *Éclairage et contac-
teurs Contrôler le fonctionnement et corriger si néces-
saire.
Régler le faisceau des phares. √√√√√
N° ÉLÉMENTS
CONTRÔLES OU ENTRE-
TIENS À EFFECTUER INITIAL CHAQUE
Le plus
court des
intervalles mois136612
km
(mi) 320
(200) 1300
(800) 2500
(1600) 2500
(1600) 5000
(3200)
heures 20 80 160 160 320U2BG60F0.book Page 8 Monday, May 20, 2013 3:13 PM

8-9
8
FBU23071N.B.●Il est nécessaire d’augmenter la fréquence d’entretien de certains éléments lorsque le véhicule est utilisé
dans des zones particulièrement poussiéreuses ou humides, ou s’il est conduit à pleins gaz.●Entretien des freins hydrauliques
Contrôler régulièrement le niveau du liquide de frein et, si nécessaire, faire l’appoint de liquide.
Remplacer les composants internes des maîtres-cylindres et des étriers et changer le liquide de freintous les deux ans.
Remplacer les durites de frein tous les quatre ans et lorsqu’elles sont craquelées ou endommagées.
U2BG60F0.book Page 9 Monday, May 20, 2013 3:13 PM

8-10
8
FBU23090Dépose et repose des caches La dépose des caches illustrés est requise pour ef-
fectuer certains entretiens décrits dans ce chapi-
tre. Se référer à cette section à chaque fois qu’il
faut déposer ou reposer un cache.

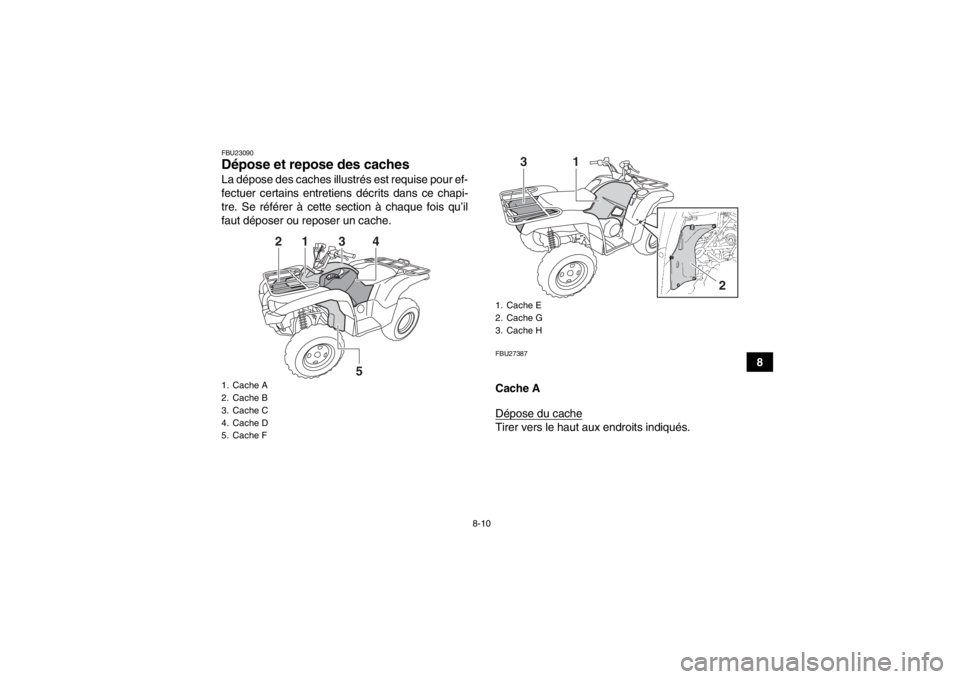

FBU27387Cache A
Dépose du cacheTirer vers le haut aux endroits indiqués.
1. Cache A
2. Cache B
3. Cache C
4. Cache D
5. Cache F
1
2
3
5
4
1. Cache E
2. Cache G
3. Cache H
1
3
2
U2BG60F0.book Page 10 Monday, May 20, 2013 3:13 PM

8-11
8Mise en place du cache

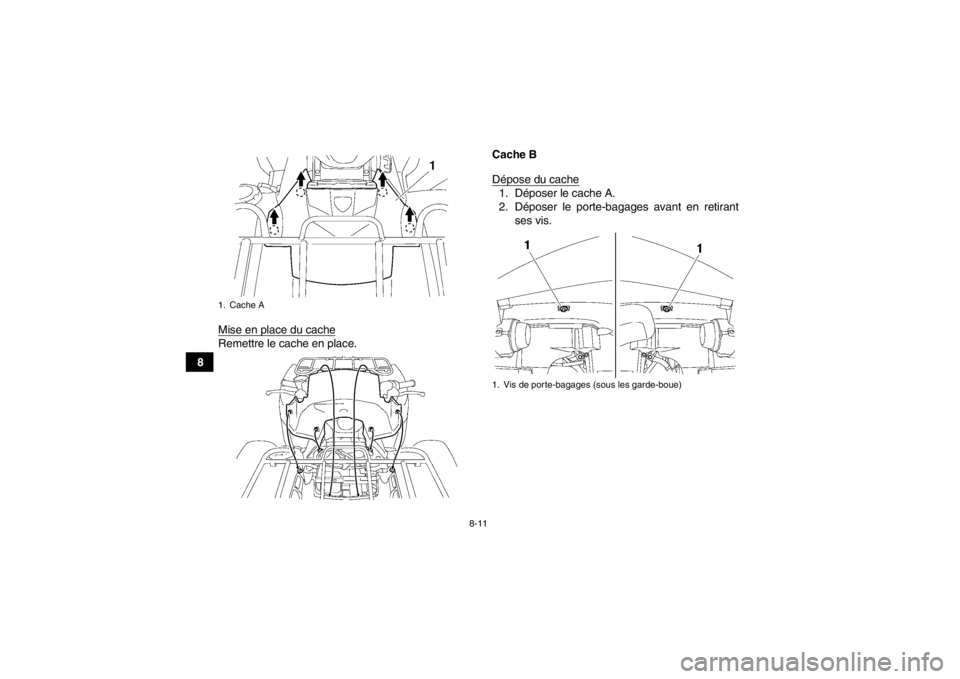

Remettre le cache en place. Cache B
Dépose du cache
1. Déposer le cache A.
2. Déposer le porte-bagages avant en retirant
ses vis.
1. Cache A
1. Vis de porte-bagages (sous les garde-boue)
