8-59
8
3. Déposer la plaque de fixation de la batterie
après avoir retiré les écrous.
4. Débrancher d’abord le câble négatif de la bat- terie, puis le câble positif en retirant leur vis.
ATTENTION : Avant de déposer la batterie,
s’assurer d’avoir coupé le contact et
d’avoir débranché le câble négatif avant le
câble positif.
[FCB01001]
5. Retirer la batterie de son logement.

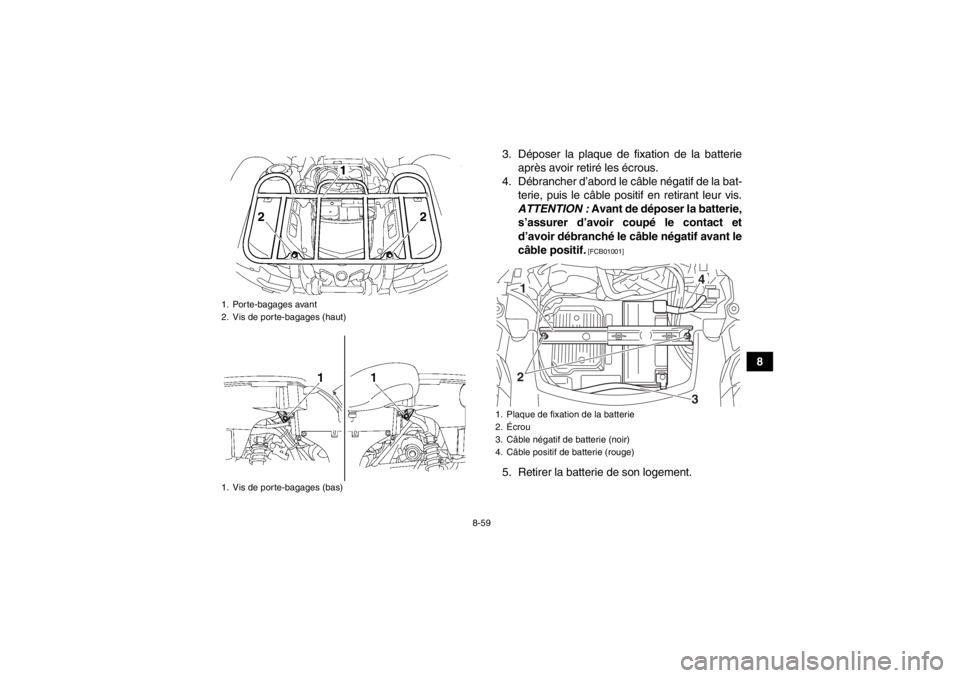

1. Porte-bagages avant
2. Vis de porte-bagages (haut)
1. Vis de porte-bagages (bas)
1. Plaque de fixation de la batterie
2. Écrou
3. Câble négatif de batterie (noir)
4. Câble positif de batterie (rouge)
12
43
U2LB60F0.book Page 59 Wednesday, March 20, 2013 8:49 AM

8-60
8Charge de la batterie
Confier la charge de la batterie à un concession-
naire Yamaha dès que possible si elle semble être
déchargée. Ne pas oublier qu’une batterie se dé-
charge plus rapidement si le véhicule est équipé
d’accessoires électriques.
ATTENTIONFCB00931Recourir à un chargeur spécial à tension cons-
tante pour charger les batteries de type plomb-
acide à régulation par soupape (VRLA). L’utili-
sation d’un chargeur de batterie conventionnel
endommagera la batterie.Entreposage de la batterie●Si le VTT doit rester inutilisé pendant plus d’un
mois, déposer la batterie, la recharger complète-
ment et la ranger dans un endroit frais et sec.●Quand la batterie est remisée pour plus de deux
mois, il convient de la contrôler au moins une
fois par mois et de la recharger quand néces-
saire.
ATTENTIONFCB00940Toujours veiller à ce que la batterie soit char-
gée. Remiser une batterie déchargée risque de
l’endommager de façon irréversible.Pose de la batterieN.B.S’assurer que la batterie est chargée au maxi-
mum.1. Remettre la batterie dans son logement.
2. Brancher d’abord le câble positif de la batte-
rie, puis le câble négatif en les fixant avec leur
vis. ATTENTION : Lors de la repose de la
batterie, s’assurer que le contact est
coupé et de brancher d’abord le câble po-
sitif, puis le câble négatif.
[FCB01110]
U2LB60F0.book Page 60 Wednesday, March 20, 2013 8:49 AM

8-61
8
3. Reposer la plaque de fixation de la batterie et
la fixer à l’aide des écrous.
4. Remonter le porte-bagages avant et ses vis, puis serrer ces dernières à leur couple spéci-
fique. 5. Reposer le cache.

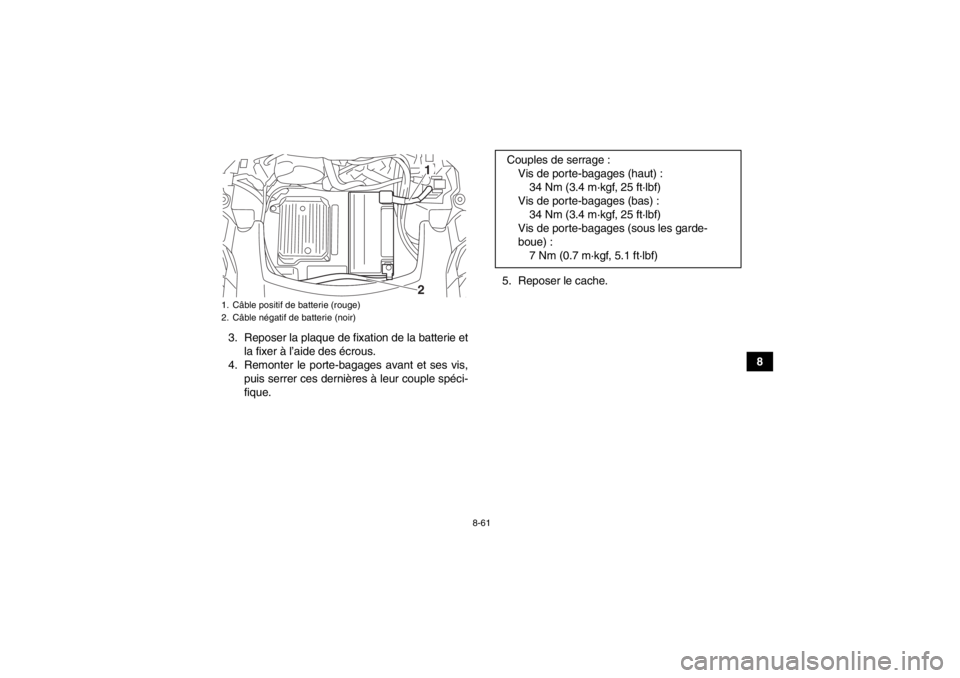

1. Câble positif de batterie (rouge)
2. Câble négatif de batterie (noir)
12
Couples de serrage :
Vis de porte-bagages (haut) :34 Nm (3.4 m·kgf, 25 ft·lbf)
Vis de porte-bagages (bas) : 34 Nm (3.4 m·kgf, 25 ft·lbf)
Vis de porte-bagages (sous les garde-
boue) : 7 Nm (0.7 m·kgf, 5.1 ft·lbf)
U2LB60F0.book Page 61 Wednesday, March 20, 2013 8:49 AM

8-62
8
FBU30520Remplacement d’un fusible
Le fusible principal, le fusible du système d’injec-
tion de carburant, le fusible EPS et le boîtier à fusi-
bles se trouvent sous le cache A. (Voir page 8-10.)
Si un fusible est grillé, le remplacer comme suit.1. Tourner la clé de contact sur “ ” (coupé) et éteindre tous les ci rcuits électriques.

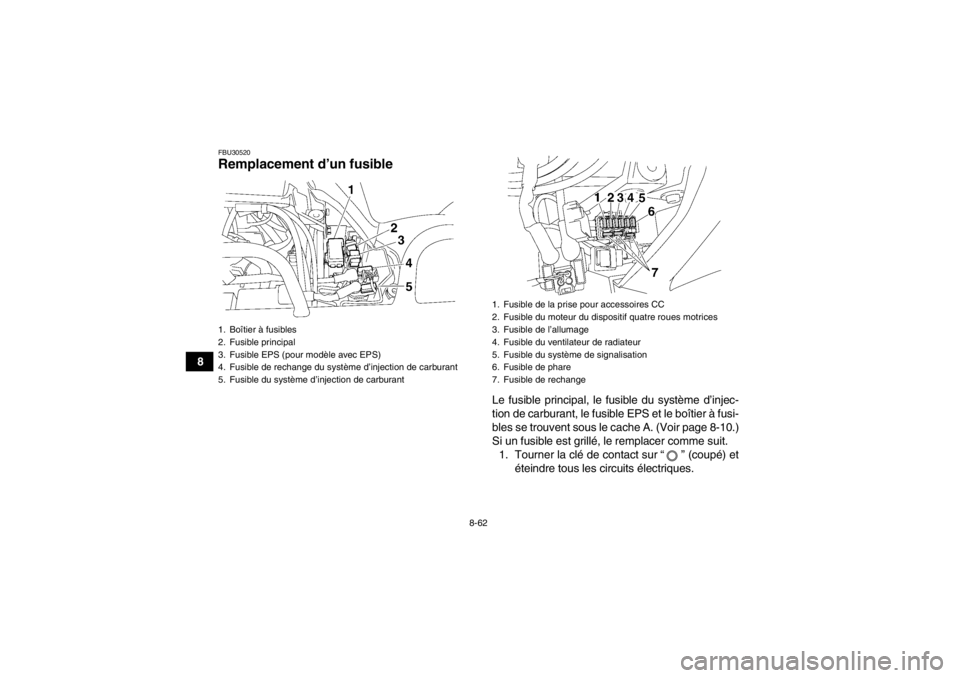

1. Boîtier à fusibles
2. Fusible principal
3. Fusible EPS (pour modèle avec EPS)
4. Fusible de rechange du système d’injection de carburant
5. Fusible du système d’injection de carburant
1. Fusible de la prise pour accessoires CC
2. Fusible du moteur du dispositif quatre roues motrices
3. Fusible de l’allumage
4. Fusible du ventilateur de radiateur
5. Fusible du système de signalisation
6. Fusible de phare
7. Fusible de rechange
U2LB60F0.book Page 62 Wednesday, March 20, 2013 8:49 AM

8-63
8
ATTENTIONFCB00640Afin d’éviter un court-circuit, couper le contact
avant de contrôler ou de remplacer un fusible.2. Retirer le fusible grillé et le remplacer par unfusible neuf de l’intensité spécifiée.
AVERTISSEMENT ! Toujours monter un fusible de l’intensité spécifiée et ne jamais
le substituer par un objet de remplace-
ment. La mise en place d’un fusible d’in-
tensité incorrecte ou d’un objet de rempla-
cement risque d’endommager le circuit
électrique, ce qui peut provoquer un in-
cendie.
[FWB02172]
Fusibles spécifiés : Fusible principal:40.0 A
Fusible de phare: 10.0 A
Fusible d’allumage: 10.0 A
Fusible du moteur du dispositif quatre roues
motrices: 10.0 A
Fusible du système de signalisation: 5.0 A
Fusible de la prise pour accessoires à cou-
rant continu: 10.0 A
Fusible du ventilateur de radiateur: 20.0 A
Fusible du système d’injection de carburant: 15.0 A
Fusible du système EPS: YFM550PE 40.0 A
YFM550PHE 40.0 A
YFM550PLE 40.0 A
U2LB60F0.book Page 63 Wednesday, March 20, 2013 8:49 AM

8-64
83. Tourner la clé de contact sur “ ” (contact) et
allumer tous les circuits électriques afin de vé-
rifier si l’équipement électrique fonctionne.
4. Si le fusible neuf grille immédiatement, faire contrôler l’installation électrique par un con-
cessionnaire Yamaha.
FBU27443Remplacement d’ une ampoule de
phare Si une ampoule de phare grille, la remplacer
comme suit :
1. Tirer sur le cache à l’arrière du phare afin de le déposer. 2. Retirer le protecteur d’ampoule de phare.

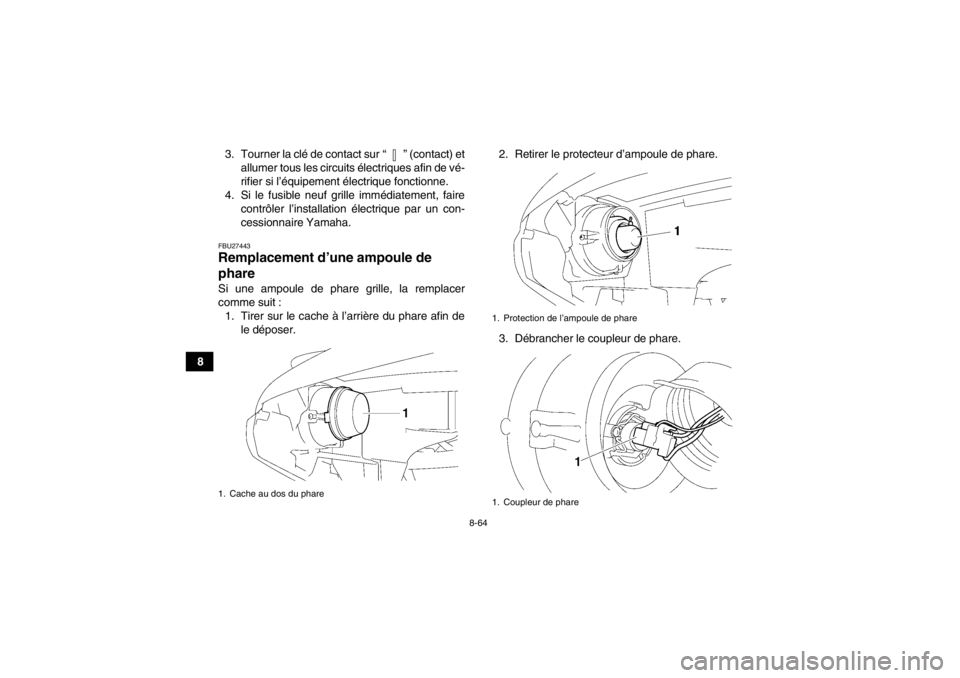

3. Débrancher le coupleur de phare.1. Cache au dos du phare
1. Protection de l’ampoule de phare
1. Coupleur de phare
U2LB60F0.book Page 64 Wednesday, March 20, 2013 8:49 AM

8-65
8
4. Décrocher le porte-ampoule du phare, puis
retirer l’ampoule grillée.
5. Monter une ampoule de phare neuve et la fixer à l’aide du porte-ampoule. ATTENTION :
Ne jamais toucher le verre d’une ampoule
de phare afin de ne pas laisser de résidus
graisseux. La graisse réduit la transpa-
rence du verre, la luminosité de l’ampoule,
ainsi que sa durée de service. Nettoyer
soigneusement toute crasse ou trace de
doigts sur l’ampoule avec un chiffon im-
bibé d’alcool ou de diluant pour peinture.
[FCB00651]
6. Brancher le coupleur de phare.
7. Remettre la protection de l’ampoule en place. ATTENTION : S’assurer que le protecteur
d’ampoule de phare est correctement as-
sis et remis en place.
[FCB01080]
8. Remettre le cache en place au dos du phare.
9. Ajuster le faisceau de phare si nécessaire.FBU25551Réglage du faisceau des phares ATTENTIONFCB00690Il est préférable de confier ce réglage à un con-
cessionnaire Yamaha.

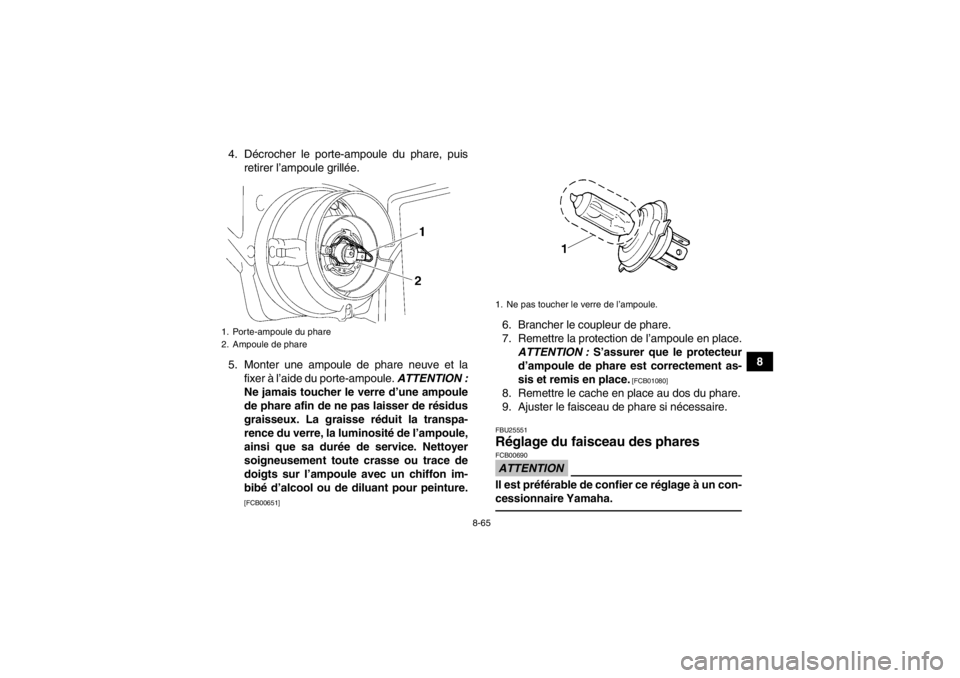

1. Porte-ampoule du phare
2. Ampoule de phare
1. Ne pas toucher le verre de l’ampoule.
U2LB60F0.book Page 65 Wednesday, March 20, 2013 8:49 AM

8-66

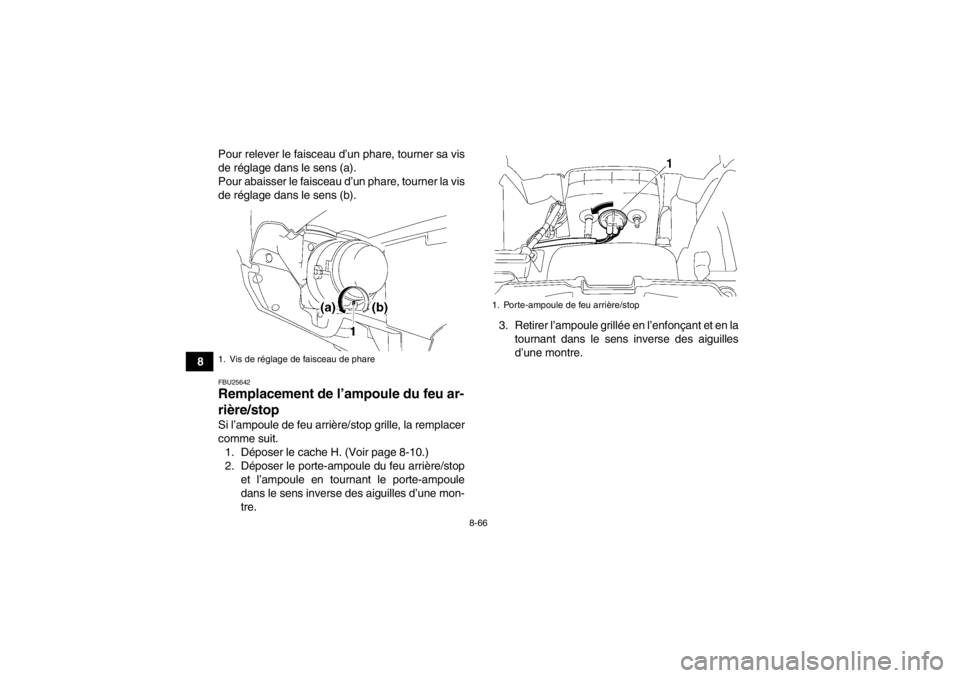

8Pour relever le faisceau d’un phare, tourner sa vis
de réglage dans le sens (a).
Pour abaisser le faisceau d’un phare, tourner la vis
de réglage dans le sens (b).
FBU25642Remplacement de l’
ampoule du feu ar-
rière/stop Si l’ampoule de feu arrière/stop grille, la remplacer
comme suit.
1. Déposer le cache H. (Voir page 8-10.)
2. Déposer le porte-ampoule du feu arrière/stop et l’ampoule en tournant le porte-ampoule
dans le sens inverse des aiguilles d’une mon-
tre. 3. Retirer l’ampoule grillée en l’enfonçant et en la
tournant dans le sens inverse des aiguilles
d’une montre.1. Vis de réglage de faisceau de phare
1. Porte-ampoule de feu arrière/stop
