11*Visserie du châssis S’assurer que toutes les vis et tous les écrous
sont correctement serrés. 
12 *Combinés ressort-
amortisseur Contrôler le fonctionnement et corriger si néces-
saire.
S’assurer de l’absence de fuites d’huile et rempla- cer si nécessaire. 
13 *Arbre de direction Lubrifier à la graisse à base de savon au lithium. 
14 *Direction Contrôler le fonctionnement et réparer ou rempla-
cer, si nécessaire.
Contrôler le pincement et le régler si nécessaire. 
15 *Support du moteur Contrôler l’état et remplacer si nécessaire. 
16 *Soufflets d’essieu Contrôler l’état et remplacer si nécessaire. 
17 Huile moteur Changer.
S’assurer de l’absence de fuites d’huile et corriger
si nécessaire.  
18 Cartouche du filtre
à huile moteur
Remplacer.

19 Huile de différentiel Changer.
S’assurer de l’absence de fuites d’huile et corriger
si nécessaire. 
N° ÉLÉMENTS
CONTRÔLES OU ENTRE-
TIENS À EFFECTUER INITIAL CHAQUE
Le plus
court des
intervalles mois136612
km
(mi) 320
(200) 1300
(800) 2500
(1600) 2500
(1600) 5000
(3200)
heures 20 80 160 160 320U1NS62F0.book Page 7 Thursday, April 4, 2013 8:59 AM

8-8
8
20Huile de couple co-
nique arrière Changer.
S’assurer de l’absence de fuites d’huile et corriger
si nécessaire. 
21 *Pièces mobiles et
câbles
Lubrifier.

22 *Câble de sécurité
du sélecteur de
marche Contrôler le fonctionnement et régler ou rempla-
cer, si nécessaire. 
23 *Levier des gaz Contrôler le fonctionnement.
Contrôler la garde de levier des gaz et la régler si
nécessaire.
Lubrifier le câble et le logement de levier. 
24 *Contacteur de feu
stop sur freins
avant et arrière Contrôler le fonctionnement et corriger si néces-
saire. 
25 *Éclairage et contac-
teurs Contrôler le fonctionnement et corriger si néces-
saire.
Régler le faisceau des phares. 
N° ÉLÉMENTS
CONTRÔLES OU ENTRE-
TIENS À EFFECTUER INITIAL CHAQUE
Le plus
court des
intervalles mois136612
km
(mi) 320
(200) 1300
(800) 2500
(1600) 2500
(1600) 5000
(3200)
heures 20 80 160 160 320U1NS62F0.book Page 8 Thursday, April 4, 2013 8:59 AM

8-9
8
FBU28391N.B.●Il est nécessaire d’augmenter la fréquence d’entretien de certains éléments lorsque le véhicule est utilisé
dans des zones particulièrement poussiéreuses ou humides, ou s’il est conduit à pleins gaz.●Entretien des freins hydrauliques
Contrôler régulièrement le niveau du liquide de frein et, si nécessaire, faire l’appoint de liquide.
Remplacer les composants internes du maître-cylindre et des étriers et changer le liquide de frein tousles deux ans.
Remplacer les durites de frein tous les quatre ans et lorsqu’elles sont craquelées ou endommagées.
U1NS62F0.book Page 9 Thursday, April 4, 2013 8:59 AM

8-10
8
FBU23213Contrôle de la bougie La bougie est une pièce importante du moteur et
son contrôle est simple. La bougie doit être dé-
montée et contrôlée aux fréquences indiquées
dans le tableau des entretiens et graissages pério-
diques, car la chaleur et les dépôts finissent par
l’user. L’état de la bougie peut en outre révéler
l’état du moteur.

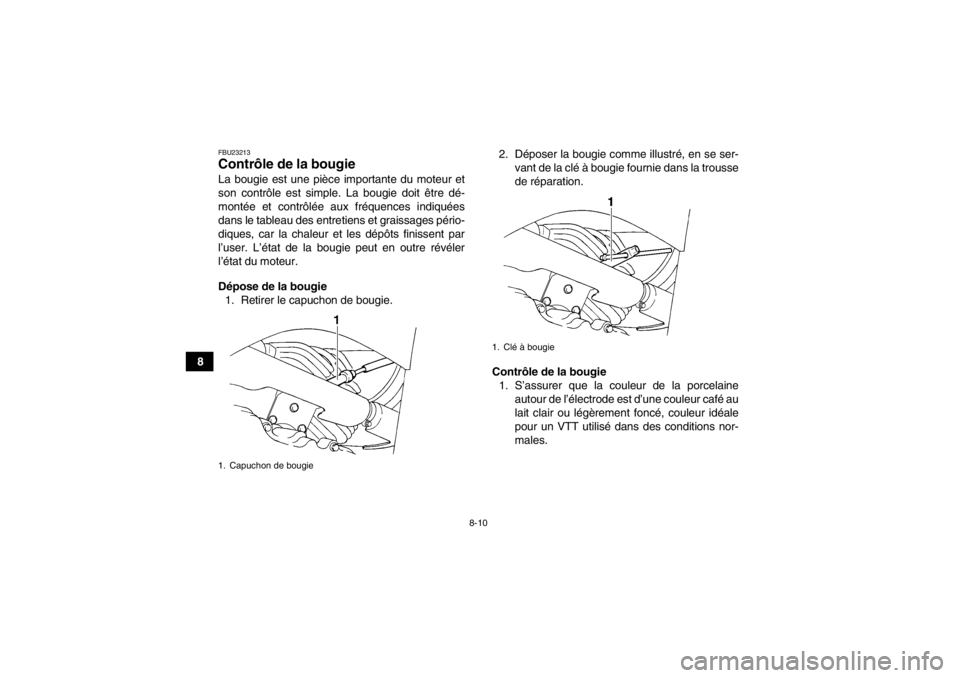

Dépose de la bougie1. Retirer le capuchon de bougie. 2. Déposer la bougie comme illustré, en se ser-
vant de la clé à bougie fournie dans la trousse
de réparation.
Contrôle de la bougie 1. S’assurer que la couleur de la porcelaine autour de l’électrode est d’une couleur café au
lait clair ou légèrement foncé, couleur idéale
pour un VTT utilisé dans des conditions nor-
males.1. Capuchon de bougie
1. Clé à bougie
U1NS62F0.book Page 10 Thursday, April 4, 2013 8:59 AM

8-11
8
N.B.Si la couleur de la bougie est nettement différente,
le moteur pourrait présenter une anomalie. Ne ja-
mais essayer de diagnostiquer soi-même ce genre
de problèmes. Il est préférable de confier le VTT à
un concessionnaire Yamaha.2. Contrôler l’usure des électrodes et la pré-sence de calamine ou autres dépôts. Si
l’usure est excessive ou les dépôts trop impor-
tants, il convient de remplacer la bougie.
3. Mesurer l’écartement des électrodes à l’aide d’un calibre d’épaisseur et, si nécessaire, le
corriger conformément aux spécifications. Mise en place de la bougie
1. Nettoyer la surface du joint de la bougie et son plan de joint, puis nettoyer soigneusement les
filets de bougie.
2. Mettre la bougie en place à l’aide de la clé à bougie, puis la serrer au couple spécifié.
Bougie spécifiée :
NGK/DR8EA

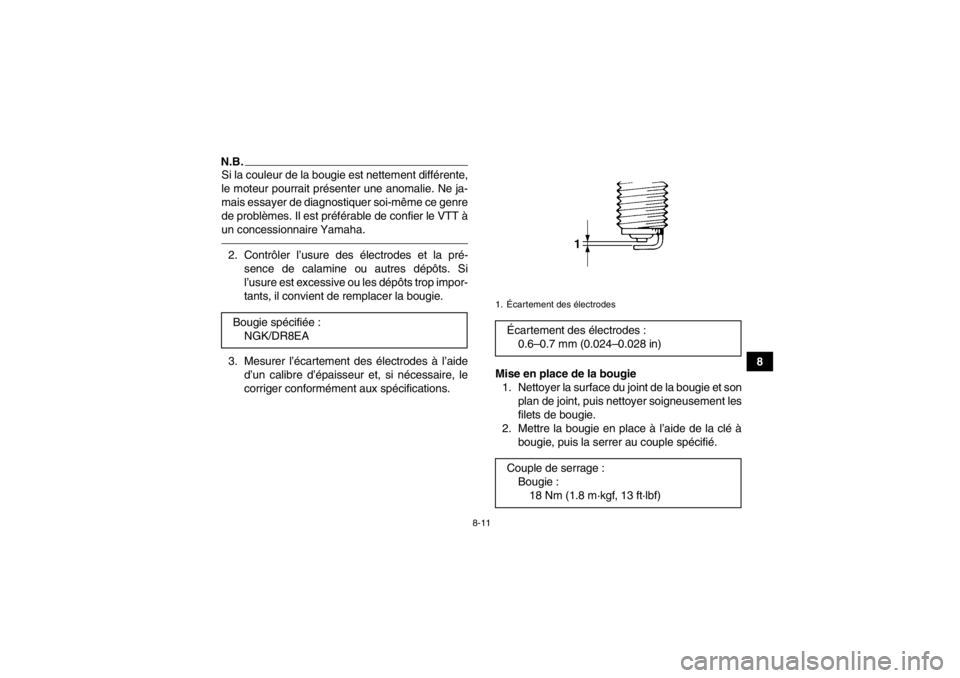

1. Écartement des électrodesÉcartement des électrodes :0.6–0.7 mm (0.024–0.028 in)
Couple de serrage : Bougie :18 Nm (1.8 m·kgf, 13 ft·lbf)
U1NS62F0.book Page 11 Thursday, April 4, 2013 8:59 AM

8-12
8
N.B.Si l’on ne dispose pas d’une clé dynamométrique
lors de la mise en place de la bougie, une bonne
approximation consiste à serrer de 1/4–1/2 tour
supplémentaire après le serrage à la main. Il fau-
dra toutefois serrer la bougie au couple spécifié le
plus rapidement possible.3. Remettre le capuchon de bougie en place.FBU23319Huile moteur et cartouche du filtre à
huile Il faut vérifier le niveau d’huile moteur avant cha-
que départ. Il convient en outre de changer l’huile
et de remplacer la cartouche du filtre à huile aux
fréquences spécifiées dans le tableau des entre-
tiens et graissages périodiques.
Contrôle du niveau d’huile moteur
1. Placer le VTT sur une surface de niveau.
2. Contrôler le niveau d’huile le moteur étant à froid.
N.B.Si le moteur a été mis en marche avant que la vé-
rification du niveau d’huile ait été effectuée, bien
veiller à le mettre en température, puis à attendre
au moins dix minutes que le niveau se stabilise,
afin d’obtenir un relevé correct.3. Retirer le bouchon de remplissage d’huile mo-teur, puis essuyer la jauge d’huile avec un
chiffon propre.
4. Insérer la jauge, sans la visser, dans l’orifice de remplissage, puis la retirer à nouveau et

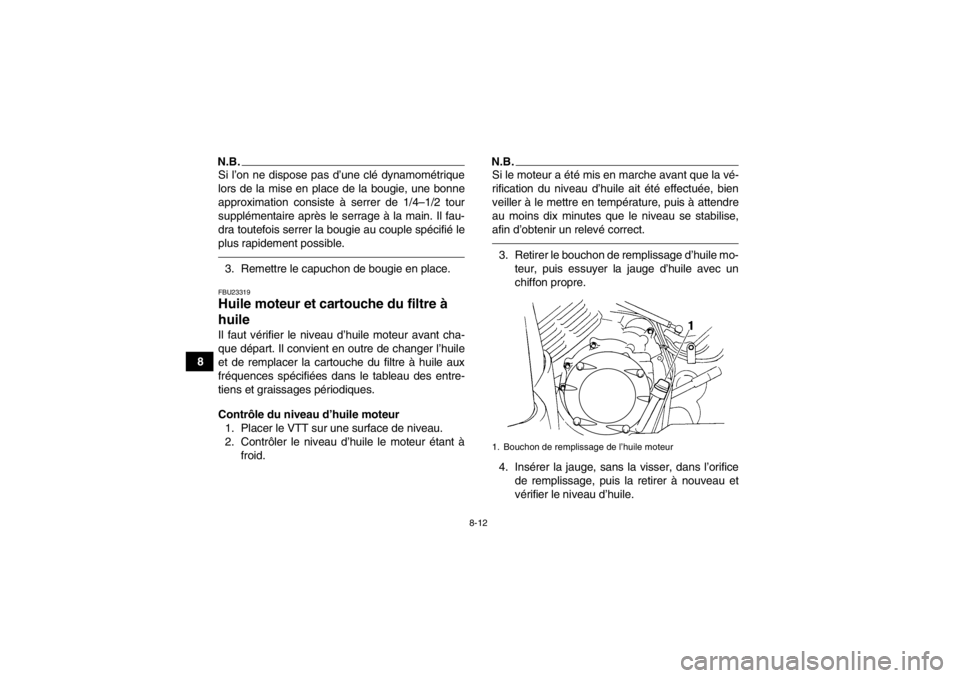

vérifier le niveau d’huile.1. Bouchon de remplissage de l’huile moteur
U1NS62F0.book Page 12 Thursday, April 4, 2013 8:59 AM

8-13
8
N.B.Le niveau d’huile moteur doit se situer entre l’extré-
mité de la jauge d’huile et le repère de niveau
maximum.5. Si le niveau d’huile moteur ne se situe pas en-tre l’extrémité de la jauge d’huile et le repère
de niveau maximum, ajouter de l’huile moteur
du type recommandé jusqu’au niveau spéci-
fié. ATTENTION : Bien s’assurer que le ni- veau d’huile moteur est correct, sous
peine de risquer d’endommager le moteur.
[FCB00851]
6. Insérer la jauge dans l’orifice de remplissage,
puis serrer le bouchon de remplissage d’huile
moteur.
Changement de l’huile moteur (avec ou sans
remplacement de la cartouche du filtre à huile) 1. Placer le VTT sur une surface de niveau.
2. Mettre le moteur en marche et le faire chauffer pendant quelques minutes, puis le couper.
3. Placer un bac à vidange sous le moteur afin d’y recueillir l’huile usagée.
4. Retirer le bouchon de remplissage d’huile mo- teur, puis retirer la vis de vidange d’huile et
son joint afin de vidanger l’huile du carter mo-
teur.
1. Jauge de niveau d’huile
2. Repère de niveau maximum
3. Extrémité de la jauge d’huile moteurU1NS62F0.book Page 13 Thursday, April 4, 2013 8:59 AM

8-14
8
N.B.Sauter les étapes 5–7 si l’on ne procède pas au

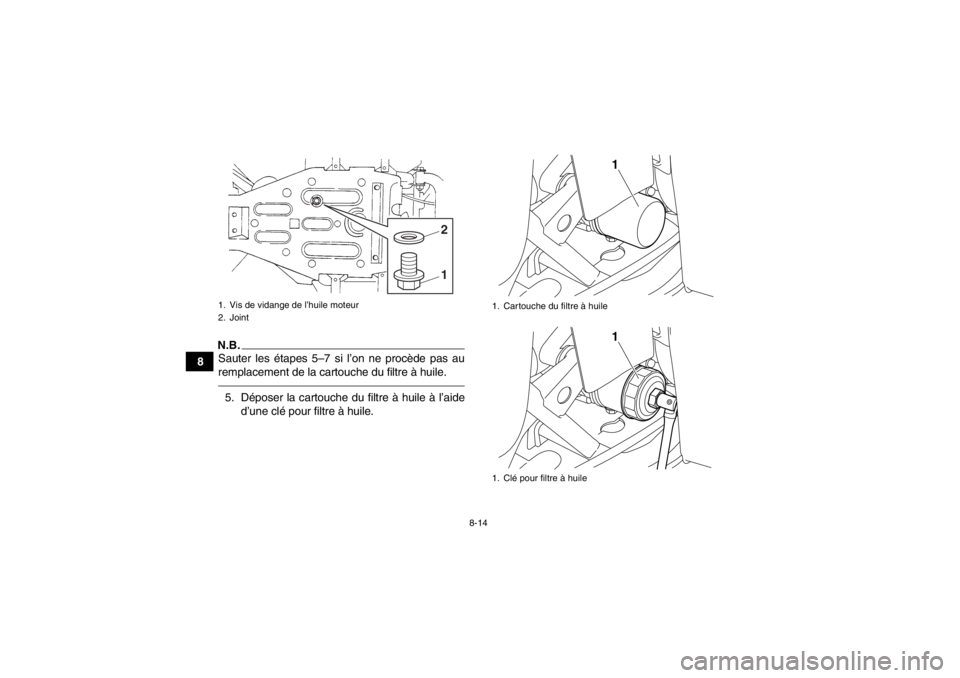

remplacement de la cartouche du filtre à huile.5. Déposer la cartouche du filtre à huile à l’aided’une clé pour filtre à huile.1. Vis de vidange de l’huile moteur
2. Joint
12
1. Cartouche du filtre à huile
1. Clé pour filtre à huile
11
