2014 YAMAHA FJR1300AE Manuale de Empleo (in Spanish)

ESPECIFICACIONES
8-1
8
Dimensiones:Longitud total:2230 mm (87.8 in)
Anchura total:
750 mm (29.5 in)
Altura total: 1325/1455 mm (52.2/57.3 in)
Altura del asiento: 805/825 mm (31.7/32.5 in)
Distancia entre ejes:
1545 mm (60.8 in)
Holgura mínima al suelo: 123 mm (4.84 in)
Radio de giro mínimo: 3200 mm (126.0 in)Peso:Peso en orden de marcha:292 kg (644 lb)Motor:Tipo de motor:
4 tiempos, refrigerado por líquido, DOHC
Disposición de cilindros: 4 cilindros en línea
Cilindrada: 1298 cm³
Calibre × Carrera:
79.0 × 66.2 mm (3.11 × 2.61 in)
Relación de compresión: 10.80 : 1
Sistema de arranque: Arranque eléctrico
Sistema de lubricación:
Cárter húmedo
Aceite de motor:Marca recomendada:
YAMALUBE
Tipo:
SAE 10W-40, 10W-50, 15W-40, 20W-40 o
20W-50
Calidad de aceite de motor recomendado: Servicio API tipo SG o superior/JASO MA
Cantidad de aceite de motor: Sin cartucho de repuesto del filtro de
aceite:3.80 L (4.02 US qt, 3.34 Imp.qt)
Con cartucho de repuesto del filtro de
aceite: 4.00 L (4.23 US qt, 3.52 Imp.qt)Caja del engranaje final:Tipo:
Aceite de engranaje de cardán original
Yamaha exclusivo para FJR1300/VMAX
Cantidad: 0.20 L (0.21 US qt, 0.18 Imp.qt)
Sistema de refrigeración:Capacidad del depósito de líquido
refrigerante (hasta la marca de nivel máximo):
0.25 L (0.26 US qt, 0.22 Imp.qt)
Capacidad del radiador (incluidas todas las
rutas): 2.60 L (2.75 US qt, 2.29 Imp.qt)Filtro de aire:Filtro de aire:
Elemento secoCombustible:Combustible recomendado:Únicamente gasolina normal sin plomo
Capacidad del depósito de combustible:
25.0 L (6.61 US gal, 5.50 Imp.gal)
Cantidad de reserva de combustible: 5.5 L (1.45 US gal, 1.21 Imp.gal)Inyección de gasolina:Cuerpo del acelerador:
Marca ID:1MC1 00Bujía(s):Fabricante/modelo: NGK/CPR8EA-9
Distancia entre electrodos de la bujía: 0.8–0.9 mm (0.031–0.035 in)Embrague:Tipo de embrague:Multidisco en baño de aceiteTransmisión:Relación de reducción primaria:
1.563 (75/48)
Transmisión final: Eje
–20 –10 0 1020 30 40 50 C
10 30 50 70 90 110
0 130 F
SAE 20W-50SAE 20W-40SAE 15W-40SAE 10W-40SAE 10W-50
U2PDS0S0.book Page 1 Monday, July 15, 2013 8:44 AM

ESPECIFICACIONES
8-2
8
Relación de reducción secundaria:2.698 (35/37 x 21/27 x 33/9)
Tipo de transmisión: Velocidad 5, engrane constante
Operación:
Operación con pie izquierdo
Relación de engranajes: 1a:
2.529 (43/17)
2a: 1.773 (39/22)
3a: 1.348 (31/23)
4a:
1.077 (28/26)
5a: 0.929 (26/28)Chasis:Tipo de bastidor:
Diamante
Ángulo del eje delantero: 26.00 °
Base del ángulo de inclinación: 109 mm (4.3 in)Neumático delantero:Tipo:
Sin cámara
Tamaño: 120/70 ZR17M/C (58W)
Fabricante/modelo:
BRIDGESTONE/BT023F ENeumático trasero:Tipo:Sin cámara Tamaño:
180/55 ZR17M/C (73W)
Fabricante/modelo: BRIDGESTONE/BT023R E
Carga:Carga máxima:212 kg (467 lb)
(Peso total del conductor, el pasajero, el
equipaje y los accesorios)Presión de aire d el neumático (me did a
en neumáticos en frío):Condiciones de carga:
0–90 kg (0–198 lb)
Delantero:
250 kPa (2.50 kgf/cm², 36 psi)
Trasero: 290 kPa (2.90 kgf/cm², 42 psi)
Condiciones de carga: 90–212 kg (198–467 lb)
Delantero:
250 kPa (2.50 kgf/cm², 36 psi)
Trasero: 290 kPa (2.90 kgf/cm², 42 psi)
Conducción a alta velocidad: Delantero: 250 kPa (2.50 kgf/cm², 36 psi)
Trasero: 290 kPa (2.90 kgf/cm², 42 psi)Rue da delantera:Tipo de rueda:
Rueda de fundición
Tamaño de la llanta: 17M/C x MT3.50
Rue da trasera:Tipo de rueda:
Rueda de fundición
Tamaño de la llanta:
17M/C x MT5.50Sistema de freno unificad o:Operación:
Se activa con el freno traseroFreno delantero:Tipo:
Freno de disco doble
Operación: Operación con mano derecha
Líquido de frenos especificado:
DOT 4Freno trasero:Tipo:Freno de disco sencillo
Operación:
Operación con pie derecho
Líquido de frenos especificado: DOT 4Suspensión delantera:Tipo:
Horquilla telescópica
Tipo de muelle/amortiguador: Muelle helicoidal / amortiguador de aceite
Trayectoria de la rueda: 135.0 mm (5.31 in)Suspensión trasera:Tipo:Basculante (suspensión de unión)
U2PDS0S0.book Page 2 Monday, July 15, 2013 8:44 AM

ESPECIFICACIONES
8-3
8
Tipo de muelle/amortiguador:Muelle helicoidal / amortiguador de gas-
aceite
Trayectoria de la rueda: 125.0 mm (4.92 in)Sistema eléctrico:Sistema de encendido:
TCI
Sistema estándar: Magneto CABatería:Modelo:
GT14B-4
Voltaje, capacidad: 12 V, 12.0 AhFaro delantero:Tipo de bombilla:
Bombilla halógenaVoltaje, potencia de la bombilla ×
canti dad :Faro delantero:
12 V, 60.0 W/55.0 W × 2
Luz de freno y posterior: 12 V, 5.0 W/21.0 W × 2
Luz de intermitencia delantera: LED
Luz de intermitencia trasera:
12 V, 21.0 W × 2
Luz auxiliar: LED
Luz de la matrícula: 12 V, 5.0 W × 1
Luz de instrumentos:
LED Luz indicadora de punto muerto:
LED
Luz indicadora de luz de carretera: LED
Luz de aviso del nivel de aceite:
LED
Luz indicadora de intermitencia: LED
Luz de aviso de avería en el motor: LED
Luz de aviso del sistema ABS:
LED
Luz indicadora del sistema regulador de
velocidad “SET”:
LED
Luz indicadora del sistema regulador de
velocidad “ON”:
LED
Luz indicadora del sistema inmovilizador: LED
Indicador/luz de aviso del sistema de control
de tracción: LED
Luz de aviso de la suspensión: LED
Fusibles:Fusible principal 1:50.0 A
Fusible principal 2: 30.0 A
Fusible del faro:
25.0 A
Fusible de la luz de freno: 1.0 A Fusible del sistema de intermitencia:
10.0 A
Fusible de encendido: 20.0 A
Fusible del ventilador del radiador:
10.0 A × 2
Fusible de la luz de aviso de peligro: 7.5 A
Fusible del sistema de inyección de gasolina: 15.0 A
Fusible de la unidad de control del sistema
ABS: 7.5 A
Fusible del motor del sistema ABS:
30.0 A
Fusible del solenoide del ABS: 20.0 A
Fusible de la suspensión: 15.0 A
Fusible del regulador de velocidad:
1.0 A
Fusible de la toma de corriente continua: 3.0 A
Fusible de repuesto: 7.5 A
Fusible de parabrisas:
20.0 A
Fusible de la válvula de la mariposa eléctrica: 7.5 A
U2PDS0S0.book Page 3 Monday, July 15, 2013 8:44 AM

INFORMACIÓN PARA EL CONSUMIDOR
9-1
9
SAU48613

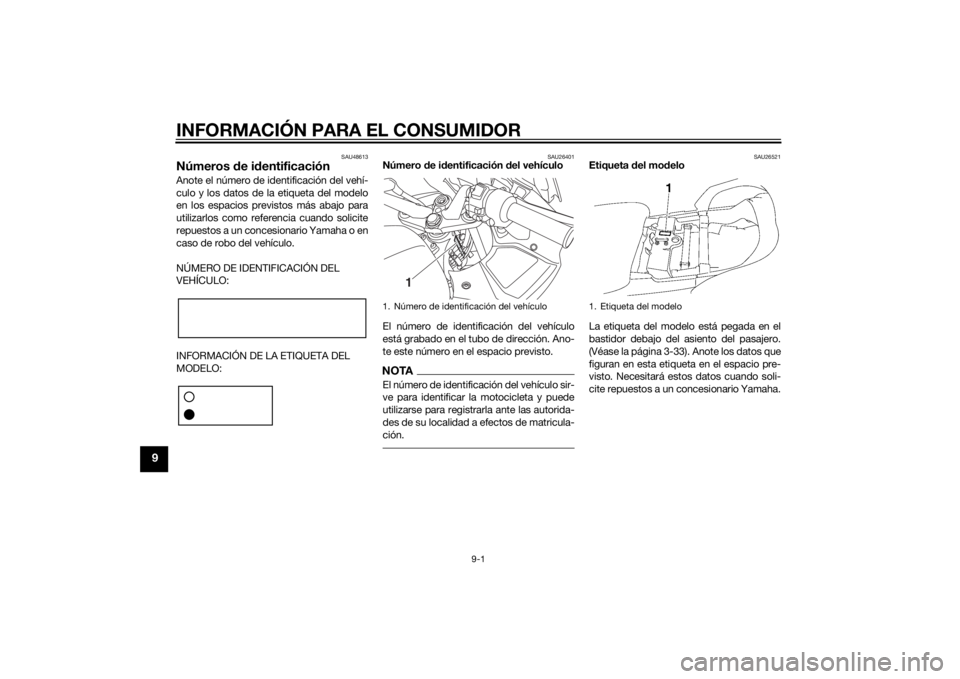

Números de i dentificaciónAnote el número de identificación del vehí-
culo y los datos de la etiqueta del modelo
en los espacios previstos más abajo para
utilizarlos como referencia cuando solicite
repuestos a un concesionario Yamaha o en
caso de robo del vehículo.
NÚMERO DE IDENTIFICACIÓN DEL
VEHÍCULO:
INFORMACIÓN DE LA ETIQUETA DEL
MODELO:
SAU26401
Número de i dentificación del vehículo
El número de identificación del vehículo
está grabado en el tubo de dirección. Ano-
te este número en el espacio previsto.NOTAEl número de identificación del vehículo sir-
ve para identificar la motocicleta y puede
utilizarse para registrarla ante las autorida-
des de su localidad a efectos de matricula-
ción.
SAU26521
Etiqueta del mo delo
La etiqueta del modelo está pegada en el
bastidor debajo del asiento del pasajero.
(Véase la página 3-33). Anote los datos que
figuran en esta etiqueta en el espacio pre-
visto. Necesitará estos datos cuando soli-
cite repuestos a un concesionario Yamaha.
1. Número de identificación del vehículo
1
1. Etiqueta del modelo
U2PDS0S0.book Page 1 Monday, July 15, 2013 8:44 AM

INDEX
AABS....................................................... 3-27
Aceite del engranaje final ..................... 6-15
Aceite del motor y cartucho del filtro de aceite .................................................. 6-13
Almacenamiento ..................................... 7-3
Altura del asiento del conductor,
ajuste .................................................. 3-34
Arranque del motor................................. 5-1
Asientos ................................................ 3-33BBatería .................................................. 6-32
Bombilla de la luz de la matrícula, cambio ............................................... 6-36
Bombilla del faro .................................. 6-35
Bombilla de un intermitente trasero o de la luz de freno/piloto trasero,
cambio ............................................... 6-35
Bujías, comprobación........................... 6-12CCaballete central y caballete lateral, comprobación y engrase ................... 6-29
Caballete lateral.................................... 3-44
Cables, comprobación y engrase ........ 6-27
Caja de accesorios ............................... 3-37
Cambio ................................................... 5-2
Catalizador ........................................... 3-32
Cojinetes de las ruedas, comprobación .................................... 6-31
Color mate, precaución .......................... 7-1
Compartimentos portaobjetos ............. 3-37
Comprobación y engrase de los pedales de freno y cambio................. 6-28 Conmutador de luces/interruptor de
ráfagas ............................................... 3-24
Consumo de gasolina, consejos para reducirlo ............................................... 5-3
Cuadros de identificación de averías... 6-38
Cuidados ................................................ 7-1
DDirección, comprobación..................... 6-31
D-mode (modo de conducción) ........... 3-23EEspecificaciones .................................... 8-1
Espejos retrovisores............................. 3-40
Estacionamiento .................................... 5-4
Etiqueta del modelo ............................... 9-1FFiltro de aire, limpieza .......................... 6-18
Fusibles, cambio .................................. 6-33GGasolina ............................................... 3-30HHolgura de la válvula ............................ 6-20
Horquilla delantera, comprobación...... 6-30IIdentificación de averías ...................... 6-37
Indicador/luz de aviso del sistema de control de tracción ............................... 3-5
Indicador multifunción ........................... 3-9
Información relativa a la seguridad ........ 1-1
Interruptor de arranque/ paro del motor ................................... 3-24
Interruptor de intermitencia.................. 3-24
Interruptor de la bocina........................ 3-24
Interruptor de luces de emergencia ..... 3-25
Interruptor de menú ............................. 3-25 Interruptor de selección........................ 3-25
Interruptores de la luz de freno............. 6-24
Interruptores del manillar ...................... 3-24
Interruptores del regulador de
velocidad de crucero .......................... 3-25
Interruptor principal/Bloqueo de la dirección ............................................... 3-2
JJuego de herramientas ........................... 6-2
Juego libre de la maneta del freno,
comprobación .................................... 6-24
Juego libre del puño del acelerador, comprobación .................................... 6-20LLíquido de frenos y embrague,
comprobación .................................... 6-25
Líquido refrigerante............................... 6-17
Líquidos de freno y embrague,
cambio................................................ 6-27
Luces indicadoras de intermitencia........ 3-4
Luces indicadoras del sistema
regulador de velocidad......................... 3-4
Luz de aviso de avería del motor............ 3-4
Luz de aviso del ABS.............................. 3-4
Luz de aviso del nivel de aceite.............. 3-4
Luz de aviso del sistema de suspensión con ajuste electrónico .......................... 3-5
Luz de los faros, ajuste......................... 3-38
Luz de los intermitentes delanteros...... 6-35
Luz de posición .................................... 6-37
Luz indicadora del sistema inmovilizador ........................................ 3-6
Luz indicadora de punto muerto ............ 3-4
U2PDS0S0.book Page 1 Monday, July 15, 2013 8:44 AM

INDEXMManeta de embrague.................. 3-25, 6-24
Maneta de freno.................................... 3-26
Manetas de freno y embrague, comprobación y engrase.................... 6-29
Mantenimiento, sistema de control de emisiones ............................................. 6-3
Mantenimiento y engrase, periódicos .... 6-5NNeumáticos ........................................... 6-21
Número de identificación del vehículo ... 9-1
Números de identificación ...................... 9-1PPaneles, desmontaje y montaje.............. 6-9
Pastillas de freno delantero y trasero, comprobación .................................... 6-25
Pedal de cambio ................................... 3-26
Pedal de freno ...................................... 3-27
Pivotes del basculante, engrase ........... 6-30
Posición del manillar, ajuste ................. 3-38
Puño del acelerador y cable, comprobación y engrase.................... 6-28RRalentí del motor, comprobación ......... 6-20
Rodaje del motor .................................... 5-3
Ruedas.................................................. 6-23SSistema de control de tracción............. 3-28
Sistema de corte del circuito de encendido........................................... 3-45
Sistema inmovilizador ............................. 3-1
Sistema regulador de velocidad ............. 3-6
Situación de las piezas ........................... 2-1 Suspensión, delantera y trasera,
ajuste.................................................. 3-40
Suspensión trasera, engrase ................ 6-30
TTapón del depósito de gasolina ........... 3-30
Testigo de luces de carretera ................. 3-4
Testigos y luces de advertencia ............. 3-3
Toma de corriente continua ................. 3-47
Tomas de ventilación del carenado, apertura y cierre ................................. 3-39
Tubo respiradero/rebose del depósito de combustible .................................. 3-32
U2PDS0S0.book Page 2 Monday, July 15, 2013 8:44 AM

U2PDS0S0.book Page 3 Monday, July 15, 2013 8:44 AM

PRINTED IN JAPAN2015.05-0.3×1 CR (S)
DIC183
IMPRESO EN PAPEL RECICLADO
Manual original
