2014 YAMAHA FJR1300A Instructieboekje (in Dutch)

DIC183
FJR1300A
HANDLEIDING
1MC-F8199-D1
Lees deze handleiding aandachtig door voordat u deze
machine gaat gebruiken.
[Dutch (D)]

DAU50921
Lees deze han dlei din g aan dachti g d oor voor dat u d eze machine g aat geb ruiken. Deze han dlei din g d ient bij de
machine te b lijven als deze wor dt verkocht.
General manager of quality assurance div.
Date of issue: 1 Aug. 2002 Place of issue: Shizuoka, Japan

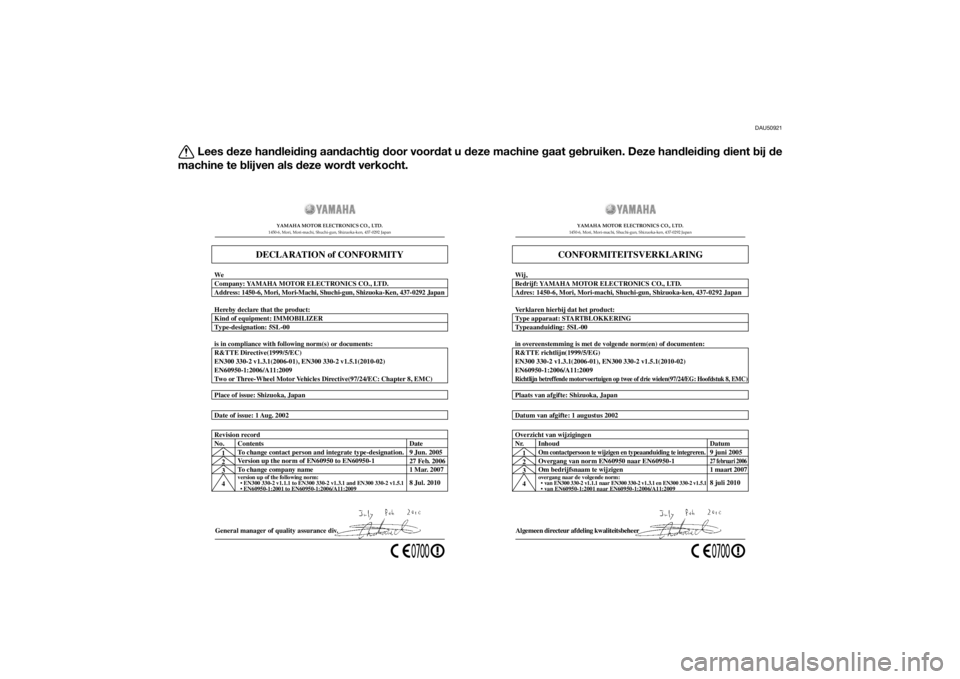

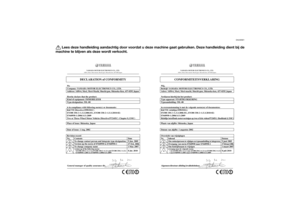

DECLARATION of CONFORMITY
YAMAHA MOTOR ELECTRONICS CO., LTD.1450-6, Mori, Mori-machi, Shuchi-gun, Shizuoka-ken, 437-0292 Japan
Company: YAMAHA MOTOR ELECTRONICS CO., LTD. We
Address: 1450-6, Mori, Mori-Machi, Shuchi-gun, Shizuoka-Ken, 437-0292 Japan
Kind of equipment: IMMOBILIZER Hereby declare that the product:
Type-designation: 5SL-00
is in compliance with following norm(s) or documents:
R&TTE Directive(1999/5/EC)
EN300 330-2 v1.3.1(2006-01), EN300 330-2 v1.5.1(2010-02)
EN60950-1:2006/A11:2009
Two or Three-Wheel Motor Vehicles Directive(97/24/EC: Chapter 8, EMC)
1
2
3
4 Version up the norm of EN60950 to EN60950-1
To change company name
version up of the following norm:
• EN300 330-2 v1.1.1 to EN300 330-2 v1.3.1 and EN300 330-2 v1.5.1

27 Feb. 2006
1 Mar. 2007
8 Jul. 2010
Revision record
No. Contents
To change contact person and integrate type-designation. Date
9 Jun. 2005
Algemeen directeur afdeling kwaliteitsbeheerDatum van afgifte: 1 augustus 2002 Plaats van afgifte: Shizuoka, Japan
CONFORMITEITSVERKLARING
YAMAHA MOTOR ELECTRONICS CO., LTD.1450-6, Mori, Mori-machi, Shuchi-gun, Shizuoka-ken, 437-0292 Japan
Bedrijf: YAMAHA MOTOR ELECTRONICS CO., LTD. Wij,
Adres: 1450-6, Mori, Mori-machi, Shuchi-gun, Shizuoka-ken, 437-0292 Japan
Type apparaat: STARTBLOKKERING Verklaren hierbij dat het product:
Typeaanduiding: 5SL-00
in overeenstemming is met de volgende norm(en) of documenten:
R&TTE richtlijn(1999/5/EG)
EN300 330-2 v1.3.1(2006-01), EN300 330-2 v1.5.1(2010-02)
EN60950-1:2006/A11:2009Richtlijn betreffende motorvoertuigen op twee of drie wielen(97/24/EG: Hoofdstuk 8, EMC)1
2
3
4Overgang van norm EN60950 naar EN60950-1
Om bedrijfsnaam te wijzigen
overgang naar de volgende norm:
van EN300 330-2 v1.1.1 naar EN300 330-2 v1.3.1 en EN300 330-2 v1.5.1
27 februari 20061 maart 2007
8 juli 2010
Overzicht van wijzigingen
Nr. Inhoud
Om contactpersoon te wijzigen en typeaanduiding te integreren.
Datum
9 juni 2005
U1MCD1D0.book Page 1 Thursday, August 8, 2013 11:02 AM

INLEIDING
DAU10103
Welkom in de wereld van Yamaha!
Als eigenaar van de FJR1300A profiteert u van de enorme ervaring en technische kennis van Yamaha op het gebied van het ontwerpen
en fabriceren van hoogwaardige producten, waarmee Yamaha zijn reputatie van betrouwbaarheid heeft verworven.
Neem rustig de tijd om deze handleiding aandachtig door te lezen, zodat u plezier zult hebben van alle functies van uw FJR1300A . De
Handleiding geeft instructies voor de bediening, inspectie en he t onderhoud van de machine en beschrijft hoe u uzelf en anderen kunt
beschermen tegen persoonlijk letsel of schade.
Verder helpen allerlei tips in deze handleiding om uw machine in optimale conditie te houden. Als er ten slotte toch nog vragen zijn, aarzel
dan niet en neem contact op met de Yamaha dealer.
Het Yamaha team wenst u veilig en plezierig rijden toe. En vergeet niet, veiligheid voor alles!
Yamaha werkt voortdurend aan verbeteringen ten aanzien van producto ntwerp en kwaliteit. Om deze reden kan soms sprake zijn van
kleine tegenstrijdigheden tussen uw machine en de beschrijving er van in deze handleiding, ook al bevat de handleiding de meest recente
productinformatie ten tijde van publicatie. Als u vragen hebt over deze handleiding, neem dan contact op met uw Yamaha dealer.
WAARSCHUWING
DWA10032
Lees deze han dleid ing aan dachti g helemaal door voor dat u deze machine g aat geb ruiken.
U1MCD1D0.book Page 1 Thursday, August 8, 2013 11:02 AM

BELANGRIJKE INFORMATIE IN DE HANDLEIDING
DAU10134
Bijzonder belangrijke informatie is in deze handleiding gemarkeerd met de volgende aanduidingen:
*Product en specificaties kunnen zonder voorafgaande aankondiging worden gewijzigd.Dit is het Safety Alert-sym
bool. Het wor dt geb ruikt om u te waarschuwen voor risico’s op
persoonlijk letsel. Vol g alle veili ghei dsaanwijzin gen bij dit sym bool op om mo gelijk letsel of
overlij den te voorkomen.
Een WAARSCHUWING d uidt een gevaarlijke situatie aan die, in dien niet verme den, kan re-
sulteren in ernsti g letsel of overlijd en.
De aan dui din g LET OP staat bij speciale voorzor gen die moeten wor den genomen om scha-
d e aan d e machine of an dere ei gen dommen te voorkomen.
De aanduiding OPMERKING staat bij belangrijke informatie die procedures kan vergemakkelijken
of verhelderen.
WAARSCHUWING
LET OPOPMERKING
U1MCD1D0.book Page 1 Thursday, August 8, 2013 11:02 AM

BELANGRIJKE INFORMATIE IN DE HANDLEIDING
DAU36391
FJR1300A
HANDLEIDING
©2013 d oor Yamaha Motor Co., Lt d.
1e uit gave, juli 2013
Alle rechten voor behou den.
Elke vorm van her druk
of on bevoe gd g eb ruik
zon der schriftelijke toestemmin g van
Yamaha Motor Co., Lt d.
is uit drukkelijk ver bod en.
Ge drukt in Ne derlan d.
U1MCD1D0.book Page 2 Thursday, August 8, 2013 11:02 AM

INHOUDSOPGAVEVEILIGHEIDSINFORMATIE.............. 1-1
BESCHRIJVING ................................ 2-1

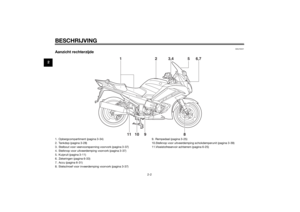

Aanzicht linkerzijde ......................... 2-1
Aanzicht rechterzijde ...................... 2-2

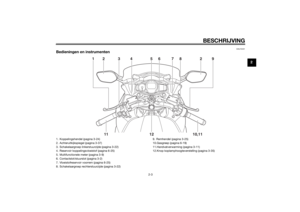

Bedieningen en instrumenten......... 2-3
WERKING VAN DE
BEDIENINGSELEMENTEN EN
INSTRUMENTEN .............................. 3-1
Startblokkeersysteem..................... 3-1

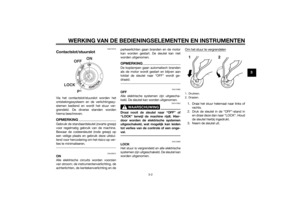

Contactslot/stuurslot ...................... 3-2
Controle- en waarschuwingslampjes ............... 3-3
Cruise control ................................. 3-6

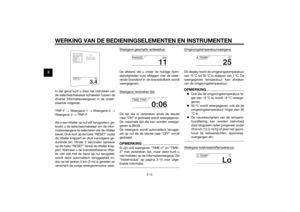

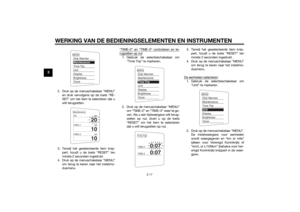

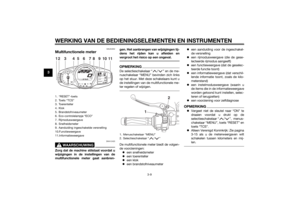

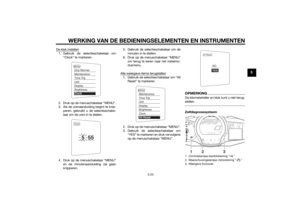

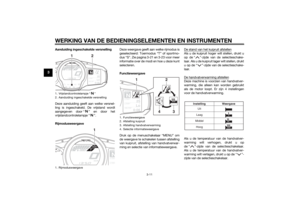

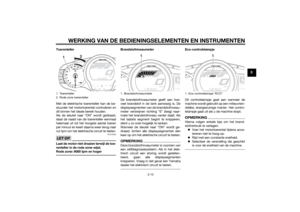

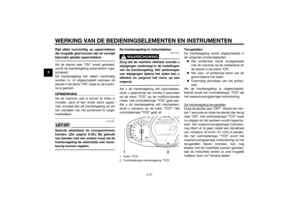

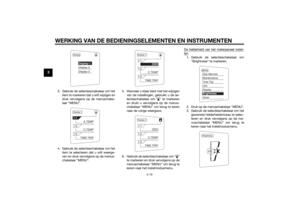

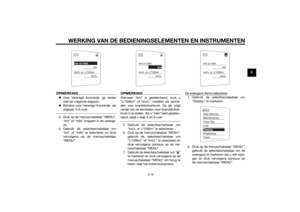

Multifunctionele meter .................... 3-9
D-mode (rijmodus) ........................ 3-21

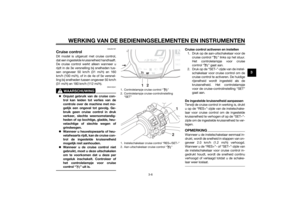

Stuurschakelaars .......................... 3-22
Koppelingshendel......................... 3-24
Schakelpedaal .............................. 3-24
Remhendel ................................... 3-25
Rempedaal ................................... 3-25
ABS .............................................. 3-25
Tractieregeling .............................. 3-26
Tankdop ....................................... 3-28
Brandstof ...................................... 3-28
Tankbeluchtingsslang/ overloopslang............................ 3-29
Uitlaatkatalysatoren ...................... 3-30

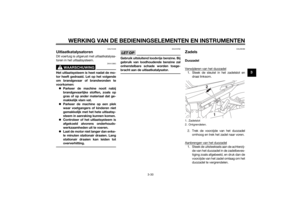

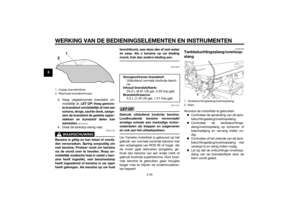

Zadels ........................................... 3-30 De hoogte van het
bestuurderszadel verstellen....... 3-32

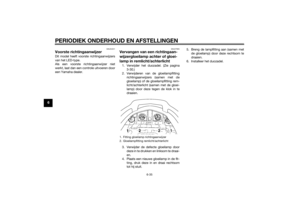

Opbergcompartimenten................ 3-34
Accessoirebox .............................. 3-34

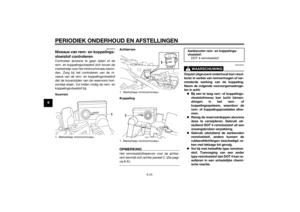

Aanpassen van de koplamphoogte.......................... 3-35

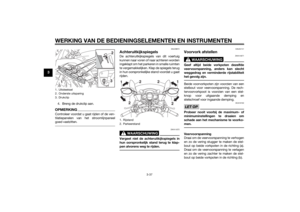

Stand van het stuur ....................... 3-35

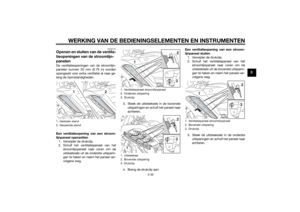

Openen en sluiten van de ventilatieopeningen van de
stroomlijnpanelen ...................... 3-36
Achteruitkijkspiegels ..................... 3-37
Voorvork afstellen ......................... 3-37
Schokdemperunit afstellen ........... 3-39
Zijstandaard .................................. 3-40
Startspersysteem .......................... 3-41
Gelijkstroom aansluitcontact voor accessoires................................ 3-43
VOOR UW VEILIGHEID –
CONTROLES VOOR HET RIJDEN ... 4-1
GEBRUIK EN BELANGRIJKE
RIJ-INFORMATIE .............................. 5-1
Starten van de motor ...................... 5-1
Schakelen ....................................... 5-2
Tips voor een zuinig brandstofverbruik ........................ 5-3
Inrijperiode ...................................... 5-3
Parkeren .......................................... 5-4 PERIODIEK ONDERHOUD EN
AFSTELLINGEN
................................ 6-1
Boordgereedschapsset .................. 6-2
Periodiek onderhoudsschema voor het uitstootcontrolesysteem........ 6-3
Algemeen smeer- en onderhoudsschema .................... 6-5

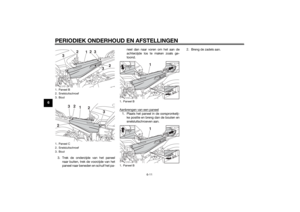

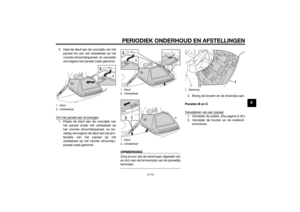

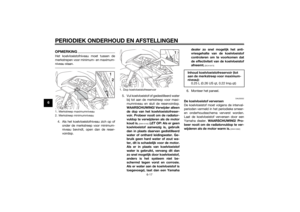

Panelen verwijderen en
aanbrengen ................................. 6-9
Controleren van de bougies ......... 6-12

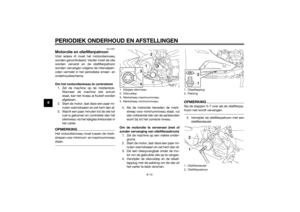

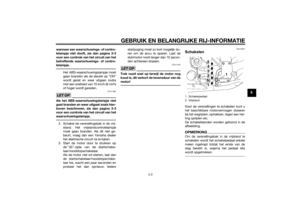

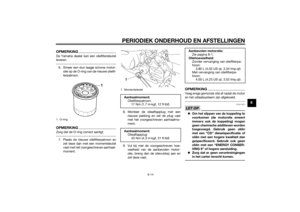

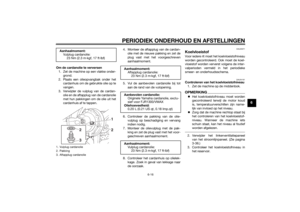

Motorolie en oliefilterpatroon........ 6-13
Cardanolie .................................... 6-15
Koelvloeistof ................................. 6-16
Luchtfilterelement reinigen ........... 6-18
Stationair toerental controleren .... 6-19
De vrije slag van de gasgreep controleren ................................ 6-19
Klepspeling ................................... 6-20
Banden ......................................... 6-20
Gietwielen ..................................... 6-22

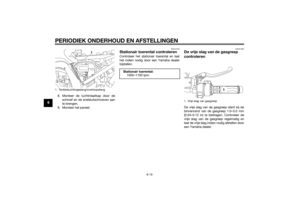

Koppelingshendel ......................... 6-23
Vrije slag van remhendel controleren ................................ 6-23
Remlichtschakelaars..................... 6-24

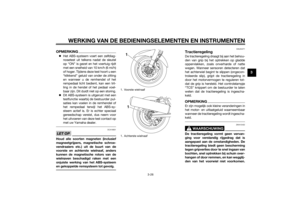

Controleren van voor- en achterremblokken ..................... 6-24

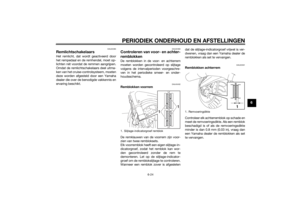

Niveaus van rem- en koppelingsvloeistof
controleren ................................ 6-25
Rem- en koppelingsvloeistof verversen ................................... 6-26U1MCD1D0.book Page 1 Thursday, August 8, 2013 11:02 AM

INHOUDSOPGAVE
Kabels controleren en smeren ......6-27
Controleren en smeren van gasgreep en gaskabel................6-27

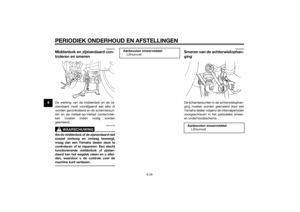

Rem- en schakelpedalen controleren en smeren ...............6-27

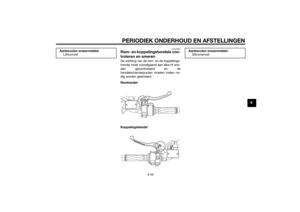

Rem- en koppelingshendels controleren en smeren ...............6-28
Middenbok en zijstandaard
controleren en smeren ...............6-29
Smeren van de achterwielophanging..................6-29
Achterbrugscharnierpunten smeren .......................................6-30
Voorvork controleren .....................6-30
Stuursysteem controleren .............6-31
Controleren van wiellagers ............6-31
Accu ..............................................6-31

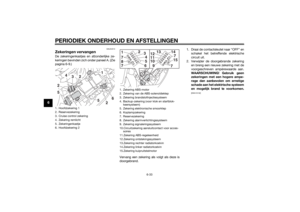

Zekeringen vervangen ...................6-33
Koplampgloeilamp ........................6-34
Voorste richtingaanwijzer ..............6-35
Vervangen van een
richtingaanwijzergloeilamp
achter of gloeilamp in remlicht/
achterlicht ..................................6-35
Gloeilamp in kentekenverlichting vervangen ..................................6-36
Parkeerlicht ...................................6-36
Problemen oplossen .....................6-37

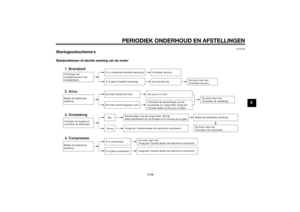

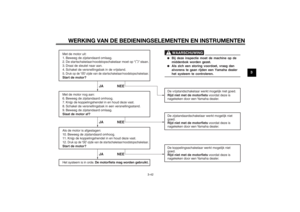

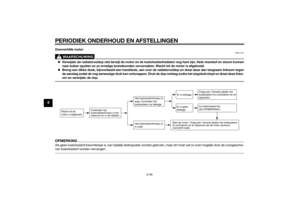

Storingzoekschema’s ....................6-38 VERZORGING EN STALLING VAN
DE MOTORFIETS
.............................. 7-1
Matkleur, let op ............................... 7-1
Verzorging....................................... 7-1
Stalling ............................................ 7-4
SPECIFICATIES ................................ 8-1
GEBRUIKERSINFORMATIE ............. 9-1
Identificatienummers ...................... 9-1
INDEX .............................................. 10-1
U1MCD1D0.book Page 2 Thursday, August 8, 2013 11:02 AM

1-1
1
VEILIGHEIDSINFORMATIE
DAU1028B
Wees een verantwoordelijke ei genaar
Als eigenaar van de machine bent u verant-
woordelijk voor de veilige en juiste bedie-
ning ervan.
Motorfietsen zijn tweewielige voertuigen.
Voor een veilig gebruik zijn de toepassing
van de juiste rijtechnieken en de ervaring
van de bestuurder van belang. Elke be-
stuurder moet bekend zijn met de volgende
vereisten alvorens me t deze motorfiets te
gaan rijden.
Hij of zij moet:  Door een competente informatiebron
grondig zijn ingelicht over alle aspec-
ten van het motorrijden.
 Zich houden aan de waarschuwingen
en onderhoudseisen zoals vermeld in
deze Gebruikershandleiding.
 Grondig getraind zijn in veilige en cor-
recte rijtechnieken.
 Gebruikmaken van professionele
technische service, zoals aangegeven
in deze Gebruikershandleiding en/of
wanneer de mechanische condities
dit vereisen.
 Ga nooit rijden met een motorfiets
zonder passende rijopleiding of in-
structies. Neem rijlessen. Beginners
moeten les krijgen van een gediplo- meerd instructeur. Neem contact op
met een bevoegde motorfietsdealer
voor informatie over rijlessen bij u in
de buurt.
Veili g rij den
Voer vóór elke rit de controles voor het rij-
den uit om u ervan te verzekeren dat de
machine in veilige staat verkeert. Onvol-
doende inspectie of onderhoud van de ma-
chine vergroot het risico op ongeval of
schade. Zie pagina 4-1 voor een lijst met
controles voor het rijden.  Deze motorfiets is gebouwd voor het
vervoer van de bestuurder plus een
passagier.
 Het niet opmerken en herkennen van
motorfietsen door andere weggebrui-
kers vormt de belangrijkste oorzaak
van auto-/motorongevallen. Vaak
worden ongevallen veroorzaakt door-
dat een autobestuurder de motor niet
heeft gezien. Zorg dat u opvalt, dat
blijkt het meest effectief om het risico
op een dergelijk type ongeval te ver-
minderen.
Dus:
• Draag een jack in felle kleuren. • Wees extra voorzichtig bij het nade-
ren en passeren van kruisingen,
daar doen ongelukken met motor-
fietsen zich namelijk het meest
voor.
• Ga daar rijden waar andere wegge- bruikers u kunnen zien. Ga niet rij-
den in de dode zichthoek van een
andere weggebruiker.
• Pleeg nooit onderhoud aan een motorfiets zonder voldoende ken-
nis. Neem contact op met een be-
voegde motorfietsdealer voor
informatie over het basisonderhoud
van een motorfiets. Bepaalde on-
derhoudswerkzaamheden kunnen
alleen worden uitgevoerd door ge-
diplomeerd personeel.
 Bij veel ongevallen zijn onervaren be-
stuurders betrokken. Veelal zijn be-
stuurders die bij een ongeval
betrokken waren zelfs niet in het bezit
van een geldig motorrijbewijs.
• Zorg dat u bekwaam bent om te rij- den en leen uw motorfiets alleen uit
aan ervaren motorrijders.
• Weet wat u wel en niet aankunt. Door rekening te houden met uw
beperkingen helpt u ongelukken
voorkomen.U1MCD1D0.book Page 1 Thursday, August 8, 2013 11:02 AM
