2014 Seat Ibiza SC warning light

Fuses and bulbs
– Unclip the retainer spring ››› Fig. 185 3 pressing inwards to the right.
– Extract the bulb and fit the replacement so
that the lug on the base fits into the recess
on the reflector.
– Fit the connector.
– Fit the cover and close the strap. Make sure
that the gasket sits well on the casing cover
during the operation.
– Check whether the new bulb is working.
Turn signal lamp Fig. 186
Turn signal light. –
Raise the bonnet.
– Turn bulb holder ››› Fig. 186 A to the left
and pull. –
Remove the bulb by pressing on the bulb
holder and turning it anti-clockwise at the
same time.
– Installation involves all of the above steps
in reverse sequence.
AFS headlight bulb change AFS headlight bulbs Fig. 187
AFS headlight bulbs. Turn signal lights
Xenon headlight (dipped beam/main
beam)
Changing the xenon bulb The procedure for changing the bulb is the
same on both sides of the vehicle.A B WARNING
This type of bulb should be changed at a spe-
cialised workshop. Turn signal bulb
Fig. 188
Turn signal light. –
Raise the bonnet.
– Turn bulb holder ››› Fig. 188 A to the left
and pull.
– Remove the bulb by pressing on the bulb
holder and turning it anti-clockwise at the
same time.
– Installation involves all of the above steps
in reverse sequence.
201Technical specifications
Advice
Operation
Safety
The essentials

Technical specifications
Special versions, optional equipment fittings
or retro-fitting accessories will increase the
weight of the vehicle ››› .
WARNING
● Please note that the centre of gravity may
shift when transporting heavy objects; this
may affect vehicle handling and lead to an ac-
cident. Always adjust your speed and driving
style to suit road conditions and require-
ments.
● Never exceed the gross axle weight rating
or the gross vehicle weight rating. If the per-
missible axle load or the permissible total
weight is exceeded, the driving characteris-
tics of the vehicle may change, leading to ac-
cidents, injuries and damage to the vehicle. Towing a trailer
Trailer weights Trailer weight
The trailer weights and drawbar loads ap-
proved are selected in intensive trials accord-
ing to precisely defined criteria. The ap-
proved trailer weights are valid for vehicles in
the
EU
for maximum speeds of 80 km/h (50
mph) (in c ertain circumstances up to 100
km/h (62 mph)). The figures may be different
in other countries. All data in the official vehi- cle documentation takes precedence over
these data at all times
››› .
Drawbar loads
The maximum
permitted drawbar load on the
b

all joint of the towing bracket must not ex-
ceed
75 kg.
In the interest of road safety, we recommend
that you always tow approaching the maxi-
mum drawbar load. The response of the trail-
er on the road will be poor, if the drawbar
load is too small.
If the maximum permissible drawbar load
cannot be met (e.g. with small, empty and
light-weight single axle trailers or tandem
axle trailers with a wheelbase of less than 1
metre), a minimum of 4% of the actual trailer
weight is legally required for the drawbar
load. WARNING
● For safety reasons, you should not drive at
speeds above 80 km/h (50 mph) when towing
a trailer. This also applies in countries where
higher speeds are permitted.
● Never exceed the maximum trailer weights
or the drawbar load. If the permissible axle
load or the permissible total weight is excee-
ded, the driving characteristics of the vehicle
may change, leading to accidents, injuries
and damage to the vehicle. Wheels
Tyre pressure, snow chains, wheel
bolts Tyre pressures
The sticker with the tyre pressure values can
be found on the inside of the fuel tank flap.
The tyre pressure values given there are for
cold tyres. Do not reduce the slightly raised
pr
e

ssures of warm tyres ››› .
Snow chains
Snow chains may be fitted only to the front
wheels, and only for the following tyres:
175/70R14
185/60R15Chains with links not exceeding 15 mm
(including the chain closure)
215/45R16Chains with links not exceeding 9 mm
(including the chain closure)
215/40R17Chains with links not exceeding 7 mm
(including the chain closure) Wheel bolts
After the wheels have been changed, the
tightening torque
of the wheel bolts should
be c hec

ked as soon as possible with a torque
wrench ››› . The tightening torque for steel
and alloy wheels is 120 Nm.
210

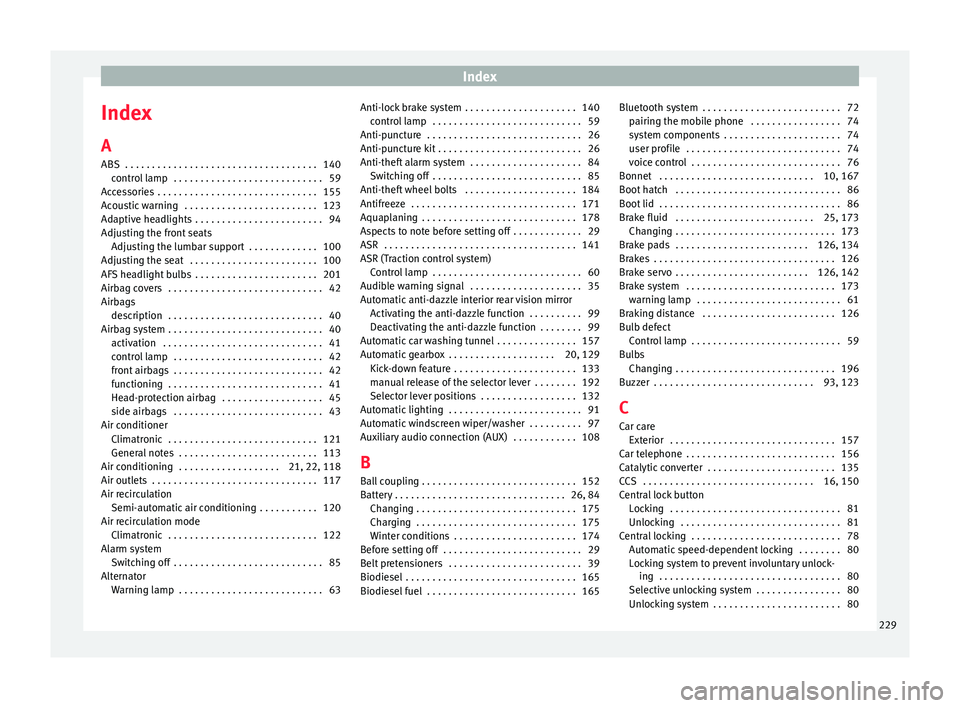

Index
Index
A
ABS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 140 control lamp . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59
Accessories . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 155
Acoustic warning . . . . . . . . . . . . . . . . . . . . . . . . . 123
Adaptive headlights . . . . . . . . . . . . . . . . . . . . . . . . 94
Adjusting the front seats Adjusting the lumbar support . . . . . . . . . . . . . 100
Adjusting the seat . . . . . . . . . . . . . . . . . . . . . . . . 100
AFS headlight bulbs . . . . . . . . . . . . . . . . . . . . . . . 201
Airbag covers . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42
Airbags description . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40
Airbag system . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40 activation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41
control lamp . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42
front airbags . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42
functioning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41
Head-protection airbag . . . . . . . . . . . . . . . . . . . 45
side airbags . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43
Air conditioner Climatronic . . . . . . . . . . . . . . . . . . . . . . . . . . . . 121
General notes . . . . . . . . . . . . . . . . . . . . . . . . . . 113
Air conditioning . . . . . . . . . . . . . . . . . . . 21, 22, 118
Air outlets . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 117
Air recirculation Semi-automatic air conditioning . . . . . . . . . . . 120
Air recirculation mode Climatronic . . . . . . . . . . . . . . . . . . . . . . . . . . . . 122
Alarm system Switching off . . . . . . . . . . . . . . . . . . . . . . . . . . . . 85
Alternator Warning lamp . . . . . . . . . . . . . . . . . . . . . . . . . . . 63 Anti-lock brake system . . . . . . . . . . . . . . . . . . . . . 140
control lamp . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59
Anti-puncture . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
Anti-puncture kit . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
Anti-theft alarm system . . . . . . . . . . . . . . . . . . . . . 84 Switching off . . . . . . . . . . . . . . . . . . . . . . . . . . . . 85
Anti-theft wheel bolts . . . . . . . . . . . . . . . . . . . . . 184
Antifreeze . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 171
Aquaplaning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 178
Aspects to note before setting off . . . . . . . . . . . . . 29
ASR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 141
ASR (Traction control system) Control lamp . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60
Audible warning signal . . . . . . . . . . . . . . . . . . . . . 35
Automatic anti-dazzle interior rear vision mirror Activating the anti-dazzle function . . . . . . . . . . 99
Deactivating the anti-dazzle function . . . . . . . . 99
Automatic car washing tunnel . . . . . . . . . . . . . . . 157
Automatic gearbox . . . . . . . . . . . . . . . . . . . . 20, 129 Kick-down feature . . . . . . . . . . . . . . . . . . . . . . . 133
manual release of the selector lever . . . . . . . . 192
Selector lever positions . . . . . . . . . . . . . . . . . . 132
Automatic lighting . . . . . . . . . . . . . . . . . . . . . . . . . 91
Automatic windscreen wiper/washer . . . . . . . . . . 97
Auxiliary audio connection (AUX) . . . . . . . . . . . . 108
B Ball coupling . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 152
Battery . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26, 84 Changing . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 175
Charging . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 175
Winter conditions . . . . . . . . . . . . . . . . . . . . . . . 174
Before setting off . . . . . . . . . . . . . . . . . . . . . . . . . . 29
Belt pretensioners . . . . . . . . . . . . . . . . . . . . . . . . . 39
Biodiesel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 165
Biodiesel fuel . . . . . . . . . . . . . . . . . . . . . . . . . . . . 165 Bluetooth system . . . . . . . . . . . . . . . . . . . . . . . . . . 72
pairing the mobile phone . . . . . . . . . . . . . . . . . 74
system components . . . . . . . . . . . . . . . . . . . . . . 74
user profile . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 74
voice control . . . . . . . . . . . . . . . . . . . . . . . . . . . . 76
Bonnet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10, 167
Boot hatch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 86
Boot lid . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 86
Brake fluid . . . . . . . . . . . . . . . . . . . . . . . . . . 25, 173 Changing . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 173
Brake pads . . . . . . . . . . . . . . . . . . . . . . . . . 126, 134
Brakes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 126
Brake servo . . . . . . . . . . . . . . . . . . . . . . . . . 126, 142
Brake system . . . . . . . . . . . . . . . . . . . . . . . . . . . . 173 warning lamp . . . . . . . . . . . . . . . . . . . . . . . . . . . 61
Braking distance . . . . . . . . . . . . . . . . . . . . . . . . . 126
Bulb defect Control lamp . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59
Bulbs Changing . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 196
Buzzer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 93, 123
C
Car care Exterior . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 157
Car telephone . . . . . . . . . . . . . . . . . . . . . . . . . . . . 156
Catalytic converter . . . . . . . . . . . . . . . . . . . . . . . . 135
CCS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16, 150
Central lock button Locking . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 81
Unlocking . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 81
Central locking . . . . . . . . . . . . . . . . . . . . . . . . . . . . 78 Automatic speed-dependent locking . . . . . . . . 80
Locking system to prevent involuntary unlock-ing . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 80
Selective unlocking system . . . . . . . . . . . . . . . . 80
Unlocking system . . . . . . . . . . . . . . . . . . . . . . . . 80
229

Index
Front seat Adjustment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Front towline anchorage . . . . . . . . . . . . . . . . . . . 191
Fuel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23 Diesel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 165
Petrol . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 164
Fuel consumption . . . . . . . . . . . . . . . . . . . . 136, 209
Fuel level Indicator . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 64
Fuel reserve . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62
Fuel tank Opening the fuel tank flap . . . . . . . . . . . . . . . . 163
see also Fuel reserve . . . . . . . . . . . . . . . . . . . . . 62
F uel
tank flap . . . . . . . . . . . . . . . . . . . . . . . . . . . . 163
Fuel: saving . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 136
Fuses . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25, 195 Fuse box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 195
Identifying blown fuses . . . . . . . . . . . . . . . . . . 196
Identifying by colours . . . . . . . . . . . . . . . . . . . . 196
Preparation before replacing . . . . . . . . . . . . . . 196
Replacement . . . . . . . . . . . . . . . . . . . . . . . . . . . 196
G Gear-change indicator . . . . . . . . . . . . . . . . . . . . . 134
Gear lever . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Gear shift pattern . . . . . . . . . . . . . . . . . . . . . . . . . 128
General overview of the engine compartment . . 168
Glove compartment . . . . . . . . . . . . . . . . . . . . . . . 104
Glove compartment light . . . . . . . . . . . . . . . . . . . . 96
Glow plug system . . . . . . . . . . . . . . . . . . . . . . . . . 125 control lamp . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58
H
Handbrake . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 126 warning lamp . . . . . . . . . . . . . . . . . . . . . . . . . . 127
Hazard warning lights . . . . . . . . . . . . . . . . . . . 15, 95
HBA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 140 Head-on collisions and the laws of physics . . . . . 36
Headlight range control . . . . . . . . . . . . . . . . . . . . . 92
Headlights
Driving abroad . . . . . . . . . . . . . . . . . . . . . . . . . 138
fog lights . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 90
Headlight washer . . . . . . . . . . . . . . . . . . . . . . . . 98
Head restraints . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12 adjusting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 101
angle adjustment . . . . . . . . . . . . . . . . . . . . . . . 101
removing . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 101
Headrests . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Head rests adjusting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 101
angle adjustment . . . . . . . . . . . . . . . . . . . . . . . 101
removing . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 101
Heated exterior mirrors . . . . . . . . . . . . . . . . . . . . . 99
Heated front seats . . . . . . . . . . . . . . . . . . . . . . . . 102
Heated rear window heating element wires . . . . . . . . . . . . . . . . . . . 160
Heating . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23, 114
Heating system . . . . . . . . . . . . . . . . . . . . . . . . . . . 116
High pressure cleaners . . . . . . . . . . . . . . . . . . . . 158
Hill driving assistant . . . . . . . . . . . . . . . . . . . . . . 127
Horn . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55
How to jump start description . . . . . . . . . . . . . . . 188
Hydraulic Brake Assist Automatic hazard warning lights activation . . 140
I
Identification plate . . . . . . . . . . . . . . . . . . . . . . . . 209
Ignition . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13, 123
Ignition key . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 123
Ignition lock . . . . . . . . . . . . . . . . . . . . . . . . . 13, 123
Importance of the correct adjustment of head re- straints . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
Instrument and switch lighting . . . . . . . . . . . . . . . 92
Instrument lighting . . . . . . . . . . . . . . . . . . . . . . . . 55 Instrument panel . . . . . . . . . . . . . . . . . . . . . . . . . . 55
Service interval display . . . . . . . . . . . . . . . . . . . 67
Instruments . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56
Interior lights . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Interior rear vision mirror . . . . . . . . . . . . . . . . . . . . 99
Interior view . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
ISOFIX system . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50
J Jack Mounting points . . . . . . . . . . . . . . . . . . . . . . . . 184
Jump-starting . . . . . . . . . . . . . . . . . . . . . . . . . . . . 188
Jump leads . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 188
K Keys . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 82
L Leather cleaning . . . . . . . . . . . . . . . . . . . . . . . . . . 162
Leaving Home Function . . . . . . . . . . . . . . . . . . . . . 94
Level control . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Lifting the vehicle . . . . . . . . . . . . . . . . . . . . . . . . . 184
Light Switch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Lights . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14, 90 Automatic lighting . . . . . . . . . . . . . . . . . . . . . . . 91
Load compartment in the luggage compartment see Loading the luggage compartment . . . . . 108
Lo

ading the luggage compartment . . . . . . . . . . . 108
Loading the vehicle luggage compartment . . . . . . . . . . . . . . . . . . . . . 9
Luggage compartment . . . . . . . . . . . . . . . . . . . 9, 108 Fastening rings . . . . . . . . . . . . . . . . . . . . . . . . . 109
Loading . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 108
Luggage net . . . . . . . . . . . . . . . . . . . . . . . . . . . 109
see also Loading the luggage compartment . 108
L ug

gage compartment light . . . . . . . . . . . . 96, 207
232

Index
M Main beam . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Main beam headlights control lamp . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62
Maintenance and cleaning . . . . . . . . . . . . . . . . . 155
Manual Release of the selector lever . . . . . . . . . . . . . . 192
Manual gearbox . . . . . . . . . . . . . . . . . . . . . . 19, 128
Manual heating . . . . . . . . . . . . . . . . . . . . . . . . . . 116 controls . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 114
Manual heating system Defrosting the windscreen . . . . . . . . . . . . . . . . 116
Demisting the windscreen and side windows 116
MFI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 65
Mirrors Exterior mirrors . . . . . . . . . . . . . . . . . . . . . . . . . . 99
Interior rear vision mirror . . . . . . . . . . . . . . . . . . 99
vanity mirror . . . . . . . . . . . . . . . . . . . . . . . . . . . . 97
Mobile phone . . . . . . . . . . . . . . . . . . . . . . . . . . . . 156
Mounting points (jack) . . . . . . . . . . . . . . . . . . . . . 184
Multi-function display . . . . . . . . . . . . . . . . . . . . . . 16 Memories . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Multi-function display (MFI) . . . . . . . . . . . . . . . . . . 65 Memory displays . . . . . . . . . . . . . . . . . . . . . . . . 65
N Notes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 138
Number of seats . . . . . . . . . . . . . . . . . . . . . . . . . . . 34
O Octane number . . . . . . . . . . . . . . . . . . . . . . . . . . . 164
Odometer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 67
Oil . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
Oil change . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 171
Oil properties . . . . . . . . . . . . . . . . . . . . . . . . . . . . 169 One-touch opening and closing
Electric windows . . . . . . . . . . . . . . . . . . . . . . . . . 88
Opening and closing . . . . . . . . . . . . . . . . . . . . . 9, 86
Operation when a fault occurs panoramic/tilting sunroof . . . . . . . . . . . . . . . . . 90
Outside temperature . . . . . . . . . . . . . . . . . . . . . . . 66
Outside temperature display . . . . . . . . . . . . . . . . . 66
Overview . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55 Control lamps . . . . . . . . . . . . . . . . . . . . . . . . . . . 57
Instruments . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56
Warning lamps . . . . . . . . . . . . . . . . . . . . . . . . . . 57
P
Panoramic sunroof . . . . . . . . . . . . . . . . . . . . . . . . . 89
Parking . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 127
Parking aid . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 146
Parking lights . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 93
Passenger see Correct sitting position . . . . . . . . . 30, 31, 32
P ed
als . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34
Petrol . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 164 driving abroad . . . . . . . . . . . . . . . . . . . . . . . . . 138
Petrol additives . . . . . . . . . . . . . . . . . . . . . . . . . . 165
Plastic parts . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 159
Pollution filter . . . . . . . . . . . . . . . . . . . . . . . . . . . . 113
Power . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 107
Power socket in the luggage compartment . . . . . . . . . . . . . . 107
Power sockets . . . . . . . . . . . . . . . . . . . . . . . . . . . . 107
Products for vehicle maintenance . . . . . . . 156, 157
PTT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 76
Puncture . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26 With anti-puncture kit . . . . . . . . . . . . . . . . . . . . 26
With a spare wheel . . . . . . . . . . . . . . . . . . . . . . . 27
Puncture repair . . . . . . . . . . . . . . . . . . . . . . . . . . . 186
Push To Talk (PTT) . . . . . . . . . . . . . . . . . . . . . . . . . . 76 R
Radio frequency remote control . . . . . . . . . . . . . . 83 Changing the battery . . . . . . . . . . . . . . . . . . . . . 84
Raising the vehicle . . . . . . . . . . . . . . . . . . . . . . . . 184
Rear head restraints . . . . . . . . . . . . . . . . . . . . . . . . . . 33
Rear Assist . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 144 instructions for use . . . . . . . . . . . . . . . . . . . . . 145
parking . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 146
screen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 145
special features . . . . . . . . . . . . . . . . . . . . . . . . 145
Rear Assist System . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 144
Rear drink holder . . . . . . . . . . . . . . . . . . . . . . . . . 106
Rear fog light control lamp . . . . . . . . . . . . . . . . . . . . . . . . . 59, 90
Rear head restraints . . . . . . . . . . . . . . . . . . . . . . . . 33
Rear lid . . . . . . . . . . . . . . . . . . . . . . . . . . . 9, 62, 192 control lamp . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62
Emergency opening . . . . . . . . . . . . . . . . . . . . . 192
Rear parking aid . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 147
Rear seats lowering . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 103
Rear shelf . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 110
Rear shelf with storage compartment Storage compartment . . . . . . . . . . . . . . . . . . . 110
Rear towline anchorage . . . . . . . . . . . . . . . . . . . . 191
Rear view mirror Adjusting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Rear view mirrors . . . . . . . . . . . . . . . . . . . . . . . . . . 99
Rear window automatic wiper/washer . . . . . . . . . 98
Rear window wiper . . . . . . . . . . . . . . . . . . . . . . . . . 98
Recommended gear . . . . . . . . . . . . . . . . . . . . . . . . 64
Recommended gear display . . . . . . . . . . . . . . . . . 64
Refuelling . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 163
233

Index
Remote control key Buttons . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 83
Synchronising . . . . . . . . . . . . . . . . . . . . . . . . . . . 84
Removing and fitting the wheel . . . . . . . . . . . . . 185
Replacement keys . . . . . . . . . . . . . . . . . . . . . . . . . 82
Replacement of parts . . . . . . . . . . . . . . . . . . . . . . 155
Rev counter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56
Roll-back function panoramic/tilting sunroof . . . . . . . . . . . . . . . . . 90
Windows . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 88
Roof aerial . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 155
Roof carrier . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 111
Roof carrier system . . . . . . . . . . . . . . . . . . . . . . . . 111
Rubber seals . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 160
Running in Brake pads . . . . . . . . . . . . . . . . . . . . . . . . . . . . 134
Engine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 134
Tyres . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 134
Running in tyres . . . . . . . . . . . . . . . . . . . . . . . . . . 134
S Safe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 79
Safe driving . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
Safe Security system . . . . . . . . . . . . . . . . . . . . . . . 79
Safety . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29 child safety . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46
child seats . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46
Safety equipment . . . . . . . . . . . . . . . . . . . . . . . . . . 29
Safety information Front passenger airbag deactivation . . . . . . . . 46
Safety instructions Coolant temperature . . . . . . . . . . . . . . . . . . . . . 63
front airbags . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43
side airbags . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44
Safety notes Seat belt tensioners . . . . . . . . . . . . . . . . . . . . . . 39
Using seat belts . . . . . . . . . . . . . . . . . . . . . . . . . 36 Seals . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 160
Seat belt
Adjusting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Seat belt cleaning . . . . . . . . . . . . . . . . . . . . . . . . 163
Seat belt control lamp . . . . . . . . . . . . . . . . . . . . . . 35
Seat belt position for pregnant women . . . . . . . . . . . . . . . . . . . . . . 38
Seat belts . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38
Seat belt protection . . . . . . . . . . . . . . . . . . . . . . . . 35
Seat belt release . . . . . . . . . . . . . . . . . . . . . . . . . . 38
Seat belts . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34 Adjustment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37
control lamp . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
Safety notes . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36
unfastened . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36
Seat belt tensioner control lamp . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42
Seat heating . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 102
Selecting a gear . . . . . . . . . . . . . . . . . . . . . . . . . . 128
Selective opening . . . . . . . . . . . . . . . . . . . . . . . . . 80
Semiautomatic air conditioning controls . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 118
Service interval display . . . . . . . . . . . . . . . . . . . . . 67
Side airbags . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43 safety instructions . . . . . . . . . . . . . . . . . . . . . . . 44
Single headlight bulbs . . . . . . . . . . . . . . . . . . . . 198
Sitting position driver . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
Sitting position, occupants . . . . . . . . . . . . . . . . . . 30
Snow chains . . . . . . . . . . . . . . . . . . . . . . . . 180, 210
Soot accumulation in the diesel engine particu- late filter
control lamp . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59
Spanner symbol . . . . . . . . . . . . . . . . . . . . . . . . . . . 67
Spare parts . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 155
Spare wheel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 182
Speedometer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57 Speed selector lever lock
control lamp . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62
Start-Stop Activating and deactivating . . . . . . . . . . . . . . . 143
functioning . . . . . . . . . . . . . . . . . . . . . . . . . . . . 142
Starting petrol engines . . . . . . . . . . . . . . . 124, 125
Starting the engine . . . . . . . . . . . . . . . . . . 124, 125 after the fuel tank has been run dry . . . . . . . . 125
Starting the vehicle . . . . . . . . . . . . . . . . . . . . . . . . 13
Steam jets . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 158
Steering . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31 steering lock . . . . . . . . . . . . . . . . . . . . . . . . . . . 123
Steering wheel . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Steering wheel height adjustment . . . . . . . . . . . . 31
Storage compartment . . . . . . . . . . . . . . . . . . . . . 110 Front passenger side . . . . . . . . . . . . . . . . . . . . 104
right front seat . . . . . . . . . . . . . . . . . . . . . . . . . 105
Sunroof . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Sun visor Sliding/tilting sunroof . . . . . . . . . . . . . . . . . . . . 89
Sun visors . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 97
Switch Hazard warning lights . . . . . . . . . . . . . . . . . . . . 95
Heated rear window . . . . . . . . . . . . . . . . . . . . . . 96
Light switch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 90
Switches Electric windows . . . . . . . . . . . . . . . . . . . . . . . . . 87
Switching off the engine . . . . . . . . . . . . . . . . . . . 125
T
Tail lights . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 203
Tank Fuel level . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 64
Reserve indicator . . . . . . . . . . . . . . . . . . . . . . . . 64
Tank capacity . . . . . . . . . . . . . . . . . . . . . . . . . . . 64
Technical modifications . . . . . . . . . . . . . . . . . . . . 155
The PND (portable navigation device) . . . . . . . . . 69
234
