2014 Peugeot Partner Tepee sensor

104
Einparkhilfe
104

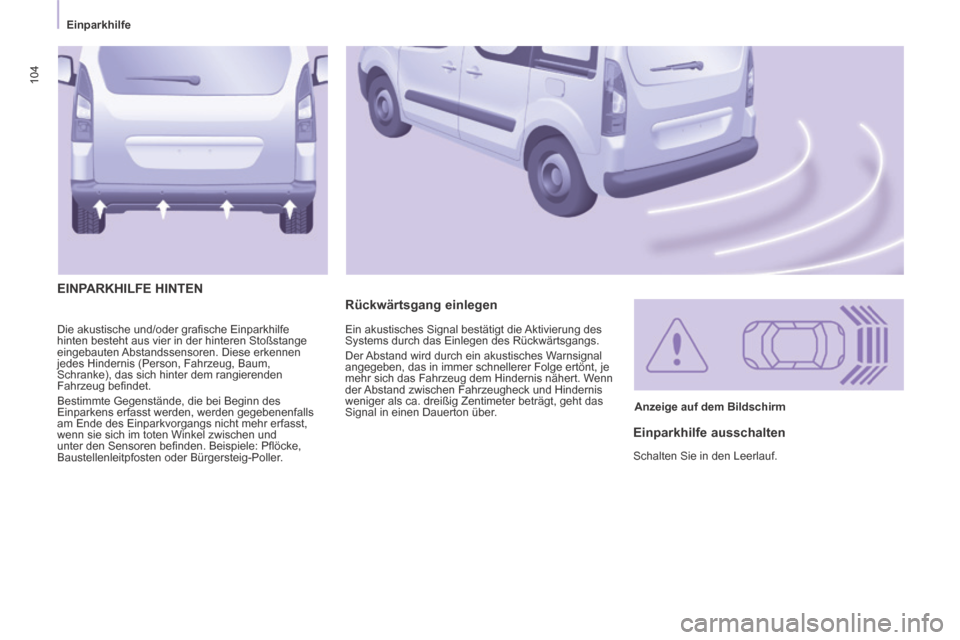

Die akustische und/oder grafi sche Einparkhilfe
hinten besteht aus vier in der hinteren Stoßstange
eingebauten Abstandssensoren. Diese erkennen
jedes Hindernis (Person, Fahrzeug, Baum,
Schranke), das sich hinter dem rangierenden
Fahrzeug befi ndet.
Bestimmte Gegenstände, die bei Beginn des
Einparkens erfasst werden, werden gegebenenfalls
am Ende des Einparkvorgangs nicht mehr erfasst,
wenn sie sich im toten Winkel zwischen und
unter den Sensoren befi nden. Beispiele: Pfl öcke,
Baustellenleitpfosten oder Bürgersteig-Poller.
Rückwärtsgang einlegen
EINPARKHILFE HINTEN
Anzeige auf dem Bildschirm
Einparkhilfe ausschalten
Schalten Sie in den Leerlauf.
Ein akustisches Signal bestätigt die Aktivierung des
Systems durch das Einlegen des Rückwärtsgangs.
Der Abstand wird durch ein akustisches Warnsignal
angegeben, das in immer schnellerer Folge ertönt, je
mehr sich das Fahrzeug dem Hindernis nähert. Wenn
der Abstand zwischen Fahrzeugheck und Hindernis
weniger als ca. dreißig Zentimeter beträgt, geht das
Signal in einen Dauerton über.

105
Einparkhilfe
105
SICHERHEIT
4

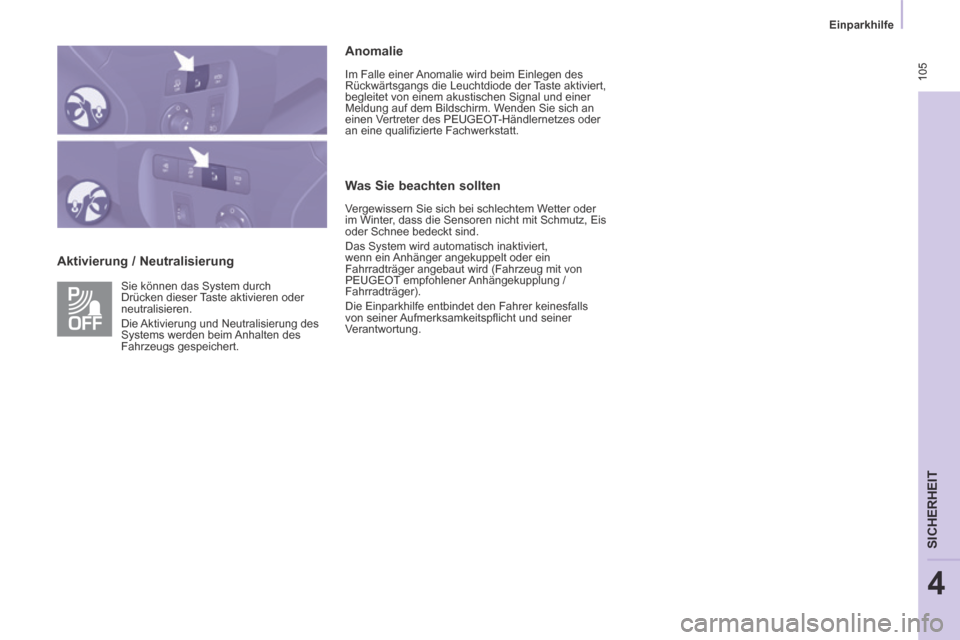

Aktivierung / Neutralisierung Anomalie
Im Falle einer Anomalie wird beim Einlegen des
Rückwärtsgangs die Leuchtdiode der Taste aktiviert,
begleitet von einem akustischen Signal und einer
Meldung auf dem Bildschirm. Wenden Sie sich an
einen Vertreter des PEUGEOT-Händlernetzes oder
an eine qualifi zierte Fachwerkstatt.
Was Sie beachten sollten
Vergewissern Sie sich bei schlechtem Wetter oder
im Winter, dass die Sensoren nicht mit Schmutz, Eis
oder Schnee bedeckt sind.
Das System wird automatisch inaktiviert,
wenn ein Anhänger angekuppelt oder ein
Fahrradträger angebaut wird (Fahrzeug mit von
PEUGEOT empfohlener Anhängekupplung /
Fahrradträger).
Die Einparkhilfe entbindet den Fahrer keinesfalls
von seiner Aufmerksamkeitspfl icht und seiner
Verantwortung.
Sie können das System durch
Drücken dieser Taste aktivieren oder
neutralisieren.
Die Aktivierung und Neutralisierung des
Systems werden beim Anhalten des
Fahrzeugs gespeichert.

11 3
Airbags
SICHERHEIT
4

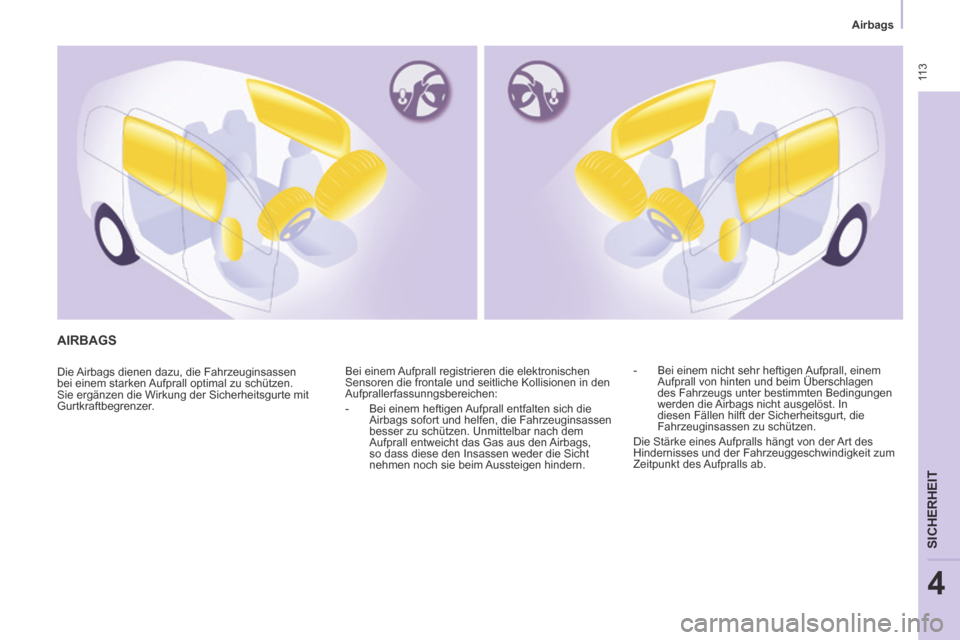

AIRBAGS
Die Airbags dienen dazu, die Fahrzeuginsassen
bei einem starken Aufprall optimal zu schützen.
Sie ergänzen die Wirkung der Sicherheitsgurte mit
Gurtkraftbegrenzer. Bei einem Aufprall registrieren die elektronischen
Sensoren die frontale und seitliche Kollisionen in den
Aufprallerfassunngsbereichen:
- Bei einem heftigen Aufprall entfalten sich die
Airbags sofort und helfen, die Fahrzeuginsassen
besser zu schützen. Unmittelbar nach dem
Aufprall entweicht das Gas aus den Airbags,
so dass diese den Insassen weder die Sicht
nehmen noch sie beim Aussteigen hindern. - Bei einem nicht sehr heftigen Aufprall, einem
Aufprall von hinten und beim Überschlagen
des Fahrzeugs unter bestimmten Bedingungen
werden die Airbags nicht ausgelöst. In
diesen Fällen hilft der Sicherheitsgurt, die
Fahrzeuginsassen zu schützen.
Die Stärke eines Aufpralls hängt von der Art des
Hindernisses und der Fahrzeuggeschwindigkeit zum
Zeitpunkt des Aufpralls ab.

Schneeschutz
149
PANNENHILFE
7
ABNEHMBARER SCHNEESCHUTZ
Je nach Bestimmung wird der abnehmbare
Schneeschutz unten an der vorderen Stoßstange
montiert, um zu vermeiden, dass sich Schnee im
Bereich des Kühlerventilators ansammelt.
MONTIEREN
ABMONTIEREN
- Führen Sie einen Schraubenzieher in die Öffnung neben den Klammern ein.
- Lösen Sie die vier Klammern B nacheinander
durch eine Hebelbewegung mit dem
Schraubenzieher.
- Halten Sie den abnehmbaren Schneeschutz vor
den Zentrierstift A an der vorderen Stoßstange.
- Bringen Sie ihn unter Druck auf die Klammern B
an den vier Ecken an.
Denken Sie daran, den Schneeschutz bei
Außentemperaturen über 10 °C (keine
Schneefallgefahr) und bei Zugbetrieb
abzumontieren.
6. REPARIERTES RAD MONTIEREN
Das reparierte Rad wird auf die gleiche Weise
montiert wie unter Punkt 5 beschrieben. Vergessen
Sie nicht die Radkappe wieder anzubringen.
Siehe Abschnitt 8, Unterabschnitt "Kenndaten"
zur Lokalisierung des Reifenetiketts.
Siehe Abschnitt 2, Unterabschnitt
"Bedienungseinheit", Kapitel
"Reifendruckkontrolle" für Empfehlungen nach
dem Wechseln eines Rads mit Reifendrucksensor.
Das Ersatzrad ist nicht für lange Strecken
konzipiert. Lassen Sie so schnell wie
möglich von einem Vertreter des PEUGEOT-
Händlernetzes oder von einer qualifi zierten
Fachwerkstatt überprüfen, ob die Radmuttern richtig
festgezogen sind und das Ersatzrad den richtigen
Reifendruck hat. Lassen Sie auch das Originalrad
schnellstmöglich von einem Vertreter des PEUGEOT-
Händlernetzes oder von einer qualifi zierten
Fachwerkstatt reparieren und wieder montieren.

Austausch der Sicherungen
157
PANNENHILFE
7

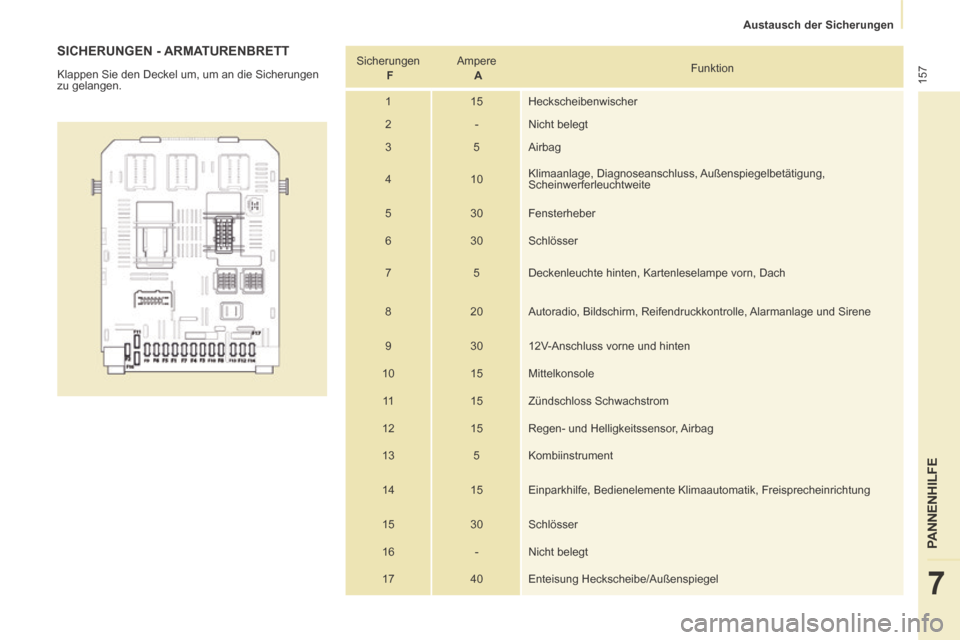

SICHERUNGEN - ARMATURENBRETT
Klappen Sie den Deckel um, um an die Sicherungen
zu gelangen. Sicherungen
F Ampere
A Funktion
1 15 Heckscheibenwischer
2 - Nicht belegt
3 5 Airbag
4 10 Klimaanlage, Diagnoseanschluss, Außenspiegelbetätigung,
Scheinwerferleuchtweite
5 30 Fensterheber
6 30 Schlösser
7 5 Deckenleuchte hinten, Kartenleselampe vorn, Dach
8 20 Autoradio, Bildschirm, Reifendruckkontrolle, Alarmanlage und Sirene
9 30 12V-Anschluss vorne und hinten
10 15 Mittelkonsole
11 15 Zündschloss Schwachstrom
12 15 Regen- und Helligkeitssensor, Airbag
13 5 Kombiinstrument
14 15 Einparkhilfe, Bedienelemente Klimaautomatik, Freisprecheinrichtung
15 30 Schlösser
16 - Nicht belegt
17 40 Enteisung Heckscheibe/Außenspiegel

Austausch der Sicherungen
159
PANNENHILFE
7
SICHERUNGEN - MOTORRAUM
Rasten Sie nach dem Öffnen der Motorhaube den
entsprechenden Sicherungskasten aus und kippen
Sie ihn an, um an die Sicherungen zu gelangen. Sicherungen
F Ampere
A Funktion
1 20 Motordiagnose
2 15 Signalhorn
3 10 Scheibenwaschpumpe vorne und hinten
4 20 Scheinwerferwaschpumpe
5 15 Motorbauteile
6 10 Lenkradwinkelsensor, ESP
7 10 Bremsschalter, Kupplungsschalter
8 25 Anlasser
9 10 Motor Leuchtweitenregulierung, Fuhrparkmodul
10 30 Motorbauteile
11 40 Nicht belegt
12 30 Scheibenwischer
13 40 Zentralschalteinheit
14 30 Pumpe
15 10 Fernlicht rechts
16 10 Fernlicht links
17 15 Abblendlicht rechts
18 15 Abblendlicht links
