26
Indicator de temperatură a
lichidului de răcire
Cu motorul pornit, când acul se află:
- în z ona A, temperatura este corectă,
-

în z
ona B, temperatura este prea mare;
martorul de alertă centralizată STOP se
aprinde, împreună cu un semnal sonor şi
un mesaj pe ecranul tabloului de bord.
Opriţi, în mod obligatoriu, vehiculul
dumneavoastră în cele mai bune condiţii de
siguranţă.
Aşteptaţi câteva minute înainte de a opri
motorul.
Consultaţi reţeaua PEUGEOT sau un service
autorizat. După câteva minute de condus, temperatura şi
presiunea cresc în circuitul de răcire.
Pentru completarea nivelului:
F

a
şteptaţi răcirea motorului,
F
d
eşurubaţi buşonul două ture pentru a
reduce presiunea din circuit,
F
d
upă ce a scăzut presiunea, scoateţi
buşonul,
F
c
ompletaţi nivelul până la reperul "MA XI".
La cuplarea contactului sau cu vehiculul în
rulare, el indică temperatura uleiului din motor.
Acul fiind în zona C, temperatura este corectă.
Acul fiind în zona D , temperatura este prea
ridicată.
Reduceţi viteza pentru a o coborî.
Indicator de temperatură a
uleiului
Atenţie la riscurile de arsură în cazul
completării cu lichid de răcire. Nu
completaţi mai mult de nivelul maxim
(indicat pe vas).
Verificarea funcţionării vehiculului

28

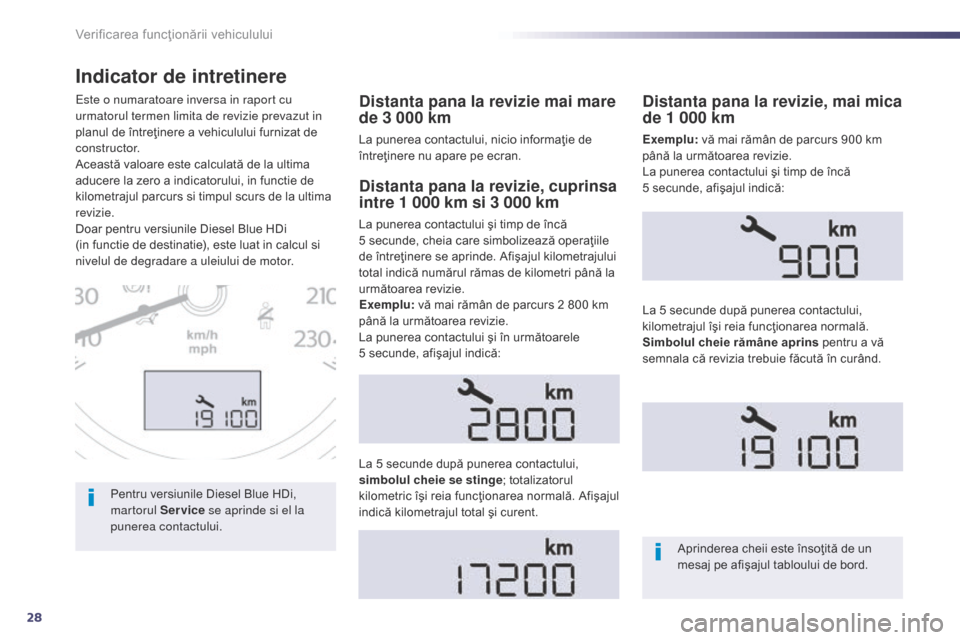

Indicator de intretinere
Distanta pana la revizie mai mare
de 3 000 km
La punerea contactului, nicio informaţie de
întreţinere nu apare pe ecran.
es

te o numaratoare inversa in raport cu
urmatorul termen limita de revizie prevazut in
planul de întreţinere a vehiculului furnizat de
c o n s t r u c t o r.
Această valoare este calculată de la ultima
aducere la zero a indicatorului, in functie de
kilometrajul parcurs si timpul scurs de la ultima
revizie.
Doar pentru versiunile Diesel Blue HDi
(in functie de destinatie), este luat in calcul si
nivelul de degradare a uleiului de motor.
Distanta pana la revizie, cuprinsa
intre 1 000 km si 3 000 km
La punerea contactului şi timp de încă
5 secunde, cheia care simbolizează operaţiile
de întreţinere se aprinde. Afişajul kilometrajului
total indică numărul rămas de kilometri până la
următoarea revizie.
Exemplu: vă mai rămân de parcurs 2 800 km
până la următoarea revizie.
La punerea contactului şi în următoarele
5 secunde, afişajul indică:
La 5 secunde după punerea contactului,
simbolul cheie se stinge ; totalizatorul
kilometric îşi reia funcţionarea normală. Afişajul
indică kilometrajul total şi curent.
Distanta pana la revizie, mai mica
de 1 000 km
Exemplu: vă mai rămân de parcurs 900 km
până la următoarea revizie.
La punerea contactului şi timp de încă
5 secunde, afişajul indică:
La 5 secunde după punerea contactului,
kilometrajul îşi reia funcţionarea normală.
Simbolul cheie rămâne aprins pentru a vă
semnala că revizia trebuie făcută în curând.
Aprinderea cheii este însoţită de un
mesaj pe afişajul tabloului de bord.
Pentru versiunile Diesel Blue HDi,
martorul Service
se aprinde si el la
punerea contactului.
Verificarea funcţionării vehiculului

30

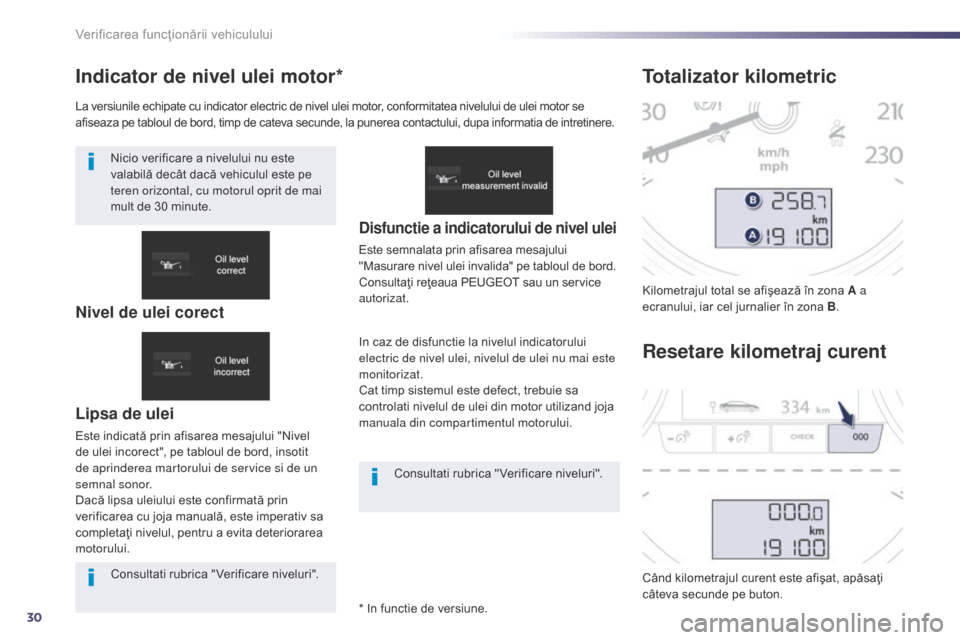

Indicator de nivel ulei motor*
Lipsa de ulei
Este indicată prin afisarea mesajului "Nivel
de ulei incorect", pe tabloul de bord, insotit
de aprinderea martorului de service si de un
semnal sonor.
Dacă lipsa uleiului este confirmată prin
verificarea cu joja manuală, este imperativ sa
completaţi nivelul, pentru a evita deteriorarea
motorului.
Disfunctie a indicatorului de nivel ulei
Este semnalata prin afisarea mesajului
"Masurare nivel ulei invalida" pe tabloul de bord.
Consultaţi reţeaua PEUGEOT sau un service
autorizat.
In caz de disfunctie la nivelul indicatorului
electric de nivel ulei, nivelul de ulei nu mai este
monitorizat.
Cat timp sistemul este defect, trebuie sa
controlati nivelul de ulei din motor utilizand joja
manuala din compartimentul motorului.Kilometrajul total se afişează în zona A a
ecranului, iar cel jurnalier în zona B
.
Când kilometrajul curent este afişat, apăsaţi
câteva secunde pe buton.
Totalizator kilometric
Resetare kilometraj curent
La versiunile echipate cu indicator electric de nivel ulei motor, conformitatea nivelului de ulei motor se
afiseaza pe tabloul de bord, timp de cateva secunde, la punerea contactului, dupa informatia de intretinere. Nicio verificare a nivelului nu este
valabilă decât dacă vehiculul este pe
teren orizontal, cu motorul oprit de mai
mult de 30 minute.
Nivel de ulei corect
* In functie de versiune. Consultati rubrica " Verificare niveluri".
Consultati rubrica " Verificare niveluri".
Verificarea funcţionării vehiculului

237
508_ro_Chap09_verifications_ed02-2014

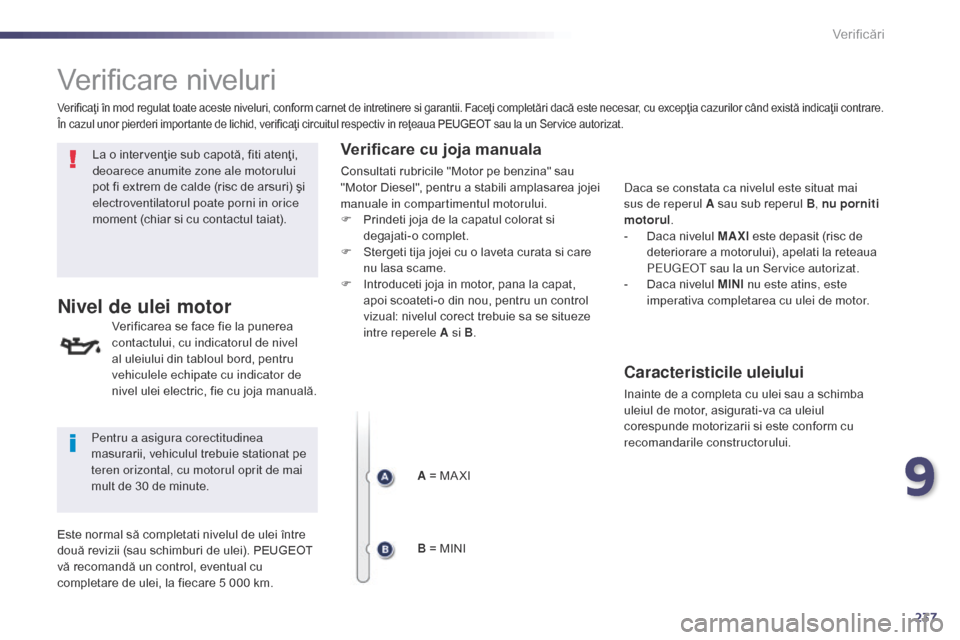

Verificare niveluri
La o intervenţie sub capotă, fiti atenţi,
deoarece anumite zone ale motorului
pot fi extrem de calde (risc de arsuri) şi
electroventilatorul poate porni in orice
moment (chiar si cu contactul taiat).
Nivel de ulei motor
Verificarea se face fie la punerea
contactului, cu indicatorul de nivel
al uleiului din tabloul bord, pentru
vehiculele echipate cu indicator de
nivel ulei electric, fie cu joja manuală.
Pentru a asigura corectitudinea
masurarii, vehiculul trebuie stationat pe
teren orizontal, cu motorul oprit de mai
mult de 30 de minute.
Este normal să completati nivelul de ulei între
două revizii (sau schimburi de ulei). PEUGEOT
vă recomandă un control, eventual cu
completare de ulei, la fiecare 5 000 km.
Verificaţi în mod regulat toate aceste niveluri, conform carnet de intretinere si garantii. Faceţi completări dacă este necesar, cu excepţia cazurilor când există indicaţii contrare.
În cazul unor pierderi importante de lichid, verificaţi circuitul respectiv in reţeaua PEUGEOT sau la un Service autorizat.
Verificare cu joja manuala
Consultati rubricile "Motor pe benzina" sau
"Motor Diesel", pentru a stabili amplasarea jojei
manuale in compartimentul motorului.
F
P
rindeti joja de la capatul colorat si
degajati-o complet.
F

S
tergeti tija jojei cu o laveta curata si care
nu lasa scame.
F

I
ntroduceti joja in motor, pana la capat,
apoi scoateti-o din nou, pentru un control
vizual: nivelul corect trebuie sa se situeze
intre reperele A si B .
A = MA XI
B = MINI Daca se constata ca nivelul este situat mai
sus de reperul A sau sub reperul B, nu porniti
motorul
.
-

D
aca nivelul MAXI este depasit (risc de
deteriorare a motorului), apelati la reteaua
P
e

ugeot sau la un Service autorizat.
-

D
aca nivelul MINI nu este atins, este
imperativa completarea cu ulei de motor.
Caracteristicile uleiului
Inainte de a completa cu ulei sau a schimba
uleiul de motor, asigurati-va ca uleiul
corespunde motorizarii si este conform cu
recomandarile constructorului.
9
Verificări
