181
7
Praktické informace

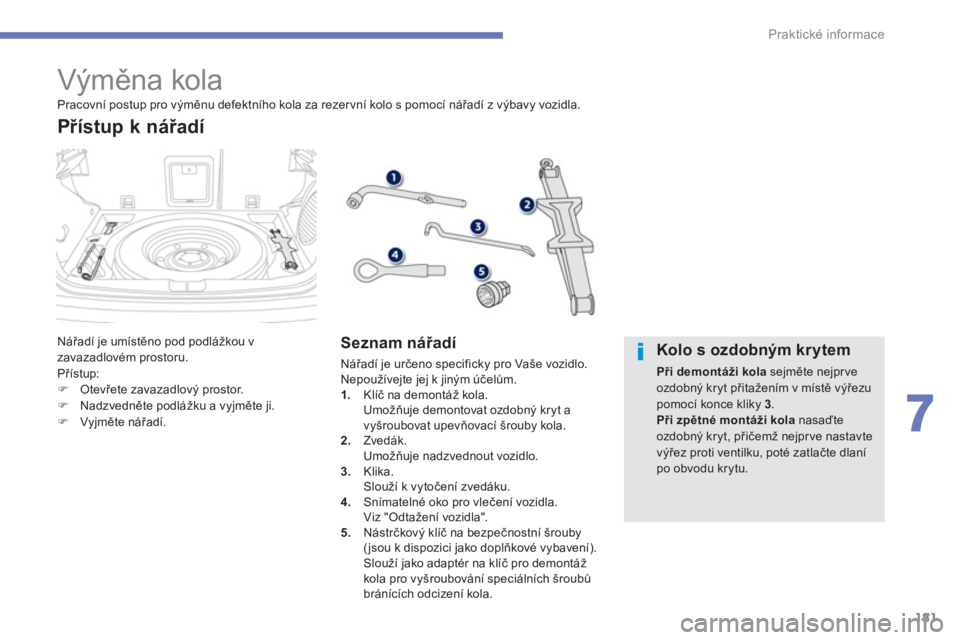

Výměna kola
Nářadí je umístěno pod podlážkou v
zavazadlovém prostoru.
Přístup:
)
Otevřete zavazadlový prostor.
)
Nadzvedněte podlážku a vyjměte ji.
)
Vyjměte nářadí.
Přístup k nářadí
Seznam nářadí
Nářadí je určeno specificky pro Vaše vozidlo.
Nepoužívejte jej k jiným účelům.
1.
Klíč na demontáž kola.
Umožňuje demontovat ozdobný kryt a
vyšroubovat upevňovací šrouby kola.
2.
Zvedák.
Umožňuje nadzvednout vozidlo.
3.
Klika.
Slouží k vytočení zvedáku.
4.
Snímatelné oko pro vlečení vozidla.
Viz "Odtažení vozidla".
5.
Nástrčkový klíč na bezpečnostní šrouby
( jsou k dispozici jako doplňkové vybavení).
Slouží jako adaptér na klíč pro demontáž
kola pro vyšroubování speciálních šroubů
bránících odcizení kola.
Pracovní postup pro výměnu defektního kola za rezer vní kolo s pomocí nářadí z výbavy vozidla.
Kolo s ozdobným krytem
Při demontáži kola
sejměte nejpr ve
ozdobný kryt přitažením v místě výřezu
pomocí konce kliky 3
.
Při zpětné montáži kola
nasaďte
ozdobný kryt, přičemž nejpr ve nastavte
výřez proti ventilku, poté zatlačte dlaní
po obvodu krytu.
Page 185 of 368
183
7
Praktické informace
Demontáž kola
Zaparkování vozidla
Znehybněte vozidlo tak, aby nebránilo
silničnímu provozu : místo parkování
musí být pokud možno vodorovné,
stabilní a s nekluzkým povrchem.
Zatáhněte páku parkovací brzdy,
vypněte zapalování a zařaďte pr vní
převodový stupeň pro zablokování kol.
Je-li třeba, umístěte klín pod kolo
úhlopříčně protilehlé vyměňovanému
kolu.
Nikdy si nelehejte pod vozidlo, které je
podepřeno pouze zvedákem; použijte
stojánek.
Postup
)
Pokud je Vaše vozidlo vybaveno
bezpečnostními šrouby kol (k dispozici v
nabídce doplňkového vybavení) nasaďte
nástrčkový klíč 5
na klíč 1
pro povolení
bezpečnostního šroubu.
)
Povolte ostatní šrouby samotným klíčem na
demontáž kola 1
.
Page 186 of 368
184
Praktické informace
)
Umístěte zvedák 2
do kontaktu s jedním
ze dvou předních A
nebo zadních B
míst na spodku karoserie, co nejblíže
vyměňovanému kolu.
)
Vytočte zvedák 2
tak, aby se jeho patka
opřela o zem. Ujistěte se, že je patka
zvedáku přímo pod použitým místem A
nebo B
.
)
Zvedněte vozidlo tak, aby zůstal
dostatečně velký prostor mezi kolem
a zemí a byla tak usnadněna montáž
rezer vního kola.
)
Vyšroubujte šrouby a uložte je na čisté
místo.
)
Sundejte kolo.
Page 188 of 368
186
Praktické informace
)
Spusťte vozidlo zcela dolů.
)
Složte zvedák 2
a odkliďte ho.
)
Dotáhněte bezpečnostní šroub (pokud je
ve vybavení vozidla) klíčem 1
, opatřeným
nástrčkovým klíčem 5
.
)
Dotáhněte ostatní šrouby samotným
klíčem 1
.
)
Uložte nářadí (viz odstavec "Přístup k
nářadí").
Page 208 of 368
206
Praktické informace
Vlečení jiného vozidla
)
Sejměte krytku na zadním nárazníku
přitažením za její spodní část klikou
zvedáku 1
.
)
Zašroubujte oko pro vlečení 2
až na doraz
pomocí klíče na demontáž kola 3
.
)
Namontujte vlečnou tyč.
)
Zapněte výstražná světla na obou
vozidlech.
)
Opatrně se rozjeďte a jeďte nízkou
rychlostí jen na krátkou vzdálenost.
Přístup k nářadí
Oko pro vlečení a další nářadí se nacházejí
pod podlážkou zavazadlového prostoru.
Přístup:
)
otevřete zavazadlovový prostor,
)
nadzvedněte podlážku a vyjměte ji,
)
vyjměte oko pro vlečení a potřebné nářadí.
Seznam nářadí
1.
Klika spojená se zvedákem.
2.
Oko pro vlečení.
3.
Klíč na demontáž kola.
