SOMMAIRE
Indicateurs de direction 93Signal de détresse 93Avertisseur sonore 93Appel d’urgence ou d’assistance 94Systèmes d’assistance au freinage 94Systèmes de contrôle de la trajectoire 95Ceintures de sécurité 97Airbags 100Sièges enfants 104Désactivation de l’airbag frontal passager 105Sièges enfants ISOFIX 110
SÉCURITÉ 93  11 3
Frein de stationnement 114Boîte de vitesses manuelle 114Indicateur de changement de rapport 115Boîte de vitesses automatique 116Stop & Start 119Détection de sous-gonfl age 122Limiteur de vitesse 124Régulateur de vitesse 126Aide au stationnement 128
CONDUITE 114  129
Capot 131Panne de carburant (Diesel) 132Moteurs essence 133Moteurs Diesel 134Vérifi cation des niveaux 135Contrôles 138
VÉRIFICATIONS 130  139
Kit de dépannage provisoire de pneumatique 140Changement d’une roue 145Chaînes à neige 149Changement d’une lampe 150Changement d’un fusible 155Batterie 12 V 161Mode économie d’énergie 164Changement d’un balai d’essuie-vitre 165Remorquage du véhicule 165Attelage d’une remorque 167Écran grand froid 168Accessoires 168
INFORMATIONS PRATIQUES 140  169
Motorisations essence 170Masses essence 171Motorisations Diesel 172Masses Diesel 173Dimensions 174Éléments d’identifi cation 175
CARACTÉRISTIQUES TECHNIQUES 170  176
AUDIO et TÉLÉMATIQUE 177  251
RECHERCHE VISUELLE 252  255
INDEX ALPHABÉTIQUE 256  260
Urgence ou assistance 177WIP Nav+ 179WIP Sound 233
7
8
9
10
11

10
i
i
i
149
INFORMATIONS PRATIQUES
CHAÎNES À NEIGE
En condition hivernales, les chaînes à
neige améliorent la traction ainsi que le
comportement du véhicule lors des frei-
nages. Les chaînes à neige doivent être
montées uniquement sur les
roues avant. Elles ne doivent pas
être montées sur les roues de se-
cours de type «galette».
Veuillez tenir compte de la régle-
mentation spécifi que à chaque
pays pour l’utilisation des chaînes
à neige et la vitesse maximale
autorisée. Conseils d’installation
 Si vous devez installer les chaînes
pendant votre trajet, arrêtez votre
véhicule sur une surface plane, en
bord de route.
 Serrez le frein de stationnement et posez éventuellement des cales
sous les roues pour éviter que votre
véhicule ne glisse.
 Installez les chaînes en suivant les instructions fournies par le fabri-
cant.
 Démarrez lentement et roulez quel- ques instants, sans dépasser la vi-
tesse de 50 km/h.
 Arrêtez votre véhicule et vérifi ez que les chaînes sont correctement
tendues.
Evitez de rouler sur route dénei-
gée, pour ne pas endommager
les pneumatiques de votre véhi-
cule ainsi que la chaussée. Il est
recommandé de s’entraîner au
montage des chaînes avant le dé-
part, sur un sol plat et sec. Si vo-
tre véhicule est équipé de jantes
en alliage d’aluminium, vérifi ez
qu’aucune partie de la chaîne ou
des fi xations n’entre en contact
avec la jante.
Utilisez uniquement des chaînes
conçues pour être montées sur le type
de roues qui équipent votre véhicule :
Pour plus d’informations sur les chaînes
à neige, consultez le réseau PEUGEOT
ou un atelier qualifi é.
Dimensions des
pneumatiques chaînables Taille de maillon
max.
225/40 R18 7 mm
225/45 R17 9 mm
215/55 R16 9 mm
205/55 R16 9 mm

11
174
CARACTÉRISTIQUES TECHNIQUES
DIMENSIONS (EN MM)

11
i
175
CARACTÉRISTIQUES TECHNIQUES
ÉLÉMENTS D’IDENTIFICATION
Différents dispositifs de marquage visi-
bles pour l’identifi cation et la recherche
du véhicule. Une pression de gonfl age insuffi -
sante augmente la consommation
de carburant. Le contrôle de la pression de gon-
fl age doit être effectué à froid au
moins tous les mois.
A. Numéro de série sous le capot
moteur.
Ce numéro est gravé sur la carros- serie à proximité du support d’amor-
tisseur.
Pour y accéder, soulevez le cache plastique. B. Numéro de série sur la traverse
inférieure de pare-brise.
Ce numéro est inscrit sur une éti- quette collée et visible à travers le
pare-brise.
C. Etiquette constructeur.
Ce numéro est inscrit sur une éti- quette autodestructive collée sur
l’entrée de porte, sous la gâche de
porte, côté droit. D. Etiquette pneumatiques/peinture.
Cette étiquette est collée sur l’en-
trée de porte, côté conducteur.
Elle comporte les informations suivan-
tes :
- les pressions de gonfl age à vide et en charge,
- les dimensions des pneumatiques,
- la pression de gonfl age de la roue de secours,
- la référence de la couleur de la pein- ture.

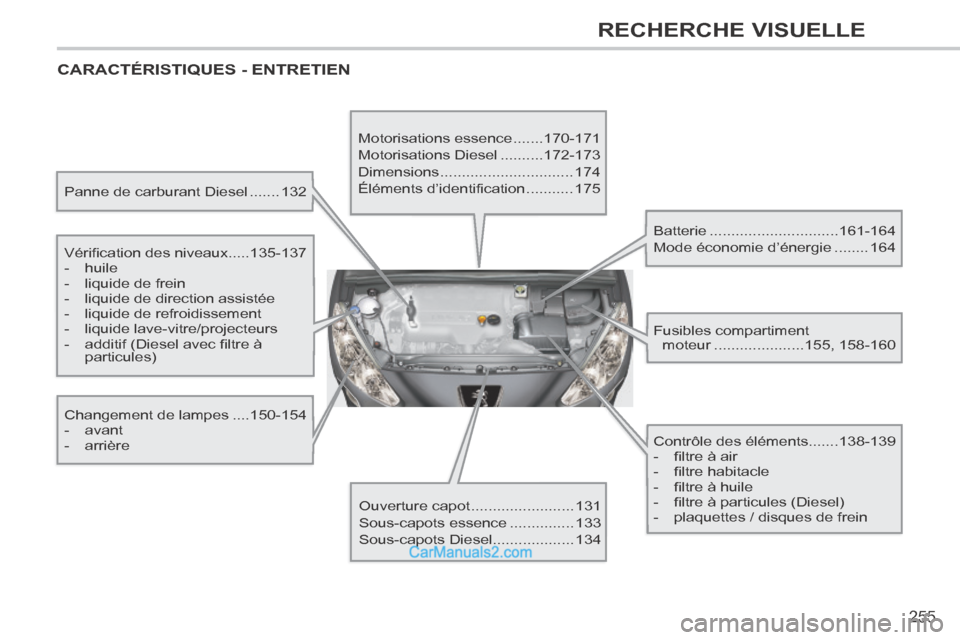

255
RECHERCHE VISUELLE
CARACTÉRISTIQUES - ENTRETIEN
Panne de carburant Diesel .......132
Vérification des niveaux .....135-137
- huile
- liquide de frein
- liquide de direction assistée
- liquide de refroidissement
- liquide lave-vitre/projecteurs
- additif (Diesel avec fi ltre à particules)
Changement de lampes .... 150-154
- avant
- arrière Motorisations essence .......
170-171
Motorisations Diesel .......... 172-173
Dimensions ............................... 174
Éléments d’identification ........... 175
Ouverture capot ........................ 131
Sous-capots essence ............... 133
Sous-capots Diesel ...................134 Batterie ..............................
161-164
Mode économie d’énergie ........ 164
Fusibles compartiment moteur ..................... 155, 158-160
Contrôle des éléments .......138-139
- fi ltre à air
- fi ltre habitacle
- fi ltre à huile
- fi ltre à particules (Diesel)
- plaquettes / disques de frein

257
INDEX ALPHABÉTIQUE
Date (réglage) ............................41, 43
Dégivrage .........................................47
Délestage (mode) ...........................164
Démarrage de secours ...................162
Démarrage du véhicule ............63, 11 6
Démarrer ........................................Démarrer ........................................Démarrer162
Démontage d'une roue ...................147
Démontage du surtapis ....................90
Détection de sous-gonflage....122, 146
Détrompeur carburant ......................75
Déverrouillage ..................................61
Déverrouillage de l'intérieur ..............Déverrouillage de l'intérieur ..............Déverrouillage de l'intérieur71
Déverrouillage du coffre .............61, 73
Diagnostic véhicule ..........................39
Dimensions .....................................174
Disques de freins............................139
Eclairage coffre ................................85
Eclairage d'accompagnement ....78, 79
Eclairage d'accueil ......................80, 85
Eclairage d'ambiance .......................85
Eclairage directionnel .......................81
Eclairage intérieur ......................Eclairage intérieur ......................Eclairage intérieur84, 85
Eclairage planche de bord ...............36
Eco-conduite.....................................19
Eco-conduite (conseils) ....................19
Economie d'énergie (mode) ...........164
Ecran couleur escamotable ........42, 44
Fermeture des portes .......................70
Fermeture du coffre ..........................73
Fermeture du toit escamotable ..........4
Feux antibrouillard arrière ........77, 153
Feux arrière ....................................153
Feux au xénon................................150
Feux de croisement ..........76, 150, 151
Feux de détresse..............................93
Feux de plaque minéralogique .......153
Feux de position .........76, 78, 150, 153
Feux de recul..................................153
Feux de route ...................76, 150, 151
Feux de stop...................................153
Feux diurnes .............................78, 150
Feux diurnes à LED .........................78
Feux halogènes ..............................150
CHECK .............................................35
Clé à télécommande ............61, 63, 65
Clignotants................................93, 152
Coffre ................................................73
Coffre (aménagements) ...................92
Coffre (ouverture) .............................61
Combinés .............................21, 22, 35
Commande au volant de l'autoradio ..............................235
Commande de chauffe-nuque ..........56
Commande d'éclairage.....................76
Commande de secours portes .........72
Commande des lève-vitres...............68
Commande des quatre vitres ...........68
Commande des sièges chauffants ...56
Commande d'essuie-vitre ...........82, 83
Commande du toit escamotable ........4
Compte-tours ..............................21, 22
Compteur ....................................Compteur ....................................Compteur21, 22
Compteur kilométrique journalier .....Compteur kilométrique journalier .....Compteur kilométrique journalier35
Conduite économique ......................19
Configuration du véhicule ...........39, 42
Consommation carburant .................19
Consommation d'huile ....................135
Contact .............................................63
Contrôle de pression (avec kit) ......140
Contrôle du niveau d'huile moteur ...Contrôle du niveau d'huile moteur ...Contrôle du niveau d'huile moteur32
Contrôle dynamique de stabilité (CDS) ...................26, 95
Contrôles ................133, 134, 138, 139
Crevaison .......................................140
Cric .................................................145
D
E
F
Ecran couleur et cartographique ...................183, 222
Ecran grand froid ............................168
Ecran monochrome ................236, 246
Ecran multifonction (avec autoradio) ...............39, 42, 44
Eléments d'identification .................175
Enfants ....................................109-113
Entrée auxiliaire ..............219, 240, 241
Entretien courant ..............................19
Environnement ...........................19, 65
Essuie-vitre .................................82, 83
Etiquettes d'identification ................175
