Page 241 of 305
Péče o vozidlo239
Přední ukazatel směru (2).
Obrysová světla/světla pro jízdu ve
dne jsou zkonstruována ze svítivých
diod (LED) a nelze je měnit.
Osvětlení pro zahýbání (1) 1. Otočte víčkem (1) proti směru hodinových ručiček a sejměte je.
2. Otočte držákem žárovky proti směru hodinových ručiček
a vyklesněte jej. Vytáhněte držák
žárovky z reflektoru.
3. Odpojte patici žárovky od konektoru tahem.
4. Vyměňte žárovku a připojte držák
žárovky ke konektoru.
5. Vložte držák žárovky, nasaďte dva výčnělky do reflektoru
a otočte ve směru hodinových
ručiček.
6. Nasaďte víčko a otáčejte jím po směru hodinových ručiček.
Přední ukazatel směru (2)
1. Otočte paticí žárovky (2) protisměru hodinových ručiček
a odpojte ji. Vytáhněte patici
žárovky z reflektoru.
Page 242 of 305
240Péče o vozidlo
2. Vyjměte žárovku z paticeotáčením proti směru hodinových
ručiček.
3. Vyměňte a vložte novou žárovku do patice otáčením ve směru
hodinových ručiček.
4. Vložte patici žárovky do reflektoru
a otočte ji ve směru hodinových
ručiček.
Světla do mlhy
Žárovky jsou přístupné zespodu
vozidla.1. Vyšroubujte vnější šrouby krytu označené šipkami.
2. Odklopte kryt.
Otočte patici žárovky proti směru
hodinových ručiček a vyjměte ji ze
světlometu.
3. Stisknutím přídržného výčnělku odpojte patici žárovky od
konektoru.
4. Vyjměte a vyměňte patici žárovky
se žárovkou a připojte konektor.
5. Vložte patici žárovky do reflektoru, otočte ji ve směru
hodinových ručiček a zajistěte.
6. Namontujte kryt se šrouby.
Page 243 of 305
Péče o vozidlo241Koncová světla
1. Odklopte kryt šroubu.
2. Vyšroubujte šrouby označenéšipkami.
3.Opatrně vytáhněte sestavu světla
z přídržných čepů a sejměte ji.
4. Odpojte konektor od sestavy světla.
5. Vyjměte a vyměňte žárovkuotočením patice žárovky.
Světlo ukazatele směru ( 1)
Koncová světla ( 2)
Brzdové světlo ( 3)
Page 244 of 305
242Péče o vozidlo
Koncová světla se svítivými
diodami (LED) pro koncové
a brzdové světlo
Měnit lze pouze ukazatele směru
( 1 ).
Vyjměte a vyměňte žárovku
otočením patice žárovky.
6. Připojte konektor k sestavě světla.
7. Nasaďte sestavu světla na přídržné čepy a namontujte
sestavu světla šrouby.
8. Zasaďte kryt šroubu.
Světla pro couvání (4) v zadních výklopných dveřích
1. Otevřete dveře zavazadlového prostoru a vytáhněte kryt.
2. Otočte držákem žárovky protisměru hodinových ručiček
a vyjměte ho ze světlometu.
3. Vyjměte žárovku z patice tahem.
4. Vyměňte a vložte novou žárovku do patice.
5. Vložte patici žárovky do reflektoru
a otočte ji ve směru hodinových
ručiček.
6. Namontujte kryt.

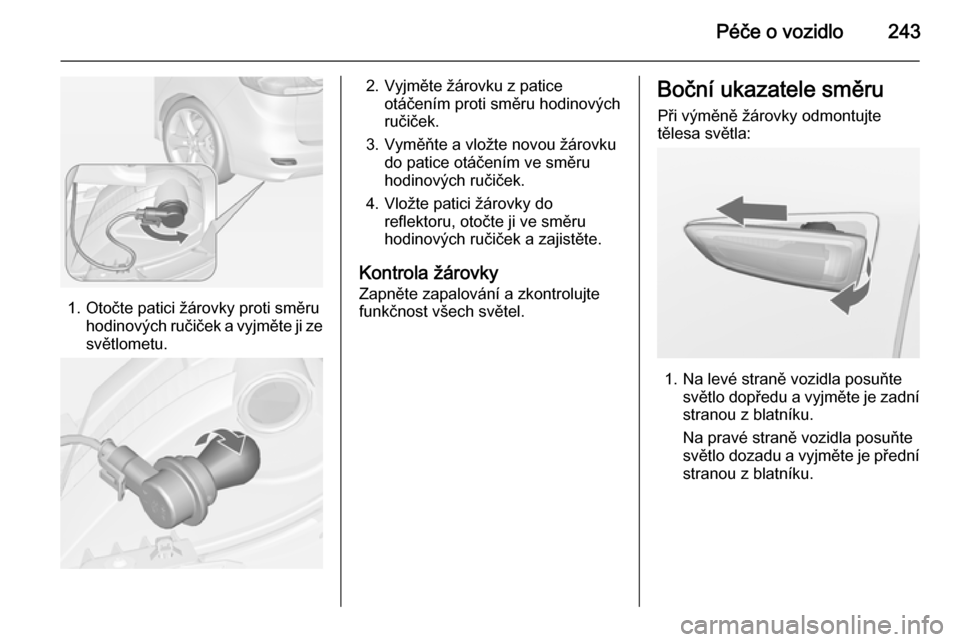

Zadní světlo do mlhy
Žárovky jsou přístupné zespodu
vozidla.
Page 245 of 305
Péče o vozidlo243
1. Otočte patici žárovky proti směruhodinových ručiček a vyjměte ji ze
světlometu.
2. Vyjměte žárovku z patice otáčením proti směru hodinových
ručiček.
3. Vyměňte a vložte novou žárovku do patice otáčením ve směru
hodinových ručiček.
4. Vložte patici žárovky do reflektoru, otočte ji ve směru
hodinových ručiček a zajistěte.
Kontrola žárovky Zapněte zapalování a zkontrolujte
funkčnost všech světel.Boční ukazatele směru
Při výměně žárovky odmontujte
tělesa světla:
1. Na levé straně vozidla posuňte světlo dopředu a vyjměte je zadní
stranou z blatníku.
Na pravé straně vozidla posuňte
světlo dozadu a vyjměte je přední
stranou z blatníku.
Page 246 of 305
244Péče o vozidlo
2. Otočte držák žárovky proti směruhodinových ručiček a vymontujte
ho z tělesa.
3. Vytáhněte žárovku od držáku žárovky a vyměňte ji.
4. Vložte objímku žárovky a otočte ji
ve směru hodinových ručiček.
5. Na levé straně vozidla: zasuňte přední konec do blatníku, posuňte
dopředu a zasuňte zadní konec.
Na pravé straně vozidla: zasuňte
zadní konec do blatníku, posuňte
dozadu a zasuňte přední konec.
Osvětlení registrační
značky1. Zasuňte šroubovák do vybrání krytu, zatlačte ho ke straně
a uvolněte pružinu. Sejměte kryt.
2. Vyjměte žárovku z patice tahem.
3. Vyměňte žárovku a vložte ji do patice.
4. Zatlačte kryt do pouzdra.
Osvětlení interiéru Osvětlení interiéru, lampičky na
čtení Žárovky nechte vyměnit v servisu.
Page 247 of 305
Péče o vozidlo245
Osvětlení zavazadlového
prostoru Žárovky nechte vyměnit v servisu.
Osvětlení přístrojové
desky
Žárovky nechte vyměnit v servisu.Elektrická soustava
Pojistky
Údaje na náhradní pojistce se musejí
shodovat s údaji na vadné pojistce.
Ve vozidle se nacházejí tři pojistkové
skříňky:
■ vpředu vlevo v motorovém prostoru,
■ u vozidel s levostranným řízením uvnitř vozidla za odkládací
schránkou řidiče nebo u vozidel
s pravostranným řízením za
odkládací schránkou spolujezdce,
■ za krytem na levé straně zavazadlového prostoru.
Před výměnou pojistky vypněte
příslušný spínač a zapalování.
Ve vozidle jsou použity různé typy
pojistek.
Page 248 of 305
246Péče o vozidlo
V závislosti na typu pojistky lze
přepálenou pojistku poznat podle
roztaveného drátku. Pojistku
vyměňte pouze v případě, že byla
odstraněna příčina poruchy.
Některé funkce jsou chráněny
několika pojistkami.
Pojistky je také možné zasunout do
pozic, kde není připojena žádná
funkce.
Pinzeta na pojistky Pinzeta na pojistky se může nacházetv pojistkové skříňce v motorovém
prostoru.
Pinzetu na pojistky nasaďte podle
typu pojistky se shora nebo ze strany
a pojistku vytáhněte.
Pojistková skříňka
v motorovém prostoru
Pojistková skříňka se nachází vpředu
vlevo v motorovém prostoru.
Vyklesněte kryt a složte jej nadoraz
nahoru. Sundejte kryt svisle nahoru.
