2014 OPEL ZAFIRA C ESP

Arrumação79
3. Prender ambas as rodas dasbicicletas nos nichos previstos
usando cintos de retenção.
4. Verificar que a bicicleta está bem fixa.
Atenção
Assegurar-se que o espaço entre
a bicicleta e o veículo é de pelo
menos 5 cm. Se necessário,
liberte o guiador e rode para o
lado.
Fixação do adaptador
Quando forem transportadas mais de duas bicicletas, o adaptador tem deser fixo antes de se poder fixar a
segunda bicicleta.
1. Fixar o adaptador no sistema de
suporte traseiro conformeilustrado.
2. Rodar a alavanca (1) para a frente, segurando-a, de seguida
baixar o adaptador (2) na traseira.
3. Soltar a alavanca e verificar se o adaptador esta fixamenteencaixado.

Arrumação91
O tapete de protecção pode ser
dobrado em 4 partes (série) ou 8
partes (flexível) com um fecho de
correr ao centro e transversalmente
dobrado em 4 partes.
Seguem-se alguns exemplos de
utilização dos tapetes.
Antes de dobrar e desdobrar o tapete,
têm de ser removidos todos os
componentes das calhas laterais e
dos olhais de fixação. Os olhais de
fixação têm de estar na posição
arrumada.
A cobertura da bagageira entre a
porta da bagageira e a segunda fila
de bancos
é possível com o tapete de protecção
interior de série e com o tapete de
protecção interior flexível dobrado
pelo fecho de correr para metade (dupla camada).
O tapete está localizado dobrado em
quatro por trás dos bancos
levantados da terceira fila.
■ Rebater a terceira fila de bancos.
■ Desdobrar as partes do tapete dobrado, de modo a que a primeira
parte seja levantada no segundo
encosto da segunda fila.
■ Ao rebater-se os encostos da segunda fila, o tapete é
automaticamente desdobrado e
cobre o espaço entre as filas de
bancos.
■ Para levantar um banco da terceira
fila, dobrar o tapete ao meio na
longitudinal.

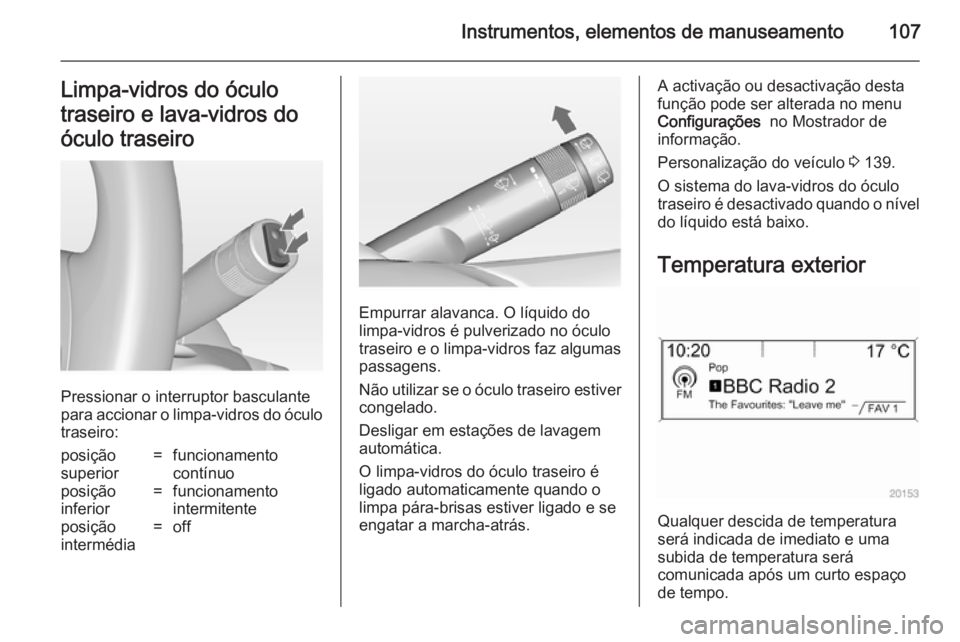

Instrumentos, elementos de manuseamento107Limpa-vidros do óculo
traseiro e lava-vidros do
óculo traseiro
Pressionar o interruptor basculante
para accionar o limpa-vidros do óculo traseiro:
posição
superior=funcionamento
contínuoposição
inferior=funcionamento
intermitenteposição
intermédia=off
Empurrar alavanca. O líquido do
limpa-vidros é pulverizado no óculo
traseiro e o limpa-vidros faz algumas passagens.
Não utilizar se o óculo traseiro estiver congelado.
Desligar em estações de lavagem
automática.
O limpa-vidros do óculo traseiro é
ligado automaticamente quando o
limpa pára-brisas estiver ligado e se
engatar a marcha-atrás.
A activação ou desactivação desta
função pode ser alterada no menu
Configurações no Mostrador de
informação.
Personalização do veículo 3 139.
O sistema do lava-vidros do óculo
traseiro é desactivado quando o nível
do líquido está baixo.
Temperatura exterior
Qualquer descida de temperatura
será indicada de imediato e uma
subida de temperatura será
comunicada após um curto espaço de tempo.

108Instrumentos, elementos de manuseamento
Se a temperatura exterior descer
abaixo dos 3 °C, é apresentada uma
mensagem de aviso no Centro de
Informação do Condutor com
Mostrador Avançado ou Mostrador
Combinado Avançado
9 Aviso
Pode já haver gelo na estrada,
apesar de o visor indicar alguns graus acima dos 0 °C.
Relógio
A data e a hora são apresentado no
Mostrador de informação.
Definições de hora e data
CD 300/CD 400/CD 400plus e Navi
600/Navi 900
Premir o botão CONFIG. O menu
Configurações é visualizado.
Seleccione Hora e data .
Opções de definições
seleccionáveis:
■ Acertar hora : Altera a hora
apresentada no visor.
■ Ajustar data : Altera a data
apresentada no visor.
■ Definir form. hora : Altera a
indicação das horas entre 12
horas e 24 horas .
■ Definir formato da data : Altera a
indicação da data entre MM/DD/
AAAA e DD.MM.AAAA .
■ Mostrar hora : Liga/Desliga a
indicação da hora no visor.
■ Sincron. do tempo RDS : O sinal
RDS da maioria dos transmissores VHF define a hora
automaticamente. A sincronização
da hora RDS pode demorar alguns
minutos. Alguns transmissores não
enviam o sinal de hora correcto.
Nesses casos, recomenda-se que
se desligue a sincronização
automática da hora.
Personalização do veículo 3 139.
Definições de hora e data CD 600/Navi 650/Navi 950
Premir o botão Config e seleccionar a
opção Hora e Data do menu para
visualizar o submenu respectivo.

110Instrumentos, elementos de manuseamento
Existem outras tomadas de 12 Volt na
consola traseira
e na parede esquerda da bagageira.
Não exceder o consumo máximo de
120 watt.
Com a ignição desligada, as tomadas
de energia são desactivadas. Além
disso, as tomadas de energia são
desactivadas no caso de baixa
tensão da bateria do veículo.
Os acessórios eléctricos ligados
devem respeitar os requisitos de
compatibilidade electromagnética da
DIN VDE 40 839.
Não ligar quaisquer equipamentos
acessórios de fornecimento de
corrente, por exemplo aparelhos de
carregamento eléctrico ou baterias.
Não danificar a tomada utilizando
fichas incorrectas.
Sistema Start/Stop 3 174.Isqueiro
O isqueiro encontra-se na consola da
frente. Rebater a cobertura.
Empurrar o isqueiro para dentro.
Desliga-se automaticamente quando
a resistência estiver incandescente.
Puxar o isqueiro para fora.
Cinzeiros
Atenção
A utilizar apenas para cinza e não para lixos combustíveis.

112Instrumentos, elementos de manuseamento
Alguns modelos estão equipados
com um botão de reinício entre o
velocímetro e o Centro de Informação
do Condutor: para reiniciar manter o
botão desactivado durante alguns
segundos com a ignição ligada.
O conta-quilómetros parcial conta até distâncias de 2000 quilómetros e em
seguida reinicia a 0.
Conta-rotações
Apresenta a velocidade do motor.
Conduzir de forma a que as rotações do motor sejam sempre as mais
baixas possível.
Atenção
Se o ponteiro estiver na zona vermelha de perigo é porque se
excedeu as rotações máximas
permitidas do motor. Motor em
risco.
Indicador do nível de
combustível
Indica o nível do combustível ou a
pressão do gás no depósito,
consoante o modo de funcionamento.
O indicador de controlo i acende-
-se se o nível de combustível no
depósito estiver baixo. Reabastecer o
veículo imediatamente se piscar.
Durante o funcionamento a gás
liquefeito, o sistema comuta
automaticamente para o
funcionamento a gasolina quando os
depósitos de gás estão vazios
3 113.
Nunca deixar o depósito ficar
totalmente vazio.
A quantidade necessária para atestar
o veículo pode ser inferior à
capacidade do depósito
especificada, consoante a
quantidade de combustível ainda
existente no depósito.

122Instrumentos, elementos de manuseamentoAdBlue
Y acende-se ou pisca a amarelo.
Acende-se A velocidade máxima será limitada a
100 km/h no próximo arranque.
Pisca
Limitação adicional da velocidade máxima até ao impedimento de novo
arranque.
AdBlue 3 179.
Sistema de controlo da
pressão dos pneus
w acende-se ou pisca a amarelo.
Acende-se Perda da pressão dos pneus. Pararimediatamente e verificar as pressão
dos pneus.Pisca
Avaria no sistema ou pneu montado
sem sensor de pressão (p. ex. roda
sobresselente). Depois de
60-90 segundos as luzes de aviso
acendem continuamente. Consultar
uma oficina.
Pressão do óleo de motor I acende-se a vermelho.
Acende-se quando se liga a ignição e apaga-se pouco depois de o motor
entrar em funcionamento.
Acende-se quando o motor está a trabalharAtenção
A lubrificação do motor pode ser
interrompida. Isso pode resultar em danos no motor e/ou em
bloqueio das rodas motrizes.
1. Pressione a embraiagem.
2. Seleccionar ponto morto, colocar o selector em N.
3. Saia da circulação normal o mais
rapidamente possível sem
impedir a circulação de outros
veículos.
4. Desligar a ignição.9 Aviso
Quando o motor está desligado, é
necessária mais força para travare mexer a direcção. Durante um
Autostop a unidade de servofreio
continuará a estar operacional.
Não retirar a chave até o veículo
estar parado, caso contrário a
tranca da direcção pode engatar
inesperadamente.
Verificar o nível do óleo antes de
procurar a ajuda de uma oficina
3 245.
Nível de combustível baixo
i acende-se ou pisca a amarelo.
Acende-se
O nível do combustível no depósito está demasiado baixo.

128Instrumentos, elementos de manuseamento
Os sub menus são:
■Indicação de passagem de caixa : A
mudança actual está indicada no
interior de uma seta. O número
acima recomenda engrenar uma
velocidade superior, para
poupança de combustível.
Visor de índice Eco : O consumo de
combustível actual está indicado
num visor de segmento. Para uma
condução económica, adapte o seu
estilo de condução para manter os
segmentos guardados dentro da
área Eco. Quantos mais
segmentos estiverem preenchidos, maior o consumo de combustível.
Simultaneamente, é indicado o
valor do consumo de energia.
■ Cons. Princip. : lista dos principais
consumidores de disponibilização de conforto ligados, é apresentada
por ordem descendente. É indicado
o potencial de poupança de
combustível. Um consumidor
desligado desaparece da lista e o
valor de consumo é actualizado.
Durante condições esporádicas de
condução, o motor activará
automaticamente o óculo traseiro
aquecido para aumentar a carga do
motor. Nesse caso, o aquecimento
do óculo traseiro é indicado como
um dos principais consumidores,
sem activação por parte do cliente.
■ Consumo Médio : Apresenta o
desenvolvimento do consumo
médio ao longo de 50 km. Os
segmentos preenchidos
apresentam o consumo em etapas
de 5 km e mostram o efeito da
topografia ou comportamento de
condução no consumo de
combustível.
