170Guida e funzionamento
Un LED acceso nel pulsante del si‐
stema di ausilio al parcheggio r o
D indica che il sistema è operativo.
Durante la marcia in avanti a bassa
velocità, il sistema di ausilio al par‐ cheggio anteriore può anche essere
attivato premendo brevemente il pul‐
sante di ausilio al parcheggio r o
D .
Una volta premuto il pulsante durante
un ciclo di accensione, il sistema di
ausilio al parcheggio anteriore viene
sempre riattivato quando il veicolo
scende al di sotto di un certo valore.
Indicazione
Il sistema avvisa il conducente con
segnali acustici di potenziali ostacoli
pericolosi dietro e davanti al veicolo.
A seconda di quale lato del veicolo è
più vicino a un ostacolo, si sentiranno
le rispettive segnalazioni acustiche
all'interno del veicolo. La frequenza
dei segnali acustici aumenta con l'av‐ vicinarsi del veicolo all'ostacolo.
Quando la distanza è inferiore a circa
30 cm, il segnale acustico diventa
continuo.
Inoltre la distanza con gli ostacoli viene visualizzata nel Driver Informa‐
tion Centre.L'indicazione della distanza nel Driver
Information Center può essere inibita
da messaggi del veicolo con una prio‐ rità superiore. Dopo aver approvato il
messaggio premendo il pulsante
SET/CLR sulla leva degli indicatori di
direzione, il sistema visualizza nuo‐
vamente la distanza.
Disattivazione
Il sistema si disattiva automatica‐
mente quando il veicolo avanza oltre
una determinata velocità.
È inoltre possibile disattivare manual‐
mente il sistema premendo breve‐
mente il pulsante del sistema di ausi‐
lio al parcheggio r o D .
Quando il sistema viene disattivato, il LED nel pulsante si spegne e il Driver
Information Center visualizza Ausilio
al parcheggio Off .
Guasto
In caso di guasto del sistema o di mal‐ funzionamento causato da condizioni
temporanee come sensori ricoperti di
neve, il Driver Information Centre vi‐
sualizza un messaggio.

Guida e funzionamento171
Dispositivo di assistenza al
parcheggio avanzato
Il sistema avanzato di ausilio al par‐
cheggio propone al conducente uno
spazio di parcheggio dando le rispet‐
tive istruzioni sul Driver Information
Centre ed emettendo segnalazioni acustiche. Il conducente deve con‐
trollare accelerazione, frenata, ster‐
zata e cambio di marci.
Il sistema impiega i sensori del si‐
stema di ausilio al parcheggio ante‐
riore-posteriore in abbinamento a due sensori supplementari montati su en‐
trambi i lati del paraurti anteriore e
posteriore.
Pulsante D
e logica operativa
Sia il dispositivo di assistenza al par‐
cheggio avanzato che il sistema di
ausilio al parcheggio anteriore-poste‐
riore (vedi descrizione precedente)
verranno azionati mediante il pul‐ sante D.
Una breve pressione del pulsante
D attiva o disattiva il sistema di au‐
silio al parcheggio.
Una pressione lunga del pulsante
D (circa un secondo) attiva o disat‐
tiva il dispositivo di assistenza al par‐
cheggio avanzato.
La logica del pulsante aziona i sistemi premendo come segue:
■ sistema di ausilio al parcheggio an‐
teriore-posteriore attivo: una breve
pressione del pulsante lo disattiva.
■ sistema di ausilio al parcheggio an‐
teriore-posteriore attivo: una lunga
pressione del pulsante attiva il di‐
spositivo di assistenza al parcheg‐
gio avanzato.■ dispositivo di assistenza al par‐ cheggio avanzato attivo: una brevepressione attiva il sistema di ausilio
al parcheggio anteriore-posteriore.
■ dispositivo di assistenza al par‐ cheggio avanzato: una lunga pres‐
sione del pulsante disattiva il dispo‐
sitivo di assistenza al parcheggio
avanzato.
Attivazione
Quando si cerca uno spazio di par‐
cheggio, il sistema è pronto a funzio‐
nare premendo il pulsante D per
circa un secondo.

174Guida e funzionamento
Guasto
Il Driver Information Centre visualizza un messaggio se:
■ il sistema è difettoso,
■ il conducente non porta a termine con successo le manovre di par‐
cheggio,
■ il sistema non è funzionante.
Se un oggetto viene rilevato durante le manovre di parcheggio, Fermarsi
viene visualizzato sul Driver Informa‐
tion Centre. La rimozione dell'oggetto
in questione consentirà di proseguire
le manovre di parcheggio. Se l'og‐
getto non viene rimosso, il sistema
viene disattivato. Premere il pulsante
D per circa un secondo per attivare
il sistema e cercare un nuovo spazio
di parcheggio.
Note di base sui sistemi di
ausilio al parcheggio9 Avvertenza
In determinate circostanze, il si‐
stema potrebbe non rilevare gli
ostacoli a causa di superfici riflet‐
tenti di oggetti o capi di abbiglia‐
mento o di fonti esterne di rumore.
Prestare particolare attenzione
agli ostacoli bassi che potrebbero
danneggiare la parte inferiore del
paraurti.
Attenzione
Il sistema può non funzionare cor‐ rettamente se i sensori sono co‐
perti, per esempio, da neve o
ghiaccio.
Il sistema di ausilio al parcheggio può non funzionare correttamente a causa di carichi pesanti.

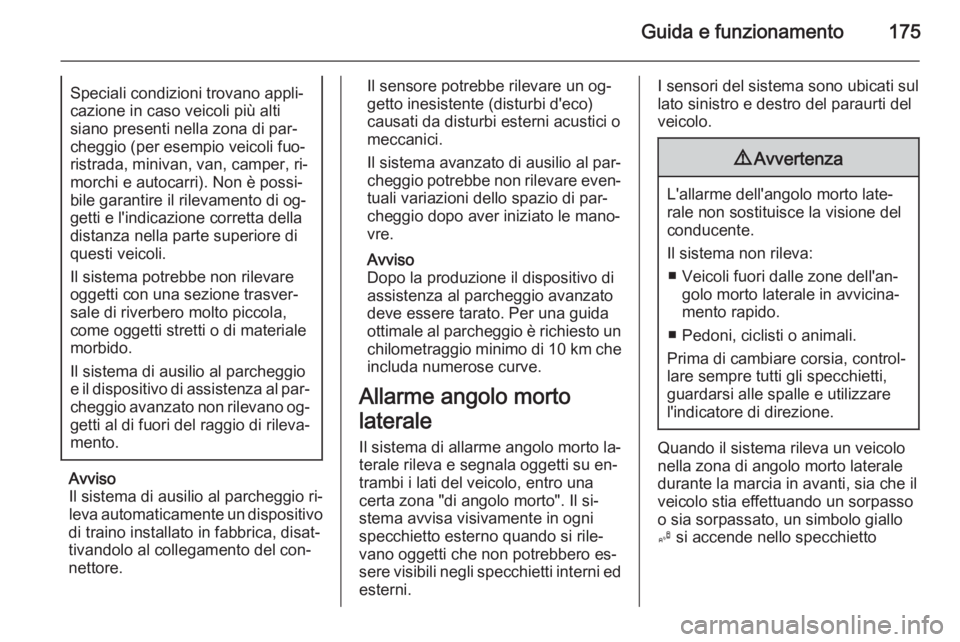

Guida e funzionamento175Speciali condizioni trovano appli‐
cazione in caso veicoli più alti
siano presenti nella zona di par‐
cheggio (per esempio veicoli fuo‐ ristrada, minivan, van, camper, ri‐
morchi e autocarri). Non è possi‐
bile garantire il rilevamento di og‐
getti e l'indicazione corretta della
distanza nella parte superiore di questi veicoli.
Il sistema potrebbe non rilevare
oggetti con una sezione trasver‐
sale di riverbero molto piccola,
come oggetti stretti o di materiale
morbido.
Il sistema di ausilio al parcheggio
e il dispositivo di assistenza al par‐ cheggio avanzato non rilevano og‐ getti al di fuori del raggio di rileva‐
mento.
Avviso
Il sistema di ausilio al parcheggio ri‐
leva automaticamente un dispositivo
di traino installato in fabbrica, disat‐
tivandolo al collegamento del con‐
nettore.
Il sensore potrebbe rilevare un og‐ getto inesistente (disturbi d'eco)
causati da disturbi esterni acustici o
meccanici.
Il sistema avanzato di ausilio al par‐
cheggio potrebbe non rilevare even‐ tuali variazioni dello spazio di par‐
cheggio dopo aver iniziato le mano‐
vre.
Avviso
Dopo la produzione il dispositivo di
assistenza al parcheggio avanzato
deve essere tarato. Per una guida
ottimale al parcheggio è richiesto un
chilometraggio minimo di 10 km che
includa numerose curve.
Allarme angolo morto
laterale Il sistema di allarme angolo morto la‐terale rileva e segnala oggetti su en‐
trambi i lati del veicolo, entro una
certa zona "di angolo morto". Il si‐
stema avvisa visivamente in ogni
specchietto esterno quando si rile‐
vano oggetti che non potrebbero es‐ sere visibili negli specchietti interni ed esterni.I sensori del sistema sono ubicati sul
lato sinistro e destro del paraurti del
veicolo.9 Avvertenza
L'allarme dell'angolo morto late‐
rale non sostituisce la visione del
conducente.
Il sistema non rileva: ■ Veicoli fuori dalle zone dell'an‐ golo morto laterale in avvicina‐
mento rapido.
■ Pedoni, ciclisti o animali.
Prima di cambiare corsia, control‐
lare sempre tutti gli specchietti,
guardarsi alle spalle e utilizzare
l'indicatore di direzione.
Quando il sistema rileva un veicolo
nella zona di angolo morto laterale
durante la marcia in avanti, sia che il
veicolo stia effettuando un sorpasso
o sia sorpassato, un simbolo giallo
B si accende nello specchietto

176Guida e funzionamento
esterno sul lato interessato. Se il con‐ducente attiva un indicatore di dire‐
zione, il simbolo B comincia a
lampeggiare in giallo per avvisare di non cambiare corsia.
L'allarme angolo morto laterale è at‐
tivo a velocità comprese tra 10 km/h
e 140 km/h. Velocità superiori ai
140 km/ora disattivano il sistema,
come segnalato dal simbolo luminoso B su entrambi gli specchietti esterni.
Riducendo di nuovo la velocità i sim‐
boli luminosi si spegneranno. Se un
veicolo viene quindi rilevato nella
zona di angolo morto, i simboli di av‐
vertimento B si illumineranno come
consueto sul lato interessato.
All'accensione del motore, entrambi i display degli specchietti esterni si ac‐
cendono brevemente per indicare
che il sistema è operativo.
Il sistema può essere attivato o disat‐ tivato nel menu Impostazioni del
Visualizzatore Info, personalizza‐
zione del veicolo 3 109.
Il Driver Information Center visualiz‐
zerà un messaggio di conferma della
disattivazione.
Zone di rilevamento Il sensore del sistema copre una zonadi circa 3 metri su entrambi i lati del
veicolo. Questa zona comincia in cor‐
rispondenza di ciascuno specchietto
esterno e si estende di circa 3 metri
verso la parte posteriore del veicolo.
L'altezza della zona è compresa tra
circa 0,5 metri e 2 metri dal suolo.
Il sistema viene disattivato se il vei‐
colo traina un rimorchio.L'allarme angolo morto laterale è con‐ cepito per ignorare oggetti fissi, come
guardrail, piloni, cordoli, pareti e tra‐
verse. I veicoli parcheggiati o i veicoli provenienti in senso contrario non
vengono rilevati.
Guasto
È possibile che in alcune circostanze
l'allarme non effettui alcuna segnala‐
zione; tali possibilità aumentano in
caso di pioggia.
L'allarme angolo morto laterale non
funziona se gli angoli destro e sinistro del paraurti posteriore sono coperti
da fango, sporco, neve, ghiaccio, fan‐
ghiglia o in caso di temporale. Istru‐
zioni per la pulizia 3 234.
In caso di guasto del sistema o mal‐
funzionamento causato da problemi
temporanei, il Driver Information Cen‐ ter visualizza un messaggio. Rivol‐
gersi ad un'officina.

Guida e funzionamento177Videocamera posterioreLa videocamera posteriore aiuta il
conducente durante le manovre in re‐
tromarcia visualizzando l'area poste‐ riore al veicolo.
Le immagini della videocamera sono
visualizzate sul Visualizzatore a colori Info.9 Avvertenza
La videocamera posteriore non
sostituisce la visione del condu‐ cente. Ricordare che gli oggetti al
di fuori del campo visivo della vi‐
deocamera e dei sensori del di‐
spositivo di assistenza al parcheg‐ gio avanzato, per es. sotto il pa‐raurti o sotto il veicolo, non sono
visualizzati.
Non andare in retromarcia guar‐
dando esclusivamente il Visualiz‐
zatore Info e controllare la zona
retrostante e attorno al veicolo
prima di effettuare la retromarcia.
Attivazione
La videocamera posteriore viene au‐
tomaticamente attivata all'inseri‐
mento della retromarcia.
Funzionamento
La videocamera è montata tra le luci
della targa e ha un angolo visivo di
130°.
L'area visualizzata dalla videocamera è limitata. La distanza dell'immagine
visualizzata non corrisponde alla di‐
stanza effettiva.
Linee di riferimento
Le linee di riferimento dinamiche
sono linee orizzontali a una distanza
di 1 metro una dall'altra e proiettate
sull'immagine per definire la distanza
degli oggetti visualizzati.

178Guida e funzionamento
La traiettoria del veicolo viene indi‐
cata in base all'angolo di sterzata.
La funzione può essere disattivata nel
menu Impostazioni del
Visualizzatore Info. Personalizza‐
zione del veicolo 3 109.
Simboli di avvertimento
I simboli di avvertimento sono indicati
come triangoli 9 sull'immagine e in‐
dicano ostacoli rilevati dai sensori po‐ steriori del dispositivo di assistenza al
parcheggio avanzato.
Inoltre 9 appare nella riga superiore
del Visualizzatore Info segnalando di
controllare la zona circostante del vei‐ colo.
La riga superiore del display può es‐
sere cancellata spingendo la mano‐
pola multifunzione.
Impostazioni display
La luminosità può essere regolata tra‐
mite i pulsanti su/giù della manopola
multifunzione.
Il contrasto può essere regolato tra‐
mite i pulsanti destra/sinistra della
manopola multifunzione.
Disattivazione
La videocamera viene disattivata al
superamento di una certa velocità di
marcia avanti o se la retromarcia non viene inserita entro circa 10 secondi.
L'attivazione o la disattivazione della
videocamera posteriore può essere modificata nel menu Impostazioni del
Visualizzatore Info. Personalizza‐
zione del veicolo 3 109.
Guasto I messaggi di guasto vengono visua‐
lizzati con un 9 nella riga superiore
del Visualizzatore Info.
La videocamera posteriore potrebbe
non funzionare correttamente se:
■ l'ambiente circostante è buio;
■ il fascio di luce del sole o dei fari colpisce direttamente la lente della
videocamera;
■ la lente della videocamera è co‐ perta da ghiaccio, neve, fango o al‐tro materiale estraneo. Pulire la
lente con acqua e asciugare con un
panno morbido;

210Cura del veicolo
N.Circuito1Centralina del motore2Sonda lambda3Iniezione del carburante,impianto di accensione4Iniezione del carburante,
impianto di accensione5–6Riscaldamento degli specchietti7Comando ventola8Sonda lambda, raffreddamento
motore9Sensore del lunotto10Sensore della batteria del veicolo11Apertura bagagliaio12Fari autoadattativi, controllo
automatico dei fari13Valvole ABS14–N.Circuito15Centralina del motore16Motorino di avviamento17Centralina del cambio18Lunotto termico19Alzacristalli elettrici anteriori20Alzacristalli elettrici posteriori21Centro elettrico posteriore22Abbagliante sinistro (alogeno)23Sistema lavafari24Anabbagliante destro (xeno)25Anabbagliante sinistro (xeno)26Fendinebbia27Riscaldamento del carburante
diesel28Sistema Start stop29Freno di stazionamento elettrico30Pompa ABS
