2014 OPEL ASTRA J ESP

212Řízení vozidla a jeho provoz
Důležité rady pro používánísystému parkovacího asistenta9 Varování
Za určitých podmínek může určitý
typ lesklého povrchu objektu nebo
oděv, stejně tak jako určitý typ
venkovního hluku způsobit, že
systém nesprávně detekuje
překážku.
Zvláštní pozornost je nutné
věnovat nízkým překážkám, které mohou poškodit dolní část
nárazníku.
Výstraha
Výkonnost čidel může být
snížena, pokud jsou zakryty např.
ledem nebo sněhem.
V důsledku těžkého nákladu může být snížena výkonnost systému
parkovacího asistenta.
Zvláštní podmínky platí pokud
jsou zahrnuty vyšší vozidla (např.
terénní vozidla, malá dodávková
auta, dodávková auta). Zjištění
překážek v horní části těchto
vozidel nelze zaručit.
Překážky s velmi malým
odrazovým průřezem, jako jsou
překážky úzkého tvaru, nebo
měkké materiály, nemusí být
systémem zaznamenány.
Parkovací asistent nedetekuje
předměty mimo dosah detekce.
Poznámky
Systém parkovacího asistenta
automaticky rozpozná tažné
zařízení nainstalované ve výrobním
závodě. Je vypnut, když je zapojena
přípojka.
Je možné, že snímač zaznamenal
neexistující překážku (rušivý odraz)
zapříčiněnou vnějším zvukovým
nebo mechanickým rušením.
Systém progresivního parkovacího
asistenta nemusí zareagovat na změny v parkovacím místě
provedené po zahájení
rovnoběžného parkovacího
manévru.
Upozornění na mrtvý úhel
Systém upozornění na mrtvý úhel
detekuje a hlásí předměty na obou
stranách vozidla uvnitř zadané oblasti
„mrtvého úhlu“. Systém poskytuje vizuální upozornění v jednotlivých
vnějších zrcátkách, pokud detekuje
objekty, které nemusí být vidět
vnitřním ani ve vnějších zrcátkách.
Čidla systému jsou umístěna
v nárazníku na levé a pravé straně
vozidla.9 Varování
Upozornění na mrtvý úhel
nenahrazuje pozornost řidiče.
Systém nedetekuje: ■ Vozidla mimo mrtvý úhel, která se mohou rychle přibližovat.
■ Chodce, cyklisty nebo zvířata.
Před změnou jízdního pruhu se
vždy podívejte do všech zrcátek,
podívejte se přes rameno
a použijte ukazatel směru.

214Řízení vozidla a jeho provoz
Pohled z kamery je zobrazován na
barevném informačním displeji.9 Varování
Zadní kamera nenahrazuje oči
řidiče. Všimněte si, že předměty,
které leží mimo zorné pole kamery a čidel progresivního brzdového
asistenta, např. pod nárazníkem
nebo pod vozidlem, nejsou
zobrazovány.
Při couvání s vozidlem
nespoléhejte pouze na informační
displej a předtím si zkontrolujte
prostor za vozidlem a okolo něho.
Zapnutí
Zadní kamera je aktivována
automaticky, když je zařazen zpětný
chod.
Funkčnost
Kamera je namontována v rukojeti
zadních výklopných dveří a má zorné
pole 130°.
Díky vysoké poloze kamery je na
displeji vidět zadní nárazník, takže se řidič může snadno orientovat.
Oblast zobrazená kamerou je
omezená. Vzdálenost obrazu, která se zobrazuje na displeji, se liší od
skutečné vzdálenosti.
Vodicí čáry
Dynamické vodicí čáry jsou
vodorovné čáry v intervalech 1 m
promítnuté na obrázek tak, aby byla
definována vzdálenost k zobrazeným
předmětům.

218Řízení vozidla a jeho provoz
Vyskakovací funkcí lze deaktivovat
na stránce dopravních značek: na páčce ukazatelů směrů stiskněte
tlačítko SET/CLR .
Jakmile se zobrazí stránka
s nastavením, stisknutím tlačítka
Vyp se vyskakovací funkce
deaktivuje. Reaktivujte volbou Zap.
Při zapnutí zapalování je funkce
vyskakovacích oken vypnuta.
Vyskakující zobrazení se na
informačním centru řidiče zobrazí
přibližně na 8 sekund.
Porucha
Systém pomocníka na dopravní
značky nemusí správně fungovat,
když:
■ není čistá oblast čelního skla, kde je umístěna přední kamera
■ dopravní značky jsou zcela či částečně zakryty nebo jsou obtížně
rozpoznatelné
■ jsou nepříznivé okolní podmínky, což je způsobeno např. hustým
deštěm, sněhem, přímým
slunečním svitem nebo stíny.
V tomto případě se na displeji
zobrazí Detekce dopr. znač.
nemožná kvůli počasí■ dopravní značky jsou nesprávně nainstalovány nebo jsou
poškozeny
■ dopravní značky nevyhovují Vídeňské konvenci o dopravních
značkách (Wiener
Übereinkommen über
Straßenverkehrszeichen)Výstraha
Systém je zamýšlen pomoci řidiči
ve stanoveném rozsahu rychlostí
rozeznat určité dopravní značky.
Neignorujte dopravní značky,
které nejsou systémem
zobrazeny.
Systém nerozezná žádné jiné než běžné dopravní značky, které
mohou stanovit nebo ukončit
rychlostní omezení.
Nenechte se na základě tohoto
speciálního prvku svést
k riskantnímu stylu jízdy.
Vždy přizpůsobte rychlost
podmínkám vozovky.

Řízení vozidla a jeho provoz223
Otočte nastavovacím prvkem ve
směru hodinových ručiček.
Pokud zápach plynu není cítit, když je
manuální uzavírací ventil zavřený,
vozidlo lze používat v režimu
spalování benzínu. Pokud zápach
plynu přetrvává, nestartujte motor. Nechte příčinu poruchy odstranit
v servisu.
Při použití podzemního parkoviště
dodržujte místní předpisy a pokyny
provozovatele.
Poznámky
V případě nehody vypněte
zapalování a světla. Zavřete
manuální zavírací ventil na
multiventilu.
Doplňování paliva9 Nebezpečí
Před doplňováním paliva vypněte
motor a jakákoliv spalovací
nezávislá topení. Vypněte mobilní
telefony.
Při doplňování paliva dodržujte provozní a bezpečnostní pokyny
čerpací stanice.9 Nebezpečí
Palivo je hořlavé a výbušné.
Nekuřte. Žádný otevřený oheň
nebo jiskry.
Jestliže ucítíte zápach paliva
uvnitř vozidla, nechte příčinu
ihned odstranit v servisu.
Výstraha
Pokud načerpáte nesprávné palivo, neotáčejte klíčem
v zapalování.
Dvířka hrdla palivové nádrže se
nacházejí na pravé zadní straně
vozidla.

Řízení vozidla a jeho provoz225
Namontujte příslušný adaptér.
Adaptér ACME: Přišroubujte matici
plnicího hrdla na adaptér. Stiskněte
pojistnou páčku na plnicím hrdle
směrem dolů.
Plnicí hrdlo DISH (Itálie): Vložte plnicí
hrdlo do adaptéru. Stiskněte
pojistnou páčku na plnicím hrdle
směrem dolů.
Plnicí hrdlo s bajonetovým
uzávěrem: Vložte plnicí hrdlo na
adaptér a otočte jim čtvrt otáčky vlevo nebo vpravo. Zcela potáhněte
pojistnou páčku na plnicím hrdle.
Plnicí hrdlo EURO: Zatlačte plnicí
hrdlo na adaptér, aby zacvaklo.
Stiskněte tlačítko přívodu
zkapalněného plynu. Jakmile je
dosaženo 80% objemu nádrže
(maximální hladina doplnění),
čerpací systém se zastaví nebo bude běžet pomalu.
Uvolněte tlačítko na čerpacím
systému a čerpání se zastaví.
Uvolněte pojistnou páčku a vytáhněte
plnicí hrdlo. Může se stát, že unikne
malé množství zkapalněného plynu.Vytáhněte adaptér a uložte jej ve
vozidle.
Nasaďte ochrannou krytku, aby se do
plnicího otvoru a systému nedostaly
nečistoty.9 Varování
S ohledem na provedení systému
dojde po uvolnění pojistné páčky
nevyhnutelně k úniku
zkapalněného plynu. Výpary
nevdechujte.
9 Varování
Z bezpečnostních důvodů musí
být nádrž na zkapalněný plyn
naplněna pouze na 80 %.
Multiventil na nádrži zkapalněného
plynu automaticky omezí čerpané
množství. Pokud se přidá větší
množství, doporučujeme
nevystavovat vozidlo slunci, dokud se nadměrné množství nespotřebuje.

Péče o vozidlo249
3. Stisknutím obou přídržnýchvýčnělků odpojte patici žárovky
od světlometu.
4. Stisknutím přídržného výčnělku odpojte konektor od patice
žárovky.
5. Vyjměte a vyměňte patici žárovky
s žárovkou.
6. Vložte patici žárovky do světlometu a připojte konektor.
7. Připevněte sestavu světla do nárazníku a upevněte oběma
šrouby.
8. Nasuňte obě víčka.
5dv hatchback, 4dv notchback,
Sports tourer s předním nárazníkem
Sport/GSi
Žárovky jsou přístupné zespodu
vozidla.
1. Uvolněte pružinu a poté ji zvedněte směrem dozadu.
2. Z tělesa světlometu vytáhněte ven patici žárovky i se žárovkou.
3. Stisknutím přídržného výčnělkuodpojte patici žárovky od
konektoru.
4. Vyjměte a vyměňte patici žárovky
s žárovkou.
5. Připojte konektor.
6. Vložte patici žárovky do reflektoru.
7. Natočte pružinovou příchytku směrem dopředu a zajistěte ji.

256Péče o vozidlo

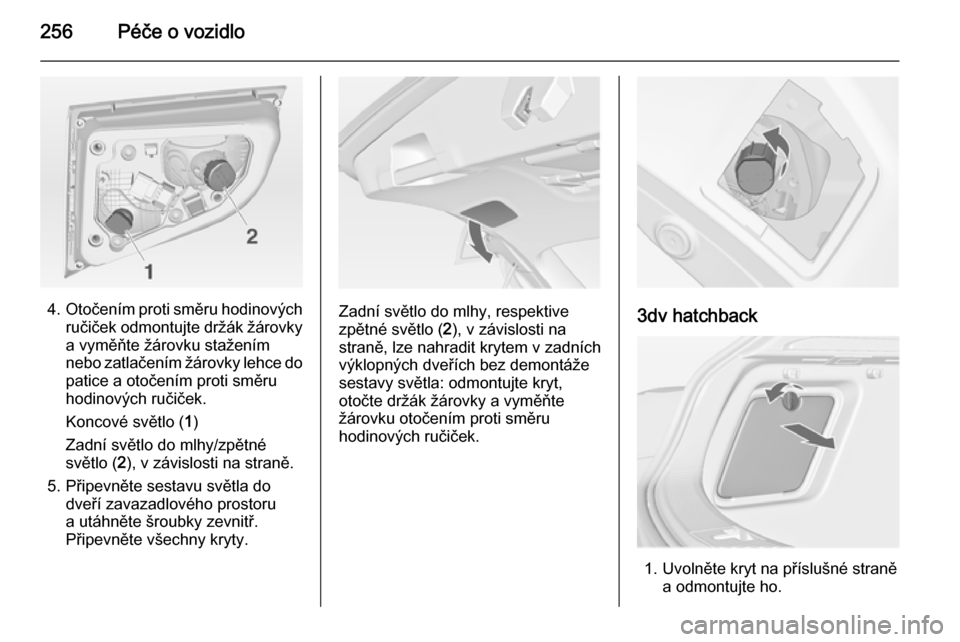

4.Otočením proti směru hodinových
ručiček odmontujte držák žárovky
a vyměňte žárovku stažením
nebo zatlačením žárovky lehce do patice a otočením proti směru
hodinových ručiček.
Koncové světlo ( 1)
Zadní světlo do mlhy/zpětné světlo ( 2), v závislosti na straně.
5. Připevněte sestavu světla do dveří zavazadlového prostoru
a utáhněte šroubky zevnitř.
Připevněte všechny kryty.Zadní světlo do mlhy, respektive
zpětné světlo ( 2), v závislosti na
straně, lze nahradit krytem v zadních
výklopných dveřích bez demontáže
sestavy světla: odmontujte kryt,
otočte držák žárovky a vyměňte
žárovku otočením proti směru
hodinových ručiček.3dv hatchback
1. Uvolněte kryt na příslušné straně a odmontujte ho.

Péče o vozidlo271Označení pneumatikNapř. 215/60 R 16 95 H215=Šířka pneumatiky, mm60=Průřezový poměr (výška
pneumatiky vůči šířce), %R=Typ pneumatiky: RadiálníRF=Typ: RunFlat16=Průměr ráfku, palce95=Index zatížení, např. 95
odpovídá zatížení 690 kgH=Písmeno rychlostního kódu
Písmeno rychlostního kódu:
Q=až 160 km/hS=až 180 km/hT=až 190 km/hH=až 210 km/hV=až 240 km/hW=až 270 km/h
Tlak vzduchu
v pneumatikách
Tlak vzduchu v pneumatikách
kontrolujte za studena nejméně
každých 14 dní a před každou
dlouhou cestou. Nezapomeňte na
rezervní kolo. Toto také platí pro
vozidla se systémem sledováním
tlaku vzduchu v pneumatikách.
Odšroubujte čepičku ventilku.
Tlak vzduchu v pneumatikách
3 320 a na štítku na rámu levých
nebo pravých předních dveří.
Údaje o tlaku vzduchu
v pneumatikách platí pro studené pneumatiky. Platí pro letní i zimní
pneumatiky.
Rezervní kolo vždy nahustěte na
hodnotu udávanou pro maximální
zatížení vozidla.
Tlak vzduchu v pneumatikách ECO
slouží k dosažení co možno nejmenší
míry spotřeby paliva.
Nesprávný tlak vzduchu
v pneumatikách zhorší bezpečnost
a ovladatelnost vozidla, jízdní
pohodlí, spotřebu paliva a zvýší
opotřebení pneumatik.
Tlaky v pneumatikách se liší podle
různých volitelných možností. Pro
zjištění správné hodnoty tlaku
v pneumatikách postupujte podle
níže uvedeného postupu:
1. Identifikujte styl karosérie.
2. Identifikujte identifikační kód motoru. Údaje o motoru 3 303.
3. Identifikujte příslušnou pneumatiku.
V tabulkách tlaku v pneumatikách
jsou uvedeny všechny možné
kombinace pneumatik 3 320.
Pneumatiky schválené pro Vaše
vozidlo jsou uvedeny v osvědčení
o shodě EHS dodaném s Vaším
vozidlem nebo v jiném národním registračním dokladu.
