224Braukšana un ekspluatācija
sakabes ierīci. Sistēma tiek
deaktivizēta, kad kontaktligzdai tiek
pieslēgts piekabes spraudkontakts.
Ārēju akustisku vai mehānisku
traucējumu ietekmē var gadīties, ka
sensori uzrāda neesošu šķērsli
(rezonanses radīti traucējumi).
Uzlabotā atvieglotas parkošanās
sistēma var nenoreaģēt uz
izmaiņām stāvvietā pēc paralēlās
parkošanās manevra uzsākšanas.
Sānu aklo zonu
brīdinājums
Sānu aklo zonu brīdinājuma sistēma
nosaka objektus, kas atrodas "aklajā
zonā" abās automašīnas pusēs.
Nosakot objektus, kas var nebūt
redzami salona un ārējos spoguļos,
sistēma parāda vizuālu brīdinājumu
katrā ārējā spogulī.
Sistēmas sensori atrodas buferī
automašīnas kreisajā un labajā pusē.9 Brīdinājums
Sānu aklo zonu brīdinājuma
sistēma neaizstāj vadītāja redzi.
Sistēma nenosaka: ■ automašīnas, kuras atrodas ārpus aklajām zonām, bet,
iespējams, strauji tuvojas;
■ gājējus, riteņbraucējus vai dzīvniekus.
Pirms joslas maiņas noteikti
ieskatieties visos spoguļos,
paskatieties pār plecu un
ieslēdziet pagrieziena signālu.
Ja sistēma, braucot uz priekšu, sānu
aklajā zonā nosaka citu automašīnu,
tad neatkarīgi no tā, vai šī automašīna tiek apsteigta vai arī tā apsteidz jūs,
attiecīgajā ārējā spogulī iedegas dzeltens brīdinājuma simbols B. Ja
vadītājs pēc tam aktivizē pagrieziena
signālu, tad brīdinājuma simbols B
sāk mirgot dzeltenā krāsā, brīdinot,
ka pašlaik nav ieteicams mainīt joslu.
Sānu aklo zonu brīdinājuma sistēma
ir aktīva ātrumā no 10 km/h līdz
140 km/h. Braucot ātrāk par
140 km/h, sistēma tiek deaktivizēta,
par ko liecina vāji izgaismoti
brīdinājuma simboli B abos ārējos
spoguļos. Braucot lēnāk par šo
ātrumu, abi brīdinājuma simboli
nodziest. Ja aklajā zonā ir noteikta
automašīna, brīdinājuma simboli B
kā parasti iedegas attiecīgajā pusē.
Iedarbinot automašīnu, īsi iedegas
abu ārējo spoguļu brīdinājuma
simboli, lai norādītu, ka sistēma
darbojas.

Braukšana un ekspluatācija225
Šo sistēmu var aktivizēt vai
deaktivizēt informācijas displeja
izvēlnē Settings (iestatījumi) ;
automašīnas personalizācija 3 144.
Deaktivizēšanu apstiprina ziņojums vadītāja informācijas centrā.
Noteikšanas zonas
Sistēmas sensors darbojas aptuveni
3 metru zonā abās automašīnas
pusēs. Šī zona sākas pie katra ārējā
spoguļa un sniedzas aptuveni
3 metrus uz aizmuguri. Zonas
augstums ir no aptuveni 0,5 metriem
līdz 2 metriem no zemes.
Ja automašīna velk piekabi, sistēma
tiek deaktivizēta.
Sānu aklo zonu brīdinājuma sistēma ir izstrādāta tā, lai tā ignorētu
stacionārus objektus, piemēram,
šoseju barjeras, stabus, ietves malas, sienas un sijas. Stāvošas vai
pretimbraucošas automašīnas netiek
noteiktas.Kļūmes
Normālas darbības apstākļos dažkārt
brīdinājums var netikt parādīts, un
mitros apstākļos brīdinājumi var tikt izlaisti biežāk.
Sānu aklo zonu brīdinājuma sistēma
nedarbojas, ja aizmugurējā bufera
kreiso vai labo stūri sedz dubļi,
netīrumi, sniegs vai ledus vai ja
sistēmas darbībai traucē stiprs lietus. Tīrīšanas norādījumi 3 305.
Ja sistēmā rodas kļūme vai ja
pārejošu apstākļu dēļ sistēma
nedarbojas, vadītāja informācijas
centrā tiek parādīts ziņojums.
Meklējiet palīdzību autoservisā.
Atpakaļskata kamera Atpakaļskata kamera palīdz
vadītājam braukt atpakaļgaitā,
parādot zonu aiz automašīnas.
Kameras attēls tiek rādīts krāsu
informācijas displejā.9 Brīdinājums
Atpakaļskata kamera neaizstāj
vadītāja redzi. Ņemiet vērā, ka nav redzami objekti, kas neietilpst
kameras skata laukā un uzlabotās
automašīnas novietošanas
palīgsistēmas sensoru
uztveršanas diapazonā,
piemēram, zem bufera vai zem
automašīnas.
Nebrauciet ar automašīnu
atpakaļgaitā, skatoties tikai
informatīvajā displejā, un pirms
braukšanas atpakaļgaitā
pārbaudiet apkārtni aiz
automašīnas un tai visapkārt.
Aktivizēšana
Atpakaļskata kamera tiek automātiski
aktivizēta, ieslēdzot atpakaļgaitas
pārnesumu.

226Braukšana un ekspluatācija
Darbība
Kamera ir uzstādīta bagāžas
nodalījuma durvju rokturī, un tās
skata leņķis ir 130°.
Ņemot vērā kameras augsto
izvietojumu, displejā ir redzams
aizmugurējais buferis, lai palīdzētu
noteikt automašīnas pozīciju.
Kameras rādītā zona ir ierobežota.
Displeja attēlā redzamais attālums
atšķiras no faktiskā attāluma.
Vadlīnijas
Dinamiskās vadlīnijas ir horizontālas
līnijas ar 1 metra intervālu, kas tiek projicētas uz attēla, lai noteiktu
attālumu līdz rādītajiem objektiem.Automašīnas trajektorija tiek rādīta
atbilstoši stūres iekārtas leņķim.
Šo funkciju var deaktivizēt
informācijas displeja izvēlnē Settings
(iestatījumi) . Automašīnas
personalizācija 3 144.
Brīdinājuma simboli
Attēlos, kuros redzami uzlabotās
automašīnas novietošanas
palīgsistēmas aizmugurējo sensoru noteiktie šķēršļi, brīdinājuma simboli
tiek norādīti kā trīsstūri 9.

276Automašīnas kopšanaDzinēja nodalījuma
drošinātāju bloks
Drošinātāju bloks atrodas motora
nodalījuma priekšpusē, kreisajā
malā.
Atbloķējiet vāciņu un lokiet augšup
līdz atdurei. Noņemiet vāciņu, velkot
vertikāli uz augšu.
Nr.Elektriskā ķēde1Motora vadības modulis2Skābekļa sensors (lambda
zonde)3Degvielas iesmidzināšana,
aizdedzes sistēma4Degvielas iesmidzināšana,
aizdedzes sistēma5–6Spoguļu apsilde, pretaizdzī‐
šanas signalizācijas sistēma7Ventilatora vadība, dzinēja
vadības modulis, pārnesum‐
kārbas vadības modulis8Lambda zonde, dzinēja dzesē‐
šana9Aizmugurējā loga sensors10Automašīnas akumulatora
sensors11Bagāžnieka pārsega atbloķē‐
šana12Adaptīvais priekšējais apgai‐
smojums, apgaismojuma auto‐
mātiskā vadība13ABS

Automašīnas kopšana277
Nr.Elektriskā ķēde14Aizmugurējā stikla tīrītājs15Motora vadības modulis16Starteris17Pārnesumkārbas vadības
modulis18Aizmugurējā stikla apsilde19Priekšējie elektriskie logi20Aizmugurējie elektriskie logi21Aizmugurējais elektriskais
centrs22Kreisās puses tālā gaisma (halo‐ gēnu)23Priekšējo lukturu mazgāšanas
sistēma24Labās puses tuvā gaisma
(ksenona)25Kreisās puses tuvā gaisma
(ksenona)26Priekšējie miglas lukturi27Dīzeļdegvielas sildītājs28Iedarbināšanas/izslēgšanas
sistēma29Elektriski vadāmā stāvbremzeNr.Elektriskā ķēde30ABS31Adaptīvā kruīza kontrole32Drošības gaisa spilvens33Adaptīvais priekšējais apgai‐
smojums, apgaismojuma auto‐
mātiskā vadība34Izplūdes gāzu recirkulācija35Ārējais spogulis, lietus sensors36Klimata kontrole37Elektromagnētiskais tvertnes
ventilācijas vārsts38Vakuumsūknis39Galvenais vadības modulis40Vējstikla mazgāšanas sistēma,
aizmugurējā stikla mazgāšanas
sistēma41Labās puses tālā gaisma (halo‐
gēnu)42Radiatora ventilators43Vējstikla tīrītāji44Vējstikla tīrītāji45Radiatora ventilators46–Nr.Elektriskā ķēde47Signāltaure48Radiatora ventilators49Degvielas sūknis50Priekšējo lukturu regulēšana,
adaptīvais priekšējais apgai‐
smojums51Gaisa padeves aizvars52Papildu sildītājs, dīzeļmotors53Pārnesumkārbas vadības
modulis, dzinēja vadības
modulis54Vakuuma sūknis, instrumentu
panelis, apsildes ventilācija,
gaisa kondicionēšanas sistēma
Pēc bojāto drošinātāju nomaiņas
aizveriet drošinātāju bloka vāku un
piespiediet to, līdz tas nofiksējas.
Ja drošinātāju bloks nav kārtīgi
aizvērts var gadīties darbības
traucējumi.

Automašīnas kopšana279
Nr.Elektriskā ķēde8Kreisās puses tuvās gaismas,
korpusa vadības modulis9Labās puses tuvās gaismas,
korpusa vadības modulis,
drošības spilvena modulis10Durvju slēdzenes, korpusa
vadības modulis11Salona ventilators12–13–14Diagnostikas iekārtu pieslēg‐
vieta15Drošības gaisa spilvens16Elektriskā kontaktligzda17Gaisa kondicionēšanas sistēma18Loģistika19Virsbūves elektronisko sistēmu
vadības modulis20Virsbūves elektronisko sistēmu
vadības modulis21Instrumentu panelis, pretaizdzī‐
šanas signalizācijas sistēma22Aizdedzes sensorsNr.Elektriskā ķēde23Virsbūves elektronisko sistēmu
vadības modulis24Virsbūves elektronisko sistēmu
vadības modulis25–26Strāvas ligzda bagāžas nodalī‐
jumā (ja nav bagāžas nodalī‐
juma drošinātāju bloka) (tikai
sporta universālim)
Bagāžas nodalījuma
drošinātāju bloks
3 durvju hečbeks, 5 durvju
hečbeks
Drošinātāju bloks atrodas aiz vāka bagāžas nodalījuma kreisajā pusē.Noņemiet vāku.
Sporta universālis
Drošinātāju bloks atrodas aiz vāka
bagāžas nodalījuma kreisajā pusē.

Automašīnas kopšana2859Brīdinājums
Pārāk zems gaisa spiediens riepā
var novest pie pastiprinātas riepas uzkaršanas un iekšējiem
bojājumiem, kas var izraisīt
protektora atdalīšanos un pat
riepas pārsprāgšanu, braucot lielā ātrumā.
Ja jūsu automašīna ir aprīkota arriepu gaisa spiediena kontroles
sistēmu, pirms riepu gaisa spiediena
samazināšanas vai palielināšanas
izslēdziet aizdedzi.
Riepu gaisa spiediena
kontroles sistēma Riepu gaisa spiediena kontroles
sistēma, automašīnai braucot ātrāk
par noteiktu ātrumu robežu, ik pēc
vienas minūtes pārbauda gaisa
spiedienu visās četrās riepās.
Uzmanību
Riepu gaisa spiediena kontroles
sistēma tikai brīdina par zema
spiediena apstākļiem un neaizstāj regulāru riepu apkopi, kas jāveic
vadītājam.
Visiem riteņiem jābūt aprīkotiem ar
spiediena sensoriem un riepām
piepumpētām līdz norādītajam
spiedienam.
Faktisko gaisa spiedienu riepās var
skatīt vadītāja informācijas centra
izvēlnē Vehicle Information Menu
(automašīnas informācijas izvēlne) .
Izvēlni var atlasīt, izmantojot pogas,
kas atrodas uz pagrieziena rādītāju
sviras.
Nospiediet taustiņu MENU, lai atlasītu
Vehicle Information Menu
(automašīnas informācijas izvēlne)
X .

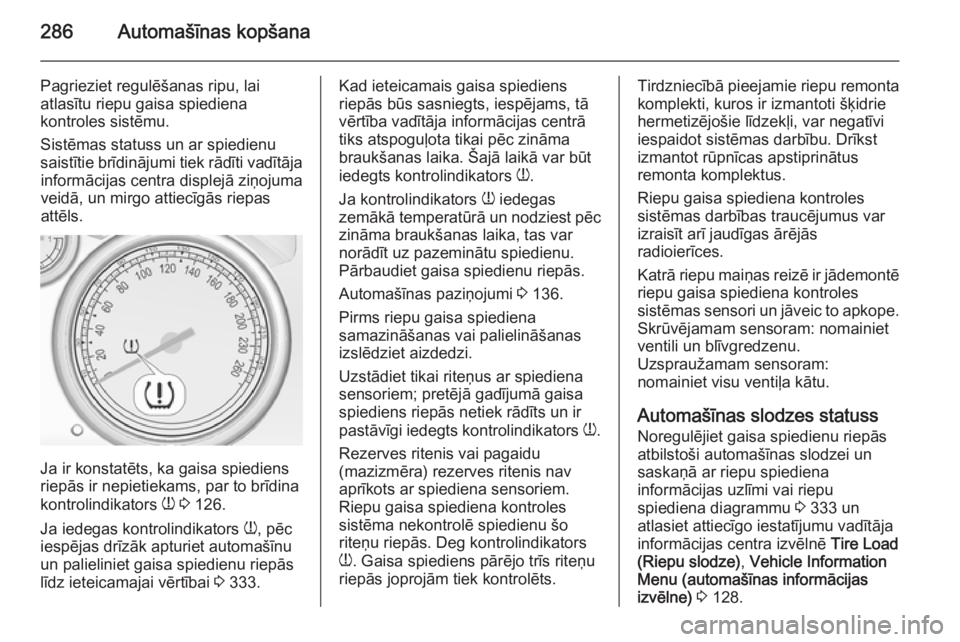

286Automašīnas kopšana
Pagrieziet regulēšanas ripu, lai
atlasītu riepu gaisa spiediena
kontroles sistēmu.
Sistēmas statuss un ar spiedienu
saistītie brīdinājumi tiek rādīti vadītāja informācijas centra displejā ziņojuma
veidā, un mirgo attiecīgās riepas
attēls.
Ja ir konstatēts, ka gaisa spiediens
riepās ir nepietiekams, par to brīdina
kontrolindikators w 3 126.
Ja iedegas kontrolindikators w, pēc
iespējas drīzāk apturiet automašīnu un palieliniet gaisa spiedienu riepās
līdz ieteicamajai vērtībai 3 333.
Kad ieteicamais gaisa spiediens
riepās būs sasniegts, iespējams, tā
vērtība vadītāja informācijas centrā
tiks atspoguļota tikai pēc zināma
braukšanas laika. Šajā laikā var būt
iedegts kontrolindikators w.
Ja kontrolindikators w iedegas
zemākā temperatūrā un nodziest pēc zināma braukšanas laika, tas var
norādīt uz pazeminātu spiedienu.
Pārbaudiet gaisa spiedienu riepās.
Automašīnas paziņojumi 3 136.
Pirms riepu gaisa spiediena
samazināšanas vai palielināšanas
izslēdziet aizdedzi.
Uzstādiet tikai riteņus ar spiediena
sensoriem; pretējā gadījumā gaisa
spiediens riepās netiek rādīts un ir
pastāvīgi iedegts kontrolindikators w.
Rezerves ritenis vai pagaidu
(mazizmēra) rezerves ritenis nav
aprīkots ar spiediena sensoriem. Riepu gaisa spiediena kontroles
sistēma nekontrolē spiedienu šo
riteņu riepās. Deg kontrolindikators
w . Gaisa spiediens pārējo trīs riteņu
riepās joprojām tiek kontrolēts.Tirdzniecībā pieejamie riepu remonta
komplekti, kuros ir izmantoti šķidrie
hermetizējošie līdzekļi, var negatīvi iespaidot sistēmas darbību. Drīkst
izmantot rūpnīcas apstiprinātus
remonta komplektus.
Riepu gaisa spiediena kontroles
sistēmas darbības traucējumus var
izraisīt arī jaudīgas ārējās
radioierīces.
Katrā riepu maiņas reizē ir jādemontē
riepu gaisa spiediena kontroles
sistēmas sensori un jāveic to apkope. Skrūvējamam sensoram: nomainiet
ventili un blīvgredzenu.
Uzspraužamam sensoram:
nomainiet visu ventiļa kātu.
Automašīnas slodzes statuss
Noregulējiet gaisa spiedienu riepās
atbilstoši automašīnas slodzei un
saskaņā ar riepu spiediena
informācijas uzlīmi vai riepu
spiediena diagrammu 3 333 un
atlasiet attiecīgo iestatījumu vadītāja
informācijas centra izvēlnē Tire Load
(Riepu slodze) , Vehicle Information
Menu (automašīnas informācijas
izvēlne) 3 128.
