2014 Lexus IS300h sensor

2324-5. Använda körstödssystemen
OM53C61SE
VA R N I N G
nOm sensorn inte tycks känna av framförvarande bil på korrekt sätt
Ansätt bromsarna vid behov när något av följande fordon kör framför dig.
Sensorn kan eventuellt inte känna av dessa fordonstyper på rätt sätt, närhetslarmet
(  Sid. 228) aktiveras inte och en olycka med svåra eller livshotande skador kan ske.
lFordon som kör in snävt framför dig
lFordon som kör sakta
lStillastående fordon
lFordon som är mindre baktill (t.ex. släp utan last)
lMotorcyklar som färdas i samma fil
nSituationer när avståndskontrollen eventu ellt inte fungerar på korrekt sätt
Bromsa in efter behov i följande situationer eftersom radarsensorn inte alltid känner av
framförvarande bilar på rätt sätt vilket kan le da till en olycka med svåra eller livshotande
skador:
lNär vatten eller snö kastas upp av omgi vande bilar hindras sensorernas funktion
lOm din bil pekar uppåt (kan orsakas av tung last i bagageluckan etc.)
lNär vägen svänger eller om det är en smal väg
lOm ratten eller ditt läge i filen är instabilt
lOm bilen framför dig plötsligt saktar in
nHantera radarsensorn
Observera följande så att den aktiva fart hållningen ska kunna fungera effektivt.
Annars kanske systemet inte fungerar ko rrekt, vilket kan leda till en olycka.
lSe till att sensor och radarsensorskydd alltid är rena.
Rengör sensorn och radarsensorskyddet med en mjuk trasa så att du inte fläckar ner
eller skadar dem.
lUtsätt inte sensorn eller omgiva nde ytor för kraftiga stötar.
Om sensorn rubbas ur sitt lä ge kan den börja fungera på fel sätt. Låt en auktoriserad
Lexus-återförsäljare eller -verkstad, eller annan verkstad med motsvarande kvalifika-
tioner och utrustning kontrollera och just era ytan om sensorn eller den omgivande
ytan har utsatts för en kraftig stöt.
lTa inte isär sensorn.
lSätt inte fast tillbehör eller dekaler på sensorn, radarsensorskyddet eller omgivande ytor.
lVarken sensor eller radarsensorsky dd får modifieras eller lackas.
lByt inte ut dem mot delar som inte är originaldelar.
OM53C61SE_IS300h.book Page 232 Tu esday, October 7, 2014 10:29 AM

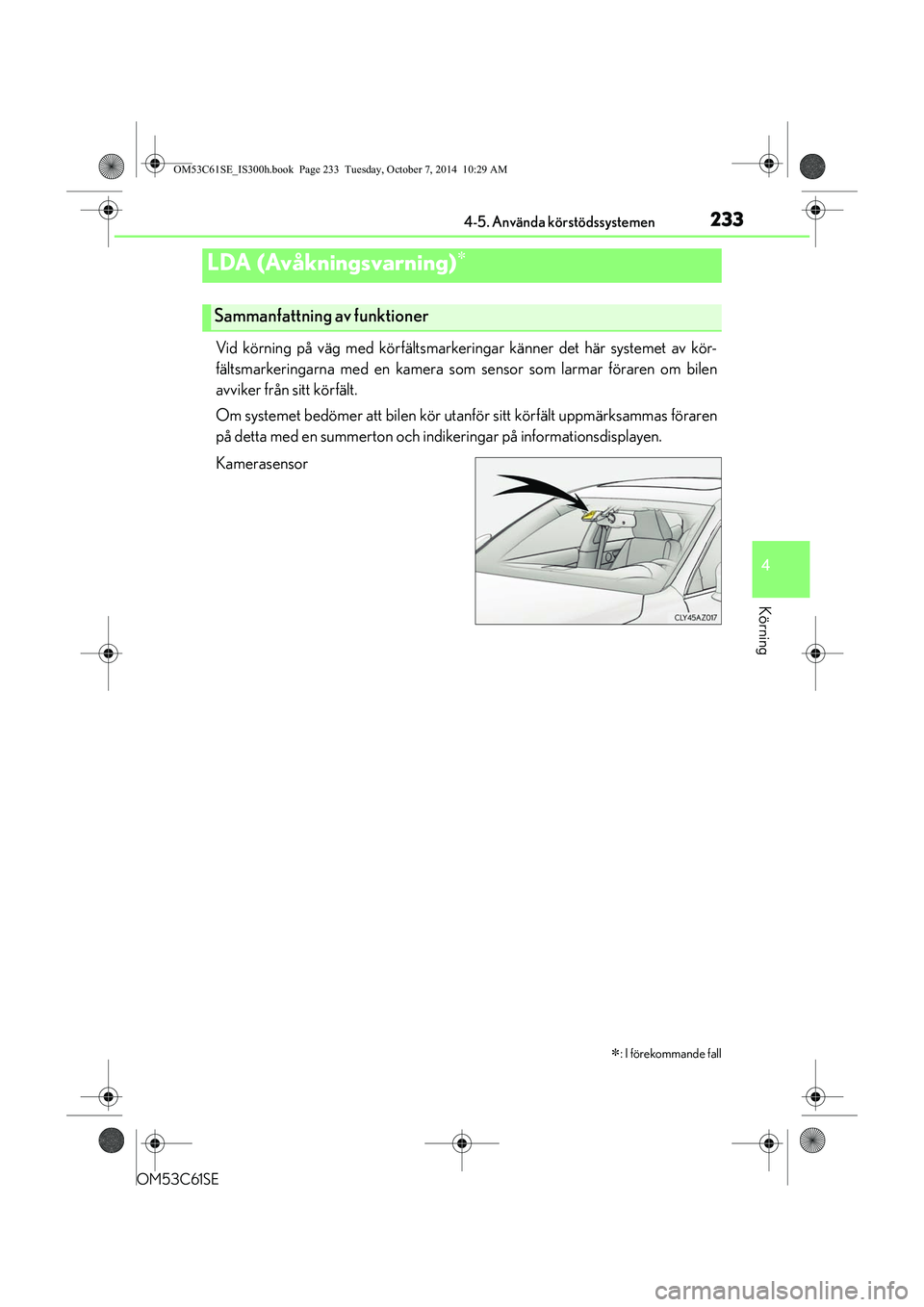

2334-5. Använda körstödssystemen
4
Körning
OM53C61SE
Vid körning på väg med körfältsmarkeringar känner det här systemet av kör-
fältsmarkeringarna med en kamera som sensor som larmar föraren om bilen
avviker från sitt körfält.
Om systemet bedömer att bilen kör utan för sitt körfält uppmärksammas föraren
på detta med en summerton och indi keringar på informationsdisplayen.
Kamerasensor
LDA (Avåkningsvarning)

: I förekommande fall
Sammanfattning av funktioner
OM53C61SE_IS300h.book Page 233 Tu esday, October 7, 2014 10:29 AM

2364-5. Använda körstödssystemen
OM53C61SE
nTillfällig avstängning av LDA-systemets funktioner
Om något av följande inträffar stängs LDA-systemet tillfälligt av. Funktionerna återupptas
när nödvändiga driftsförhållanden föreligger igen.
lSpaken till körriktningsvisaren används.
lBilens hastighet skiljer sig från LDA-systemets driftsområde.
lOm körfältslinerna inte känns av under körning.
lOm varning för körfältsavvikelse hörs.
Körfältsvarningen kan inte användas igen på flera sekunder efter att den har aktiverats,
även om fordonet åker utanför körfältet igen.
nKörfältsvarning
Beroende på ljudanläggningens ljudnivå e ller ljudet från luftkonditioneringsfläkten
medan någon av dessa är igång kan det vara svårt att urskilja varningsljudet.
nOm bilen har varit parkerad i solen
LDA-systemet är eventuellt inte tillgängligt och ett varningsmeddelande ( Sid. 480)
visas en stund efter att du har börjat köra. Om temperaturen i kupén sjunker och tempe-
raturen kring kamerasensorn ( Sid. 233) får lämplig nivå för att upprätthålla funktio-
nen, startar funktionerna igen.
nOm det bara finns körfältslinjer på bilens ena sida
Dessutom kommer körfältsvarnin gen inte att kunna användas på sidan där körfältslinjer-
na inte kunde kännas av.
nFörhållanden då funktionen inte alltid fungerar på rätt sätt
I följande situationer kan kamerasensorn even tuellt inte känna av körfältsmarkeringarna
vilket leder till att avåkningsvarningen inte fu ngerar på rätt sätt. Det indikerar emellertid
inte en funktionsstörning.
lVid körning i ett område utan körfältslinjer, t. ex. vid en vägtull, en korsning eller före en
biljettkontroll
lVid körning i en snäv kurva
lOm körfältsmarkeringarna är extremt smala eller extremt breda
lOm bilen lutar ovanligt mycket åt ena sidan på grund av tung last eller felaktigt lufttryck
i däcken
lOm avståndet mellan dig och framförvarande fordon är extremt kort
lOm körfältsmarkeringarna är gula (De kan va ra svårare för systemet att känna av jäm-
fört med vita markeringar.)
lOm körfältsmarkeringarna är trasiga, s.k. Bott s' dots (upphöjda markeringar) eller av sten
lOm körfältsmarkeringarna är på en trottoar eller liknande
lOm körfältsmarkeringarna är helt eller delvis skymda av sand, smuts etc.
lOm det förekommer skuggor på vägen som löper parallellt med körfältsmarkeringar-
na, eller om en skugga skymmer dem
lVid körning på en starkt upplyst vägbana, t.ex. betong
lVid körning på en vägbana som är ljus på grund av reflekterat ljus
lVid körning i ett område där ljusnivån växlar snabbt, t.ex. vid ingången till eller utfarten
från en tunnel
lNär solsken eller bilars strålkastare lyser direkt in i kameralinsen
OM53C61SE_IS300h.book Page 236 Tu esday, October 7, 2014 10:29 AM

2384-5. Använda körstödssystemen
OM53C61SE
OBSERVERA
nUndvik skador på eller olämplig användning av LDA-systemet
lGör inga anpassningar av strålkastarna och fäst inga dekaler på strålkastarytan.
lAnpassa inte fjädringen eller byt inte ut den mot delar som inte är originaldelar.
lMontera eller placera inga föremål på moto rhuven eller grillen. Montera inte heller
grillskydd (viltskydd eller dylikt).
lOm vindrutan behöver repareras ska du kont akta en auktoriserad Lexus-återförsäljare
eller -verkstad, eller annan verksamhet med motsvarande kvalifikationer och utrustning.
nKamerasensor
Observera följande för att vara säker på att LDA-systemet fungerar på rätt sätt.
lHåll alltid vindrutan ren.
Funktionen kan försämras om vindrutan är smutsig, eller om regndroppar, kondensa-
tion eller is finns på vindrutan.
lSpill inte vätska på kamerasensorn
lFäst inte tonad film på vindrutan.
lMontera inte en antenn framför kamerans lins.
lOm vindrutan har immat igen ska du anvä nda vindrutans eluppvärmning för att ta
bort imman från vindrutan.
I kallt väder kan vindrutans övre del imma igen om värmefläkten används för värme
till golvet. Detta inverkar negativt på bildena.
lSe till att kameralinsen inte repas eller blir smutsig.
Var försiktig när du rengör vi ndrutans insida så att inget fönsterrengöringsmedel eller
liknande kommer på linsen. Vidrör inte heller linsen.
Om linsen behöver repareras ska du kontakta en auktoriserad Lexus-återförsäljare
eller -verkstad, eller annan verkstad med motsvarande kva lifikationer och utrustning.
lÄndra inte kamerasensorns installerade lä ge eller riktning, och ta inte bort den.
Kamerasensorns riktning är inställd med precision.
lSe till att kamerasensorn inte utsätts för hårda stötar el ler våld, och ta inte isär den.
lErsätt inte vindrutan med en som inte är en originaldel.
Kontakta en auktoriserad Lexus-återförsä ljare eller -verkstad, eller annan verkstad
med motsvarande kvalifik ationer och utrustning.
lFäst inga dekaler eller liknande föremål på
vindrutan i närheten av kamerasensorn.
OM53C61SE_IS300h.book Page 238 Tu esday, October 7, 2014 10:29 AM

2394-5. Använda körstödssystemen
4
Körning
OM53C61SE
nSensortyper
nLexus parkeringssensor, knapp
Sätter på/stänger av Lexus parke-
ringssensor
När systemet är aktiverat tänds indi-
keringslampan för att bekräfta att
systemet är i drift.
Lexus parkeringssensor
: I förekommande fall
Avståndet från din bil till närbelägna hinder vid fickparkering eller vid manöv-
rering in i ett garage mäts av sensorer och kommuniceras via informationsdis-
playen, skärmen till Lexus Display Audio (i förekommande fall) och en
summerton. Kontrollera alltid omgivningen när du använder detta system.
Främre mittsensorer
Främre hörnsensorer Bakre hörnsensorer
Bakre mittsensorer1
2
3
4
OM53C61SE_IS300h.book Page 239 Tu
esday, October 7, 2014 10:29 AM

2404-5. Använda körstödssystemen
OM53C61SE
När sensorerna känner av ett hinder visas grafik på informationsdisplayen och
skärmen till Lexus Display Audio (i förekommande fall) i förhållande till bilens
läge och avståndet till hindret.
nInformationsdisplay
Avkänning med hörnsensorer fram
Avkänning med mittsensorer fram
Avkänning med hörnsensorer bak
Avkänning med mittsensorer bak
nSkärm till Lexus Display Audio (i förekommande fall)Om skärmen till backkameran
inte visas
Grafiken visas automatiskt när ett hin-
der känns av. Skärmen kan ställas in så
att grafiken inte visas. ( Sid. 243)
: Välj för att göra summer-
tonerna ljudlösa.
Om skärmen till backkameran
visas (infälld bild)
En förenklad bild visas i övre högra
hörnet på Lexus skärmen till Lexus
Display Audio om ett hinder känns av.
Bildskärm
1
2
3
4
1
2
OM53C61SE_IS300h.book Page 240 Tu esday, October 7, 2014 10:29 AM

2414-5. Använda körstödssystemen
4
Körning
OM53C61SE
nInformationsdisplay och skärm till Lexus Display Audio (i förekommande fall)
Sensorer som känner av ett hinder tänds med fast sken, eller blinkar.
*1: Informationsdisplay
*2: Skärm till Lexus Display Audio
Sensoravkänning, avstånd till hinder
Bildskärm
Infälld bild
(Endast skärm
till Lexus Display Audio)Ungefärligt avstånd till hindret
Främre hörnsensorer/
främre mittsensorerBakre hörnsensorer/bakre mittsensorer
(kontinuerligt)(blinkar lång- samt)
Endast främre mittsen-
sorer:
100 cm till 50 cmEndast bakre mittsen-
sorer:
150 cm till 60 cm
(kontinuerligt)(blinkar)
50 cm till 40 cm60 cm till 45 cm
(kontinuerligt)(blinkar snabbt)
40 cm till 30 cm
Bakre hörnsensor:
45 cm till 30 cm
Bakre mittsensor:
45 cm till 35 cm
(blinkar*1 eller
kontinuerligt
*2)
(kontinuerligt)
Mindre än 30 cm
Bakre hörnsensor:
Mindre än 30 cm
Bakre hörnsensor:
Mindre än 35 cm
OM53C61SE_IS300h.book Page 241 Tu esday, October 7, 2014 10:29 AM

2424-5. Använda körstödssystemen
OM53C61SE
nSummerton och avstånd till hinder
En summerton hörs när sensorerna är i drift.
lSummertonen blir tätare ju mer bilen närmar sig hindret. När bilen är när-
mare hindret än följande avstånd hörs summertonen kontinuerligt:• Främre mittsensorer: Cirka 30 cm
• Hörnsensorer: Cirka 30 cm
• Bakre mittsensorer: Cirka 35 cm
lNär två eller fler hinder upptäcks sa mtidigt reagerar summertonen på det
närmaste hindret. Om ett eller båda hinder kommer närmare än avståndet
ovan hörs ljudsignalen med en lång ton som följs av snabba ljudsignaler.
Cirka 100 cm
Cirka 150 cm
Cirka 50 cm
Cirka 60 cm
Diagrammet visar sensorernas avkän-
ningsområde. Observ era att sensorerna
inte kan känna av hinder som är extremt
nära bilen.
Avkänningsområdet kan variera bero-
ende på hindrets form etc.
Sensorernas avkänningsområde
1
2
3
4
OM53C61SE_IS300h.book Page 242 Tu esday, October 7, 2014 10:29 AM
