❒wyjąćżarówkęCzkonektoraBiwymienić ją;
❒podłączyć do konektora nową żarówkę,
sprawdzając, czy została odpowiednio zablokowana,
po czym włożyć z powrotem na miejsce zespół
konektorów + podstawę lampy B;
❒zamontować z powrotem na miejsce pokrywę A
rys. 129.ŚWIATŁA MIJANIA
Aby wymienić żarówkę, należy:
❒zdjąć pokrywę B rys. 129;
❒obrócić w kierunku przeciwnym do ruchu
wskazówek zegara oprawę żarówki rys. 132
montowaną na wcisk, wyjąć żarówkęDiwymienić
ją;
❒zamontować nową żarówkę i włożyć z powrotem
oprawę żarówki C do swojego gniazda;
❒zamontować z powrotem na miejsce pokrywę B
rys. 129.
rys. 131
L0F0068
rys. 132
L0F0070
190POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATYW RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE
TECHNICZNE
SPIS
ALFABETYCZNY

KIERUNKOWSKAZY
Przednie
Aby wymienić żarówkę, należy:
❒obrócić w kierunku zgodnym z ruchem wskazówek
zegara pokrywę C rys. 129;
❒wyjąć żarówkę D rys. 133 z gniazda E.Boczne
Aby wymienić żarówkę, należy:
❒nacisnąć na klosz A rys. 134 w taki sposób, aby
ścisnąć sprężynę B, następnie wysunąć zespół
na zewnątrz;
❒obrócić w kierunku przeciwnym do ruchu
wskazówek zegara oprawę żarówki C, wyjąć
żarówkę i wymienić ją;
❒zamontować oprawę żarówki C w kloszu, obracając
jąwprawo;
❒zamontować zespół upewniając się, że miało
miejsce zablokowanie sprężyny wewnętrznej B.
rys. 133
L0F0071
rys. 134
L0F0209
191POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATYWRAZIEAWARIIOBSŁUGA I
KONSERWACJA
DANE
TECHNICZNE
SPIS
ALFABETYCZNY

ZESPOŁY OPTYCZNE TYLNE
Obejmują żarówki świateł pozycyjnych, świateł stop i
kierunkowskazów. Światła cofania i tylne światła
przeciwmgłowe są natomiast umieszczone w
zderzaku tylnym.
Rozmieszczenie żarówek jest następujące rys. 139:A
Kierunkowskazy
BŚwiatła stop
KIERUNKOWSKAZY/ŚWIATŁA STOP
Aby wymienić żarówki, należy obrócić oprawę
żarówki w kierunkuO(open - otwarta). Po wymianie
żarówki oprawę należy obrócić w kierunkuC(close
- zamknięta).rys. 138
L0F0208
rys. 139
L0F0034
193POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATYWRAZIEAWARIIOBSŁUGA I
KONSERWACJA
DANE
TECHNICZNE
SPIS
ALFABETYCZNY

ŚWIATŁA POZYCYJNE
Są to żarówki typu LED. W celu dokonania wymiany
tego typu żarówek, należy zwrócić się do ASO
Lancia.
3.ŚWIATŁO STOP
Są to żarówki typu LED i umieszczone są na
pokrywie bagażnika. W celu dokonania wymiany tego
typu żarówek, należy zwrócić się do ASO Lancia.
TYLNE ŚWIATŁO PRZECIWMGŁOWE
Aby wymienić żarówkę, należy:
❒od wewnętrznej strony zderzaka należy obrócić o
1/4 obrotu zespół oprawy żarówki A rys. 140;
❒wyjąc żarówkę i wymienić ją;
❒zamontować nową żarówkę i włożyć z powrotem
zespół oprawy żarówki do swojego gniazda.
UWAGA
Przed przystąpieniem do wymiany
żarówek należy poczekać do ochłodzenia
się silnika: NIEBEZPIECZEŃSTWO
POPARZEŃ!
ŚWIATŁO COFANIA
Aby wymienić żarówkę, należy:
❒od wewnętrznej strony zderzaka należy obrócić o
1/4 obrotu zespół oprawy żarówki B rys. 140;
❒wyjąc żarówkę i wymienić ją;
❒zamontować nową żarówkę i włożyć z powrotem
zespół oprawy żarówki do swojego gniazda.
rys. 140
L0F0219
194POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATYW RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE
TECHNICZNE
SPIS
ALFABETYCZNY

UWAGA
W razie przepalenia się bezpiecznika
głównego (MEGA-FUSE, MIDI-FUSE,
MAXI-FUSE), należy zwrócić się do ASO
Lancia.
UWAGA
Przed wymianą bezpiecznika należy
upewnić się, czy kluczyk wyjęty jest z
wyłącznika zapłonu i czy zgaszone są i/lub
wyłączone wszystkie odbiorniki elektryczne.
UWAGA
Jeżeli inter weniuje bezpiecznik główny
zabezpieczający systemy bezpieczeństwa
(system poduszek powietrznych, system
hamulcowy), systemy zespołu napędowego
(system silnika, system skrzyni biegów) lub system
układu kierowniczego, należy zwrócić się do
ASO Lancia.
200POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATYW RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE
TECHNICZNE
SPIS
ALFABETYCZNY

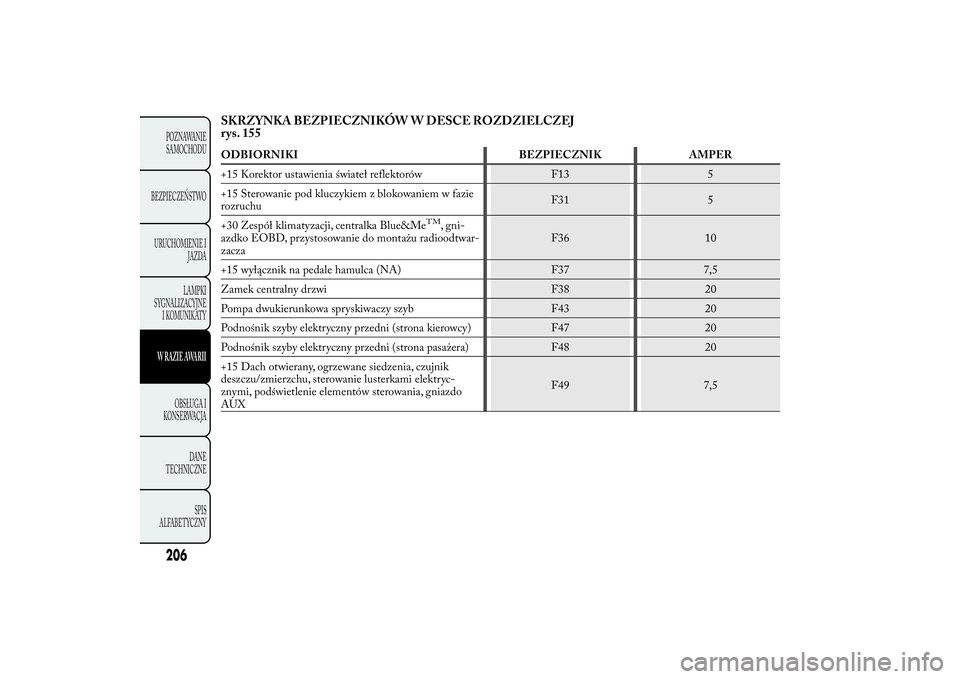

SKRZYNKA BEZPIECZNIKÓW W DESCE ROZDZIELCZEJ
rys. 155ODBIORNIKI BEZPIECZNIK AMPER
+15 Korektor ustawienia świateł reflektorów F13 5
+15 Sterowanie pod kluczykiem z blokowaniem w fazie
rozruchuF31 5
+30 Zespół klimatyzacji, centralka Blue&Me
TM
, gni-
azdko EOBD, przystosowanie do montażu radioodtwar-
zaczaF36 10
+15 wyłącznik na pedale hamulca (NA) F37 7,5
Zamek centralny drzwi F38 20
Pompa dwukierunkowa spryskiwaczy szyb F43 20
Podnośnik szyby elektryczny przedni (strona kierowcy) F47 20
Podnośnik szyby elektryczny przedni (strona pasażera) F48 20
+15 Dach otwierany, ogrzewane siedzenia, czujnik
deszczu/zmierzchu, sterowanie lusterkami elektryc-
znymi, podświetlenie elementów sterowania, gniazdo
AUXF49 7,5
206POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATYW RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE
TECHNICZNE
SPIS
ALFABETYCZNY

WYKAZ CZYNNOŚCI PRZEGLĄDÓW OKRESOWYCHWERSJE BENZYNOWE
Przeglądy muszą być wykonywane co 30.000 km lub co 24 miesiące.Tysiące kilometrów 30 60 90 120 150 180
Miesiące 24 48 72 96 120 144
Sprawdzić stan/zużycie opon i ewentualnie wyregulować ciśnienie●●●●●●
Sprawdzić działanie układu oświetlenia (reflektory, kierunkowskazy, światła awar-
yjne, oświetlenie komory bagażnika, wnętrza samochodu, schowka, lampki syg-
nalizacyjne w zestawie wskaźników, itd.)●●●●●●
Sprawdzić działanie układu wycieraczek szyby przedniej i ewentualnie
wyregulować spryskiwacze●●●●●●
Sprawdzić ustawienie/zużycie piór wycieraczek szyby przedniej i szyby tylnej●●●●●●
Sprawdzić stan czystości zamków pokrywy komory silnika i bagażnika, wyczyścić
i nasmarować zespoły dźwigni●●●●●●
Sprawdzić wzrokowo stan: zewnętrznego nadwozia, zabezpieczenia podwozia,
odcinków sztywnych i giętkich przewodów (wydechowych - zasilania paliwem -
hamulcowych), elementów gumowych (osłony, złączki, tuleje, itd.)●●●●●●
Sprawdzić stan i zużycie okładzin hamulców przednich tarczowych●●●●●●
Sprawdzić stan i zużycie okładzin hamulców bębnowych tylnych●●●
Sprawdzić i ewentualne uzupełnić do odpowiedniego poziomu płyny (chłodzenia
silnika, hamulcowy, sprzęgła hydraulicznego, wspomagania układu kierowniczego,
spryskiwaczy szyb, akumulatora, itp.)●●●●●●
Sprawdzić wzrokowo stan paska/pasków napędu akcesoriów●●
215POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
WRAZIEAWARIIOBSŁUGA I
KONSERWACJADANE
TECHNICZNE
SPIS
ALFABETYCZNY

WERSJE DIESEL
Przeglądy należy wykonywać co 35.000 km lub co 24miesiące.Tysiące kilometrów 35 70 105 140 175
Miesiące 24 48 72 96 120
Sprawdzić stan/zużycie opon i ewentualnie wyregulować ciśnienie●●●●●
Sprawdzić działanie układu oświetlenia (reflektory, kierunkowskazy, światła awar-
yjne, oświetlenie komory bagażnika, wnętrza samochodu, schowka, lampki syg-
nalizacyjne w zestawie wskaźników, itd.)●●●●●
Sprawdzić działanie układu wycieraczek szyby przedniej i ewentualnie
wyregulować spryskiwacze●●●●●
Sprawdzić ustawienie/zużycie piór wycieraczek szyby przedniej i szyby tylnej●●●●●
Sprawdzić stan czystości zamków pokrywy komory silnika i bagażnika, wyczyścić
i nasmarować zespoły dźwigni●●●●●
Sprawdzić wzrokowo stan: zewnętrznego nadwozia, zabezpieczenia podwozia,
odcinków sztywnych i giętkich przewodów (wydechowych - zasilania paliwem -
hamulcowych), elementów gumowych (osłony, złączki, tuleje, itd.)●●●●●
Sprawdzić stan i zużycie okładzin hamulców przednich tarczowych●●●●●
Sprawdzić stan i zużycie okładzin hamulców bębnowych tylnych●●
Sprawdzić i ewentualne uzupełnić do odpowiedniego poziomu płyny (chłodzenia
silnika, hamulcowy, sprzęgła hydraulicznego, wspomagania układu kierowniczego,
spryskiwaczy szyb, akumulatora, itp.)●●●●●
Sprawdzić wzrokowo stan paska/pasków napędu akcesoriów●●
Sprawdzić i ewentualnie wyregulować skok dźwigni hamulca ręcznego●●●●●
