2014 Lancia Ypsilon Drift- och underhållshandbok (in Swedish)

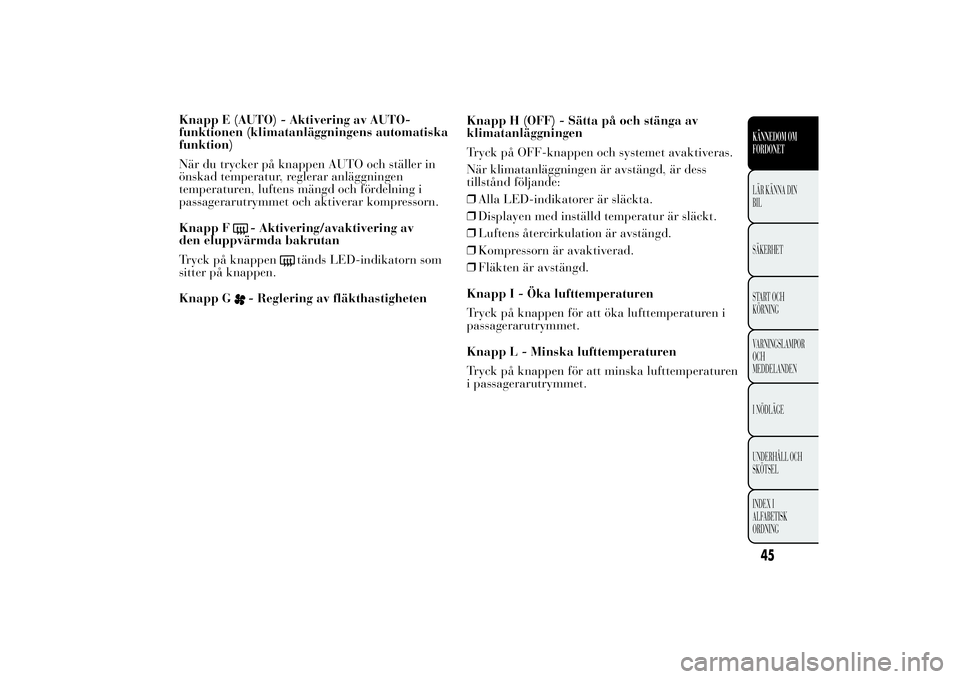

Knapp E (AUTO) - Aktivering av AUTO-
funktionen (klimatanläggningens automatiska
funktion)
När du trycker på knappen AUTO och ställer in
önskad temperatur, reglerar anläggningen
temperaturen, luftens mängd och fördelning i
passagerarutrymmet och aktiverar kompressorn.
Knapp F
- Aktivering/avaktivering av
den eluppvärmda bakrutan
Tryck på knappen
tänds LED-indikatorn som
sitter på knappen.
Knapp G
- Reglering av fläkthastighetenKnapp H (OFF) - Sätta på och stänga av
klimatanläggningen
Tryck på OFF-knappen och systemet avaktiveras.
När klimatanläggningen är avstängd, är dess
tillstånd följande:
❒Alla LED-indikatorer är släckta.
❒Displayen med inställd temperatur är släckt.
❒Luftens återcirkulation är avstängd.
❒Kompressorn är avaktiverad.
❒Fläkten är avstängd.
Knapp I - Öka lufttemperaturen
Tryck på knappen för att öka lufttemperaturen i
passagerarutrymmet.
Knapp L - Minska lufttemperaturen
Tryck på knappen för att minska lufttemperaturen
i passagerarutrymmet.
45KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING

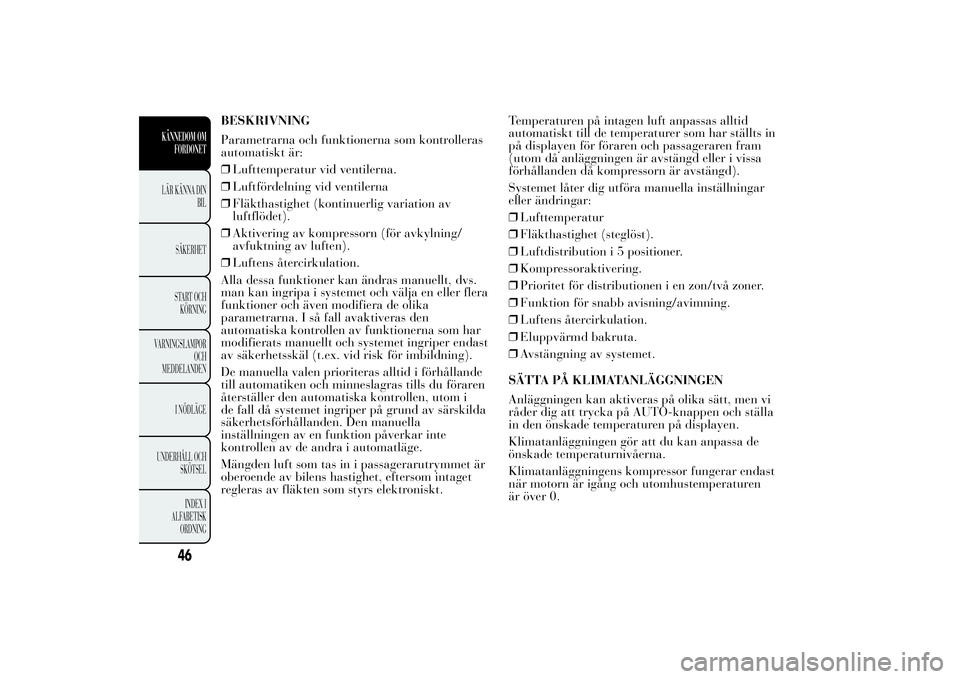

BESKRIVNING
Parametrarna och funktionerna som kontrolleras
automatiskt är:
❒Lufttemperatur vid ventilerna.
❒Luftfördelning vid ventilerna
❒Fläkthastighet (kontinuerlig variation av
luftflödet).
❒Aktivering av kompressorn (för avkylning/
avfuktning av luften).
❒Luftens återcirkulation.
Alla dessa funktioner kan ändras manuellt, dvs.
man kan ingripa i systemet och välja en eller flera
funktioner och även modifiera de olika
parametrarna. I så fall avaktiveras den
automatiska kontrollen av funktionerna som har
modifierats manuellt och systemet ingriper endast
av säkerhetsskäl (t.ex. vid risk för imbildning).
De manuella valen prioriteras alltid i förhållande
till automatiken och minneslagras tills du föraren
återställer den automatiska kontrollen, utom i
de fall då systemet ingriper på grund av särskilda
säkerhetsförhållanden. Den manuella
inställningen av en funktion påverkar inte
kontrollen av de andra i automatläge.
Mängden luft som tas in i passagerarutrymmet är
oberoende av bilens hastighet, eftersom intaget
regleras av fläkten som styrs elektroniskt.Temperaturen på intagen luft anpassas alltid
automatiskt till de temperaturer som har ställts in
på displayen för föraren och passageraren fram
(utom då anläggningen är avstängd eller i vissa
förhållanden då kompressorn är avstängd).
Systemet låter dig utföra manuella inställningar
eller ändringar:
❒Lufttemperatur
❒Fläkthastighet (steglöst).
❒Luftdistribution i 5 positioner.
❒Kompressoraktivering.
❒Prioritet för distributionen i en zon/två zoner.
❒Funktion för snabb avisning/avimning.
❒Luftens återcirkulation.
❒Eluppvärmd bakruta.
❒Avstängning av systemet.
SÄTTA PÅ KLIMATANLÄGGNINGEN
Anläggningen kan aktiveras på olika sätt, men vi
råder dig att trycka på AUTO-knappen och ställa
in den önskade temperaturen på displayen.
Klimatanläggningen gör att du kan anpassa de
önskade temperaturnivåerna.
Klimatanläggningens kompressor fungerar endast
när motorn är igång och utomhustemperaturen
är över 0.
46
KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING

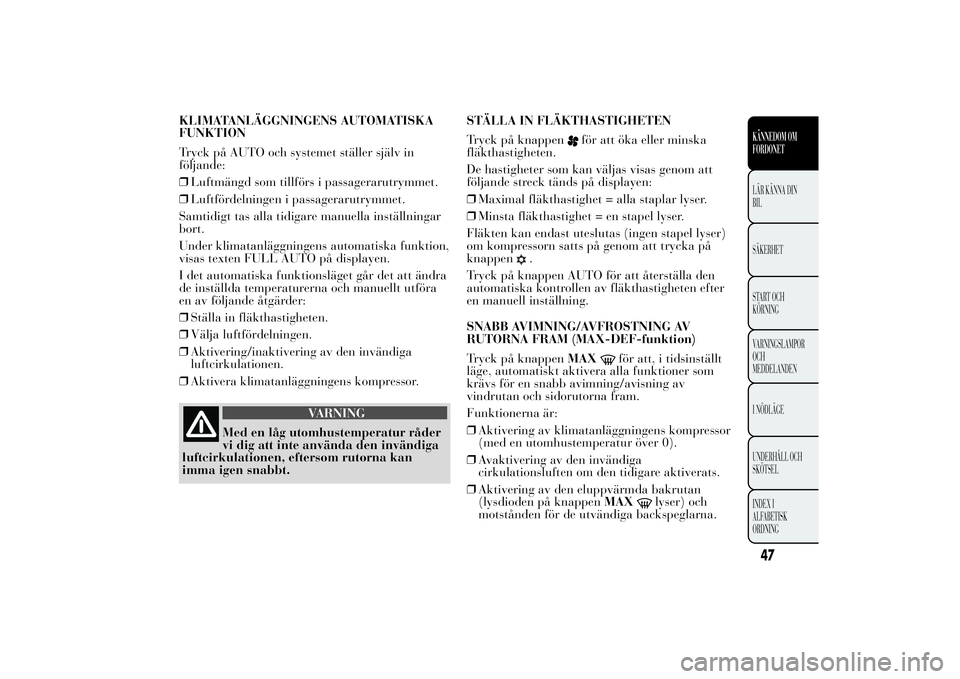

KLIMATANLÄGGNINGENS AUTOMATISKA
FUNKTION
Tryck på AUTO och systemet ställer själv in
följande:
❒Luftmängd som tillförs i passagerarutrymmet.
❒Luftfördelningen i passagerarutrymmet.
Samtidigt tas alla tidigare manuella inställningar
bort.
Under klimatanläggningens automatiska funktion,
visas texten FULL AUTO på displayen.
I det automatiska funktionsläget går det att ändra
de inställda temperaturerna och manuellt utföra
en av följande åtgärder:
❒Ställa in fläkthastigheten.
❒Välja luftfördelningen.
❒Aktivering/inaktivering av den invändiga
luftcirkulationen.
❒Aktivera klimatanläggningens kompressor.
VARNING
Med en låg utomhustemperatur råder
vi dig att inte använda den invändiga
luftcirkulationen, eftersom rutorna kan
imma igen snabbt.STÄLLA IN FLÄKTHASTIGHETEN
Tryck på knappen
för att öka eller minska
fläkthastigheten.
De hastigheter som kan väljas visas genom att
följande streck tänds på displayen:
❒Maximal fläkthastighet = alla staplar lyser.
❒Minsta fläkthastighet = en stapel lyser.
Fläkten kan endast uteslutas (ingen stapel lyser)
om kompressorn satts på genom att trycka på
knappen
.
Tryck på knappen AUTO för att återställa den
automatiska kontrollen av fläkthastigheten efter
en manuell inställning.
SNABB AVIMNING/AVFROSTNING AV
RUTORNA FRAM (MAX-DEF-funktion)
Tryck på knappenMAX
för att, i tidsinställt
läge, automatiskt aktivera alla funktioner som
krävs för en snabb avimning/avisning av
vindrutan och sidorutorna fram.
Funktionerna är:
❒Aktivering av klimatanläggningens kompressor
(med en utomhustemperatur över 0).
❒Avaktivering av den invändiga
cirkulationsluften om den tidigare aktiverats.
❒Aktivering av den eluppvärmda bakrutan
(lysdioden på knappenMAX
lyser) och
motstånden för de utvändiga backspeglarna.
47KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING

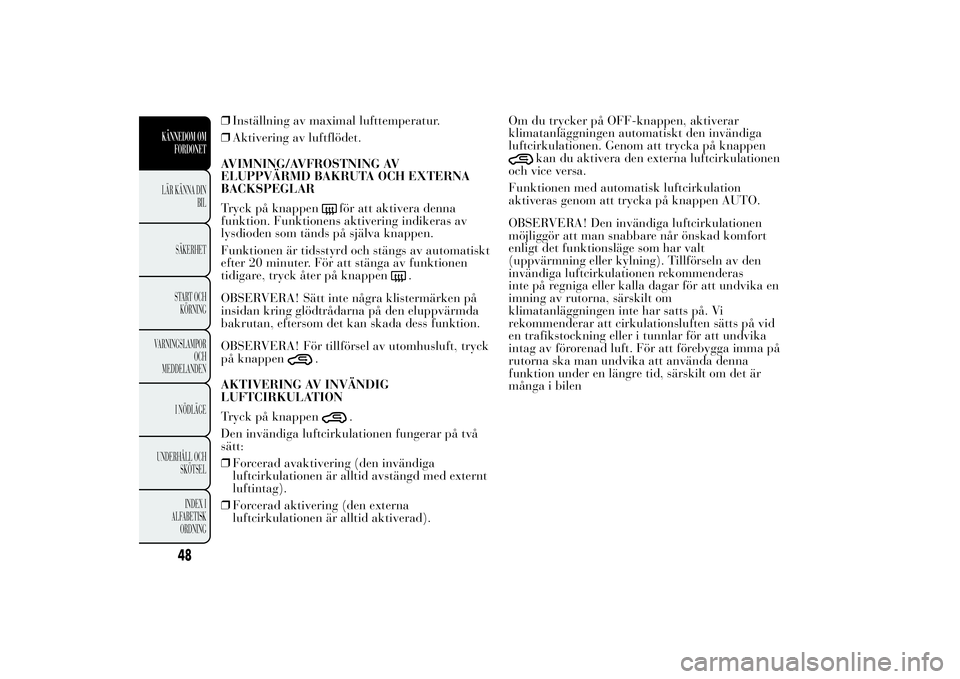

❒Inställning av maximal lufttemperatur.
❒Aktivering av luftflödet.
AVIMNING/AVFROSTNING AV
ELUPPVÄRMD BAKRUTA OCH EXTERNA
BACKSPEGLAR
Tryck på knappen
för att aktivera denna
funktion. Funktionens aktivering indikeras av
lysdioden som tänds på själva knappen.
Funktionen är tidsstyrd och stängs av automatiskt
efter 20 minuter. För att stänga av funktionen
tidigare, tryck åter på knappen
.
OBSERVERA! Sätt inte några klistermärken på
insidan kring glödtrådarna på den eluppvärmda
bakrutan, eftersom det kan skada dess funktion.
OBSERVERA! För tillförsel av utomhusluft, tryck
på knappen
.
AKTIVERING AV INVÄNDIG
LUFTCIRKULATION
Tryck på knappen
.
Den invändiga luftcirkulationen fungerar på två
sätt:
❒Forcerad avaktivering (den invändiga
luftcirkulationen är alltid avstängd med externt
luftintag).
❒Forcerad aktivering (den externa
luftcirkulationen är alltid aktiverad).Om du trycker på OFF-knappen, aktiverar
klimatanläggningen automatiskt den invändiga
luftcirkulationen. Genom att trycka på knappen
kan du aktivera den externa luftcirkulationen
och vice versa.
Funktionen med automatisk luftcirkulation
aktiveras genom att trycka på knappen AUTO.
OBSERVERA! Den invändiga luftcirkulationen
möjliggör att man snabbare når önskad komfort
enligt det funktionsläge som har valt
(uppvärmning eller kylning). Tillförseln av den
invändiga luftcirkulationen rekommenderas
inte på regniga eller kalla dagar för att undvika en
imning av rutorna, särskilt om
klimatanläggningen inte har satts på. Vi
rekommenderar att cirkulationsluften sätts på vid
en trafikstockning eller i tunnlar för att undvika
intag av förorenad luft. För att förebygga imma på
rutorna ska man undvika att använda denna
funktion under en längre tid, särskilt om det är
många i bilen
48
KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING

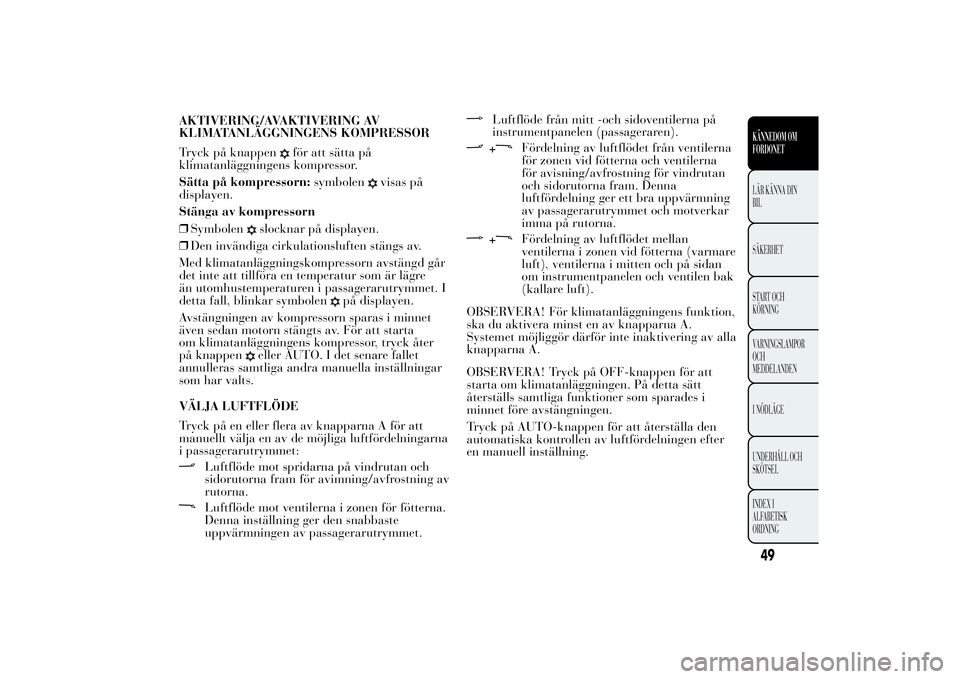

AKTIVERING/AVAKTIVERING AV
KLIMATANLÄGGNINGENS KOMPRESSOR
Tryck på knappen
för att sätta på
klimatanläggningens kompressor.
Sätta på kompressorn:symbolen
visas på
displayen.
Stänga av kompressorn
❒Symbolen
slocknar på displayen.
❒Den invändiga cirkulationsluften stängs av.
Med klimatanläggningskompressorn avstängd går
det inte att tillföra en temperatur som är lägre
än utomhustemperaturen i passagerarutrymmet. I
detta fall, blinkar symbolen
på displayen.
Avstängningen av kompressorn sparas i minnet
även sedan motorn stängts av. För att starta
om klimatanläggningens kompressor, tryck åter
på knappen
eller AUTO. I det senare fallet
annulleras samtliga andra manuella inställningar
som har valts.
VÄLJA LUFTFLÖDE
Tryck på en eller flera av knapparna A för att
manuellt välja en av de möjliga luftfördelningarna
i passagerarutrymmet:
Luftflöde mot spridarna på vindrutan och
sidorutorna fram för avimning/avfrostning av
rutorna.Luftflöde mot ventilerna i zonen för fötterna.
Denna inställning ger den snabbaste
uppvärmningen av passagerarutrymmet.
Luftflöde från mitt -och sidoventilerna på
instrumentpanelen (passageraren).+
Fördelning av luftflödet från ventilerna
för zonen vid fötterna och ventilerna
för avisning/avfrostning för vindrutan
och sidorutorna fram. Denna
luftfördelning ger ett bra uppvärmning
av passagerarutrymmet och motverkar
imma på rutorna.
+
Fördelning av luftflödet mellan
ventilerna i zonen vid fötterna (varmare
luft), ventilerna i mitten och på sidan
om instrumentpanelen och ventilen bak
(kallare luft).
OBSERVERA! För klimatanläggningens funktion,
ska du aktivera minst en av knapparna A.
Systemet möjliggör därför inte inaktivering av alla
knapparna A.
OBSERVERA! Tryck på OFF-knappen för att
starta om klimatanläggningen. På detta sätt
återställs samtliga funktioner som sparades i
minnet före avstängningen.
Tryck på AUTO-knappen för att återställa den
automatiska kontrollen av luftfördelningen efter
en manuell inställning.
49KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING

STÄNGA AV KLIMATANLÄGGNINGEN
Tryck på OFF-knappen.
På displayen visas följande:
❒Texten OFF.
❒Indikation om återcirkulation den invändiga
luften i bilen.
UNDERHÅLLA KLIMATANLÄGGNINGEN
Under vintern ska klimatanläggningen sättas i
funktion minst en gång i månaden i ungefär 10
minuter.
Innan sommaren, kontrollera att anläggningen
fungerar riktigt hos Lancias servicenät.
Klimatanläggningen använder
köldmedium R134a som inte är
skadligt för miljön. Använd aldrig
köldmedium R12 som inte är kompatibelt
med klimatanläggningens delar.
EXTRA VÄRMESYSTEM
(berörda versioner och marknader)
Denna funktion ger en snabb uppvärmning av
kupén vid kallt väder.
Aktiveringen av värmesystemet sker alltid
automatiskt enligt miljöförhållandena när motorn
är igång och motorns vätsketemperatur är låg.
Värmarens avstängning sker automatiskt när du
når komfortförhållanden.Värmaren fungerar bara vid en låg
utomhustemperatur och när temperaturen på
motorns kylvätska är låg. Den kan inte aktiveras
vid otillräcklig batterispänning.
START&STOP
Automatisk klimatanläggning
Den automatiska klimatanläggningen hanterar
Start&Stop-funktionen (motorn är avstängd när
bilens hastighet är lika med noll). På så sätt
uppnår man en lämplig komfort i
passagerarutrymmet.
I synnerhet vid klimatförhållanden som är
synnerligt varma eller kalla förblir Start&Stop-
funktionen inaktiverad tills en lämplig
komfortnivå garanteras för passagerarutrymmet. I
dessa övergångsfaser stängs inte motorn av även
om bilens hastighet är lika med noll.
När Start&Stop-funktionen är aktiverad (motorn
är avstängd och bilen står stilla), kräver
klimatanläggningen att motorn startas om då
temperaturförhållandena i passagerarutrymmet
snabbt försämras (eller om användaren önskar en
maximal avkylning (LO) eller snabb avimning
(MAX DEF)).
Med aktiverad Start&Stop-funktion (motorn är
avstängd och bilens hastighet är lika med noll),
minskar lufttillförseln för att så längs som möjligt
bibehålla passagerarutrymmets komfortnivå.
50
KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING

Klimatanläggningens styrenhet försöker på bästa
sätt hantera en utebliven komfort som beror på att
motorn har stängts av (avstängning av
kompressorn och motorns kylvätskepump). Det
går dock alltid att prioritera klimatanläggningen
genom att inaktivera Start&Stop-funktionen
med knappen på instrumentpanelen.
ObsVid extrema väderförhållanden bör man
begränsa användningen av Start&Stop-funktionen
för att undvika att kompressorn hela tiden sätts
på och stängs av, vilket kan leda till att rutorna
snabbt immar igen och man känner en obehaglig
lukt i kupén.
EXTERN BELYSNINGDen vänstra spaken styr nästan all extern
belysning.
Den externa belysningen sker endast med
tändningsnyckeln i MAR-läge.
När du sätter på den externa belysningen, tänds
instrumentpanelen och de olika reglagen på den.
VARSELLJUS (DRL)
"Daytime Running Lights"
(berörda versioner och marknader)
Varselljusen tänds automatiskt när
tändningsnyckeln står på MAR och man för
hylsan A bild 34 till lägetO. De andra lyktorna
och kupébelysningen förblir avstängd.
bild 34
L0F0127
51KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING

VARNING
Varselljusen är ett alternativ till
halvljus vid körning på platser där
halvljus är påbjudet under dagtid och
tillåtet i områden där det inte är påbjudet
VARNING
Varselljus kan aldrig ersätta halvljus
vid körning i mörker eller i tunnlar.
Varselljusen ska användas i enlighet med
trafikförordningarna i det land som man
befinner sig i.
POSITIONSLJUS/HALVLJUS
Med tändningsnyckeln i läge MAR, ska du vrida
hylsan A bild 34 till
. Om halvljuset sätts
på, släcks varselljuset medan positions- och
halvljuset tänds. På instrumentpanelen tänds
varningslampan
.
Med tändningsnyckeln på STOP eller utdragen,
kan du vrida hylsan från lägeOtill läge
för att
tända alla positionsljuset och
nummerplåtsbelysningen. På instrumentpanelen
tänds varningslampan
.PARKERINGSLJUS
Parkeringsljusen tänds endast när
tändningsnyckeln står i STOP-läget eller är
utdragen och man för hylsan A först tillOoch
sedan till
.
På instrumentpanelen tänds varningslampan
.
Genom att föra spaken för körriktningsvisaren
går det att välja vilken sida ljusen ska tändas på
(höger eller vänster sida).
AUTOMATISK KONTROLL AV LAMPORNA
(AUTOLIGHT) (skymningssensor)
(berörda
versioner och marknader)
Det är en sensor med infraröda lysdioder, som
sitter vid regnsensorn på vindrutan. Den utgår
från ljuskänsligheten som valts i
inställningsmenyn och kan känna av variationer i
ljuset utanför bilen. Ju större känslighet, desto
mindre utomhusljus behövs för att aktivera de
utvändiga ljusen.
Aktivering
Skymningssensorn aktiveras genom att vrida
hylsan A bild 34 till läge
. I detta läge tänds
positionsljuset och halvljuset automatiskt och
samtidigt enligt utomhusbelysningen.
52
KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING
