2014 FIAT DOBLO COMBI Instrukcja obsługi (in Polish)

221
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS TREŚCI

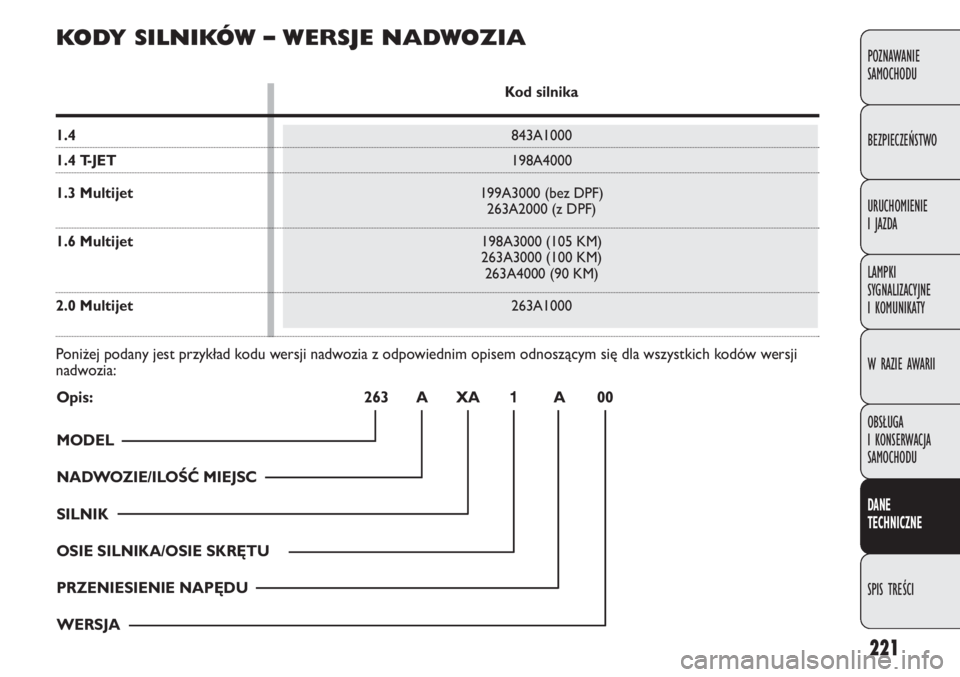

KODY SILNIKÓW – WERSJE NADWOZIA
Kod silnika
1.4843A1000
1.4 T-JET198A4000
1.3 Multijet199A3000 (bez DPF)
263A2000 (z DPF)
1.6 Multijet198A3000 (105 KM)
263A3000 (100 KM)
263A4000 (90 KM)
2.0 Multijet263A1000
Poniżej podany jest przykład kodu wersji nadwozia z odpowiednim opisem odnoszącym się dla wszystkich kodów wersji
nadwozia:
Opis: 263 A XA1A00
MODEL
NADWOZIE/ILOŚĆ MIEJSC
SILNIK
OSIE SILNIKA/OSIE SKRĘTU
PRZENIESIENIE NAPĘDU
WERSJA

222
NADWOZIE/ ILOŚĆ MIEJSC
AM1PANORAMA – 5/7 miejscowa
ZN1FURGONE – 2 miejscowy
WN1FURGONE – 2 miejscowy o zwiększonej nośności / COMBI 5 miejscowy
YN1Z PODŁOGĄ – 2 miejscowy
SILNIKI
XA1.4
95 KMEuro 4 / Euro 5
XB1.3 Multijet
90 KMEuro 4 bez DPF
XC1.3 Multijet
90 KMEuro 4 z DPF – Euro 5
XD1.6 Multijet
105 KMEuro 4 – Euro 4 z DPF – Euro 5
XE1.6 Multijet
100 KMEuro 4 – Euro 4 z DPF – Euro 5
XH1.6 Multijet
90 KMEuro 5
XF2.0 Multijet
135 KMEuro 5
XG1.4 T-JET
120 KM Euro 5
OSIE SILNIKA / OSIE SKRĘTU
1
PRZENIESIENIE NAPĘDU
AMechaniczna skrzynia biegów (5 biegowa)
BMechaniczna skrzynia biegów (6 biegowa)
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS TREŚCI

223
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS TREŚCI
1.6
Multijet
198A3000/
263A3000/
263A4000
Diesel
4 w rzędzie
79,5×80,5
1598
16,5: 1
77/74/66
105/100/90
4000
290
29,6
1500
–
Olej napędowy
autoryzowany
(specyfikacja
EN590)
2.0
Multijet
263A1000
Diesel
4 w rzędzie
83×90,5
1956
16,5: 1
99
135
3500
320
32,6
1500
–
Olej napędowy
autoryzowany
(specyfikacja
EN590)
1.4
843A1000
Otto
4 w rzędzie
72×84
1368
11: 1
70
95
6000
127
12,95
4500
NGK DCPR7E
Benzyna 95
Oktanów
1.3 Multijet
bez DPF
199A3000
Diesel
4 w rzędzie
69,6×82
1248
17,6: 1
66
90
4000
200
20,4
1750
–
Olej napędowy
autoryzowany
(specyfikacja
EN590)
1.3 Multijet
z DPF
263A2000
Diesel
4 w rzędzie
69,6×82
1248
16,8: 1
66
90
4000
200
20,4
1500
–
Olej napędowy
autoryzowany
(specyfikacja
EN590)
1.4 T-JET
198A4000
Otto
4 w rzędzie
72×84
1368
9,8
±0,2
88
120
5000
206
21
3000
NGK IKR9F8
Benzyna 95
Oktanów
SILNIK
OPIS
Ko d t y p u
Cykl
Ilość i ułożenie cylindrów
Średnica
i skok tłoka mm
Pojemność całkowita cm3
Stopień sprężania
Moc
maksymalna (CEE) kW
KM
przy prędkości
obrotowej obr/min
Moment
maksymalny (CEE) Nm
kgm
przy prędkości
obrotowej obr/min
Świece zapłonowe
Paliwo

224
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS TREŚCI
Zmiany lub naprawy układu zasilania wykonane niewłaściwie, bez uwzględnienia charakterystyk
technicznych układu, mogą spowodować uszkodzenia w funkcjonowaniu z ryzykiem pożaru.
Wtrysk
elektroniczny
Multipoint
sekwencyjny
fazowy, system
returnlessWtrysk
bezpośredni
Multijet
„Common Rail”
sterowany
elektronicznie
z turbo
i Intercooler Wtrysk
bezpośredni
Multijet
„Common Rail”
sterowany
elektronicznie
z turbo
i Intercooler Wtrysk
bezpośredni
Multijet
„Common Rail”
sterowany
elektronicznie
z turbo
i Intercooler
Pięć lub sześć biegw (w zależności od wersji) + bieg wsteczny
Samoregulacyjne z pedałem bez skoku jałowego
Przedni
PRZENIESIENIE NAPĘDU
1.4 – 1.4 T-JET – 1.3 Multijet – 1.6 Multijet – 2.0 Multijet
Skrzynia biegów
Sprzęgło
Napęd
Wtrysk
elektroniczny
Multipoint
sekwencyjny
fazowy z kontrolą
elektroniczną
z turbo i
intercooler
ZASILANIE
1.4 1.4 T-JET 1.3 Multijet 1.6 Multijet 2.0 Multijet
Zasilanie

225
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS TREŚCI
Z zębnikiem i listwą zębatą z wspomaganiem hydraulicznym
11,2 (*) / 12,5 (
❑)
z tarczami chłodzonymi
bębnowe
sterowany dźwignią ręczną, działający na hamulce tylne
Niezależne zawieszenie kół typu Mc Pherson
Niezależne zawieszenie kół Multi-link, sprężyny śrubowe, amortyzatory teleskopowe
i drążek stabilizatora (w zależności od wersji)
HAMULCE
1.4 – 1.4 T-JET – 1.3 Multijet – 1.6 Multijet – 2.0 Multijet
Hamulce: przednie
tylne
Hamulec ręczny
OSTRZEŻENIE Woda, lód i sól znajdujące się na drodze mogą gromadzić się na tarczach hamulcowych, zmniejszając
skuteczność hamowania przy pierwszym hamowaniu.
ZAWIESZENIA
1.4 – 1.4 T-JET – 1.3 Multijet – 1.6 Multijet – 2.0 Multijet
Przednie
Tylne
UKŁAD KIEROWNICZY
1.4 – 1.4 T-JET – 1.3 Multijet – 1.6 Multijet – 2.0 Multijet
Typ
Średnica skrętu kół
(pomiędzy krawężnikami)
(*) Z krótkim rozstawem osi (❑) O długim rozstawie osi

226
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS TREŚCI
KO Ł A
OBRĘCZE I OPONY
Obręcze ze stali tłoczonej lub ze stopu. Opony bezdęt-
kowe
Tubeless radialne. W „Wyciągu ze świadectwa homolo-
gacji” podane są wszystkie opony homologowane.
OSTRZEŻENIE W przypadku ewentualnych rozbieżności
pomiędzy „Instrukcją obsługi” i „Wyciągiem ze świadectwa
homologacji” należy wziąć pod uwagę wyłącznie te przed-
stawione w tym ostatnim.
Aby zapewnić bezpieczną jazdę niezbędne jest, aby samo-
chód wyposażony był w opony tej samej marki i tego sa-
mego typu na wszystkich kołach.
OSTRZEŻENIE W oponach bezdętkowych Tubeless nie
stosować dętek.
F0V0162mrys. 195
KOŁO ZAPASOWE
Obręcz ze stali tłoczonej.
Opona Tubeless taka sama jak te z wyposażenia.
USTAWIENIE KÓŁ
Zbieżność przednia całkowita: -1 ±1 mm
Wartości odnoszą się do samochodu gotowego do jazdy.
PRAWIDŁOWY ODCZYT OZNACZENIA NA
OPONIE rys. 195
Przykład: 185/65 R 15 88H
185 = Szerokość nominalna (S, odległość w mm między
bokami).
65 = Stosunek wysokości/szerokości (H/S) w procentach.
R = Opony radialne.
15 = Średnica obręczy w calach (Ø).
88 = Wskaźnik obciążenia (nośność)
H = Wskaźnik prędkości maksymalnej.

227
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS TREŚCI
70= 335 kg 81= 462 kg
71= 345 kg 82= 475 kg
72= 355 kg 83= 487 kg
73= 365 kg 84= 500 kg
74= 375 kg 85= 515 kg
75= 387 kg 86= 530 kg
76= 400 kg 87= 545 kg
77= 412 kg 88= 560 kg
78= 425 kg 89= 580 kg
79= 437 kg 90= 600 kg
80= 450 kg 91= 615 kg
Q= do 160 km/h.
R= do 170 km/h.
S= do 180 km/h.
T= do 190 km/h.
U= do 200 km/h.
H= do 210 km/h.
V= do 240 km/h.
QM + S= do 160 km/h.
TM + S= do 190 km/h.
HM + S= do 210 km/h.
Wskaźnik prędkości maksymalnej
Wskaźnik prędkości maksymalnej opon zimowych
Wskaźnik obciążenia (nośność)
W przypadku użycia zintegrowanych kołpa-
ków kół mocowanych (za pomocą sprężyn)
na obręczy stalowej i opon nie zamontowanych fa-
brycznie, ale zakupionych po sprzedaży wyposażo-
nych w zabezpieczenie “Rim Protector ” - "Zabez-
pieczenie obręczy (r ys. 196), NIE montować kołpa-
ków kół. Użycie opon i kołpaków kół nie odpowied-
nich może spowodować niespodziewany spadek ci-
śnienia w oponie.
UWAGA
OPONY RIM ZABEZPIECZAJĄCE OBRĘCZ
rys. 196
F0V0217mrys.196
PRAWIDŁOWY ODCZYT OZNACZENIA
NA OBRĘCZY
Przykład: 6J × 15 ET43
6 = szerokość obręczy w calach 1.
J = profil krawędzi (występ boczny, na którym po-
winno opierać się obrzeże opony) 2.
15 = średnica osadzenia w calach (odpowiada średnicy
osadzenia opony, która ma być montowana) 3 = Ø.
ET43 =
osadzenie koła (odległość pomiędzy płaszczyzną opar-
cia tarczy/obręczy i osią symetrii obręczy koła).

228
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS TREŚCI
Wersja Obręcze Opony KOŁO ZAPASOWE
(dla wersji/rynków, gdzie przewidziano)
Z wyposażenia Zimowe Obręcz Opona
1 . 4 T. T.6Jx16 ET36,5 195/60 R16 C 99T 195/60 R16 C 99Q (M+S) 6Jx16 ET36,5 195/60 R16 C 99T
1.4 T-JET T.T.6Jx16 ET36,5 195/60 R16 C 99/97T 195/60 R16 C 99Q (M+S) 6Jx16 ET36,5 195/60 R16 C 99/97T
1.3 Multijet Cargo6Jx15 ET39 Light 185/65 R15 92T 185/65 R15 92Q (M+S) 6JX15 ET39 Light 185/65 R15 92T
6Jx15 ET39 Heavy 195/65 R15 95T (*) 195/65 R15 95Q (M+S) 6JX15 ET39 Heavy 195/65 R15 95T
6JX16 ET36,5195/60 R16 C 99T (*)195/60 R16 C 99Q (M+S) 6JX16 ET36,5 195/60 R16 C 99T
Cargo Maxi6JX16 ET36,5 195/60 R16 C 99T 195/60 R16 C 99Q (M+S) 6JX16 ET36,5 195/60 R16 C 99T
5 Miejsc (M1)6JX15 ET39 Light 185/65 R15 88T 185/65 R15 88Q (M+S) 6JX15 ET39 Light 185/65 R15 88T
6Jx15 ET39 Heavy 195/65 R15 95T (*) 195/65 R15 95Q (M+S) 6JX15 ET39 Heavy 195/65 R15 95T
6JX16 ET36,5195/60 R16 C 99T (*)195/60 R16 C 99Q (M+S) 6JX16 ET36,5 195/60 R16 C 99T
7 Miejsc (M1)6JX16 ET36,5 195/60 R16 C 99T 195/60 R16 C 99Q (M+S) 6JX16 ET36,5 195/60 R16 C 99T
Combi (N1)6JX15 ET39 Heavy 195/65 R15 95T 195/65 R15 95Q (M+S) 6JX15 ET39 Heavy 195/65 R15 95T
6JX16 ET36,5195/60 R16 C 99T (*)195/60 R16 C 99Q (M+S) 6JX16 ET36,5 195/60 R16 C 99T
1.6 Multijet Cargo6JX15 ET39 Light 185/65 R15 92T 185/65 R15 92Q (M+S) 6JX15 ET39 Light 185/65 R15 92T
6Jx15 ET39 Heavy 195/65 R15 95T (*) 195/65 R15 95Q (M+S) 6JX15 ET39 Heavy 195/65 R15 95T
6JX16 ET36,5195/60 R16 C 99T (*)195/60 R16 C 99Q (M+S) 6JX16 ET36,5 195/60 R16 C 99T
Cargo Maxi6JX16 ET36,5 195/60 R16 C 99T 195/60 R16 C 99Q (M+S) 6JX16 ET36,5 195/60 R16 C 99T
5 Miejsc (M1)6JX15 ET39 Light 185/65 R15 88T 185/65 R15 88Q (M+S) 6Jx15 ET39 Light 185/65 R15 88T
6Jx15 ET39 Heavy 195/65 R15 95T (*) 195/65 R15 95Q (M+S) 6JX15 ET39 Heavy 195/65 R15 95T
6JX16 ET36,5195/60 R16 C 99T (*)195/60 R16 C 99Q (M+S) 6JX16 ET36,5 195/60 R16 C 99T
7 Miejsc (M1)6Jx16 ET36,5 195/60 R16 C 99T 195/60 R16 C 99Q (M+S) 6Jx16 ET36,5 195/60 R16 C 99T
Combi (N1)6Jx15 ET39 Heavy 195/65 R15 95T 195/65 R15 95Q (M+S) 6Jx15 ET39 Heavy 195/65 R15 95T
6JX16 ET36,5195/60 R16 C 99T (*)195/60 R16 C 99Q (M+S) 6JX16 ET36,5 195/60 R16 C 99T
2.0 Multijet T.T.6Jx16 ET36,5 195/60 R16 C 99T 195/60 R16 C 99Q (M+S) 6Jx16 ET36,5 195/60 R16 C 99T
(*) W alternatywie
