2014 FIAT DOBLO COMBI фары

178
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
СИСТЕМЫ
БЕЗОПАСНОСТИ
ПУСК
И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ И
СООБЩЕНИЯ
АВАРИЙНОЕ
СОСТОЯНИЕ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ
F0V0028m
рис. 150
F0V0029m
рис. 151
ЗАМЕНА ЛАМПЫ ПРИБОРОВ
НАРУЖНОГО ОСВЕЩЕНИЯДля определения типа и мощности лампы см. параграф
“Замена лампы”.
ПЕРЕДНИЕ ОПТИЧЕСКИЕ ЭЛЕМЕНТЫ рис. 150
К передним оптическим элементам относятся габаритные
огни, фары ближнего света, фары дальнего света и указа-
тели поворота.
Лампы оптического элемента располагаются в следующем
порядке:
A Указатели поворота
B Габаритные огни и фары ближнего света.
C Дневные ходовые огни и фары дальнего света.
Для доступа к лампам нужно снять защитные крышки, уста-
новленные нажимом.ГАБАРИТНЫЕ ОГНИ
Замена лампы выполняется следующим образом:
❒снимите защитную крышку В-рис. 150;
❒поверните против часовой стрелки ламповый патрон
А-рис. 151 и вытащите его;
❒выньте и замените лампу В;
❒установите новую лампу, вставьте на место патрон
A-рис. 151, установите на место защитную крышку B-
рис. 150.
161-196 DOBLO LUM RUS 1e 22/07/14 09.34 Pagina 178

179ЗНАКОМСТВО С
АВТОМОБИЛЕМСИСТЕМЫ
БЕЗОПАСНОСТИПУСК
И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ
И СООБЩЕНИЯАВАРИЙНОЕ
СОСТОЯНИЕТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ
F0V0030m
рис. 152
F0V0031m
рис. 153
УКАЗАТЕЛИ ПОВОРОТА
Передние
Для замены лампы выполните следующее:
❒снимите защитную крышку А - рис. 150;
❒поверните против часовой стрелки ламповый патрон
С - рис. 153 и вытащите его;
❒выньте лампу B - рис. 153, слегка нажав на нее и вра-
щая против часовой стрелки;
❒замените лампу, вновь установите патрон C вращением
по часовой стрелке, убедитесь в надежности крепления;
❒установите защитную крышку А - рис. 150.
Боковые
ПРЕДУПРЕЖДЕНИЕ Для замены ламп боковых указателей
поворота, расположенных внутри наружного зеркала зад-
него вида, следует обращаться в сервисный центр. ФАРЫ БЛИЖНЕГО СВЕТА
Для замены лампы выполните следующее:
❒снимите защитную крышку В - рис. 150;
❒отсоедините электрическую колодку;
❒расцепите удерживающие лампу фиксаторы A-рис. 152;
❒выньте из разъема и замените лампу В - рис. 152;
❒для установки новой лампы совместите профиль ме-
таллической части с канавками в параболе фары, за-
кройте пружинные фиксаторы А и подсоедините элек-
трический разъем В;
❒установите защитную крышку В - рис. 150.
161-196 DOBLO LUM RUS 1e 22/07/14 09.34 Pagina 179

180
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
СИСТЕМЫ
БЕЗОПАСНОСТИ
ПУСК
И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ И
СООБЩЕНИЯ
АВАРИЙНОЕ
СОСТОЯНИЕ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ
F0V0032m
рис. 154
F0V0033m
рис. 155
❒извлеките лампу, вставленную нажатием;
❒замените лампу, вновь установите патрон Е вращением
по часовой стрелке, убедитесь в надежности крепле-
ния;
❒установите защитную крышку С - рис. 150.
ПЕРЕДНИЕ ПРОТИВОТУМАННЫЕ ФАРЫ
(для исполнений/рынков, где это предусмотрено)
ПРЕДУПРЕЖДЕНИЕ Для замены ламп передних противоту-
манных фар следует обращаться в сервисный центр Fiat. ФАРЫ ДАЛЬНЕГО СВЕТА
Для замены лампы выполните следующее:
❒снимите защитную крышку С - рис. 150;
❒отсоедините электрическую колодку;
❒расцепите удерживающие лампу фиксаторы D-рис. 154;
❒выньте из разъема и замените лампу;
❒для установки новой лампы совместите профиль ме-
таллической части с канавками в параболе фары, за-
кройте пружинные фиксаторы D и подсоедините элек-
трический разъем;
❒установите защитную крышку С - рис. 150.
ДНЕВНЫЕ ОГНИ
Для замены лампы выполните следующее:
❒снимите защитную крышку С - рис. 150;
❒поверните против часовой стрелки ламповый патрон
Е - рис. 155 и вытащите его;
161-196 DOBLO LUM RUS 1e 22/07/14 09.34 Pagina 180

189ЗНАКОМСТВО С
АВТОМОБИЛЕМСИСТЕМЫ
БЕЗОПАСНОСТИПУСК
И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ
И СООБЩЕНИЯАВАРИЙНОЕ
СОСТОЯНИЕТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ
ЗАЩИЩАЕМОЕ УСТРОЙСТВО ПРЕДОХРАНИТЕЛЬ АМПЕР РИСУНОКДистанционный переключатель открытия откидной двери (исполнение Cargo) F09 10 175Однотональный звуковой сигнал F10 10 175Фары дальнего света F14 15 175Дополнительный отопитель PTC1 (дизельные двигатели) F15 30 175Компрессор кондиционера F19 7,5 175Обогрев заднего стекла F20 30 175Топливный электрический насос на баке F21 15 175Передние противотуманные фары F30 15 175Электрический клапан системы метана F84 10 175Электрическая розетка салона, задняя электрическая розетка F85 30 175Прикуриватель, обогреваемые сиденья F86 30 175Датчик IBS степени зарядки аккумулятора для системы Start&Stop F87 5 175Обогреватели наружных зеркал F88 7,5 175
161-196 DOBLO LUM RUS 1e 22/07/14 09.34 Pagina 189

198
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
СИСТЕМЫ
БЕЗОПАСНОСТИ
ПУСК
И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ И
СООБЩЕНИЯ
АВАРИЙНОЕ
СОСТОЯНИЕ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ
ЭКСПЛУАТАЦИЯ АВТОМОБИЛЯ В
ТЯЖЕЛЫХ УСЛОВИЯХЕсли автомобиль работает преимущественно в одном из
перечисленных далее условий:❒
буксировка прицепа или жилого автомобильного
прицепа;
❒
пыльные дороги;
❒
короткие и повторяющиеся пробеги (менее 7—8 км)
при температуре ниже нуля;
❒
частая работа двигателя на малых оборотах, прохож-
дение больших расстояний на низкой скорости, дли-
тельные простои;
указанные ниже проверки должны выполняться чаще,
чем это предусмотрено графиком планового техобслужи-
вания:
❒
проверка состояния и степени износа тормозных ко-
лодок передних дисковых тормозов;
❒
проверка степени очистки замков капота и багажни-
ка, очистка и смазка рычажных механизмов;
❒
зрительная проверка состояния: двигателя, коробки
передач, трансмиссии, жестких и гибких трубопрово-
дов (выхлопная система — система подачи топлива —
тормозная система), резиновых деталей (чехлов —
рукавов — втулок и т.д.);
❒проверка степени заряда аккумуляторной батареи и
уровня электролита;❒
визуальный контроль приводных ремней дополни-
тельных устройств;
❒
проверка и замена моторного масла и масляного
фильтра;
❒
проверка и при необходимости замена фильтра
пыльцы.
ГРАФИК ПЛАНОВОГО
ТЕХОБСЛУЖИВАНИЯ Сведения о графике планового техобслуживания приве-
дены в гарантийной книжке, прилагаемой в комплекте до-
кументации на автомобиль. ПЕРИОДИЧЕСКИЕ ПРОВЕРКИКаждые 1 000 км пробега или перед длительной поездкой
проверять и при необходимости восстанавливать:❒
уровень охлаждающей жидкости двигателя;
❒
уровень тормозной жидкости;
❒
уровень жидкости в бачке стеклоомывателя;
❒
давление в шинах и их состояние;
❒
работу осветительного оборудования (фары, указате-
ли поворота, аварийные огни и проч.);
❒
работу стеклоочистителя и стеклоомывателя и поло-
жение/степень износа щеток стеклоочистителей вет-
рового и заднего стекла (для исполнений/рынков, где
предусмотрено).
Каждые 3000 км пробега проверять и при необходимости
восстанавливать: уровень моторного масла.
197-218 DOBLO LUM RUS 1e 23/07/14 12.06 Pagina 198

216
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
СИСТЕМЫ
БЕЗОПАСНОСТИ
ПУСК
И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ И
СООБЩЕНИЯ
АВАРИЙНОЕ
СОСТОЯНИЕ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ
САЛОНПериодически проверять, чтобы под ковриками не скап-
ливалась вода (стекающая с обуви, зонтов и т.п.), которая
может стать причиной появления коррозии. Стекла
Для очистки стекол пользуйтесь специальными очистите-
лями. Используйте только чистую ветошь, чтобы избежать
образования царапин на поверхности стекла или ухудше-
ния его прозрачности.
ПРЕДУПРЕЖДЕНИЕ! Во избежание повреждения электри-
ческих обогревателей на внутренней стороне заднего стек-
ла, осторожно протирать внутреннюю поверхность стекла
в направлении нагревательных элементов.
Отсек двигателя
В конце каждого зимнего сезона тщательно очищать отсек
двигателя. При этом не направлять струю воды прямо на
электронные блоки управления и релейный блок управ-
ления и предохранители с левой стороны моторного от-
сека (по направлению движения). Эта операция должна вы-
полняться в специализированных автомастерских.
ВАЖНО! Мыть автомобиль следует при холодном двига-
теле, а ключ зажигания должен при этом находиться в по-
ложении STOP. После окончания мойки автомобиля убе-
диться, что разнообразные защитные элементы (резино-
вые крышки, чехлы и т. п.) не повреждены или сняты.
Передние фары
ПРЕДУПРЕЖДЕНИЕ! Никогда не использовать ароматиче-
ские соединения (напр., бензин) или кетоны (напр., ацетон)
для очистки пластиковых рассеивателей передних фар.
Для чистки салона автомобиля запреща-
ется использовать легковоспламеняю-
щиеся вещества (смеси на основе углеводородов
или очищенный бензин). В ходе очистки при тре-
нии могут образовываться электростатические
разряды, которые могут стать причиной возго-
рания.
ВНИМАНИЕ
Не храните в автомобиле аэрозольные
баллоны: опасность взрыва. Не допускать
нагрева аэрозольных баллонов выше 50° C. В сало-
не автомобиля, оставленного под прямыми сол-
нечными лучами в летний период, температура
может значительно превысить это значение.
ВНИМАНИЕ
197-218 DOBLO LUM RUS 1e 23/07/14 12.06 Pagina 216

272
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
СИСТЕМЫ
БЕЗОПАСНОСТИ
ПУСК
И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ И
СООБЩЕНИЯ
АВАРИЙНОЕ
СОСТОЯНИЕ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИУКАЗАТЕЛЬ
– крепление груза ...............................91
– снятие задней полки .......................88
– увеличение объема
багажника ............................................89
Багажный отсек
– аварийное открытие
изнутри ...........................................85-86
– крепление груза ...............................91
– открытие с помощью
пульта ДУ ................................................6
– увеличение объема
багажника ............................................89
Безопасная перевозка детей ..........124
– предусмотренные
приспособления для установки
детского кресла
Ближний свет (фары)
– включение ...........................................59
– замена ламп .....................................179
Блоки плавких предохранителей
(расположение) .........................188-192
Блокировка задних дверей ...80-81-82
Блокировка подачи топлива
(система) ..................................................70Боковые подушки безопасности
(боковая - оконная) ..........................137
– предупреждения общего
характера ..........................................137
Боковые сдвижные двери ..................78
Бортовой компьютер ............................28
Бортовой компьютер ............................28
Бортовые приборы
(приборная панель) ............................12
Буксировка автомобиля ....................195
Буксировка прицепа ..................195-196
– монтаж буксировочного
крюка ..........................................195-196
Буксировка прицепов ........................145
Буксировочный крюк
– монтаж .......................................195-196
Включение/выключение
осветительных приборов ................69
Внутреннее освещение
– сзади ...................................66-67-68-69
– спереди ....................................65-66-69
Воздушные отверстия и
дефлекторы ............................................43
Воздушный фильтр ..............................206
Выбросы CO
2.........................................267
Габаритные фонари
– включение ...........................................59
– замена задних лампочек ...181-182
– замена передних лампочек .......178
Геометрия колес ...................................226
График планового
техобслуживания .............198-200-202Давление в шинах ...............................229
Дальний свет (фары)
– включение ...........................................59
– замена ламп .....................................180
Двери
– детское удерживающее
устройство ...........................................80
– дистанционное открытие/
закрытие .................................................6
– открытие/закрытие
изнутри ...........................................79-80
– устройство разблокировки
грузового отсека ..............................77
– центральный замок .........................77
Дверь багажного отделения
– аварийное открытие
изнутри ...........................................85-86
– открытие при помощи
пульта ДУ ............................................6-7
271-282 DOBLO LUM RUS 1e 23/07/14 13.10 Pagina 272

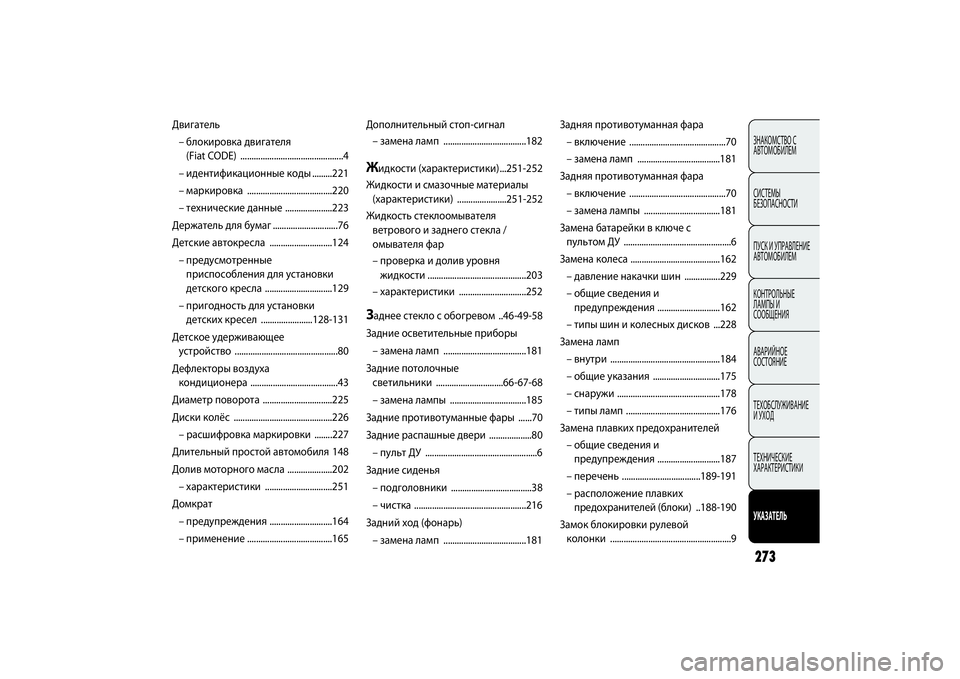

273ЗНАКОМСТВО С
АВТОМОБИЛЕМ
СИСТЕМЫ
БЕЗОПАСНОСТИ
ПУСК И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ И
СООБЩЕНИЯ
АВАРИЙНОЕ
СОСТОЯНИЕ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИУКАЗАТЕЛЬ
Дополнительный стоп-сигнал
– замена ламп .....................................182Ж
идкости (характеристики) ...251-252
Жидкости и смазочные материалы
(характеристики) ......................251-252
Жидкость стеклоомывателя
ветрового и заднего стекла /
омывателя фар
– проверка и долив уровня
жидкости ............................................203
– характеристики ..............................252
Заднее стекло с обогревом ..46-49-58
Задние осветительные приборы
– замена ламп .....................................181
Задние потолочные
светильники ..............................66-67-68
– замена лампы ..................................185
Задние противотуманные фары ......70
Задние распашные двери ...................80
– пульт ДУ ..................................................6
Задние сиденья
– подголовники ....................................38
– чистка ..................................................216
Задний ход (фонарь)
– замена ламп .....................................181Задняя противотуманная фара
– включение ...........................................70
– замена ламп .....................................181
Задняя противотуманная фара
– включение ...........................................70
– замена лампы ..................................181
Замена батарейки в ключе с
пультом ДУ ................................................6
Замена колеса ........................................162
– давление накачки шин ................229
– общие сведения и
предупреждения ............................162
– типы шин и колесных дисков ...228
Замена ламп
– внутри .................................................184
– общие указания ..............................175
– снаружи ..............................................178
– типы ламп ..........................................176
Замена плавких предохранителей
– общие сведения и
предупреждения ............................187
– перечень ...................................189-191
– расположение плавких
предохранителей (блоки) ..188-190
Замок блокировки рулевой
колонки ......................................................9 Двигатель
– блокировка двигателя
(Fiat CODE) ..............................................4
– идентификационные коды .........221
– маркировка ......................................220
– технические данные .....................223
Держатель для бумаг.............................76
Детские автокресла ............................124
– предусмотренные
приспособления для установки
детского кресла ..............................129
– пригодность для установки
детских кресел .......................128-131
Детское удерживающее
устройство ..............................................80
Дефлекторы воздуха
кондиционера .......................................43
Диаметр поворота ...............................225
Диски колёс ............................................226
– расшифровка маркировки ........227
Длительный простой автомобиля 148
Долив моторного масла ....................202
– характеристики ..............................251
Домкрат
– предупреждения ............................164
– применение ......................................165
271-282 DOBLO LUM RUS 1e 23/07/14 13.10 Pagina 273
