54

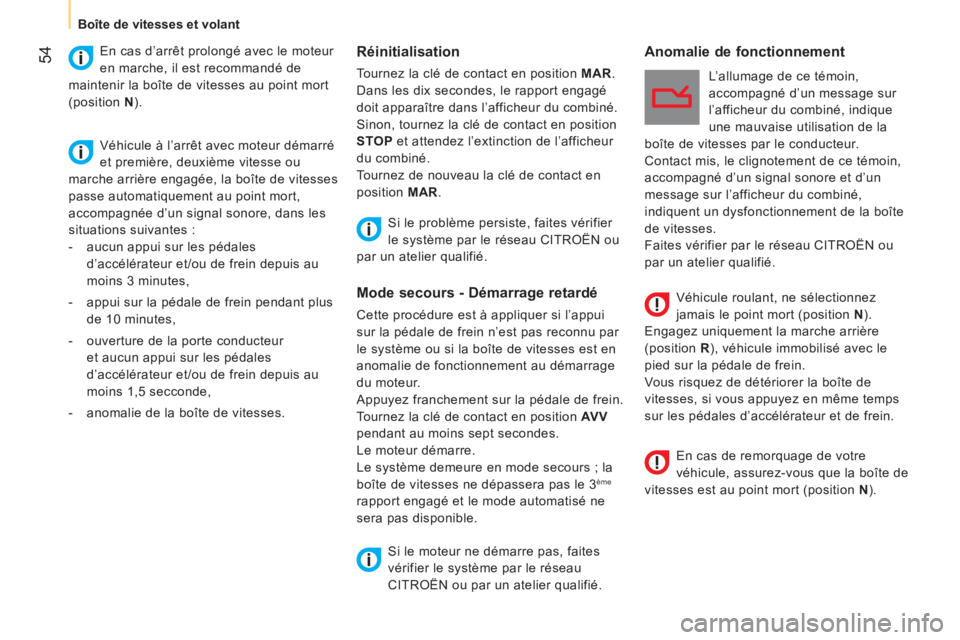

Boîte de vitesses et volant



Réinitialisation

Tournez la clé de contact en position MAR
.
Dans les dix secondes, le rapport engagé
doit apparaître dans l’afficheur du combiné.
Sinon, tournez la clé de contact en position
STOP
et attendez l’extinction de l’afficheur
du combiné.
Tournez de nouveau la clé de contact en
position MAR
. L’allumage de ce témoin,
accompagné d’un message sur
l’afficheur du combiné, indique
une mauvaise utilisation de la
boîte de vitesses par le conducteur.
Contact mis, le clignotement de ce témoin,
accompagné d’un signal sonore et d’un
message sur l’afficheur du combiné,
indiquent un dysfonctionnement de la boîte
de vitesses.
Faites vérifier par le réseau CITROËN ou
par un atelier qualifié. Si le problème persiste, faites vérifier
le système par le réseau CITROËN ou
par un atelier qualifié.
Véhicule roulant, ne sélectionnez
jamais le point mort (position N
).
Engagez uniquement la marche arrière
(position R
), véhicule immobilisé avec le
pied sur la pédale de frein.
Vous risquez de détériorer la boîte de
vitesses, si vous appuyez en même temps
sur les pédales d’accélérateur et de frein.

Mode secours - Démarrage retardé

Cette procédure est à appliquer si l’appui
sur la pédale de frein n’est pas reconnu par
le système ou si la boîte de vitesses est en
anomalie de fonctionnement au démarrage
du moteur.
Appuyez franchement sur la pédale de frein.
Tournez la clé de contact en position AV V
pendant au moins sept secondes.
Le moteur démarre.
Le système demeure en mode secours ; la
boîte de vitesses ne dépassera pas le 3
ème
rapport engagé et le mode automatisé ne
sera pas disponible.
Si le moteur ne démarre pas, faites
vérifier le système par le réseau
CITROËN ou par un atelier qualifié.




Anomalie de fonctionnement

En cas d’arrêt prolongé avec le moteur
en marche, il est recommandé de
maintenir la boîte de vitesses au point mort
(position N
).
Véhicule à l’arrêt avec moteur démarré
et première, deuxième vitesse ou
marche arrière engagée, la boîte de vitesses
passe automatiquement au point mort,
accompagnée d’un signal sonore, dans les
situations suivantes :


- aucun appui sur les pédales
d’accélérateur et/ou de frein depuis au
moins 3 minutes,

- appui sur la pédale de frein pendant plus
de 10 minutes,

- ouverture de la porte conducteur
et aucun appui sur les pédales
d’accélérateur et/ou de frein depuis au
moins 1,5 secconde,

- anomalie de la boîte de vitesses.


En cas de remorquage de votre
véhicule, assurez-vous que la boîte de
vitesses est au point mort (position N
).

55
1
PRÊT à PARTIR
Boîte de vitesses et volant





AIDE AU DÉMARRAGE EN PENTE


Partie intégrante du système ESP, elle
facilite le démarrage en pente en maintenant
immobilisé un court instant (environ
2 secondes) votre véhicule, le temps que
vous passiez de la pédale de frein à la
pédale d’accélérateur.
Cette fonction n’est active que lorsque :


- le véhicule a été complètement
immobilisé avec le pied sur la pédale de
frein,

- le moteur tourne,

- la pente est supérieure à 5 %.
Fonctionnement

En côte, moteur tournant et véhicule à
l’arrêt, le véhicule est maintenu un court
instant dès que vous relâchez la pédale
de frein :


- si vous êtes en première vitesse ou au
point mort avec une boîte de vitesses
manuelle,

- si vous êtes en position A
ou M
avec une
boîte de vitesses manuelle pilotée.



En descente, véhicule à l’arrêt, moteur
tournant et marche arrière engagée, le
véhicule est maintenu un court instant
dès que vous relâchez la pédale de frein.


Après 2 secondes, sans que le
démarrage ait lieu, le système se
désactive automatiquement en diminuant
progressivement la pression de freinage.
Pendant cette phase, on peut entendre un
bruit typique de décrochage mécanique des
freins, indiquant le mouvement imminent du
véhicule.
Ne sortez pas du véhicule pendant la
phase de maintien temporaire de l’aide
au démarrage en pente.
Si vous devez sortir du véhicule moteur
tournant, serrez manuellement le frein de
stationnement. Puis vérifiez que le témoin
de frein de stationnement est allumé
fixement au combiné.

Anomalie de fonctionnement
Lorsqu’un dysfonctionnement du
système survient, ces témoins
s’allument au combiné. Consultez
le réseau CITROËN ou un atelier
qualifié pour vérification du
système.
En mode STOP du Stop & Start, l’aide
au démarrage en pente est inactive.

56



Boîte de vitesses et volant



- avec une boîte de vitesses manuelle
,
véhicule à l’arrêt, passez le levier de
vitesses au point mort, puis relâchez la
pédale d’embrayage,

- avec une boîte de vitesses manuelle
pilotée
, véhicule à l’arrêt, maintenez la
pédale de frein enfoncée.
Cas particuliers : mode STOP indisponible
Le mode STOP ne s’active pas lorsque :


- la porte conducteur est ouverte,

- la ceinture de sécurité conducteur est
débouclée,

- la marche arrière est enclenchée,

- certaines conditions ponctuelles (charge
de la batterie, température du moteur,
régénération du filtre à particules,
assistance au freinage, température
extérieure...) le nécessitent pour assurer
le contrôle du système.
Dans ce cas, un message apparaît
sur l’afficheur du combiné,
accompagné du témoin «S»
qui
clignote quelques secondes, puis
s’éteint.

Ce fonctionnement est parfaitement
normal.










STOP & START

Le Stop & Start met le moteur
momentanément en veille - mode STOP
- lors des phases d’arrêts de la circulation
(feux rouges, encombrements, autres...). Le
moteur redémarre automatiquement - mode
START - dès que vous souhaitez repartir.
Le redémarrage s’effectue de manière
instantanée, rapide et silencieuse.
Parfaitement adapté à un usage urbain,
le Stop & Start permet de réduire la
consommation de carburant, les émissions
de gaz polluant et le niveau sonore à l’arrêt.

Fonctionnement


Passage en mode STOP du moteur
Le témoin «S»
s’allume au combiné
et le moteur se met en veille : L’arrêt automatique du moteur est
possible uniquement quand on a
dépassé une vitesse d’environ 10 km/h, pour
éviter des arrêts répétés du moteur lorsque
l’on roule lentement.
En mode STOP du Stop & Start, l’aide
au démarrage en pente est inactive.
Ne quittez jamais votre véhicule sans
avoir préalablement coupé le contact
avec la clé.
N’effectuez jamais un remplissage en
carburant lorsque le moteur est en
mode STOP ; coupez impérativement le
contact avec la clé.

57
1
PRÊT à PARTIR
Boîte de vitesses et volant

Cas particuliers : déclenchement
automatique du mode START
Le mode START se déclenche
automatiquement lorsque :


- le véhicule est en roue libre dans une
pente,

- le moteur est arrêté depuis environ
3 minutes avec le Stop & Start,

- certaines conditions ponctuelles (charge
de la batterie, température du moteur,
assistance au freinage, réglage de
l’air conditionné...) le nécessitent pour
assurer le contrôle du système ou du
véhicule.

Du bon usage
Avec une boîte de vitesses manuelle en
mode STOP, en cas de passage d’un
rapport sans avoir complètement débrayé, le
redémarrage du véhicule peut échouer.
Un témoin s’allume ou un message s’affiche
au combiné pour vous inciter à renfoncer à
fond la pédale d’embrayage afin d’assurer le
redémarrage.
Moteur arrêté en mode STOP, si le
conducteur déboucle sa ceinture de sécurité
et ouvre une porte avant, le redémarrage
du moteur n’est possible qu’avec la clé
de contact. Ceci est indiqué par un signal
sonore, accompagné du clignotement du
témoin de service et d’un message sur
l’afficheur du combiné.
Si après un redémarrage automatique en
mode START, le conducteur n’effectue
aucune action sur le véhicule dans les
3 minutes qui suivent, le système arrête
définitivement le moteur. Le redémarrage
du moteur n’est possible qu’avec la clé de
contact.

Passage en mode START du moteur
Le témoin «S»
s’éteint et le moteur
redémarre :


- avec une boîte de vitesses manuelle
,
enfoncez la pédale d’embrayage,

- avec une boîte de vitesses manuelle
pilotée
:


●
levier de vitesses en position A
ou M
,
relâchez la pédale de frein,

●
ou engagez la marche arrière.

Dans ce cas, un message apparaît
sur l’afficheur du combiné,
accompagné du témoin «S»
qui
clignote quelques secondes, puis
s’éteint.

Ce fonctionnement est parfaitement
normal.
En mode STOP, une action sur le
levier de la boîte de vitesses manuelle
pilotée engendre le redémarrage du
moteur ce qui permet de l’anticiper.
En cas d’arrêt automatique du moteur
en pente, l’aide au démarrage en pente
étant active uniquement moteur tournant, il
est nécessaire de redémarrer le moteur en
engageant une vitesse avant de relâcher la
pédale de frein.

76
Autoradio

MENU «FONCTIONS AUDIO»


Système RDS «AF Switching»

Le système RDS (Radio Data System) vous
permet de rester à l’écoute de la même
station, quelle que soit la fréquence qu’elle
utilise en fonction de l’endroit où vous
vous trouvez. L’autoradio recherche en
permanence l’émetteur qui la diffuse avec le
meilleur confort d’écoute.
Appuyez sur la touche «
» ou «
» pour
activer (ON) ou désactiver (OFF) la fonction
RDS.
En bande FM, «AF» apparaît dans
l’afficheur, si la fonction RDS est activée et
si la station émet en RDS.


Informations trafic «Traffic Info»

Tout flash d’informations trafic sera diffusé
prioritairement quelle que soit la source en
cours d’écoute.
Le système EON (Enhanced Other
Networks) relie entre elles des stations
appartenant à un même réseau. Il permet de
diffuser une information trafic émise par une
station appartenant au même réseau que la
station écoutée.

Mode de suivi régional «Regional
Mode»
Certaines stations, organisées en réseau,
émettent des programmes régionaux dans
les différentes régions qu’elles desservent.
Le mode de suivi régional permet de
privilégier l’écoute d’un même programme.
Appuyez sur la touche «
» ou «
» pour
activer (ON) ou désactiver (OFF) la fonction
REG.
En bande FM, «LOC» apparaît dans
l’afficheur, si la fonction REG est activée et
si la station trouve une fréquence locale.


Affichage MP3 «MP3 Display»

Appuyez sur la touche «
» ou «
» pour
afficher le numéro du morceau ou afficher
les informations du CD MP3 (Interprète /
Album / Dossier / Fichier / Titre / Temps
écoulé).

Contrôle automatique du volume
sonore «Speed Volume»
Appuyez sur la touche «
» ou «
» pour
minimiser (LOW), maximiser (HIGH) ou
désactiver (OFF) le contrôle automatique du
volume sonore en fonction de la vitesse du
véhicule. Le volume sonore des informations trafic est
indépendant du volume sonore des autres
sources. Vous pouvez le régler à l’aide du
bouton de volume pendant la diffusion ; ce
réglage sera mémorisé pour la prochaine
diffusion.
Appuyez sur la touche «
» ou «
» pour
activer (ON) ou désactiver (OFF) la fonction TA.
En bande FM, «TA» apparaît dans
l’afficheur, si la fonction TA est activée et
«TPM» si la station émet des informations
trafic.


Volume sonore source externe
«External Audio Vol»
Appuyez sur la touche «
» ou «
» pour
diminuer (jusqu’à 0), augmenter (jusqu’à 40)
ou désactiver (OFF) le volume sonore de la
source externe (ex : kit mains-libres).


Extinction programmée «Radio Off»

Appuyez sur la touche «
» ou «
» pour
programmer le temps d’extinction de
«00 MIN» ou «20 MIN».
Ce compte-à-rebours est pris en compte,
portes fermées, clé en position STOP
.


Valeurs par défaut «Restore Default»

Appuyez sur la touche «
» ou «
» pour
garder les valeurs modifiées (NO) ou
remettre les valeurs par défaut (YES).
«Restoring» apparaît dans l’afficheur
pendant la remise à zéro des valeurs de
configuration. «MP3» apparaît dans l’afficheur, si la
fonction est activée et si le CD contient des
morceaux au format MP3. Appuyez sur la touche MENU
de l’autoradio pour accéder
au menu «Fonctions Audio».
Appuyez sur la touche «
»
ou «
» pour sélectionner
l’une des fonctions audio à
configurer ci-après.

78
Système mains-libres Bluetooth
INTRODUCTION

Ce système vous permet :


- d’émettre et recevoir des appels téléphoniques via le Bluetooth® de votre téléphone mobile,

- d’afficher le nom de vos contacts et les numéros du répertoire de votre téléphone portable, sur l’écran du combiné,

- d’utiliser les commandes vocales pour appeler, gérer vos contacts tout en gardant les deux mains sur le volant,

- de prendre connaissance de vos textos via le synthétiseur vocale intégré au système,

- d’écouter des fichiers audio MP3, WMA, AAC, M4A, MP4 et WAV via un support de stockage USB,

- d’afficher les informations du titre musical en cours sur l’écran de l’autoradio (titre, artiste, etc...),

- de commander vocalement un lecteur audio nomade (type Ipod®),

- de recharger votre lecteur nomade (type Ipod®) via le port USB.

SYSTÈME MAINS-LIBRES BLUETOOTH

LÉGENDE

Signale une pression à maintenir pour lancer l’action décrite.


Mode vocal

Énoncer clairement et distinctement la commande vocale décrite. Nécessite une pression sur la commande «vocale» du volant avant d’énoncer la commande vocale désirée.

92
Système mains-libres Bluetooth
Les fichiers audio au format .mp3, .wma,
.wav et les listes de lecture de fichiers
avec l’extensions .wpl sont reconnus par le
système.
Sélection de fi chiers

LECTEUR AUDIO D’APPAREIL NOMADE


Lecture automatique

Prise USB
Connecter l’appareil directement
à la prise USB ou à l’aide d’un
câble adapté (non fourni).
Contact mis :


- activation de la liaison de reconnaissance
et lancement automatique de la liste de
lecture,

- ou activation de la lecture automatique
si le système est programmé en lecture
automatique.
Sinon faire une sélection du
fichier à lire en passant par le
menu. Activer le menu principal.
Sélectionner REGLAGES puis
MEDIA PLAYER puis LECTURE
AUTO.
Valider.
Choisir ACTIVÉE ou
DESACTIVE.
Valider. Activer le menu principal.
Sélectionner MEDIA PLAYER.
Valider.
Choisir l’un des modes de
sélection :
DOSSIERS, ARTISTES,
GENRES, ALBUMS, PLAYLIST,
ALEATOIRE (lecture aléatoire
des fichiers de la liste de lecture).
«Media player», puis «options
USB» et en fin choisissez
«Dossiers», «Artistes», ...
La fonction TOUT LIRE
permet
d’écouter tout le contenu d’un mode de
sélection (dossiers, artistes, ...).

138
Atteler une remorque

Dans certains cas d’utilisation
particulièrement exigeante (traction de
la charge maximale dans une forte pente
par température élevée), le moteur limite
automatiquement sa puissance. Dans
ce cas, la coupure automatique de l’air
conditionné permet de récupérer de la
puissance moteur.
En cas d’allumage du témoin
de température du liquide de
refroidissement, arrêtez le
véhicule et coupez le moteur dès
que possible.
Rubrique 7, partie «Niveaux».

Pneumatiques :
vérifiez la pression
des pneumatiques du véhicule tracteur
(voir rubrique 7, partie «Éléments
d’identification») et de la remorque en
respectant les pressions recommandées.

Freins :
tracter augmente la distance
de freinage. Roulez à vitesse modérée,
rétrogradez en temps utile et freinez
progressivement.
Vent latéral :
la sensibilité au vent latéral
est augmentée. Conduisez en souplesse et
à vitesse modérée.

ABS :
le système ne contrôle que le
véhicule, pas la remorque.

Aide au stationnement arrière :
l’aide
sera neutralisée automatiquement
lors de l’utilisation d’un attelage d’origine
CITROËN (voir rubrique 3, partie «Aide au
stationnement arrière»).

Attelage

Nous vous recommandons d’utiliser les
attelages et leurs faisceaux d’origine
CITROËN, qui ont été testés et homologués
dès la conception de votre véhicule et
de confier le montage de ce dispositif au
réseau CITROËN ou à un atelier qualifié.
En cas de montage hors réseau CITROËN,
ce montage doit se faire impérativement
en utilisant les pré-dispositions électriques
implantées à l’arrière du véhicule et les
préconisations du constructeur.
Le fonctionnement des capteurs de l’aide au
stationnement arrière est automatiquement
désactivé, lors de l’insertion de la broche
du câble de la remorque dans la prise de
l’attelage.
Lorsque l’on retire la broche du câble de
la remorque, les capteurs de l’aide au
stationnement arrière sont de nouveau
activés.
Répartition des charges
Répartissez la charge dans la remorque
pour que les objets les plus lourds se
trouvent le plus près possible de l’essieu,
et que le poids sur flèche approche le
maximum autorisé, sans toutefois le
dépasser. La densité de l’air diminue avec
l’altitude, réduisant ainsi les performances
du moteur. Il faut réduire la charge maximum
remorquable de 10 % par tranche de
1 000 mètres d’altitude. Reportez-vous au
chapitre «Caractéristiques techniques»
pour connaître les masses et les charges
remorquables en fonction de votre véhicule,
reportez-vous également aux documents
administratifs (carte grise...).
