2014 CITROEN NEMO service

46



Comenzi pe volan



Modificarea vitezei programate

Pentru memorarea unei viteze superioare celei
precedente, aveţi următoarele posibilităţi:


Oprirea functiei



- Mutaţi inelul pe
poziţia OFF
sau taiati
contactul pentru oprire
totala.



Anularea vitezei programate

La oprirea vehiculului, după taierea
contactului, nici o viteză nu mai este
memorată de sistem.


Anomalie de funcţionare

In caz de functionare defectuoasa, rotiti
inelul pe pozitia OFF si adresati-va retelei
CITROËN sau unui service autorizat.


Pentru o bună utilizare

La modificarea vitezei memorate prin
apăsare prelungită fiţi atenţi pentru că viteza
poate să crească sau să scadă repede.
Nu folosiţi regulatorul de viteză pe carosabil
alunecos sau când traficul este intens.
Nu treceti maneta de viteze la punctul
mort niciodata in timp ce sistemul este in
functiune.
La coborâre abruptă, regulatorul de
viteză nu va putea împiedica vehiculul să
depăşească viteza programată.
Regulatorul nu poate în nici un caz să
înlocuiască respectarea regulilor de limitare
a vitezei, nici atenţia sau responsabilitatea
şoferului.
Este recomandat să ţineţi picioarele în
apropierea pedalelor.
Pentru a evita orice incomodare sub pedale:


- aveţi grijă la buna poziţionare a
covoraşului şi la prinderea corectă pe
podea a fixărilor sale,

- nu suprapuneţi niciodată mai multe
covoraşe.
Făr
ă a folosi acceleraţia:


- Deplasaţi comanda catre
în sus (+).
Fiecare apăsare scurtă
creşte viteza cu 1 km/h.
Folosind pedala de acceleraţie:


- depăşiţi viteza memorată până la
atingere vitezei dorite,

- deplasaţi comanda catre în sus (+) timp
de o secunda, apoi eliberati-o.
Pentru a memora o viteză
inferioară cele precedente:


- deplasaţi comanda
înspre jos (-); noua
viteza va fi memorata
automat.
Fiecare apăsare scurtă scade viteza cu 1 km/h.
O apăsare continuă scade viteza în mod
continuu. O apăsare continuă creşte viteza în mod
continuu.
LIMITATOR FIX DE VITEZĂ

Această funcţie permite limitarea fixă a
vitezei maxime a vehiculului (în funcţie de
versiune şi doar pentru motorizarea 1,3 HDi
75 cp).
Viteza limită poate fi reglată între 4 paliere
predefinite: 90, 100, 110 sau 130 km/h.

O etichetă, situată în habitaclu, indică
prezenţa acestei funcţii şi viteza
maximă definită.
Această funcţie nu poate fi neutralizată sau
modificată de conducător.

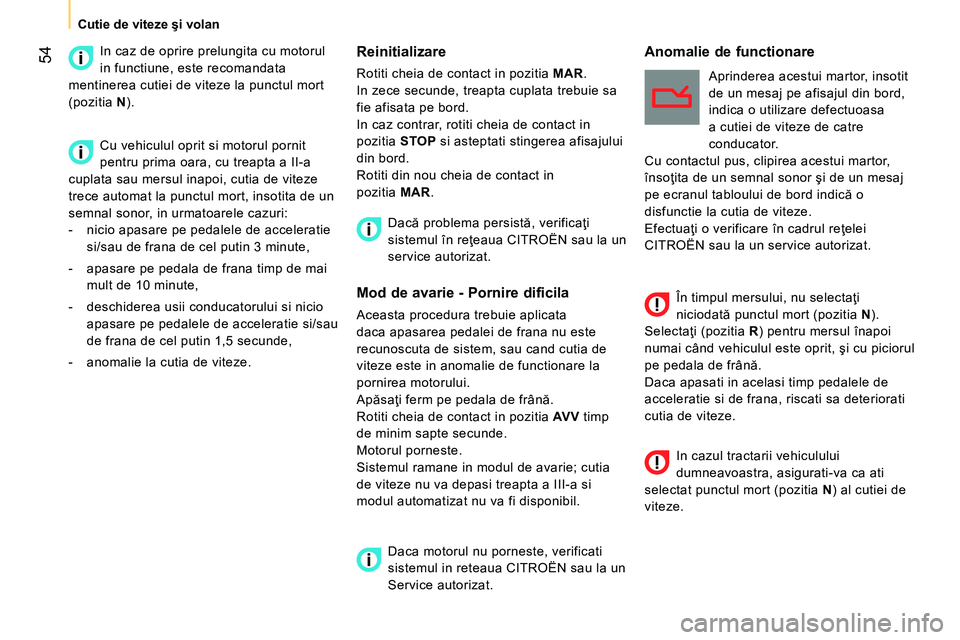

54



Cutie de viteze şi volan



Reinitializare

Rotiti cheia de contact in pozitia MAR
.
In zece secunde, treapta cuplata trebuie sa
fie afisata pe bord.
In caz contrar, rotiti cheia de contact in
pozitia STOP
si asteptati stingerea afisajului
din bord.
Rotiti din nou cheia de contact in
pozitia MAR
.
Aprinderea acestui martor, insotit
de un mesaj pe afisajul din bord,
indica o utilizare defectuoasa
a cutiei de viteze de catre
conducator.
Cu contactul pus, clipirea acestui martor,
însoţita de un semnal sonor şi de un mesaj
pe ecranul tabloului de bord indică o
disfunctie la cutia de viteze.
Efectuaţi o verificare în cadrul reţelei
CITROËN sau la un service autorizat.
Dacă problema persistă, verificaţi
sistemul în reţeaua CITROËN sau la un
service autorizat.
În timpul mersului, nu selectaţi
niciodată punctul mort (pozitia N
).
Selectaţi (pozitia R
) pentru mersul înapoi
numai când vehiculul este oprit, şi cu piciorul
pe pedala de frână.
Daca apasati in acelasi timp pedalele de
acceleratie si de frana, riscati sa deteriorati
cutia de viteze.

Mod de avarie - Pornire dificila

Aceasta procedura trebuie aplicata
daca apasarea pedalei de frana nu este
recunoscuta de sistem, sau cand cutia de
viteze este in anomalie de functionare la
pornirea motorului.
Apăsaţi ferm pe pedala de frână.
Rotiti cheia de contact in pozitia AV V
timp
de minim sapte secunde.
Motorul porneste.
Sistemul ramane in modul de avarie; cutia
de viteze nu va depasi treapta a III-a si
modul automatizat nu va fi disponibil.
Daca motorul nu porneste, verificati
sistemul in reteaua CITROËN sau la un
Service autorizat.




Anomalie de functionare

In caz de oprire prelungita cu motorul
in functiune, este recomandata
mentinerea cutiei de viteze la punctul mort
(pozitia N
).
Cu vehiculul oprit si motorul pornit
pentru prima oara, cu treapta a II-a
cuplata sau mersul inapoi, cutia de viteze
trece automat la punctul mort, insotita de un
semnal sonor, in urmatoarele cazuri:


- nicio apasare pe pedalele de acceleratie
si/sau de frana de cel putin 3 minute,

- apasare pe pedala de frana timp de mai
mult de 10 minute,

- deschiderea usii conducatorului si nicio
apasare pe pedalele de acceleratie si/sau
de frana de cel putin 1,5 secunde,

- anomalie la cutia de viteze.


In cazul tractarii vehiculului
dumneavoastra, asigurati-va ca ati
selectat punctul mort (pozitia N
) al cutiei de
viteze.

55
1
GATA de PLECARE
Cutie de viteze şi volan






ASISTARE LA PORNIRE IN PANTA


Parte integranta a sistemului ESP, el
faciliteaza pornirea in panta menţinand
vehiculul imobilizat un interval scurt de
timp (aproximativ 2 secunde), pentru a vă
oferi timpul necesar să mutati piciorul de pe
pedala de frână pe cea de acceleraţie.
Această funcţie nu este activă decât dacă:


- vehiculul a fost complet imobilizat cu
piciorul pe pedala de frână,

- motorul este pornit,

- panta are valoare mai mare de 5 %.
Functionare

În pantă ascendentă, când vehiculul este
oprit, vehiculul este menţinut scurt timp
imediat ce eliberaţi pedala de frână:


- dacă este cuplată treapta I-a, sau la
punctul mort la o cutie de viteze manuală,

- daca maneta de viteze este în poziţia A
sau M
, în cazul cutiei de viteze manuale
pilotate.



În pantă descendentă, vehiculul fiind
oprit, motorul in functiune şi marşarierul
cuplat, vehiculul este menţinut scurt timp
imediat ce eliberaţi pedala de frână.


Dupa 2 secunde, timp in care
pornirea nu s-a efectuat, sistemul
se dezactiveaza automat, diminuand
progresiv presiunea de franare. Pe durata
acestei faze, se poate auzi un zgomot tipic
de decuplare mecanica a franelor, ceea
ce indica iminenta punere in miscare a
vehiculului.
Nu ieşiti din vehicul în timpul unei faze
de menţinere temporară asigurată de
sistemul de asistare la pornirea în pantă.
Daca trebuie să părăsiti vehiculul, motorul
fiind pornit, acţionaţi manual frâna de
staţionare. Apoi verificaţi ca martorul de
frana de stationare sa fie aprins continuu pe
tabloul de bord combinat.

Anomalie de functionare
În caz de disfuncţie a sistemului,
aceşti martori se aprind pe
tabloul de bord. Consultaţi
reţeaua CITROËN sau un service
autorizat, pentru a verifica
sistemul.
In modul STOP al Stop & Start, asistarea
la pornirea in panta este inactiva.

57
1
GATA de PLECARE
Cutie de viteze şi volan

Cazuri particulare: declansare automata
a modului START
Modul START se declanseaza automat
cand:


- vehiculul este in roata libera, in panta,

- motorul este oprit de aproximativ
3 minute prin sistemul Stop & Start,

- unele conditii punctuale (incarcarea
bateriei, temperatura motorului, asistarea
la franare, reglarea aerului conditionat...)
o necesita, pentru asigurarea controlului
sistemului sau al vehiculului.
Utilizare corecta
Cu o cutie de viteze manuala, in mod
STOP, in caz de cuplare a unei trepte fara
a debreia complet, repornirea vehiculului
poate eşua.
Un martor se aprinde sau un mesaj este
afişat pe tabloul de bord invitându-vă să
apăsaţi până la capăt pedala de ambreiaj
pentru a asigura repornirea.
Cu motorul oprit in modul STOP, daca
soferul isi decupleaza centura de siguranta
si deschide o usa din fata, repornirea
motorului nu este posibila decat cu cheia
de contact. Acest lucru este indicat de
un semnal sonor, insotit de aprinderea
intermitenta a martorului de service si de un
mesaj pe afisajul din bord.
Daca dupa o repornire automata in
mod START, conducatorul nu efectueaza
nicio actiune asupra vehiculului in cele
3 minute ce urmeaza, sistemul opreste
motorul definitiv. Repornirea motorului nu
este posibila decat cu cheia de contact.

Trecerea motorului in mod START
Martorul "S"
se stinge si motorul
reporneste:


- in cazul unei cutii de viteze manuale
,
apasati pedala de ambreiaj,

- in cazul unei cutii de viteze manuale
pilotate
:


●
aduceti maneta de viteze in pozitia A

sau M
, eliberati pedala de frana,

●
sau cuplati mersul inapoi.


In acest caz, pe afisajul din
bord apare un mesaj, insotit de
martorul "S"
care se aprinde
intermitent cateva secunde, apoi
se stinge.

Aceasta functionare este perfect normala.

În mod STOP, o acţionare a manetei
cutiei de viteze manuale pilotate
anticipeaza pornirea determinand
repornirea motorului.
In cazul opririi automate a motorului in
panta, asistarea la pornirea in panta
fiind activa numai daca motorul este pornit,
este necesara pornirea motorului cupland o
viteza inainte de eliberarea pedalei de frana.

58



Cutie de viteze şi volan



Neutralizare


Daca se doreste pastrarea confortului
climatic, este necesara neutralizarea
Stop & Start, pentru a permite
o functionare continua a aerului
conditionat.
Dupa pornirea motorului cu cheia,
sistemul pastreaza aceeasi stare
(activat sau dezactivat) pe care o avea
inainte de oprirea motorului.
In orice moment, apasati pe comanda
"S - OFF"
, pentru a neutraliza sistemul.
Aceasta este semnalata prin aprinderea unui
martor pe comanda, insotita de un mesaj pe
ecranul din tabloul de bord.
Daca neutralizarea a fost efectuata
in modul STOP, motorul reporneste
imediat.

Anomalie de functionare
Intretinere

In cazul unei disfunctii a
sistemului Stop & Start, acesta se
dezactiveaza si acesti martori se
aprind pe tabloul de bord, insotiti
de un mesaj pe afisajul din bord.
Efectuaţi o verificare în cadrul
reţelei CITROËN sau la un
service autorizat.
In caz de anomalie in mod STOP, este
posibila repornirea motorului apasand
la fund pedala de ambreiaj sau aducand
maneta de viteze la punctul mort. Inainte de orice interventie sub capota,
este imperativa taierea contactului
cu cheia, pentru a evita orice risc de
ranire legat de o declansare automata a
modului START.
Acest sistem necesita o baterie de
tehnologie si de caracteristici specifice
(repere disponibile in reteaua CITROËN sau
la un service autorizat).
Montarea unei baterii neavand reper
CITROËN antreneaza riscuri de disfunctii
ale sistemului.
Sistemul Stop & Start se bazeaza pe o
tehnologie avansata. Orice interventie
necesita o calificare deosebita, pe care
reteaua CITROËN o garanteaza.


Reactivare

Apasati din nou pe comanda "S - OFF"
.
Sistemul este din nou activ; aceasta este
semnalata prin stingerea martorului de pe
comanda, insotita de un mesaj pe ecranul
din tabloul de bord.

68


Mase


MASE


Consultaţi certifi catul de înmatriculare.
În fi ecare ţară, este obligatorie respectarea sarcinilor remorcabile admise de către legislaţie locală. Pentru a cunoaşte posibilităţile de remorcare
ale vehiculului dumneavoastră şi masa sa maximă rulantă admisă, consultaţi reţeaua CITROËN sau un Service autorizat.

72
Menu

Meniu...

Apăsaţi pe...


Sub-meniu...


Apăsaţi pe...

Alegere ...


Validare
ş ieşire


Acţiune...


10
Volum taste Creştere
Creşterea/diminuarea volumului
tastelor.
Diminuare

11
Service (Km/Mile până
la schimbul de
ulei) Afişează numărul de
kilometri/mile rămase până la
următoarea vizită la service.
Afişează nivelul de ulei.

12
Bag (airbag
pasager) ON Da
Activare airbag pasager.
Nu
OFF Da
Neutralizare airbag pasager.
Nu

13
Ieşire din
meniu Ieşire din meniu. O apăsare a
tastei de diminuare vă readuce
la primul meniu.

73
3
TEHNOLOGIE la BORD



Asistenţă la parcarea cu spatele


ASISTENTA LA PARCAREA CU SPATELE

Sistemul sonor este format din patru senzori
de proximitate, instalaţi în bara de protecţie
a vehiculului.
Acesta detectează orice obstacol care
intră în raza sa: persoană, vehicul, copac,
barieră, aflate în spatele vehiculului
manevrat.
Totuşi, nu va putea detecta obstacolele
situate chiar sub bara de protecţie.
Un obiect, cum ar fi un ţăruş, o baliză de
şantier sau orice alt obiect similar pot fi
detectate la începutul manevrei, dar nu şi
în momentul în care vehiculul ajunge foarte
aproape de acesta.
Acest sistem nu înlocuieşte atenţia şi
responsabilitatea conducătorului.

Oprire

Treceţi în punctul mort al cutiei de viteze.


Defect de funcţionare

Dacă acest martor se aprinde
pe tabloul de bord, însoţit de
un mesaj pe afişaj, consultaţi
reţeaua CITROËN sau un service
autorizat.


Pentru buna funcţionare

Pe timp urât sau pe timp de iarnă, asiguraţi-
vă că senzorii de proximitate nu sunt
acoperiţi cu noroi, gheaţă sau zăpadă.


La trecerea în marşarier

Apropierea de un obiect este semnalizată
printr-un semnal sonor, care devine din ce
în ce mai des cu cât vehiculul se apropie de
obstacol.
Dacă distanţa "spatele vehiculului/obstacol"
este mai mică de 30 cm, semnalul sonor
devine continuu.
Această funcţie va fi dezactivată automat în
cazul cuplării unei remorci. Se recomandă
să folosiţi un atelaj recomandat de către
CITROËN şi să apelaţi la un tehnician
calificat în vederea montării.
În caz de anomalii detectate la cuplarea
marşarierului, martorul se aprinde, însoţit,
eventual, de un mesaj pe ecran.
73
