2014 CITROEN JUMPER Návod na použitie (in Slovak)

167
9
TECHNI
CKÉ PARAMETR
E





BOČNÉ DVERE






L1
L2
L3
L4





H1
H2
H1
H2
H2
H3
H2
H3

P Výška bočných posuvných dverí
1 485
1 755
1 485
1 755

Q Šírka bočných posuvných dverí
1 075
1 250 Rozmer
y

168


Rozmery

169
9
TECHNI
CKÉ PARAMETR
E

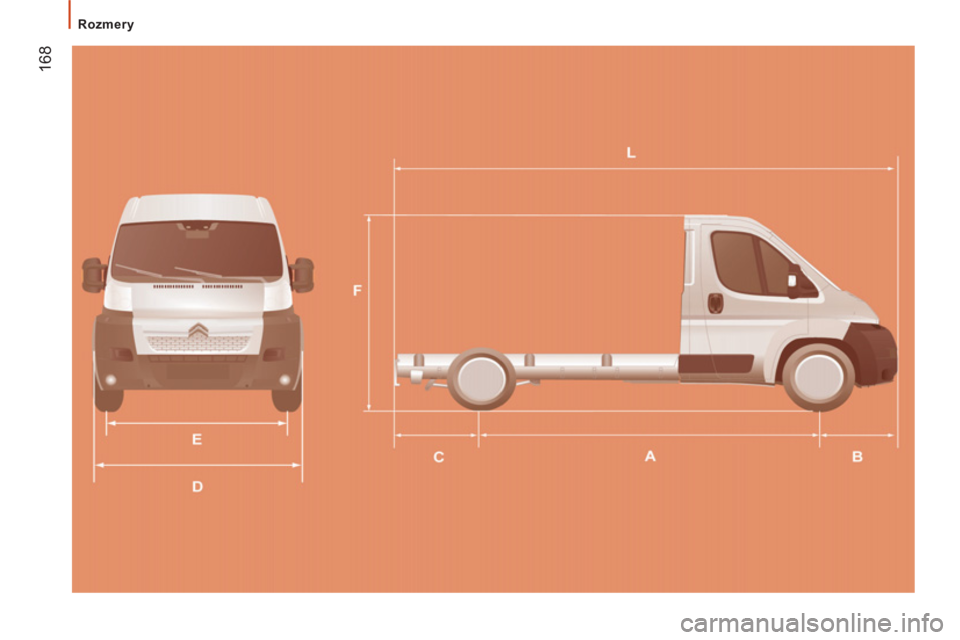

PODVOZOK KABÍNY






L1
L2
L2S
L3
L4

L Celková dĺžka
4 908
5 358
5 708
5 943
6 208

A Rázvor
3 000
3 450
3 800
4 035
4 035

B Predný previs

948

C Zadný previs
960
1 225

D Celková šírka (bez spätných zrkadiel)
2 050

- Karosovateľná šírka
2 207

- Maximálna karosovateľná šírka
2 350

E Rozchod predných kolies
1 810

- Rozchod zadných kolies
1 790

- Zväčšený rozchod zadných kolies
1 980

F Celková výška

2 153

- Maximálna karosovateľná výška
3 500 Rozmer
y

17
0



L1H1


L2H2



A

751
872
1 201
1 322


B

1 201
1 743
1 651
2 193


C

-
860
-
860

Rozmer
y

17
1
9
TECHNI
CKÉ PARAMETR
E


Motory Diesel
Kvalita paliva použitého pre motory Diesel


Motory Diesel sú kompatibilné s biopalivami zodpovedajúcimi súčasným a pripravovaným európskym normám (nafta vyhovujúca norme
EN 590 v zmesi s biopalivom vyhovujúcim norme EN 14214), ktoré môžu byť distribuované na čerpacích staniciach (s možnosťou prímesi 0
až 7% metylesteru mastných kyselín).
Pri niektorých motoroch Diesel je možné použitie biopaliva B30; avšak, toto použitie je podmienené prísnym dodržiavaním špecifických
podmienok pri údržbe vozidla. Obráťte sa na sieť CITROËN.
Použitie akéhokoľvek iného typu (bio)paliva (rastlinné a živočíšne oleje, výhrevný olej...) je prísne zakázané (riziko poškodenia motora a
palivového okruhu).

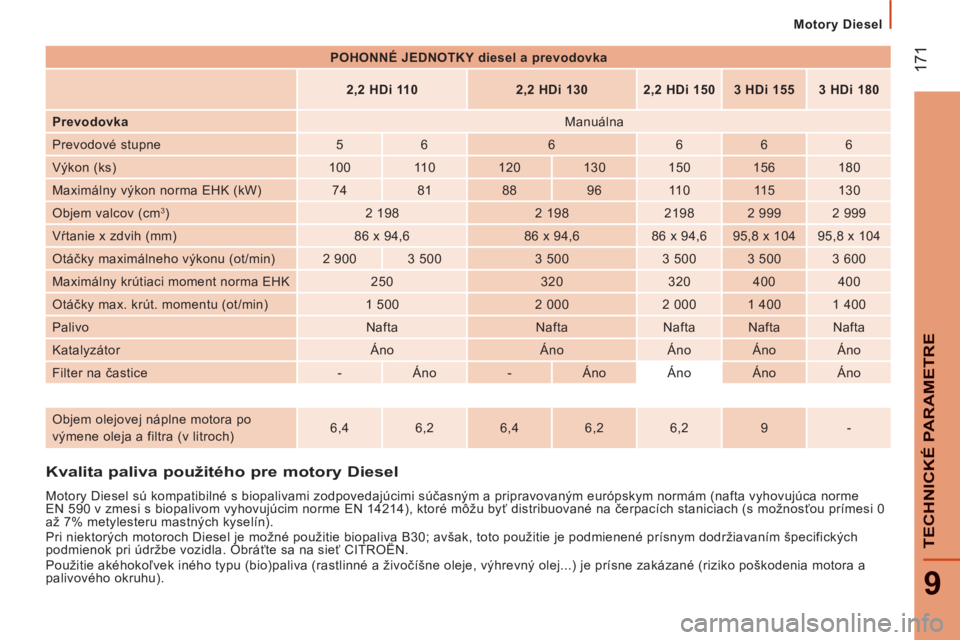

POHONNÉ JEDNOTKY diesel a prevodovka





2,2 HDi 110


2,2 HDi 130


2,2 HDi 150



3 HDi 155


3 HDi 180


Prevodovka

Manuálna
Prevodové stupne
5
6
6
6
6
6
Výkon (ks)
100
11 0
120
130
150
156
180
Maximálny výkon norma EHK (kW)
74
81
88
96
11 0
11 5
130
Objem valcov (cm
3
)
2 198
2 198
2198
2 999
2 999
Vŕtanie x zdvih (mm)
86 x 94,6
86 x 94,6
86 x 94,6
95,8 x 104
95,8 x 104
Otáčky maximálneho výkonu (ot/min)
2 900
3 500
3 500
3 500
3 500
3 600
Maximálny krútiaci moment norma EHK
250
320
320
400
400
Otáčky max. krút. momentu (ot/min)
1 500
2 000
2 000
1 400
1 400
Palivo
Nafta
Nafta
Nafta
Nafta
Nafta
Katalyzátor
Áno
Áno
Áno
Áno
Áno
Filter na častice
-
Áno
-

Áno
Áno
Áno
Áno





Objem olejovej náplne motora po
výmene oleja a filtra (v litroch)
6,4
6,2
6,4
6,2
6,2
9
-

172

Hmotnosti

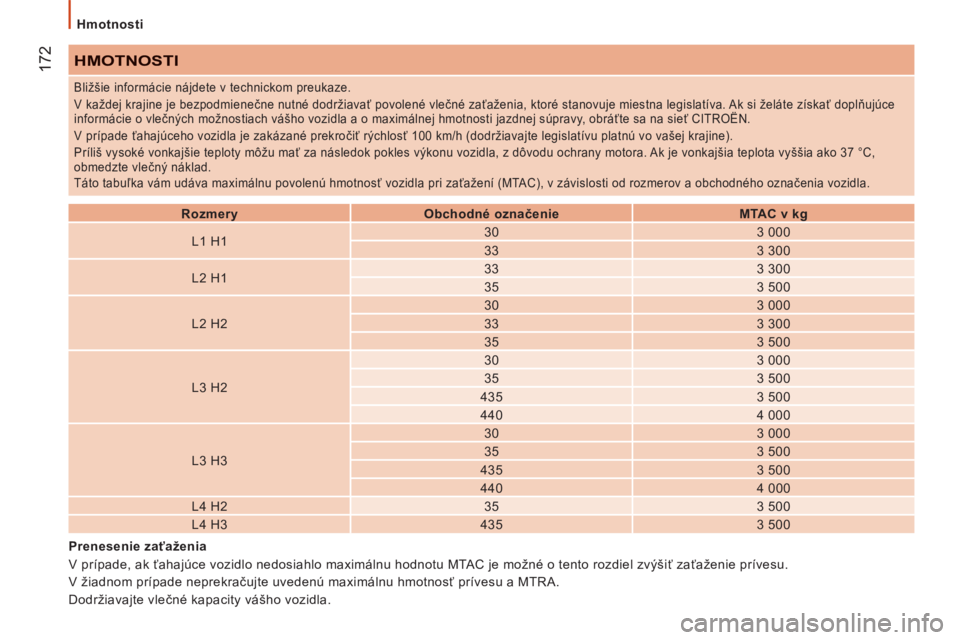

HMOTNOSTI



Rozmery


Obchodné označenie


MTAC v kg


L1 H1
30
3 000

33
3 300

L2 H1
33
3 300

35
3 500

L2 H2
30
3 000

33
3 300

35
3 500

L3 H2
30
3 000

35
3 500

435
3 500

440
4 000

L3 H3
30
3 000

35
3 500

435
3 500

440
4 000


L4 H2
35
3 500

L4 H3
435
3 500

Bližšie informácie nájdete v technickom preukaze.
V každej krajine je bezpodmienečne nutné dodržiavať povolené vlečné zaťaženia, ktoré stanovuje miestna legislatíva. Ak si želáte získať doplňujúce
informácie o vlečných možnostiach vášho vozidla a o maximálnej hmotnosti jazdnej súpravy, obráťte sa na sieť CITROËN.
V prípade ťahajúceho vozidla je zakázané prekročiť rýchlosť 100 km/h (dodržiavajte legislatívu platnú vo vašej krajine).
Príliš vysoké vonkajšie teploty môžu mať za následok pokles výkonu vozidla, z dôvodu ochrany motora. Ak je vonkajšia teplota vyššia ako 37 °C,
obmedzte vlečný náklad.
Táto tabuľka vám udáva maximálnu povolenú hmotnosť vozidla pri zaťažení (MTAC), v závislosti od rozmerov a obchodného označenia vozidla.


Prenesenie zaťaženia
V prípade, ak ťahajúce vozidlo nedosiahlo maximálnu hodnotu MTAC je možné o tento rozdiel zvýšiť zaťaženie prívesu.
V žiadnom prípade neprekračujte uvedenú maximálnu hmotnosť prívesu a MTRA.
Dodržiavajte vlečné kapacity vášho vozidla.

17
3
9
TECHNI
CKÉ PARAMETR
E


Identifikačné prvky

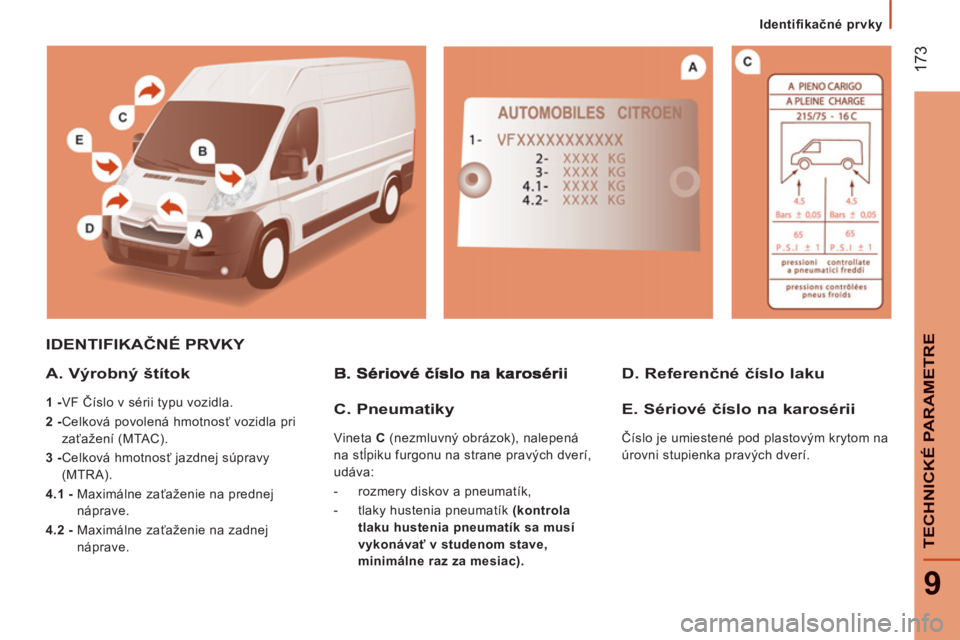

IDENTIFIKAČNÉ PRVKY
A. Výrobný štítok


1 -
VF Číslo v sérii typu vozidla.

2 -

Celková povolená hmotnosť vozidla pri
zaťažení (MTAC).

3 -
Celková hmotnosť jazdnej súpravy
(MTRA).

4.1 -
Maximálne zaťaženie na prednej
náprave.

4.2 -
Maximálne zaťaženie na zadnej
náprave.
D. Referenčné číslo laku

C. Pneumatik
y

Vineta C
(nezmluvný obrázok), nalepená
na stĺpiku furgonu na strane pravých dverí,
udáva:


- rozmery diskov a pneumatík,

- tlaky hustenia pneumatík (kontrola
tlaku hustenia pneumatík sa musí
vykonávať v studenom stave,
minimálne raz za mesiac).


E. Sériové číslo na karosérii

Číslo je umiestené pod plastovým krytom na
úrovni stupienka pravých dverí.

174
Exteriér

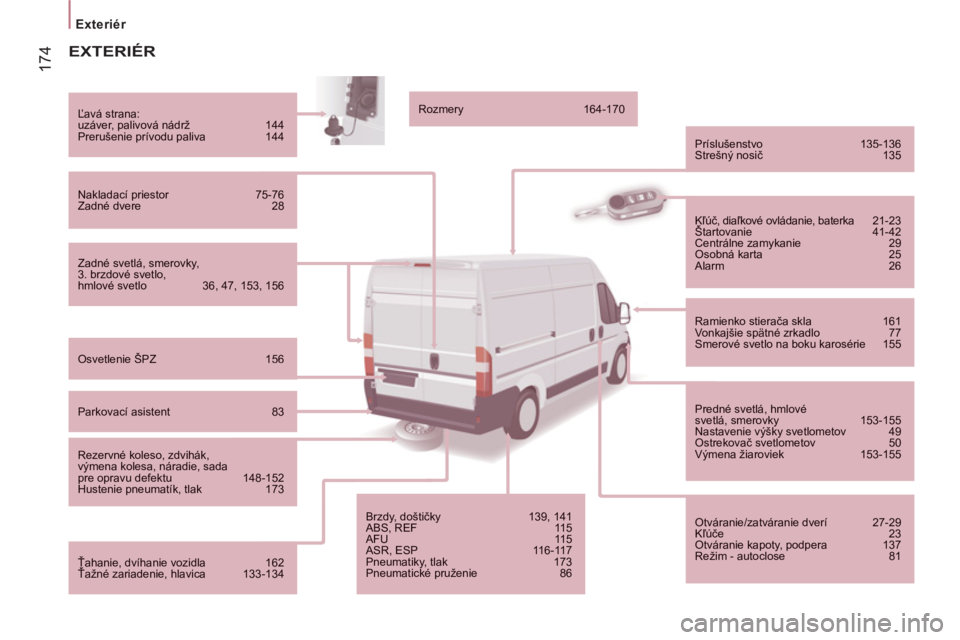

EXTERIÉR


Zadné svetlá, smerovky, 3. brzdové svetlo,hmlové svetlo 36, 47, 153, 156


Ľavá strana:
uzáver, palivová nádrž 144
Prerušenie prívodu paliva 144


Nakladací priestor 75-76
Zadné dvere 28


Osvetlenie ŠPZ 156



Parkovací asistent 83



Rezervné koleso, zdvihák, výmena kolesa, náradie, sada pre opravu defektu 148-152
Hustenie pneumatík, tlak 173


Ťahanie, dvíhanie vozidla 162
Ťažné zariadenie, hlavica 133-134 ,
Rozmery 164-170


Príslušenstvo 135-136 Strešný nosič 135
Brzdy, doštičky 139, 141 ABS, REF 115 AFU 11 5 ASR, ESP 116-117Pneumatiky, tlak 173Pneumatick
