2014 CITROEN JUMPER MULTISPACE horn

2
Innehållsförteckning
Fjärrkontroll 21Nyckel 22Larm 23Dörrar 24Instrumenttavla 28Inställning av tiden 29Kontrollampor 30Bränslemätare 36Kylvätska 36Däcktrycksvarnare 37Serviceindikator 38Reostat för instrumentbelysning 39Växellådor 40Växlingsindikator 40Automatlåda 42Inställning av ratten 45Start och stopp 45
Belysningsreglage 46Vindrutetorkare 49Farthållare 51Fast fartbegränsare 53Fartbegränsare 54Manuellt styrd värme / luftkonditionering 57automatisk 59Borttagning av is och imma 63Ventilation bak i bilen 65Tillsatsvärme 66Framsäten 69Soffa fram med 2 platser 71Sittplatser bak 73Inställning av säten och soffor8r0Anordningar i förarhytten 81Taklampor 84Betalkort vägtull / parkering 85Anordningar i närhetenav sittplatserna 85
Fjädring bak 88Backspeglar 91Elstyrda fönsterhissar 93
Presentation 4På utsidan6Sitta bekvämt och säkert 11Sikt 13Köra säkert 14Inredning i hytten 15Inredning bak 15Barn i bilen 16Ventilation 17EcoDriving 18
Parkeringsbroms 94Varningsblinkers 94Parkeringshjälp 95Signalhorn 96ABS 96AFU 96ASR och ESC 97"Grip control" 98Säkerhetsbälten 100Krockkuddar 103Sidokrockkuddar 105Krockkuddar fram 106Bortkoppling avpassagerarens airbag 106Bilbarnstolar 107ISOFIX-barnstolar 111Rekommenderade bilbarnstolar 114
2. KLAR FÖR STA RT
21-45
4. SÄKERHET
94-116
1. SNABBGUIDE
4-203. ERGONOMIOCHKOMFORT 46-93

9


Inne i bilen
SNABBGUIDE
1



FÖRARPLATS


1.
Reglage för belysning och blinkers.

2.
Instrumenttavla med display.

3.
Reglage för vindrutetorkare,
vindrutespolare, färddator.

4.
Växelspak.

5.
Tändning.

6.
Reglage till bilradion.

7.
Förarens krockkudde, signalhorn.

8.
Inställning av ratten i höjd- och
djupled.

9.
Inställning av strålkastarhöjden.

10.
Reglage för farthållaren och
fartbegränsaren.

11 .
12-volts tillbehörsuttag (max.
120 W), typ cigarettändare.

12.
Askkopp.

13.
Handskfack, AUX-uttag, reglage
för urkoppling av passagerarens
krockkudde.

14.
"Grip control".

ABS
ABS


Säkerhet vid körning

SIGNALHORN

Tryck mitt på ratten.

LÅSNINGSFRIA BROMSAR (ABS -
REF)
Systemen ABS och REF (elektronisk
bromskraftsfördelare) ger högre stabilitet
och bättre manövreringsegenskaper vid
inbromsning, i synnerhet på dålig eller hal väg.
ABS hindrar att hjulen låser sig och REF styr
bromstrycket för alla hjulen separat.
Rätt användning
Systemet för låsningsfria bromsar ingriper
automatiskt om det finns risk för att
hjulen låser sig. Det ger inte en kortare
bromssträcka.
Om vägen är mycket hal (is, olja, etc...)
kan det hända att ABS-systemet förlänger
bromssträckan. Vid nödbromsning ska du
inte tveka att trampa ned bromspedalen
hårt, utan att släppa trycket ens på halt
underlag. Det går då att manövrera bilen och
undvika eventuella hinder.
ABS-systemets normala funktion kan
framkalla lätta vibrationer i bromspedalen.
Vid byte av hjul (däck och fälgar) bör du
välja sådana som rekommenderas av
CITROËN. Om denna kontrollampa tänds
tillsammans med bromssystemets
kontrollampa och STOP-
lampan, följt av en ljudsignal
och ett meddelande på displayen, har en
funktionsstörning uppstått i den elektroniska
bromskraftsfördelaren, som kan leda till att du
förlorar kontrollen över bilen vid bromsning.

Stanna omedelbart.

NÖDBROMSHJÄLP (AFU)

Det här systemet ger dig optimalt bromstryck
snabbare. Trampa ned pedalen kraftigt, utan
att släppa upp den.
Systemet aktiveras beroende på hur snabbt
bromspedalen trampas ned.
Det ändrar motståndet i bromspedalen under
foten.
Om denna kontrollampa tänds,
följt av en ljudsignal och ett
meddelande på displayen, har en
funktionsstörning uppstått i ABS-
systemet, som kan leda till att du förlorar
kontrollen över bilen vid bromsning. Kontakta i båda fallen en CITROËN-verkstad
eller en annan kvalificerad verkstad.
Håll pedalen nedtryckt om du vill förlänga
verkan av nödbromshjälpen.

139


Snöskydd

ÅTGÄRDE
R
7
AVTAGBART SNÖSKYDD

Beroende på land kan det avtagbara
snöskyddet monteras nedtill på den främre
stötfångaren, för att undvika ansamling av
snö vid kylfläkten.

MONTERING



- Placera snöskyddet mitt framför
centreringsstiftet A
på den främre
stötfångaren.

- Fäst det genom att trycka på varje
klamma B
som finns i de fyra hörnen.

Glöm inte att ta bort det avtagbara
snöskyddet, då utetemperaturen är över
10°C (ingen risk för snöfall) eller om du kör
med släp.

DEMONTERING



- För in en skruvmejsel i hålet som finns
bredvid var och en av klammorna.

- Ta loss de fyra klammorna B
i tur och
ordning.



6. ÅTERMONTERING AV DET REPARERADE HJULET

Återmonteringen av hjulet sker på samma
sätt som etapp 5. Glöm inte att sätta tillbaka
hjulkapseln.
Se rubrik 8, avsnitt
"Identifieringsuppgifter" för att
lokalisera däcketiketten.
Reservhjulet är inte konstruerat för
att köra långa sträckor, kontrollera
åtdragningen av hjulbultarna och
reservhjulets lufttryck på en CITROËN-
verkstad eller en annan kvalificerad
verkstad. Låt det punkterade hjulet
repareras och monteras tillbaka så snabbt
som möjligt av en CITROËN-verkstad eller
en annan kvalificerad verkstad.

149

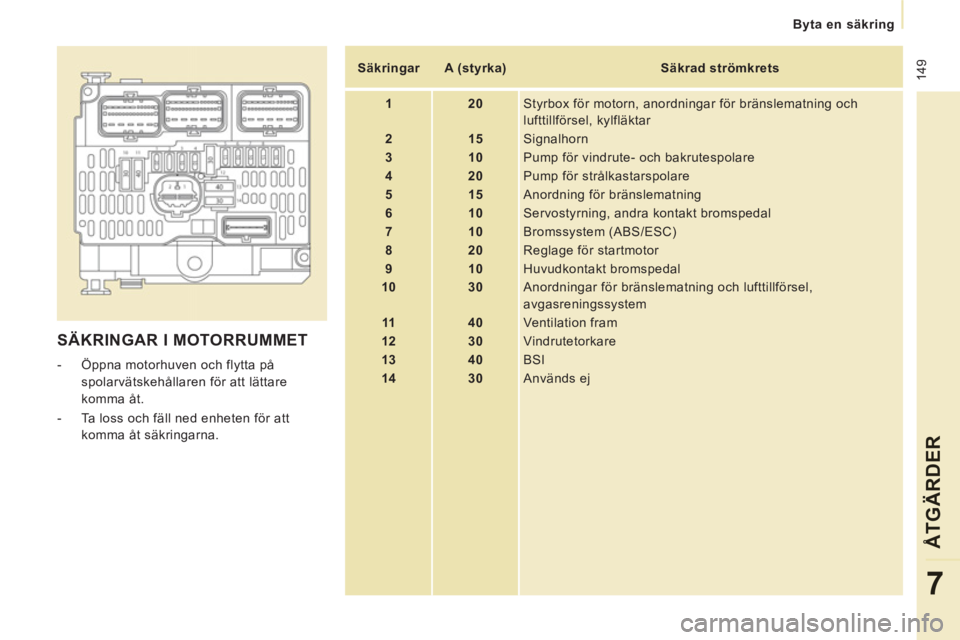

Byta en säkring
ÅTGÄRDER
7
SÄKRINGAR I MOTORRUMMET



- Öppna motorhuven och flytta på
spolarvätskehållaren för att lättare
komma åt.

- Ta loss och fäll ned enheten för att
komma åt säkringarna.

Säkringar


A (styrka)

Säkrad strömkrets


1


20
Styrbox för motorn, anordningar för bränslematning och
lufttillförsel, kylfläktar


2


15
Signalhorn


3


10
Pump för vindrute- och bakrutespolare


4


20
Pump för strålkastarspolare


5


15
Anordning för bränslematning


6


10
Servostyrning, andra kontakt bromspedal


7


10
Bromssystem (ABS/ESC)


8


20
Reglage för startmotor


9


10
Huvudkontakt bromspedal


10


30
Anordningar för bränslematning och lufttillförsel,
avgasreningssystem


11


40
Ventilation fram


12


30
Vindrutetorkare


13


40
BSI


14


30
Används ej

162
Förarplats

Inställning av strålkastarhöjd 48
Startmotor, tändlås 45
Torkarreglage 49-50
Automatisk torkning 49
Vindrute-/strålkastarspolare 49
Färddator Rubrik 9

Farthållare 51-53
Fast fartbegränsare 53
Fartbegränsare 54-56

Reglage vid ratten:


- eMyWay Rubrik 9

- Bilradio Rubrik 9

Belysningsreglage 46-47
Automatisk tändning av belysningen 48
Dimstrålkastare 47
Varselljus 47


Öppna motorhuven 120
Parkeringsbroms 94

Elstyrda fönsterhissar,
backspeglar 91-93
Instrumenttavlor, displayer,
mätare 28-29
Kontrollampor, indikeringar 30-35
Indikatorer, nivåmätare 36-39
Inställning av tiden på
instrumenttavlan 29
Belysningsreostat 39
Växlingsindikator 41

Skyddsmatta 85


Inställning av ratten 45
Signalhorn 96
