2014 CITROEN JUMPER sensor

48 ACENDIMENTO AUTOMÁTICO DAS LUZES


Activação

Rodar o selector para esta
posição. As luzes apagam-se
automaticamente quando a
ignição é desligada.
Não tapar o sensor de luminosidade na
parte central superior do pára-brisas.
ILUMINAÇÃO DE ACOMPANHAMENTO(FOLLOW ME HOME)


Ignição desligada ou a chave na posição
STOP.
Nos 2 minutos após a paragem do motor,
colocar a chave de contacto na posição
STOP ou retirar a chave.
Puxar o comando de iluminação na direcção
do volante.
A luz avisadora acende-se no
painel de bordo.
Cada vez que o comando é
puxado na direcção do volante,
o acompanhamento é prolongado em
30 segundos até cerca de 3 minutos.
Quando este tempo se esgotar, as luzes
apagam-se automaticamente.
Desactivar este comando mantendo-
o puxado durante mais de 2 segundos
seguidos na direcção do volante.
Se o seu veículo tiver este equipamento:
quando sair do veículo, as luzes de
cruzamento permanecem acesas durante a
duração seleccionada (a sair de um parque
de estacionamento, por exemplo).


Para regular a sensibilidade do sensor,
consultar a rubrica 4 da secção
"Modo".

Se o seu veículo estiver equipado com esta
função, as luzes de cruzamento (médios)
acender-se-ão automaticamente em caso de
fraca luminosidade.
Em condições de nevoeiro ou neve, o
sensor de luminosidade pode detectar uma
luz suficiente. As luzes não se acenderão
automaticamente. Se necessário, deve
acender manualmente as luzes de
cruzamento.
Apagam-se quando a luminosidade volta a
ser suficiente.

Comandos no volante

50
COMANDO DO LIMPA-VIDROS
Varrimento contínuo lento: 2 níveis para baixo.
Não tapar o detector de chuva, que
se encontra na parte central alta do
pára-brisas.
Para lavar o veículo, desligar a ignição ou
desactivar a limpeza automática.


Lava-vidros e lava-faróis
Accionar o comando na sua direcção,
o lava-vidros é acompanhado por uma
limpeza temporizada dos lava-vidros.
O lava-faróis está ligado ao lava-vidros,
é accionado se as luzes de cruzamento
estiverem acesas.

Limpa-vidros dianteiro

O varrimento está unicamente activo quando
a chave da ignição está na posição MAR .
O comando pode ter cinco posições
diferentes:
Limpa-vidros parado.
Varrimento intermitente:
1 nível para baixo.
Nesta posição, rodando o anel, é
possível seleccionar quatro
velocidades:


- intermitência muito lenta,

- intermitência lenta,

- intermitência,

- intermitência rápida.
Varrimento automático com um detector de chuva

Se o seu veículo tiver este equipamento,
a cadência de varrimento será
automaticamente regulada em função da
intensidade da chuva.
Varrimento automático: 1 nível para baixo.
É confi rmado com uma limpeza. É necessário
reactivar sempre que a ignição é desligada.
Nesta posição, rodando o anel, é possível
aumentar a sensibilidade do sensor de
chuva.
Utilização correcta

Verificar se as escovas do limpa-vidros
dianteiro podem funcionar livremente,
quando é utilizado em tempo de gelo.
Servir-se do apoio para o pé, na protecção
dianteira, para retirar as acumulações de
neve na base do pára-brisas e nas escovas.

Para substituir as escovas, consultar
a rubrica 8 na secção "Substituir uma
escova do limpa-vidros".
Para rectificar os níveis, consultar a
secção 7 na parte "Níveis". Varrimento contínuo rápido: 3 níveis para
baixo.
Varrimento por um movimento único: puxar
o comando em direcção ao volante.






Com o Stop & Start, enquanto o
comando do limpa-vidros dianteiro
estiver na posição de funcionamento rápido,
o modo STOP não se encontra disponível.

Comandos no volante

81
4
TECNOLOGIA A BORDO


Modo


Menu…




Pressionar
em...



Sub-menu…



Pressionar
em...



Escolher…


Validar e
sair


Permite...


1
Bip de
velocidade
(Speed) ON Aumentar
Activar/desactivar o sinal sonoro
que indica que a velocidade
programada foi ultrapassada e
escolher a velocidade. Diminuir
OFF

2
Sensor de
luzes Aumentar
Regular a sensibilidade do
sensor de luminosidade (1 a 3).
Diminuir

3
Activação
Trip B Activar
Visualizar uma segunda
distância "Trip B".
Desactivar

4
Acerto da
hora (Hour) Horas/
Minutos Aumentar
Acertar o relógio
Diminuir
Formato hora 24
Escolher o modo de
apresentação do relógio.
12

5
Acertar a
data Ano/Mês/Dia Activar
Acertar a data.
Desactivar

6 Ver o rádio ON
Apresentar o nome da estação.
OFF

7 Autoclose Em
movimento ON Activar/Desactivar o fecho
automático das portas acima
de 20 km/h. OFF

83
4
TECNOLOGIA A BORDO


Ajuda ao estacionamenrto

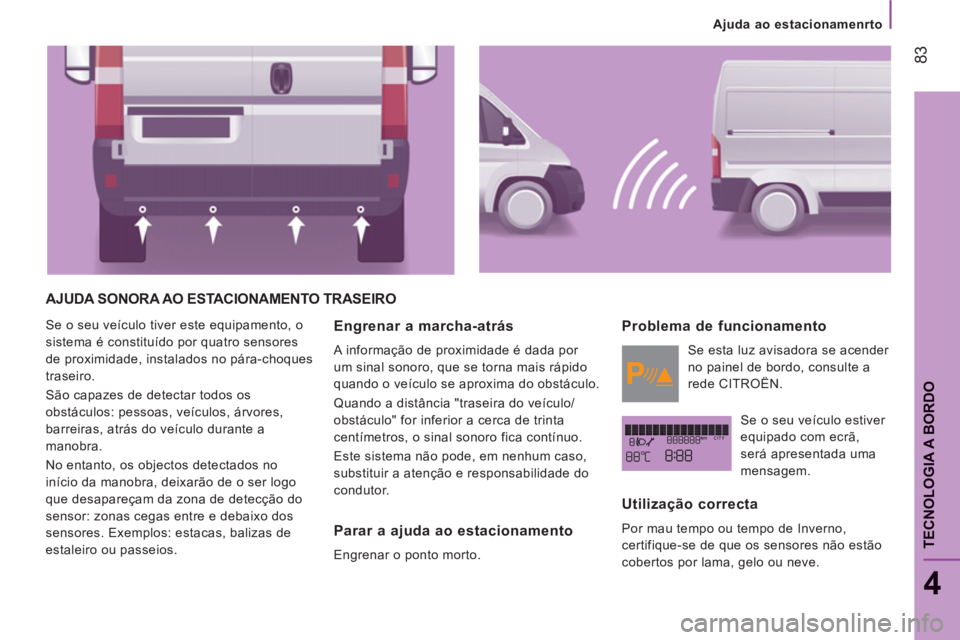

AJUDA SONORA AO ESTACIONAMENTO TRASEIRO

Se o seu veículo tiver este equipamento, o
sistema é constituído por quatro sensores
de proximidade, instalados no pára-choques
traseiro.
São capazes de detectar todos os
obstáculos: pessoas, veículos, árvores,
barreiras, atrás do veículo durante a
manobra.
No entanto, os objectos detectados no
início da manobra, deixarão de o ser logo
que desapareçam da zona de detecção do
sensor: zonas cegas entre e debaixo dos
sensores. Exemplos: estacas, balizas de
estaleiro ou passeios.
Engrenar a marcha-atrás

A informação de proximidade é dada por
um sinal sonoro, que se torna mais rápido
quando o veículo se aproxima do obstáculo.
Quando a distância "traseira do veículo/
obstáculo" for inferior a cerca de trinta
centímetros, o sinal sonoro fica contínuo.
Este sistema não pode, em nenhum caso,
substituir a atenção e responsabilidade do
condutor.

Parar a ajuda ao estacionamento

Engrenar o ponto morto.
Problema de funcionamento

Se esta luz avisadora se acender
no painel de bordo, consulte a
rede CITROËN.
Se o seu veículo estiver
equipado com ecrã,
será apresentada uma
mensagem.
Utilização correcta

Por mau tempo ou tempo de Inverno,
certifique-se de que os sensores não estão
cobertos por lama, gelo ou neve.

158


Substituir um fusível



FUSÍVEIS NO PAINEL DE BORDO NO LADO DO CONDUTOR

- Retire os parafusos e incline a caixa para aceder aos fusíveis.


Fusíveis


A (amperes)


Atribuição



12


7,5
Médio da direita


13


7,5
Médio da esquerda


31


7,
5
Alimentação relé


32


10
Iluminação do habitáculo


33


15
Tomada de 12 V traseira


34


-
Não utilizado


35


7,5
Luzes de marcha-atrás - Sonda de presença de água no gasóleo


36


15
Comando de trancamento centralizado - Bateria


37


7,5
Contactor das luzes de travagem - Terceira luz de travagem - Quadro de bordo


38


10
Alimentação relés


39


10
Auto-rádio - Tomada de diagnóstico - Sirene de alarme - Comandos de aquecimento adicional
programável - Comandos do ar condicionado - Tacógrafo - Bateria


40


15
Desembaciamento: óculo traseiro (da esquerda), retrovisor do lado do condutor


41


15
Desembaciamento: óculo traseiro (da direita), retrovisor do lado do passageiro


42


7,5
Calculador e sensor do ABS - Sensor ASR - Sensor ESP - Contactor luzes de travagem


43


30
Motor do limpa-vidros dianteiro


44


20
Isqueiro - Tomada de 12 V


45


7,5
Comandos das portas


46


-
Não utilizado


47


20
Motor do elevador de vidros do condutor


48


20
Motor do elevador de vidros do passageiro


49


7,5
Auto-rádio - Comandos do posto de condução - Elevador de vidros do lado do condutor


50


7,5
Caixa dos airbags e pré-tensores


51


7,
5
Tacógrafo - Regulador de velocidade - Comandos do ar condicionado


52


7,5
Alimentação opcional dos relés


53


7,5
Quadro de bordo - Luz de nevoeiro traseira

2
2
2
4
24

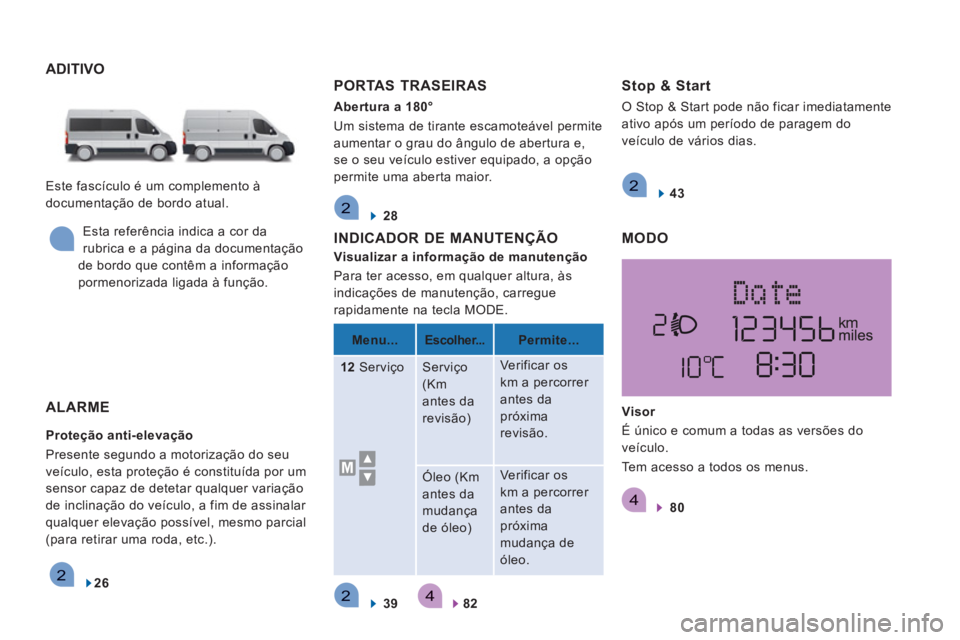

ADITIVO

Menu...
Escolher...

Permite...

12
Serviço Serviço
(Km
antes da
revisão) Verificar os
km a percorrer
antes da
próxima
revisão.
Óleo (Km
antes da
mudança
de óleo) Verificar os
km a percorrer
antes da
próxima
mudança de
óleo.
ALARME

Proteção anti-elevação
Presente segundo a motorização do seu
veículo, esta proteção é constituída por um
sensor capaz de detetar qualquer variação
de inclinação do veículo, a fim de assinalar
qualquer elevação possível, mesmo parcial
(para retirar uma roda, etc.).

26



PORTAS TRASEIRAS


Abertura a 180°
Um sistema de tirante escamoteável permite
aumentar o grau do ângulo de abertura e,
se o seu veículo estiver equipado, a opção
permite uma aberta maior.

28



INDICADOR DE MANUTENÇÃO


Visualizar a informação de manutenção
Para ter acesso, em qualquer altura, às
indicações de manutenção, carregue
rapidamente na tecla MODE.
Stop & Start

O Stop & Start pode não ficar imediatamente
ativo após um período de paragem do
veículo de vários dias.

43

MODO


Visor
É único e comum a todas as versões do
veículo.
Tem acesso a todos os menus.

80


39
82

Este fascículo é um complemento à
documentação de bordo atual.
Esta referência indica a cor da
rubrica e a página da documentação
de bordo que contêm a informação
pormenorizada ligada à função.
