2014 CITROEN JUMPER isofix

3
SUMÁRIO
Índice
5. SEGURANÇA 114-1326. ACESSÓRIOS 133-136
7. VERIFICAÇÕES 137-144
8. AJUDA RÁPIDA 145-162
9. CARACTERÍSTICASTÉCNICAS 163-173
Travão de estacionamento 114Luzes de perigo 114Avisador sonoro 115ABS 115AFU 115ASR e ESP 116Limitador de velocidade 118Cintos de segurança 119Airbags 122Desactivação do airbag passageiro 123Cadeiras para crianças 125Fixações ISOFIX 129
Atrelar um reboque 133Barras de tejadilho 135Outros acessórios 135
Abertura do capot 137Sob o capot 138Níveis 139Controlos 141Combustível 144
Bateria 145Substituir uma roda 148Kit de reparação 151Mudar uma lâmpada 153Substituir um fusível 157Substituir uma escova do limpa-vidros 161Fazer-se rebocar 162
Dimensões 164Motorizações 171Pesos 172Elementos de identifi cação 173
10. LOCALIZAÇÃO 174-180
Exterior 174Posto de condução 175Interior 177Características -Manutenção 178

Cadeiras para crianças na
parte traseira.

542
16


Conhecer o seu veículo

Duas argolas dianteiras, situadas entre as
costas e o banco, e uma argola traseira que
permite fixar uma cadeira para crianças.

Fixações ISOFIX


129




MANTER OS PASSAGEIROS EM SEGURANÇA




Para desactivar o airbag do passageiro
dianteiro, consulte a rubrica 4 na parte
“MODO” e, em seguida, no menu “Airbag
passageiro”, seleccione OFF.
O avisador do airbag no quadro de
bordo acende-se durante o período da
desactivação.

80
Impede a abertura, a partir do interior, da
porta lateral deslizante.
Segurança para crianças

27

12
5
5
SEGURAN
ÇA


Crianças a bordo
GENERALIDADES SOBRE AS CADEIRAS PARA CRIANÇAS


Preocupação constante da CITROËN
aquando da concepção do seu veículo, a
segurança dos seus filhos depende também
de si.
Para proporcionar uma segurança máxima,
respeitar as seguintes instruções:


- todas as crianças com menos de
12 anos e com altura inferior a um metro
e cinquenta devem ser transportadas
em cadeiras para crianças homologadas
e adaptadas aos seus pesos
respectivos, nos lugares equipados
com cinto de segurança ou de fixações
ISOFIX.

- estatisticamente, os lugares mais
seguros para o transporte das crianças
são os lugares traseiros do veículo.

- uma criança com menos de 9 kg deve
obrigatoriamente ser transportada na
posição "de costas para a estrada",
tanto na parte dianteira como traseira,

- o passageiro não deve viajar com uma
criança nos joelhos.



INSTALAÇÃO DE UMA CADEIRA PARA CRIANÇAS COM UM CINTO DE SEGURANÇA DE TRÊS PONTOSÇ


"De costas para a estrada"
Recomendado nos lugares
traseiros até aos 2 anos.
Quando uma cadeira para
crianças "de costas para a estrada" estiver
instalada no lugar do passageiro dianteiro, o
airbag passageiro deve ser imperativamente
neutralizado. Senão, a criança corre o risco
de ser gravemente ferida ou mesmo morta
aquando do disparo do airbag.
"De frente para a estrada"
Recomendado nos lugares
traseiros a partir dos 2 anos.
Quando uma cadeira para
crianças "de frente para a estrada" estiver
instalada no lugar do passageiro dianteiro,
deixar o airbag passageiro activado.

12
6


Crianças a bordo


Rubrica 5, secção "Airbags".
A função das cadeiras de crianças e a
neutralização do airbag do passageiro
são comuns a toda a gama CITROËN.
Na ausência da neutralização do airbag
passageiro, é estritamente proibido instalar
uma cadeira de criança "de costas para a
estrada" nos lugares dianteiros.
Se o seu veículo tiver este equipamento, a
desactivação do airbag de passageiro deve
ser seleccionada através do botão MODE do
computador de bordo.


As regras de transporte de crianças
são específicas a cada país. Consultar
a legislação em vigor do seu país.
Consulte a lista de cadeiras homologadas
no seu país. As fixações Isofix, os lugares
traseiros, o airbag do passageiro e
respectiva desactivação dependem da
versão comercializada.






Airbag de passageiro OFF (Desligado)

5
SEGURAN
ÇA


Crianças a bordo
FIXAÇÕES "ISOFIX"

O seu veículo foi homologado
segundo a nova regulamentação
ISOFIX. Trata-se de três anéis para cada assento:


- dois anéis dianteiros, situados entre
o encosto e o assento do banco do
veículo, assinalados por uma etiqueta,

- um anel traseiro, para a fixação
da correia superior, chamada TOP
TETHER, assinalado por outra etiqueta.
Este sistema de fixação ISOFIX assegura-
lhe uma montagem fiável, sólida e rápida,
da cadeira para crianças no seu veículo.
As cadeiras para crianças ISOFIX estão
equipadas com dois trincos que vêm
facilmente integrar-se nos dois anéis
dianteiros.
Algumas dispõem igualmente de uma
correia superior que vem fixar-se no anel
traseiro.
Para usar esta correia, levante o encosto de
cabeça do veículo passando em seguida o
gancho entre os pinos. Fixe, em seguida, o
gancho no anel traseiro e estique a correia
superior.
Uma instalação mal efectuada de uma
cadeira para crianças num veículo
compromete a protecção da criança em
caso de colisão.
Para conhecer as cadeiras para crianças
ISOFIX que se instalam no seu veículo,
consulte a tabela recapitulativa para a
localização das cadeiras para crianças
ISOFIX. Se o seu veículo tiver este equipamento,
as fixações ISOFIX regulamentares são
localizadas por etiquetas.

Crianças a bordo


TABELA RECAPITULATIVA PARA A LOCALIZAÇÂO DAS CADEIRAS PARA CRIANÇAS ISOFIX

Conforme a regulamentação europeia, esta tabela indica as possibilidades de instalação das cadeiras para crianças ISOFIX nos veículos
equipados com fixações ISOFIX no veículo.
Para as cadeiras para crianças ISOFIX universais e semi-universais, a classe de volume da cadeira para crianças ISOFIX, determinada por
uma letra entre A e G , é indicada na cadeira para crianças junto ao logo ISOFIX.


Inferior a
10 kg
(grupo 0)
Até cerca de
6 meses

Inferior a 10 kg
(grupo 0)
Inferior a 13 kg
(grupo 0+)
Até cerca de 1 ano

De 9 a 18 kg (grupo 1)
De 1 a cerca de 3 anos

Tipo de cadeira para criança ISOFIX

Ovo


"de costas para a
estrada"


"de frente para a estrada"


Classe de volume ISOFIX

F


G


C


D


E


C


D


A


B1


Lugares traseiros laterais fila 2
com bancos individuais na fila 1

IUF


IUF


IUF


Lugares traseiros laterais fila 2
com banco de 2 lugares na fila 1

IUF


X


IUF


X


IUF


IUF: Lugar adaptado à instalação de uma
cadeira para crianças ISOFIX de
categoria universal. Cadeiras para
crianças ISOFIX "de frente para a
estrada" equipadas com uma correia
superior que se prende à argola
superior dos lugares ISOFIX do veículo.
X: Lugar não adaptado à instalação de uma
cadeira ISOFIX da classe de tamanho
indicado.

17
7

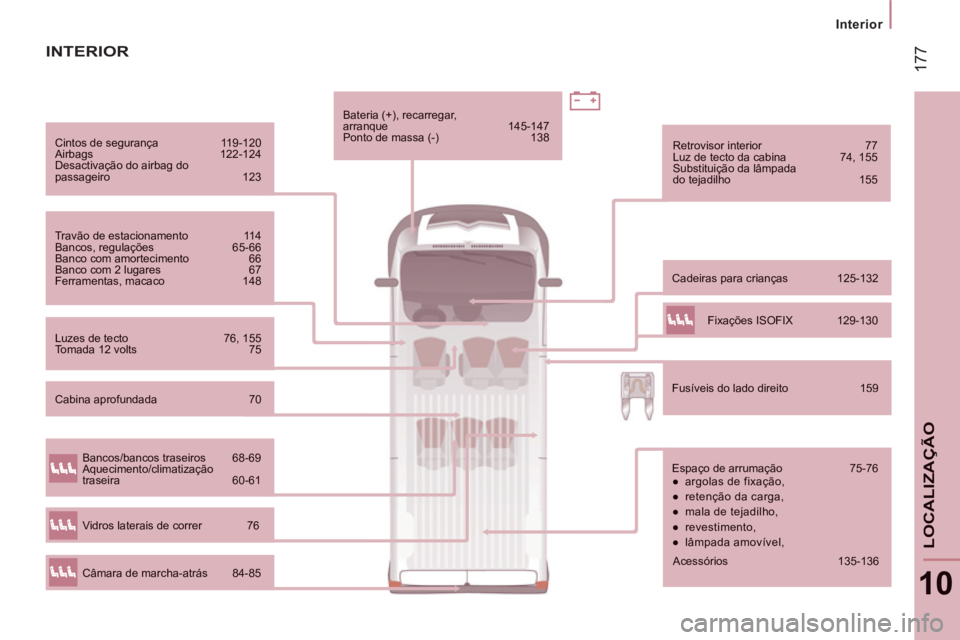

Interior

10
LOCALIZA
ÇÃO
Cintos de segurança 119-120
Airbags 122-124 Desactivação do airbag dopassageiro 123
Travão de estacionamento 11 4 Bancos, regulações 65-66 Banco com amortecimento 66 Banco com 2 lugares 67 Ferramentas, macaco 148
Cadeiras para crianças 125-132

Retrovisor interior 77
Luz de tecto da cabina 74, 155 Substituição da lâmpadado tejadilho 155
Luzes de tecto 76, 155 Tomada 12 volts 75


Bateria (+), recarregar, arranque 145-147
Ponto de massa (-) 138


Fusíveis do lado direito 159
INTERIOR


Espaço de arrumação 75-76


●
argolas de fixação,

●
retenção da carga,

●
mala de tejadilho,

●
revestimento,

●
lâmpada amovível,



Bancos/bancos traseiros 68-69
Aquecimento/climatização traseira 60-61


Câmara de marcha-atrás 84-85


Vidros laterais de correr 76

Fixações ISOFIX 129-130
Cabina aprofundada 70

Acessórios 135-136
