13Pārbaudes

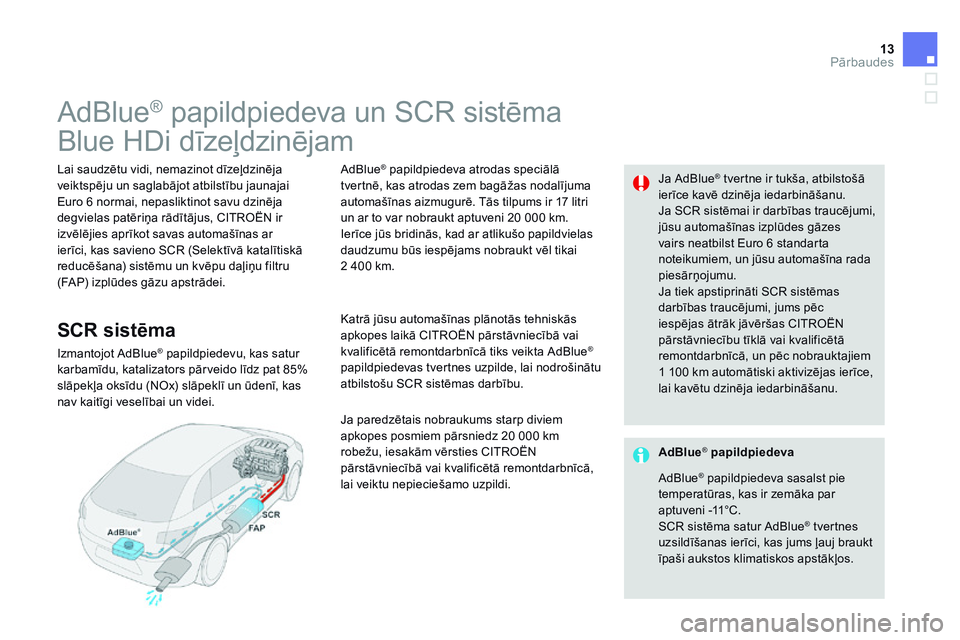

A d B l u e® papildpiedeva un SCR sistēma
Blue HDi dīzeļdzinējam
Lai saudzētu vidi, nemazinot dīzeļdzinēja veiktspēju un saglabājot atbilstību jaunajai Euro 6 normai, nepasliktinot savu dzinēja degvielas patēriņa rādītājus, CITROËN ir
izvēlējies aprīkot savas automašīnas ar ierīci, kas savieno SCR (Selektīvā katalītiskā reducēšana) sistēmu un kvēpu daļiņu filtru (FAP) izplūdes gāzu apstrādei.
J a A d B l u e ® tvertne ir tukša, atbilstošā ® tvertne ir tukša, atbilstošā ®
ierīce kavē dzinēja iedarbināšanu. Ja SCR sistēmai ir darbības traucējumi,
jūsu automašīnas izplūdes gāzes vairs neatbilst Euro 6 standarta noteikumiem, un jūsu automašīna rada piesārņojumu. Ja tiek apstiprināti SCR sistēmas darbības traucējumi, jums pēc iespējas ātrāk jāvēršas CITROËN pārstāvniecību tīklā vai kvalificētā remontdarbnīcā, un pēc nobrauktajiem 1 100 km automātiski aktivizējas ierīce, lai kavētu dzinēja iedarbināšanu.
SCR sistēma
Izmantojot AdBlue ® papildpiedevu, kas satur ® papildpiedevu, kas satur ®
karbamīdu, katalizators pārveido līdz pat 85% slāpekļa oksīdu (NOx) slāpeklī un ūdenī, kas nav kaitīgi veselībai un videi.
A d B l u e ® papildpiedeva atrodas speciālā ® papildpiedeva atrodas speciālā ®
tvertnē, kas atrodas zem bagāžas nodalījuma automašīnas aizmugurē. Tās tilpums ir 17 litri un ar to var nobraukt aptuveni 20 000 km. Ierīce jūs bridinās, kad ar atlikušo papildvielas daudzumu būs iespējams nobraukt vēl tikai 2 400 km.
Katrā jūsu automašīnas plānotās tehniskās apkopes laikā CITROËN pārstāvniecībā vai kvalificētā remontdarbnīcā tiks veikta AdBlue ®
papildpiedevas tvertnes uzpilde, lai nodrošinātu atbilstošu SCR sistēmas darbību.
Ja paredzētais nobraukums starp diviem apkopes posmiem pārsniedz 20 000 km robežu, iesakām vērsties CITROËN pārstāvniecībā vai kvalificētā remontdarbnīcā, lai veiktu nepieciešamo uzpildi.
AdBlue® papildpiedeva
A d B l u e ® papildpiedeva sasalst pie ® papildpiedeva sasalst pie ®
temperatūras, kas ir zemāka par aptuveni -11°C. SCR sistēma satur AdBlue ® tvertnes ® tvertnes ®
uzsildīšanas ierīci, kas jums ļauj braukt īpaši aukstos klimatiskos apstākļos.

17Pārbaudes
1. tipa mērinstrumentu panelis
Iedegas UREA, SERVICE un motora pašdiagnostikas signāllampiņas kopā ar skaņas signālu, un parādās paziņojums "Emissions fault" (Pretpiesārņojuma sistēmas defekts). Brīdinājums ieslēdzas braukšanas laikā
gadījumā, ja darbības traucējums ir konstatēts pirmo reizi, pēc tam katru reizi pēc aizdedzes ieslēgšanas tik ilgi, līdz traucējums ir novērsts.
Ja konstatēti SCR pretpiesārņojuma kontroles sistēmas darbības traucējumi
Motora pretiedarbināšanas ierīce aktivizējas automātiski, nobraucot vairāk par 1 100 km pēc SCR pretpiesārņojuma kontroles sistēmas darbības traucējumu konstatēšanas. Tiklīdz iespējams, pārbaudiet sistēmu CITROËN pārstāvniecībā vai kvalificētā remontdarbnīcā.
Ja darbības traucējumi ir īslaicīgi, paziņojums pazūd nākamā brauciena laikā pēc SCR pretpiesārņojuma kontroles sistēmas pašdiagnostikas veikšanas.
Konstatējot darbības traucējumus
Ja ir konstatēti SCR sistēmas darbības traucējumi (pēc nobrauktajiem 50 km ar pastāvīgu brīdinājuma par darbības traucējumiem rādījumu), iedegas SERVICE un motora pašdiagnostikas signāllampiņa un
mirgo UREA signāllampiņa kopā ar skaņas signālu un īslaicīgu NO START IN paziņojuma rādījumu mērinstrumentu panelī, norādot kilometros vai jūdzēs izteiktu braukšanas autonomiju (piem., "NO START IN 600 km" nozīmē "Iedarbināšana liegta pēc 600 km").
Atļautas braukšanas fāzes laikā (no 1 100 km līdz 0 km)
Braucot paziņojums parādās ik pēc 30 sekundēm, kamēr SCR pretpiesārņojuma sistēmas darbības traucējumi saglabājas. Brīdinājums atjaunojas pēc aizdedzes ieslēgšanas.
Tiklīdz iespējams, jums jāvēršas CITROËN pārstāvniecībā vai kvalificētā remontdarbnīcā. Pretējā gadījumā pastāv risks, ka jūs vairs nevarēsiet no jauna iedarbināt motoru.

18Pārbaudes

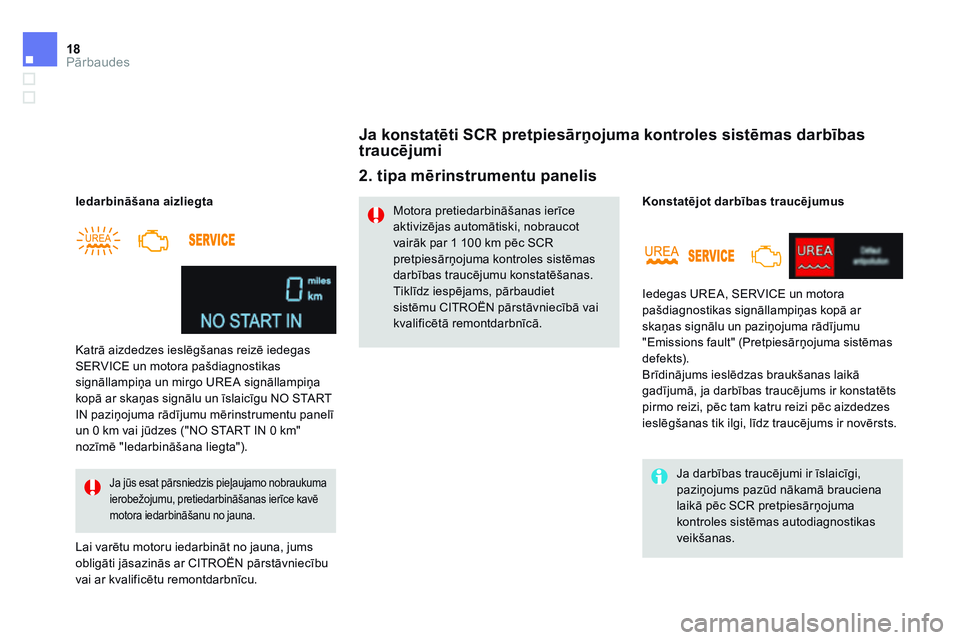

Iedarbināšana aizliegta
Lai varētu motoru iedarbināt no jauna, jums obligāti jāsazinās ar CITROËN pārstāvniecību vai ar kvalificētu remontdarbnīcu.
Katrā aizdedzes ieslēgšanas reizē iedegas SERVICE un motora pašdiagnostikas signāllampiņa un mirgo UREA signāllampiņa kopā ar skaņas signālu un īslaicīgu NO START IN paziņojuma rādījumu mērinstrumentu panelī
un 0 km vai jūdzes ("NO START IN 0 km" nozīmē "Iedarbināšana liegta").
Ja jūs esat pārsniedzis pieļaujamo nobraukuma ierobežojumu, pretiedarbināšanas ierīce kavē motora iedarbināšanu no jauna.
2. tipa mērinstrumentu panelis
Ja konstatēti SCR pretpiesārņojuma kontroles sistēmas darbības traucējumi
Motora pretiedarbināšanas ierīce aktivizējas automātiski, nobraucot vairāk par 1 100 km pēc SCR pretpiesārņojuma kontroles sistēmas darbības traucējumu konstatēšanas. Tiklīdz iespējams, pārbaudiet sistēmu CITROËN pārstāvniecībā vai kvalificētā remontdarbnīcā.
Iedegas UREA, SERVICE un motora pašdiagnostikas signāllampiņas kopā ar skaņas signālu un paziņojuma rādījumu "Emissions fault" (Pretpiesārņojuma sistēmas defekts). Brīdinājums ieslēdzas braukšanas laikā gadījumā, ja darbības traucējums ir konstatēts pirmo reizi, pēc tam katru reizi pēc aizdedzes ieslēgšanas tik ilgi, līdz traucējums ir novērsts.
Konstatējot darbības traucējumus
Ja darbības traucējumi ir īslaicīgi, paziņojums pazūd nākamā brauciena laikā pēc SCR pretpiesārņojuma kontroles sistēmas autodiagnostikas veikšanas.

19Pārbaudes
Ja ir konstatēti SCR sistēmas darbības traucējumi (pēc nobrauktajiem 50 km ar pastāvīgu brīdinājuma par darbības traucējumiem rādījumu), iedegas SERVICE un motora pašdiagnostikas signāllampiņa un mirgo UREA signāllampiņa kopā ar skaņas signālu un paziņojuma rādījumu (piem., "Emissions fault : Starting prevented in 300 km"), norādot kilometros vai jūdzēs izteiktu braukšanas autonomiju. Braucot paziņojums parādās ik pēc 30 sekundēm, kamēr SCR pretpiesārņojuma sistēmas darbības traucējumi saglabājas. Brīdinājums atjaunojas pēc aizdedzes ieslēgšanas.
Tiklīdz iespējams, jums jāvēršas CITROËN pārstāvniecībā vai kvalificētā remontdarbnīcā. Pretējā gadījumā pastāv risks, ka jūs vairs nevarēsiet no jauna iedarbināt motoru.
Atļautas braukšanas fāzes laikā (no 1 100 km līdz 0 km)
Katrā aizdedzes ieslēgšanas reizē iedegas SERVICE un motora pašdiagnostikas signāllampiņa un mirgo UREA signāllampiņa kopā ar skaņas signālu un paziņojuma "Emissions fault : Starting prevented" rādījumu.
Iedarbināšana aizliegta
Ja jūs esat pārsniedzis pieļaujamo nobraukuma ierobežojumu, pretiedarbināšanas ierīce kavē motora iedarbināšanu no jauna.
Lai varētu motoru iedarbināt no jauna, jums obligāti jāsazinās ar CITROËN pārstāvniecību vai ar kvalificētu remontdarbnīcu.

20Pārbaudes
A d B l u e ® A d B l u e ® A d B l u e papildpiedevas papildināšana ® papildpiedevas papildināšana ®
AdBlue ® tvertnes uzpilde tiek paredzēta katrā ® tvertnes uzpilde tiek paredzēta katrā ®
jūsu automašīnas pārbaudes reizē CITROËN pārstāvniecībā vai kvalificētā remontdarbnīcā. Tomēr, ņemot vērā tvertnes ietilpību, var būt nepieciešams veikt papildpiedevas uzpildi starp pārbaudes reizēm, īpaši, ja par to parādās brīdinājums (indikatori un paziņojums). Jūs varat vērsties CITROËN pārstāvniecībā vai kvalificētā remontdarbnīcā. Ja plānojat šo papildināšanu veikt pats, lūdzu, uzmanīgi izlasiet turpmākos brīdinājumus.
Lietošanas piesardzības pasākumi
AdBlue ® papildpiedeva ir šķīdums uz ® papildpiedeva ir šķīdums uz ®
karbamīda bāzes. Šis šķidrums nav uzliesmojošs, ir bez krāsas un smaržas (uzglabājot vēsā vietā). Saskaroties ar ādu, nomazgājiet skarto vietu ar ūdeni un ziepēm. Saskaroties ar acīm, nekavējoties un kārtīgi skalojiet zem tekoša ūdens vismaz 15 minūtes. Jūtot dedzināšanu vai pastāvīgu kairinājumu, nekavējoties konsultējieties ar ārstu. Norīšanas gadījumā nekavējoties izskalojiet muti ar tīru ūdeni, dzeriet daudz ūdens un nekavējoties konsultējieties ar ārstu. Noteiktos gadījumos (piemēram, spēcīgā temperatūrā) nav iespējams izslēgt amonjaka noplūdes risku, tāpēc neieelpojiet produktu. Amonjaka tvaikiem ir kairinoša iedarbība uz gļotādām (acis, deguns un rīkle).
Gabājiet AdBlue ® bērniem nepieejamā ® bērniem nepieejamā ®
vietā tā oriģinālajā iepakojumā. Nekad nepārlejiet AdBlue ® citā ® citā ®
traukā, jo tas var zaudēt savas tīrības īpašības.
Nekad neatšķaidiet papildpiedevu ar ūdeni. Nekad nelejiet papildpiedevu dīzeļdegvielas tvertnē.
Nekad neveiciet uzpildi no AdBlue ®
smidzinātāja, kas paredzēts lietošanai kravas automašīnām.
Lietojiet tikai AdBlue ® papildpiedevu, kas atbilst ® papildpiedevu, kas atbilst ®
ISO 22241 standartam.
Flakona iesaiņojums ar pretpilēšanas ierīci ļauj vienkārši veikt uzpildes darbības. Jūs
varat iegādāties 1,89 l flakonus CITROËN pārstāvniecībā vai kvalificētā remontdarbnīcā.

21Pārbaudes
P r o c e d ū r a
Pirms uzpildes veikšanas pārbaudiet, vai automašīna novietota nekustīgi uz līdzenas un horizontālas virsmas. Pirms AdBlue ® papildvielas uzpildes ziemas ® papildvielas uzpildes ziemas ®
laikā pārliecinieties, ka temperatūra ir augstāka par -11°C, jo uzpilde nav iespējama, ja piedeva ir sasalusi. Novietojiet automašīnu vietā ar mērenāku temperatūru uz vairākām stundām, lai papildināšana būtu iespējama.
AdBlue ® sasalst, ja temperatūra ir zemāka par ® sasalst, ja temperatūra ir zemāka par ®
aptuveni -11°C, un sabojājas, sākot no 25°C. Ieteicams uzglabāt flakonus vēsā vietā un prom no tieša saules starojuma iedarbības. Šādos apstākļos papildpiedevu var uzglabāt vismaz gadu. Ja papildpiedeva sasalusi, to var izmantot, kad tā pilnībā atkausēta mērenā gaisa temperatūrā.
Uzglabāšanas ieteikumi
Neuzglabājiet AdBlue ® flakonus savā ® flakonus savā ®
automašīnā.
 Izslēdziet aizdedzi un izņemiet atslēgu.
 Paceliet bagāžas nodalījuma grīdu, lai piekļūtu AdBlue ® t v e r t n e i . ® t v e r t n e i . ®
Nostipriniet grīdu, aizāķējot tā saiti aiz plaukta atbalsta āķiem.
 Ar mēlītes palīdzību atknipsējiet melno n o s l ē g u .
 Ievietojiet pirkstus atverē un pagrieziet zilo korķi par 6. daļu apgrieziena pretēji pulksteņrādītāju virzienam.  Noņemiet korķi un lēnām, neatlaižot to,
paceliet uz augšu.

22Pārbaudes
 Paņemiet AdBlue ® flakonu. Pirms ielejiet ® flakonu. Pirms ielejiet ®
flakona saturu savas automašīnas AdBlue ® papildvielas tvertnē, pārbaudiet ® papildvielas tvertnē, pārbaudiet ®
tās derīguma termiņu un rūpīgi izlasiet lietošanas norādījumus uz iepakojuma.
Svarīgi ! Ja jūsu automašīnas AdBlue ®
papildvielas tvertne ir pilnībā iztukšota, ko apstiprina brīdinājuma rādījumi par neiespējamu dzinēja iedarbināšanu, jums obligāti jāveic uzpilde par vismaz 3,8 litriem (tie ir divi 1,89 l flakoni).
Ja papildpiedeva izšļakstījusies, nekavējoties noskalojiet ar aukstu ūdeni vai notīriet ar mitru drānu. Ja papildpiedeva kristalizējusies, notīriet to ar sūkli un karstu ūdeni.
Svarīgi - uzpildot papildpiedevu pēc tam, kad tā pilnībā bija izbeigusies , pirms aizdedzes ieslēgšanas jums obligāti jānogaida apmēram
5 minūtes, neatverot vadītāja dur vis, neatslēdzot automašīnu un neievietojot atslēgu aizdedzē. Ieslēdziet aizdedzi, tad nogaidiet 10 sekundes un iedarbiniet motoru.
Neizmetiet AdBlue ® flakonus kopā ® flakonus kopā ®
ar sadzīves atkritumiem. Izmetiet tos speciālajos konteineros vai
nogādājiet tos atpakaļ jūsu pārdošanas pārstāvniecībā.
 Ja, pildot papildvielu kaut kas ir notecējis, notīriet ar mitru drānu.
 Novietojiet atpakaļ zilo korķi uz tvertnes atveres un pagrieziet par 6. daļu apgrieziena pulksteņa rādītāju virzienā līdz atdurei.  Nomainiet melno plastmasas noslēgu, to nostiprinot lūkā.  Atvienojiet plauktiņa atbalsta āķa saiti un nolaidiet bagāžas nodalījuma grīdu.
