11Ovet ja luukut

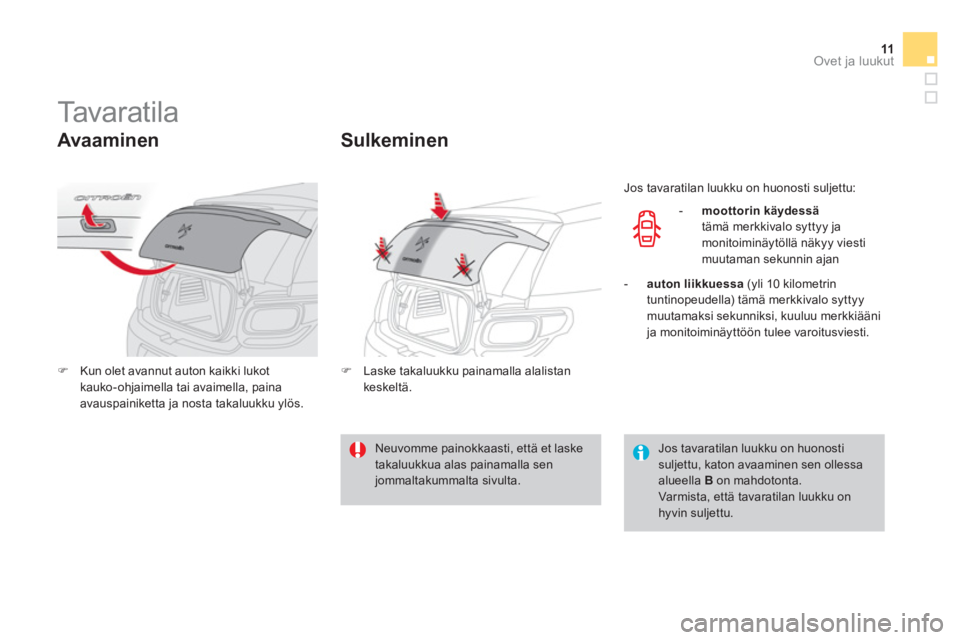

Ta v a r a t i l a


Avaaminen
)Kun olet avannut auton kaikki lukotkauko-ohjaimella tai avaimella, paina avauspainiketta ja nosta takaluukku ylös.

Sulkeminen
)
Laske takaluukku painamalla alalistankeskeltä.
Jos tavaratilan luukku on huonosti sul
jettu:
-
moottorin käydessä
tämä merkkivalo syttyy ja
monitoiminäytöllä näkyy viesti
muutaman sekunnin ajan
-auton liikkuessa(yli 10 kilometrin
tuntinopeudella) tämä merkkivalo syttyymuutamaksi sekunniksi, kuuluu merkkiäänija monitoiminäyttöön tulee varoitusviesti.
Neuvomme painokkaasti, että et laske takaluukkua alas painamalla sen jommaltakummalta sivulta.
Jos tavaratilan luukku on huonosti suljettu, katon avaaminen sen ollessaalueella Bon mahdotonta.Varmista, että tavaratilan luukku onhyvin suljettu.

12Ovet ja luukut
Jos katon aukeaminen on mahdollista alueella B, tavaratilan avauskytkimen painallus
sulkee katon. Tavaratilan aukeaminen on mahdollista, kun katto saavuttaa asennon 2. Voit siis nostaa tavaratilan luukun auki.

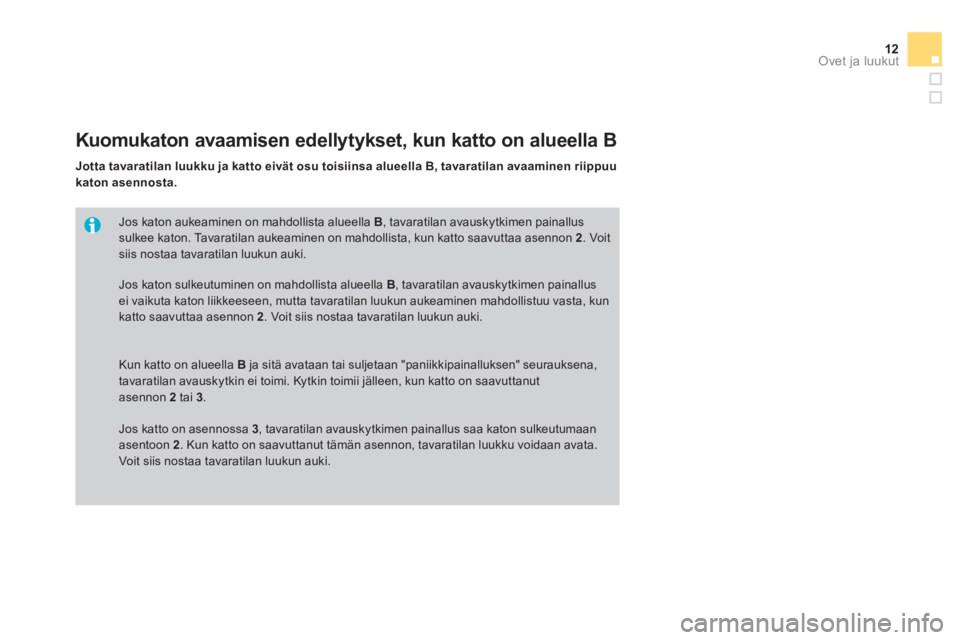

Kuomukaton avaamisen edellytykset, kun katto on alueella B
Jotta tavaratilan luukku ja katto eivät osu toisiinsa alueella B, tavaratilan avaaminen riippuu katon asennosta.
Jos katon sulkeutuminen on mahdollista alueella B, tavaratilan avauskytkimen painallusei vaikuta katon liikkeeseen, mutta tavaratilan luukun aukeaminen mahdollistuu vasta, kun katto saavuttaa asennon 2
. Voit siis nostaa tavaratilan luukun auki.
Kun katto on alueella Bja sitä avataan tai suljetaan "paniikkipainalluksen" seurauksena,tavaratilan avauskytkin ei toimi. Kytkin toimii jälleen, kun katto on saavuttanut asennon 2
tai 3.
Jos katto on asennossa 3, tavaratilan avauskytkimen painallus saa katon sulkeutumaan asentoon 2. Kun katto on saavuttanut tämän asennon, tavaratilan luukku voidaan avata. Voit siis nostaa tavaratilan luukun auki.

13Ovet ja luukut
Laite, jolla tavaratila voidaan mekaanisesti
avata, jos akussa tai keskuslukituksessa onhäiriö.
Lukituksen avaaminen

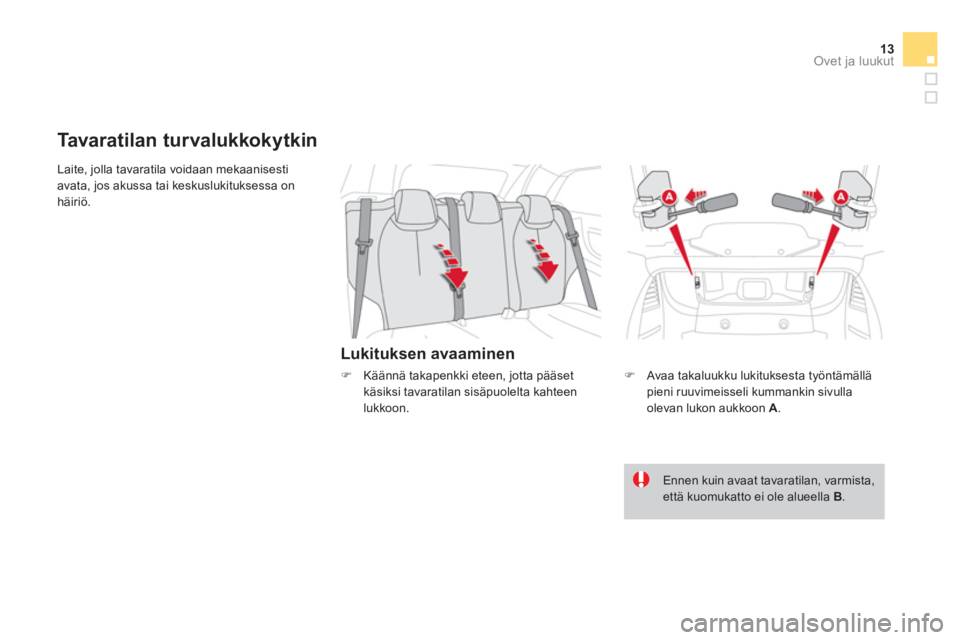

Tavaratilan tur valukkokytkin
) Avaa takaluukku lukituksesta työntämälläpieni ruuvimeisseli kummankin sivullaolevan lukon aukkoon A.
)
Käännä takapenkki eteen, jotta pääset käsiksi tavaratilan sisäpuolelta kahteen lukkoon.


Ennen kuin avaat tavaratilan, varmista, että kuomukatto ei ole alueella B.

14Var usteet

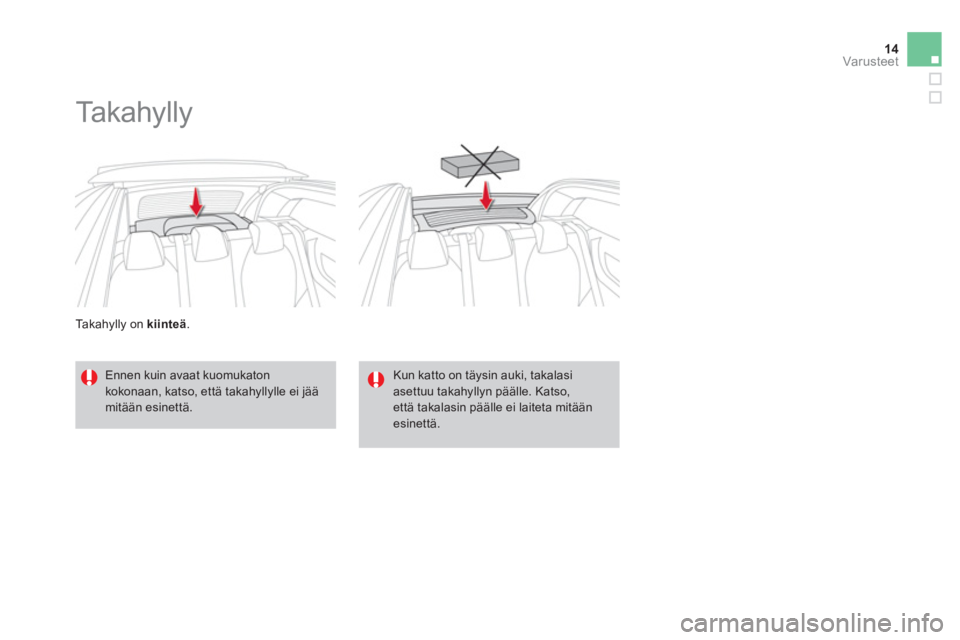

Ta k a hylly on kiinteä .





Ta k a h y l l y


Ennen kuin avaat kuomukaton kokonaan, katso, että takahyllylle ei jäämitään esinettä.
Kun katto on täysin auki, takalasiasettuu takahyllyn päälle. Katso,että takalasin päälle ei laiteta mitäänesinettä.

15
Käytännön tietoja

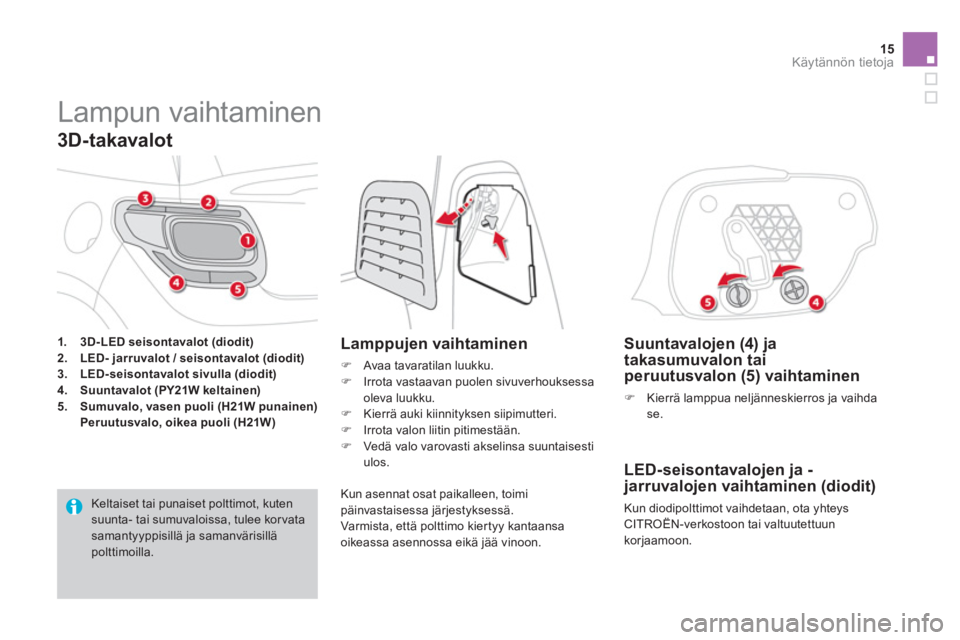

Lampun vaihtaminen
1.3D-LED seisontavalot (diodit)2.LED-jarruvalot / seisontavalot (diodit)3.LED-seisontavalot sivulla (diodit)4.Suuntavalot (PY21W keltainen)5.
Sumuvalo, vasen puoli (H21W punainen)Peruutusvalo, oikea puoli (H21W)
Lamppujen vaihtaminen
)
Avaa tavaratilan luukku.)
Irrota vastaavan puolen sivuverhouksessa oleva luukku.)
Kierrä auki kiinnityksen siipimutteri.)
Irrota valon liitin pitimestään. )
Vedä valo varovasti akselinsa suuntaisestiulos.


Suuntavalojen (4) jatakasumuvalon taiperuutusvalon (5) vaihtaminen
)
Kierrä lamppua neljänneskierros ja vaihdase.


LED-seisontavalojen ja -jarruvalojen vaihtaminen (diodit)

Kun diodipolttimot vaihdetaan, ota yhteys CITROËN-verkostoon tai valtuutettuun
korjaamoon.



3D-takavalot
Kun asennat osat paikalleen, toimipäinvastaisessa järjestyksessä.
Varmista, että polttimo kier tyy kantaansa
oikeassa asennossa eikä jää vinoon.

Keltaiset tai punaiset polttimot, kuten suunta- tai sumuvaloissa, tulee korvata samantyyppisillä ja samanvärisilläpolttimoilla.

16Käytännön tietoja
Sulakkeen vaihtaminen
)Ta v a r a t i l a n yläverhoilun irrottamiseksi vedä sitä alaspäin, ja aloita vasemmalta puolelta. )Irrota verhoilu kääntämällä sitä alaspäin. )Vaihda sulakkeet. Kun laitat verhoilun paikalleen, tee toimenpiteet päinvastaisessa järjestyksessä, ja aloita tavaratilan pohjalta.


Sulake moottoritilassa
(maksi-sulake)
Sulake nroVirtaTo i m i n n ot
-20 A Avattava kuomukatto
-20 A
Avattava kuomukatto


Jos katto on alueella B
silloin, kun sulakkeihin tulee vika, takaluukkua ei voi avata. Jotta takaluukku voidaan avata ja sulakkeet vaihtaa, sulje ensin kuomukatto käsin tavaratilan sisäpuolelta (käännä takapenkki alas).


Auton avattavaa kuomukattoa varten on kolme sulaketta.
Takahyllyn alla olevat sulakkeet
Sulake nroVirtaToiminnot
MF0840 A
Avattava kuomukatto
Maksi-sulakkeet ovat s
ähköjärjestelmien
lisäsuojana. Niitä saa käsitellä vain CITROËN-
verkosto tai valtuutettu korjaamo.

17Käytännön tietoja

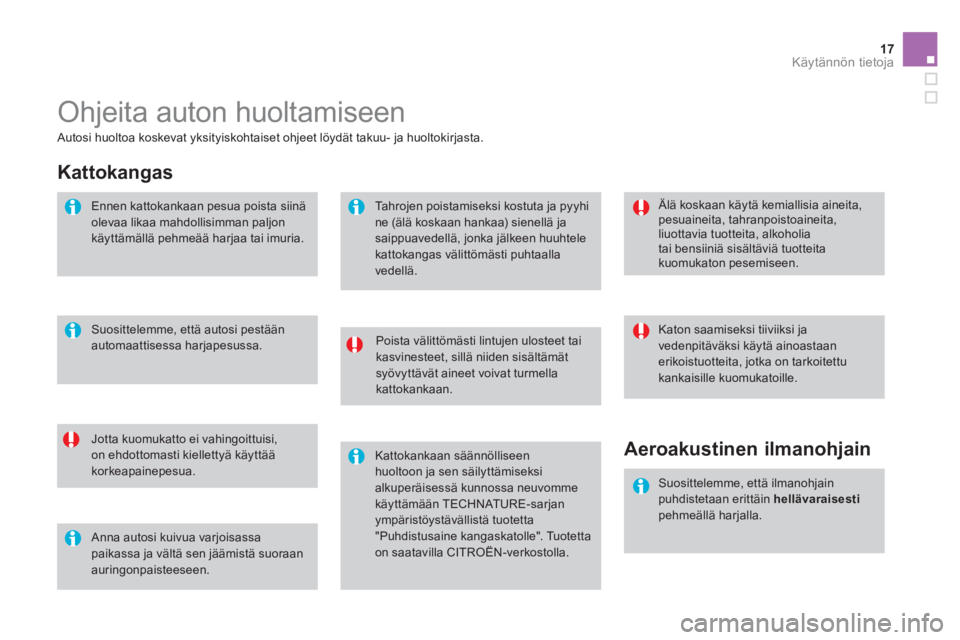

Ohjeita auton huoltamiseen
Poista välittömästi lintujen ulosteet taikasvinesteet, sillä niiden sisältämät syövyttävät aineet voivat turmellakattokankaan.

Jotta kuomukatto ei vahingoittuisi,on ehdottomasti kiellettyä käyttää korkeapainepesua.


Älä koskaan käytä kemiallisia aineita,pesuaineita, tahranpoistoaineita, liuottavia tuotteita, alkoholiatai bensiiniä sisältäviä tuotteita kuomukaton pesemiseen.
Autosi huoltoa koskevat yksityiskohtaiset ohjeet löydät takuu- ja huoltokirjasta.

Anna autosi kuivua varjoisassapaikassa ja vältä sen jäämistä suoraan auringonpaisteeseen.


Suosittelemme, että autosi pestään automaattisessa harjapesussa.
Ta h r ojen poistamiseksi kostuta ja pyyhine (älä koskaan hankaa) sienellä ja
saippuavedellä, jonka jälkeen huuhtele kattokangas välittömästi puhtaallavedellä.

Katon saamiseksi tiiviiksi ja vedenpitäväksi käytä ainoastaanerikoistuotteita, jotka on tarkoitettukankaisille kuomukatoille.

Kattokangas


Ennen kattokankaan pesua poista siinä olevaa likaa mahdollisimman paljon
käyttämällä pehmeää harjaa tai imuria.
Kattokankaan säännölliseenhuoltoon ja sen säilyttämiseksialkuperäisessä kunnossa neuvomme käyttämään TECHNATURE-sarjan ympäristöystävällistä tuotetta
"Puhdistusaine kangaskatolle". Tuotettaon saatavilla CITROËN-verkostolla.


Aeroakustinen ilmanohjain

Suosittelemme, että ilmanohjain puhdistetaan erittäin hellävaraisestipehmeällä harjalla.

18Te k n i s e t t i e d o t

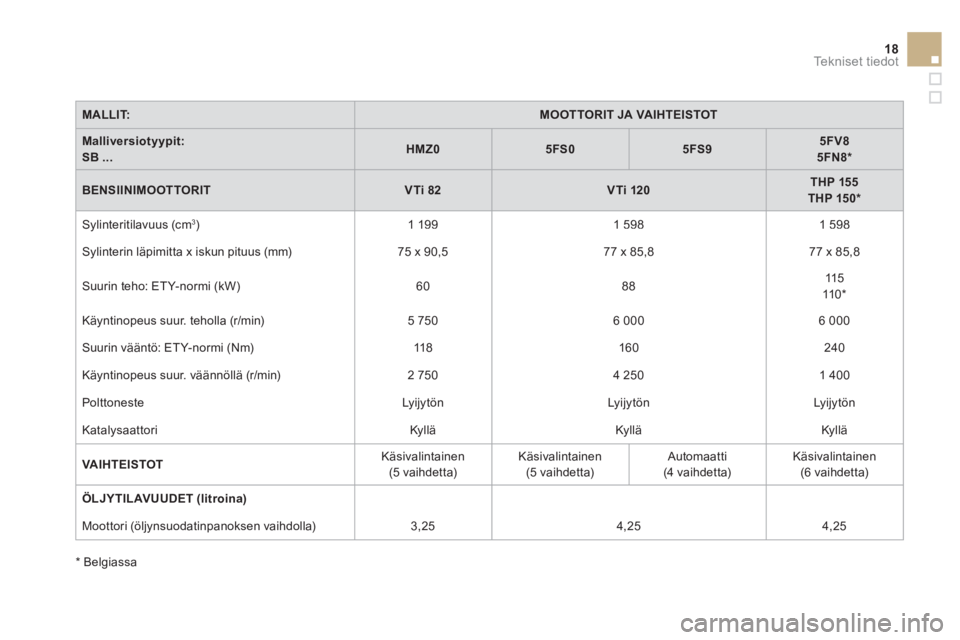

MALLIT:MOOTTORIT JA VAIHTEISTOT
Malliversiotyypit: SB...HMZ05FS05FS95FV85FN8 *
BENSIINIMOOTTORITVTi 82VTi 120THP 155THP 150 *

Sylinteritilavuus (cm 3 ) 1 199
1 598

1 598
Sylinterin läpimitta x iskun pituus (mm)
75 x 90,5 77 x 85,8
77 x 85,8

Suurin teho: ET Y-normi (kW) 60
88
115
110
*

Käyntinopeus suur. teholla
(r/min)
5 750
6 000 6 000

Suurin vääntö: ETY-normi (Nm) 118
160240

Kä
yntinopeus suur. väännöllä (r/min)

2 750

4 250
1 400

P
olttoneste Lyijytön
Lyijytön
Lyijytön
Katal
ysaattori KylläKyllä

Kyllä
VAIHTEISTOT Käsivalintainen (5 vaihdetta)Käsivalintainen(5 vaihdetta) Automaatti
(4 vaihdetta) Käsivalintainen(6 vaihdetta)

ÖLJYTILAVUUDET
(litroina)


Moottori
(öljynsuodatinpanoksen vaihdolla)3,25
4,25 4,25
*
Belgiassa
