2014 CITROEN DS3 CABRIO Instrukcja obsługi (in Polish)

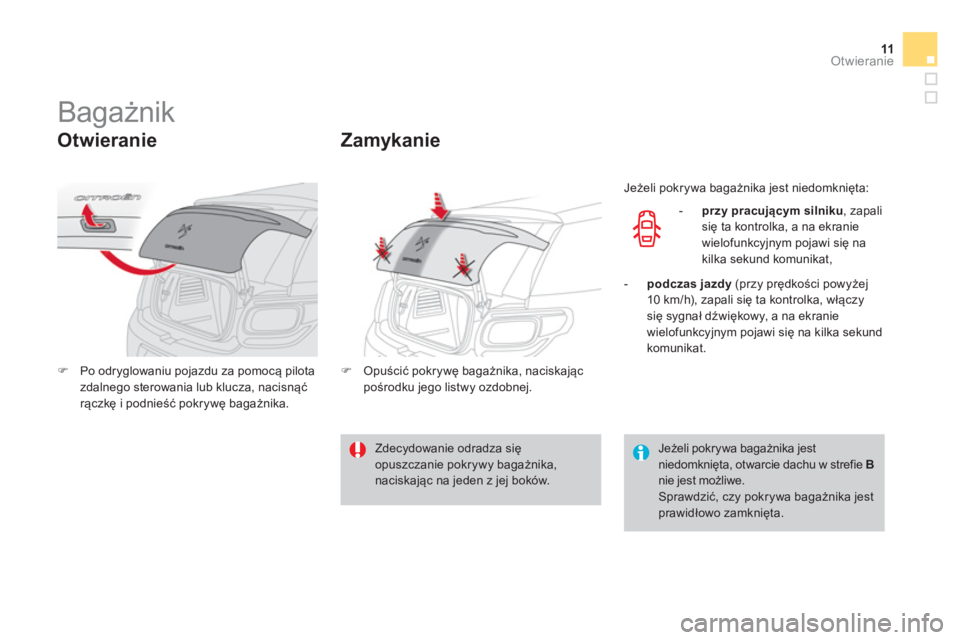

11Otwieranie











Bagażnik


Otwieranie
)Po odryglowaniu pojazdu za pomocą pilota
zdalnego sterowania lub klucza, nacisnąćr
czkę i podnieść pokrywę bagażnika.
Zamykanie
)
Opuścić pokrywę bagażnika, naciskając
pośrodku jego listwy ozdobnej.
Jeżeli pokr
ywa bagażnika jest niedomknięta:
- prz
y pracującym silniku, zapali
się ta kontrolka, a na ekranie
wielofunkcyjnym pojawi się na kilka sekund komunikat,
-podczas jazdy
(przy prędkości powyżej
10 km/h), zapali się ta kontrolka, włączysię sygnał dźwiękowy, a na ekranie
wielofunkcyjnym pojawi się na kilka sekund
komunikat.
Zdecydowanie odradza sięopuszczanie pokrywy bagażnika,naciskając na jeden z jej bok

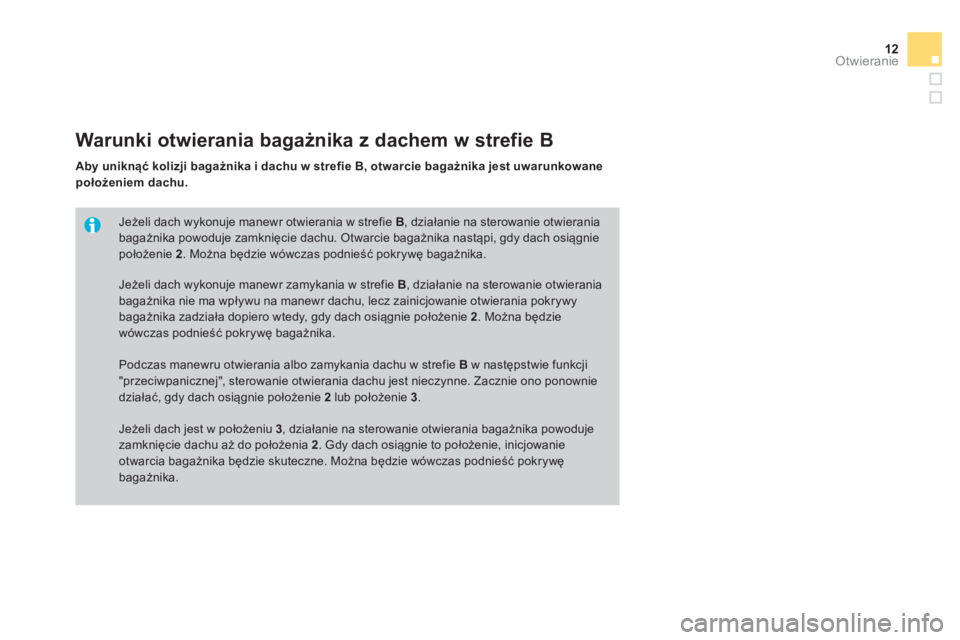

12Otwieranie
Jeżeli dach wykonuje manewr otwierania w strefie B
, działanie na sterowanie otwierania
bagażnika powoduje zamknięcie dachu. Otwarcie bagażnika nastąpi, gdy dach osiągnie położenie 2
. Można będzie wówczas podnieść pokrywę bagażnika.
Warunki otwierania bagażnika z dachem w strefie B
Aby uniknąć kolizji bagażnika i dachu w strefie B, otwarcie bagażnika jest uwarunkowane położeniem dachu.
Jeżeli dach wykonuje manewr zamykania w strefie B
, działanie na sterowanie otwieraniabagażnika nie ma wpływu na manewr dachu, lecz zainicjowanie otwierania pokrywybagażnika zadziała dopiero wtedy, gdy dach osiągnie położenie 2
. Można będziewówczas podnieść pokrywę bagażnika.
Podczas manewru otwierania albo zamykania dachu w strefie B
w następstwie funkcji "przeciwpanicznej", sterowanie otwierania dachu jest nieczynne. Zacznie ono ponownie działać, gdy dach osiągnie położenie 2lub położenie 3.
Jeżeli dach jest w położeniu 3
, działanie na sterowanie otwierania bagażnika powodujezamknięcie dachu aż do położenia 2
. Gdy dach osiągnie to położenie, inicjowanieotwarcia bagażnika będzie skuteczne. Można będzie wówczas podnieść pokrywę bagażnika.

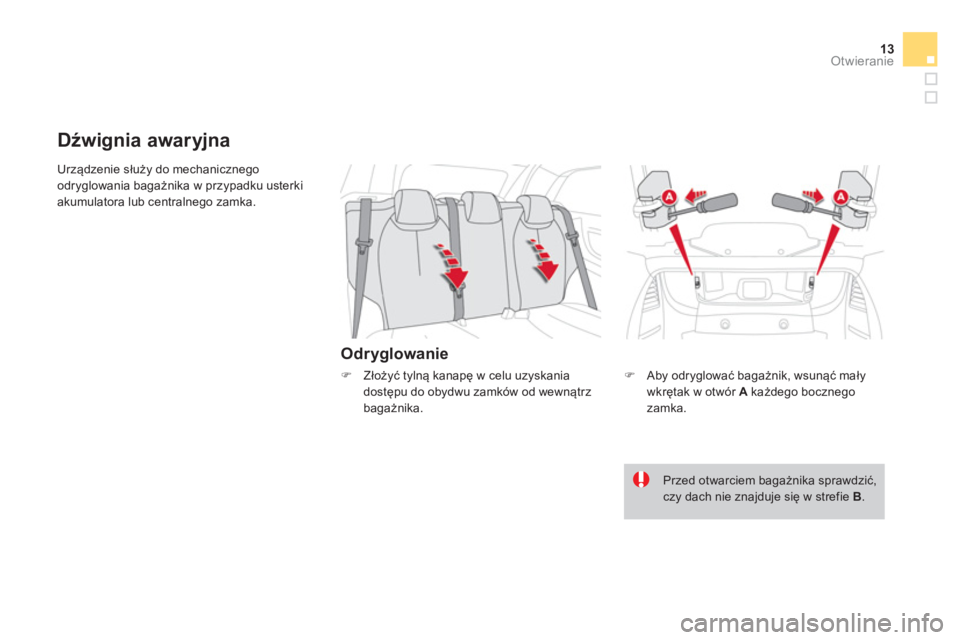

13Otwieranie
Urządzenie służy do mechanicznego
odryglowania bagażnika w przypadku usterki
akumulatora lub centralnego zamka.
Odryglowanie
Dźwignia awaryjna
)
Aby odryglować bagażnik, wsunąć mały
wkrętak w otw

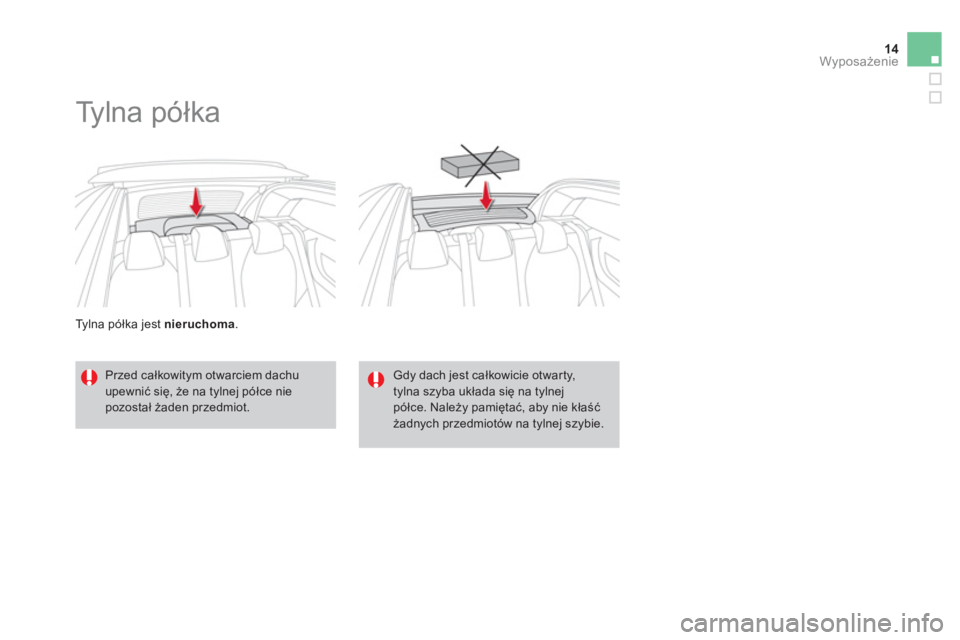

14Wyposażenie
Tylna półka jest nieruchoma.





Ty l n a p ółka


Przed całkowitym otwarciem dachu upewnić się, że na tylnej półce nie pozostał żaden przedmiot.
Gdy dach jest całkowicie otwar ty, tylna szyba układa się na tylnejpółce. Należy pamiętać, aby nie kłaśćżadnych przedmiotów na tylnej szybie.

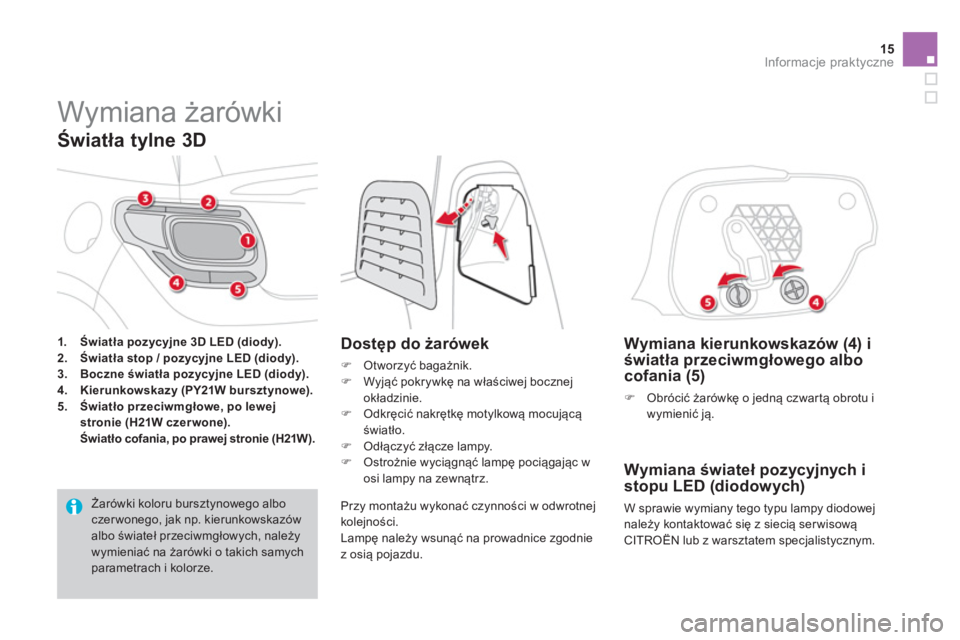

15
Informacje praktyczne





























Wymiana żarówki
1.Światła pozycyjne 3D LED (diody).2.Światła stop / pozycyjne LED (diody).3.Boczne światła pozycyjne LED (diody).4.Kierunkowskazy (PY21W bursztynowe).5.
Światło przeciwmgłowe, po lewejstronie (H21W czerwone).Światło cofania, po prawej stronie (H21W).
Dostęp do żarówek
)
Otworzyć bagażnik. )
Wyjąć pokrywkę na właściwej bocznej okładzinie.)
Odkręcić nakrętkę motylkową mocującąświatło.)
Odłączyć złącze lampy.)
Ostrożnie wyciągnąć lampę pociągając w
osi lampy na zewnątrz.

Wymiana kierunkowskazów (4) i
światła przeciwmgłowego albocofania (5)
)
Obrócić żarówkę o jedną czwartą obrotu i
wymienić ją.


Wymiana świateł pozycyjnych i
stopu LED (diodowych)
W sprawie wymiany tego typu lampy diodowej
należy kontaktować się z siecią serwisową
CITRO

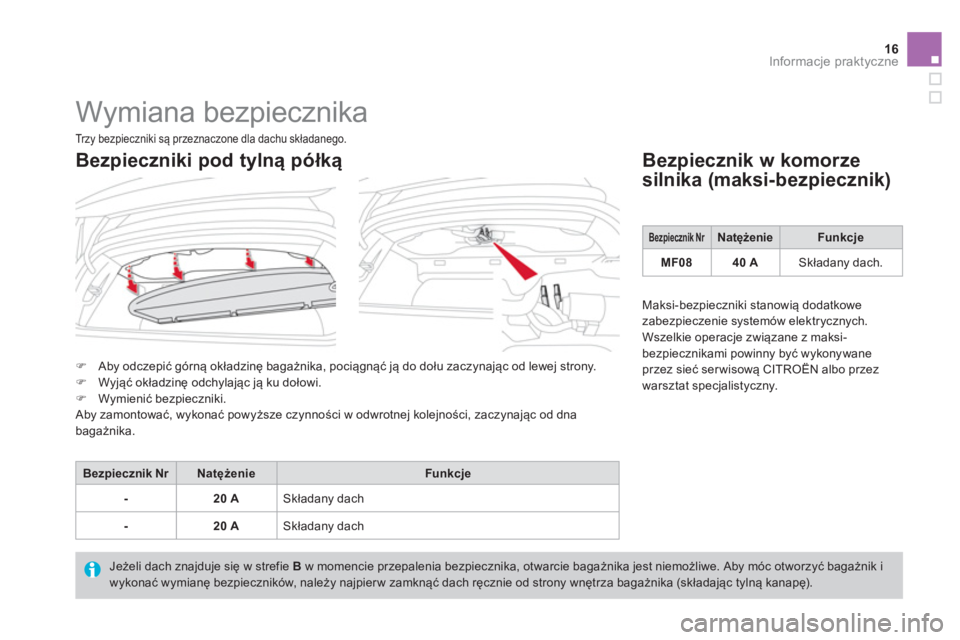

16Informacje praktyczne
Wymiana bezpiecznika
)Aby odczepić górną okładzinę bagażnika, pociągnąć ją do dołu zaczynając od lewej strony. )Wyjąć okładzinę odchylając ją ku dołowi.)Wymienić bezpieczniki.
Aby zamontować, wykonać powyższe czynności w odwrotnej kolejności, zaczynając od dnabagażnika.

Bezpiecznik w komorze
silnika
(maksi-bezpiecznik)
Bezpiecznik NrNatężenieFunkcje
-20 ASkładany dach
-20 ASkładany dach


Jeżeli dach znajduje się w strefie Bw momencie przepalenia bezpiecznika, otwarcie bagażnika jest niemożliwe. Aby móc otworzyć bagażnik iwykonać wymianę bezpieczników, należy najpier w zamknąć dach ręcznie od strony wnętrza bagażnika (składając tylną kanapę).
Trzy bezpieczniki są przeznaczone dla dachu składanego.
Bezpieczniki pod tylną półką
Bezpiecznik NrNatężenieFunkcje
MF0840 A Składany dach.
Maksi-bezpieczniki stanowią dodatkowe
zabezpieczenie s
ystemów elektrycznych.
Wszelkie operacje związane z maksi-
bezpiecznikami powinny być wykonywaneprzez sieć serwisową CITRO

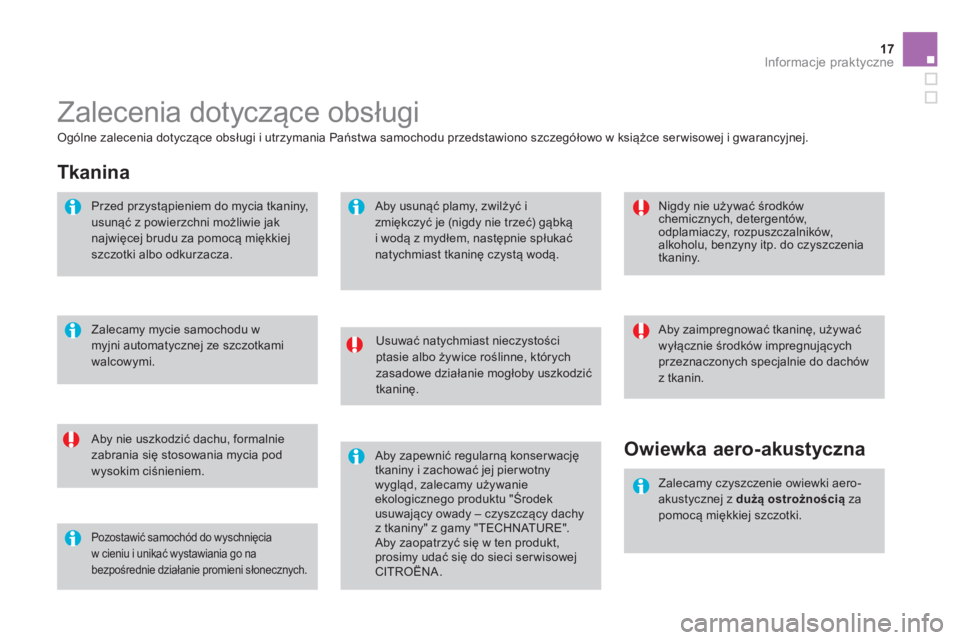

17Informacje praktyczne
Zalecenia dotyczące obsługi
Usuwać natychmiast nieczystości ptasie albo żywice roślinne, których zasadowe działanie mogłoby uszkodzićtkaninę.

Aby nie uszkodzić dachu, formalniezabrania się stosowania mycia pod wysokim ciśnieniem.


Nigdy nie używać środkówchemicznych, detergentów, odplamiaczy, rozpuszczalników, alkoholu, benzyny itp. do czyszczeniatkaniny.
Ogólne zalecenia dotyczące obsługi i utrzymania Państwa samochodu przedstawiono szczegółowo w książce ser wisowej i gwarancyjnej.


Pozostawić samoch

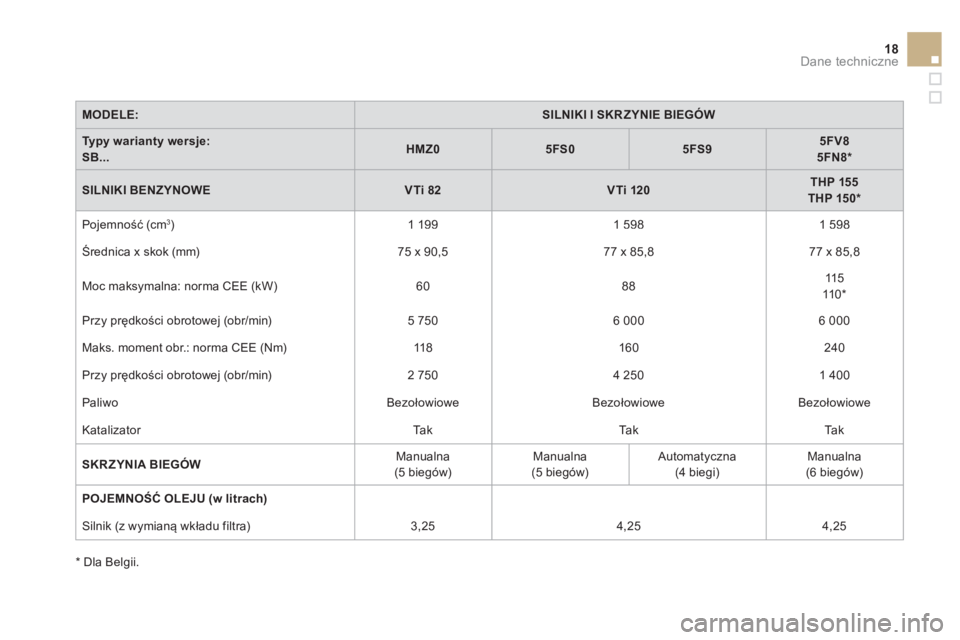

18Dane techniczne
MODELE:SILNIKI I SKR ZYNIE BIEGÓW
Typy warianty wersje:SB...HMZ05FS05FS95FV85FN8 *
SILNIKI BENZYNOWEVTi 82VTi 120THP 155THP 150 *
Po
jemność (cm3) 1 199

1 598

1 598

Średnica x skok (mm)
75 x 90,5 77 x 85,8
77 x 85,8
Moc maks
ymalna: norma CEE (kW) 60
88
115
110
*

Przy prędkości obrotowej
(obr/min)

5 750
6 000 6 000
Maks. moment obr.: norma
CEE (Nm) 118

160240

Prz
y prędkości obrotowej (obr/min)

2 750

4 250
1 400

P
aliwo
Bezołowiowe

Bezołowiowe
Bezołowiowe

K
atalizator
TakTak Tak
SKRZYNIA BIEGÓ
WManualna (5 biegów)Manualna
(5 biegów)
Automatyczna(4 biegi)
Manualna(6 biegów)

POJEMNOŚĆ OLEJU (w litrach)



Silnik
(z wymianą wkładu filtra)3,25
4,25 4,25
*
Dla Belgii.
